نظرة عامة على المنتج

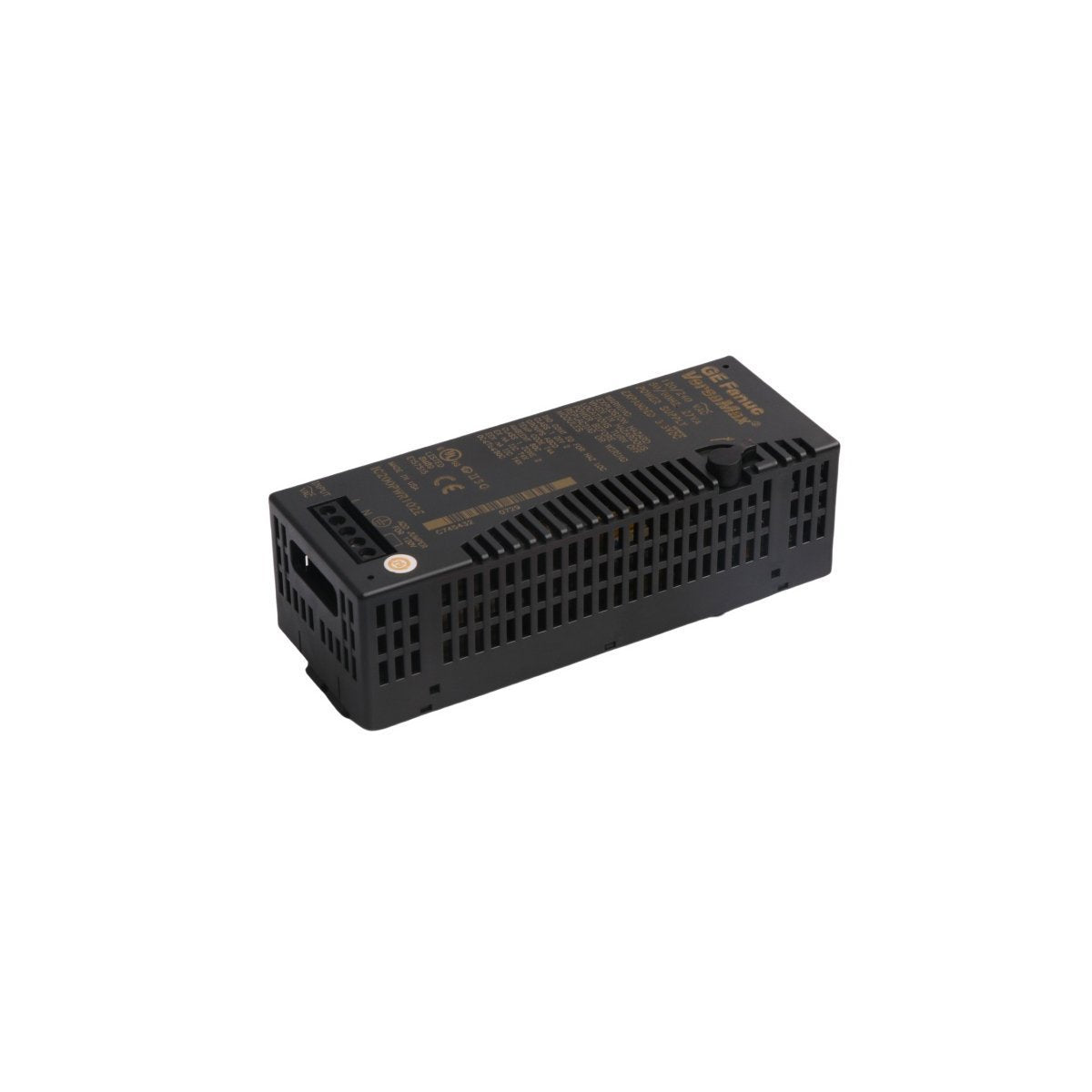

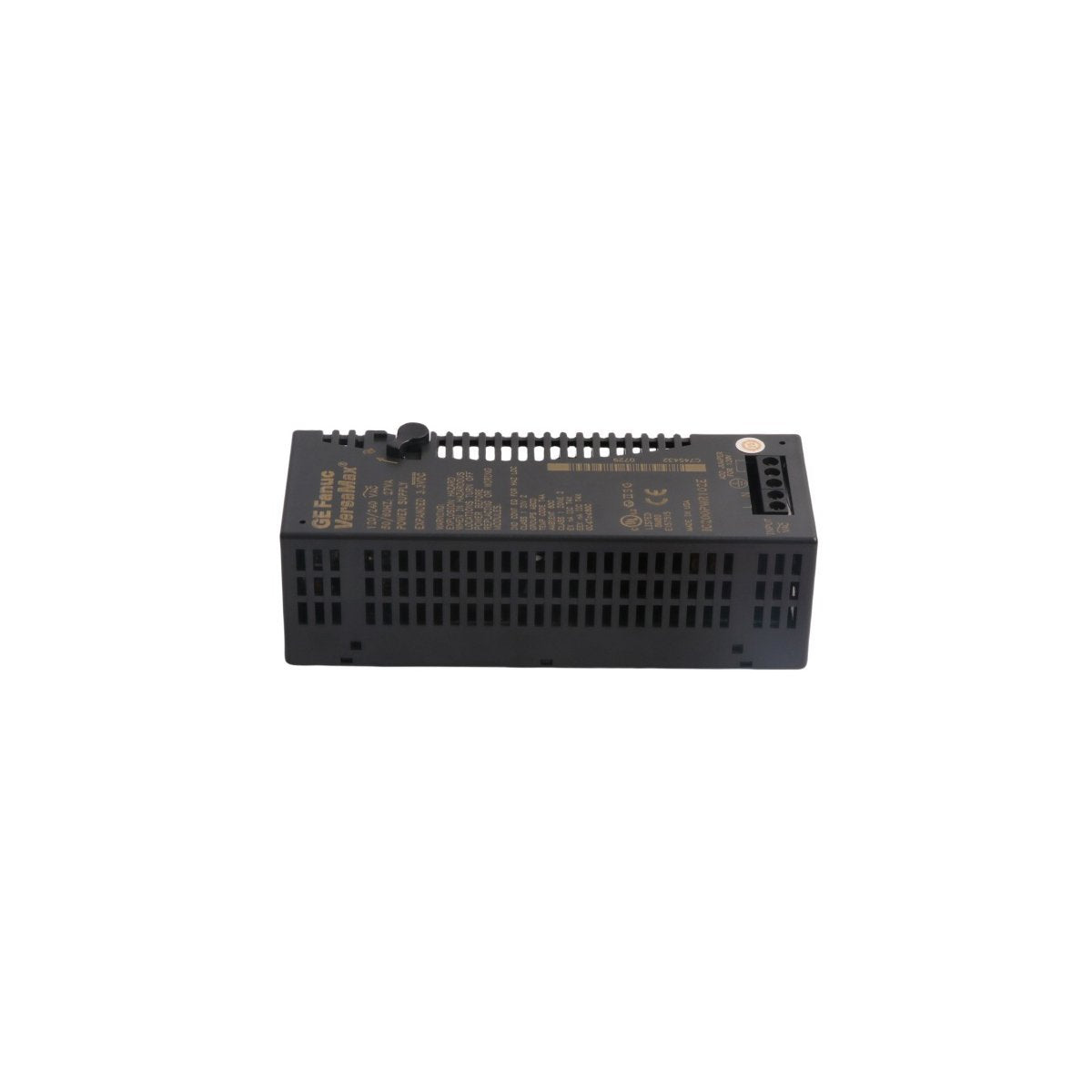

وحدة GE IC200PWR102 هي وحدة إمداد طاقة متعددة الاستخدامات تعمل بالتيار المتردد ومصممة لخط إنتاج VersaMax PLC و I/O. يتمثل دورها الأساسي في تنشيط اللوحة الخلفية المحلية، مما يوفر مستويات الجهد اللازمة لوحدات المعالجة المركزية (CPUs)، ووحدات واجهة الشبكة (NIUs)، ووحدات توسيع الإدخال/الإخراج (I/O) المختلفة. تم تصميم هذا الإصدار "الموسع" خصيصًا لتلبية متطلبات التيار الأعلى للوحدات الذكية الحديثة، مما يضمن توزيع طاقة منطقية ثابتة بقيمة 3.3V و 5V. سواء تم استخدامها كمصدر طاقة رئيسي لوحدة تحكم مستقلة أو كمحفز إضافي على رف توسيع، تعد IC200PWR102 مكونًا أساسيًا للحفاظ على سلامة النظام واستمرارية التشغيل.

المعلمات الفنية للمكونات المادية

• نطاق جهد الإدخال: يدعم 85-132 فولت تيار متردد (120 فولت اسميًا) أو 176-264 فولت تيار متردد (240 فولت اسميًا).

• نطاق التردد: من 47 إلى 63 هرتز.

• فولتية الخرج: خرج مزدوج +5 فولت تيار مستمر و +3.3 فولت تيار مستمر.

• سعة التيار: إجمالي الخرج المشترك 1.5 أمبير؛ سكة 3.3 فولت محدودة بـ 1.0 أمبير.

• اختيار الجهد: قابل للتكوين عبر وصلة خارجية (وصلة مثبتة لـ 120 فولت تيار متردد؛ وصلة غير مثبتة لـ 240 فولت تيار متردد).

• وقت الاستبقاء: 20 مللي ثانية كحد أدنى، مما يوفر قدرة على الاستمرارية أثناء انقطاع التيار الكهربائي لفترة وجيزة.

• دوائر الحماية: حماية مدمجة للمكونات المادية ضد الحمل الزائد وظروف الدائرة القصيرة.

• استهلاك الطاقة: 27 فولت أمبير عند أقصى حمولة.

• الجانب الفيزيائي: وحدة خفيفة الوزن 0.06 كجم؛ أبعاد مدمجة 11 × 3.5 × 3 سم.

التطبيقات الصناعية

يتم نشر IC200PWR102 على نطاق واسع في الأنظمة المؤتمتة عبر قطاعات التصنيع، البنية التحتية، والطاقة. في مناولة المواد وخطوط التعبئة والتغليف ، توفر طاقة منطقية ثابتة مطلوبة لوحدات العدادات عالية السرعة والتحكم المعقد في الحركة. بالنسبة لأنظمة أتمتة المباني و التدفئة والتهوية وتكييف الهواء (HVAC) ، فهي تضمن أن وحدات واجهة الشبكة VersaMax تحافظ على اتصال ثابت مع شبكة الإشراف. علاوة على ذلك، في مراقبة توزيع الطاقة ، فإن وقت استبقائها القوي وحمايتها المتكاملة يجعلانها مثالية لحماية وحدات الإدخال/الإخراج الذكية من الضوضاء الكهربائية والتقلبات النموذجية لبيئات الطاقة الصناعية. كما أن قدرتها على التركيب على حامل مقوي لإمداد الطاقة تسمح لها بدعم رفوف الإدخال/الإخراج الكبيرة بشكل استثنائي حيث لا تكفي إمدادات الطاقة القياسية.
