ورقة بيانات UF C760 BE142 ABB ACS6000 والدليل الفني

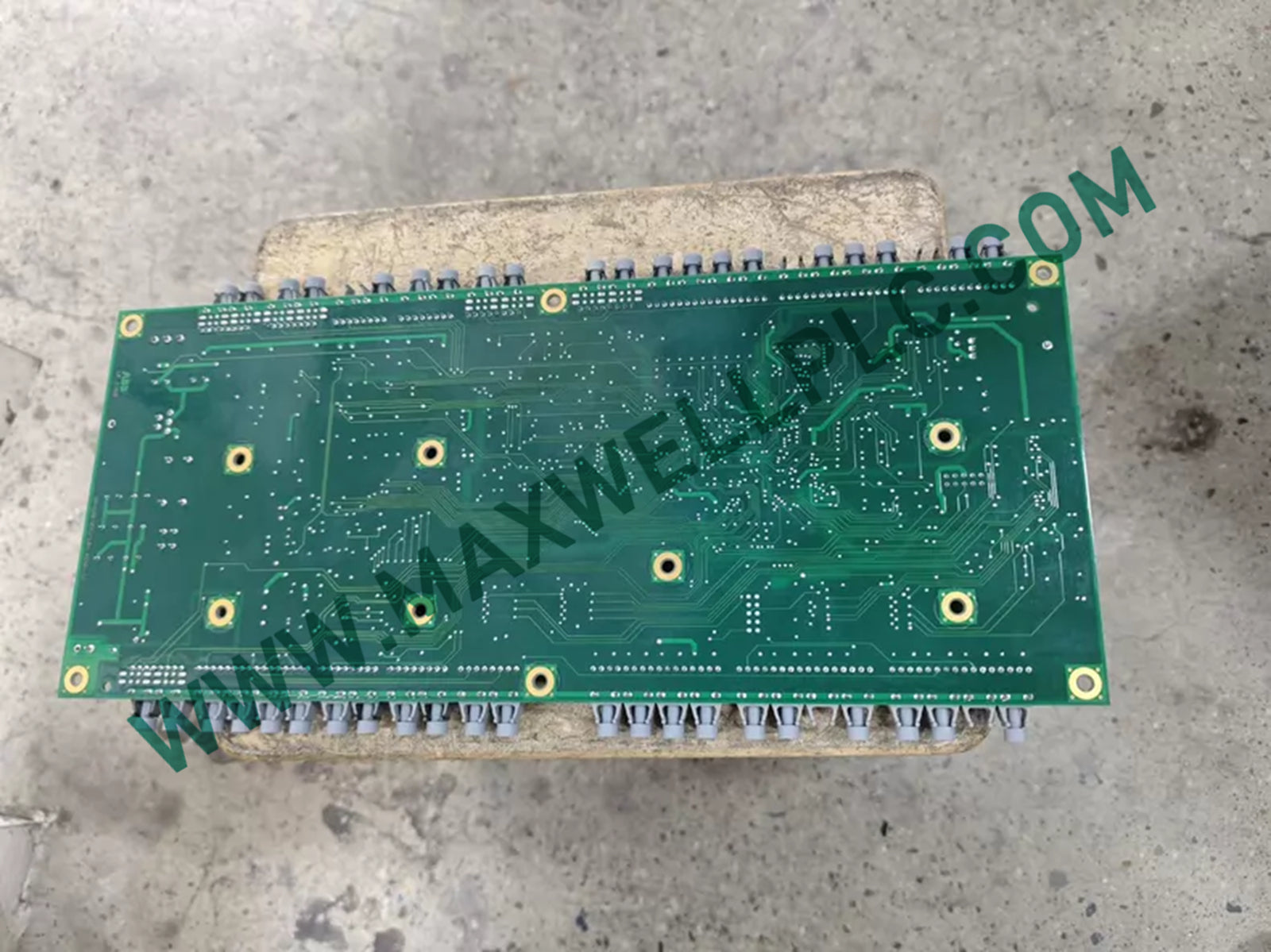

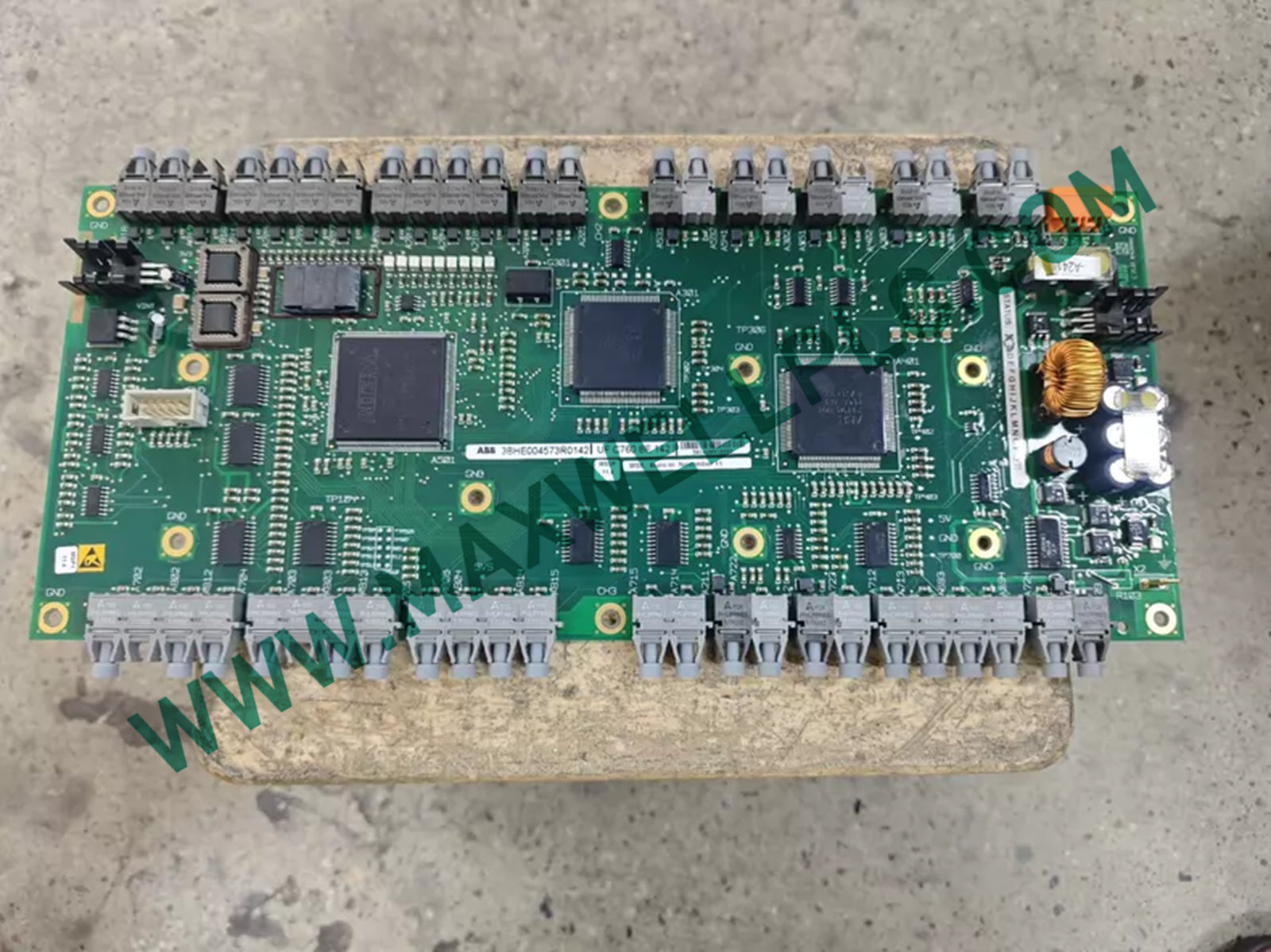

لوحة الواجهة ABB ACS6000 UF C760 BE 142 3BHE004573R0142

ABB

لوحة الواجهة ABB ACS6000 UF C760 BE 142 3BHE004573R0142

SKU: 3BHE004573R0142

متوفر في المخزون

الأبعاد: 33 × 15.8 × 3 سم
بلد المنشأ: Sweden
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أيه بي بي, كل المنتجات

العلامات : ABB ACS6000, ABB UF C760, Drive Interface Boards, Interface Boards

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين لوحة الواجهة ABB UF C760 BE 142 3BHE004573R0142 (لوحة الواجهة UFC760BE142) لوظائف الواجهة ضمن معدات محركات ABB ACS6000، وتوفر هذه اللوحة أجهزة الواجهة المادية التي حددتها ABB لمنصة ACS6000. تحدد ABB الجزء على أنه لوحة واجهة وتدرجه كقطعة غيار ACS6000.

تحديد النموذج

المعلمة	المواصفات
النموذج	UF C760 BE142
رقم الجزء	3BHE004573R0142
نموذج بديل	UFC760BE142
العلامة التجارية	ABB
نوع المنتج	لوحة واجهة
منصة التطبيق	ABB ACS6000
تصنيف المنتج	قطع غيار
المنشأ	سويسرا
الوزن	0.54 كجم صافي
أبعاد الشحن	33 × 15.8 × 3 سم، تقديري
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية، كما هو مزود
درجة حرارة التخزين	-40 إلى +85 درجة مئوية، كما هو مزود
الرطوبة	تصل إلى 95% غير مكثفة، كما هو مزود
جهد الإمداد	24 فولت تيار مستمر +/-15%، كما هو مزود
استهلاك الطاقة	غير محدد في سجل منتج ABB المعتمد
العزل	>= 4000 فولت تيار متردد، كما هو مزود
الإدخال/الإخراج الرقمي	8-16 قناة قابلة للتكوين، كما هو مزود
الإدخال/الإخراج التناظري	4-20 مللي أمبير أو 0-10 فولت، اختياري كما هو مزود
اسم منتج ABB	لوحة واجهة
وحدة البيع	قطعة واحدة

تحدد سجلات منتجات ABB الرقم 3BHE004573R0142 على أنه "UF C760 BE142؛ لوحة واجهة"، بوزن صافي 0.54 كجم وكمية طلب بحد أدنى قطعة واحدة. يربط سجل ABB أيضًا الجزء بمعدات ACS6000.

خصائص واجهة التحكم الصناعي

ترتبط لوحة الواجهة UF C760 BE142 بمعدات محركات الجهد المتوسط ABB ACS6000. تصنيف المنتج الموثق لها هو لوحة واجهة بدلاً من وحدة إدخال/إخراج PLC للأغراض العامة. لذلك، يجب مطابقة اللوحة مع تكوين أجهزة ACS6000 المثبتة قبل الاستبدال.

بالنسبة لأجهزة التحكم الصناعي من ABB، يتطلب استبدال لوحة الواجهة أيضًا الانتباه إلى توافق البرامج الثابتة والأجهزة. لا ينبغي افتراض أن لوحة الدوائر المطبوعة (PCB) المتطابقة مادياً توفر قابلية تبادل وظيفية ما لم يؤكد تكوين ACS6000 المعمول به علاقة الاستبدال.

تدرج البيانات الموردة 24 فولت تيار مستمر +/-15%، وقنوات رقمية قابلة للتكوين، ونطاقات إشارة تناظرية اختيارية، وعزل كهربائي. يتم الاحتفاظ بهذه القيم كمواصفات موردة ولا يتم تقديمها كمعلمات كتالوج ABB تم التحقق منها بشكل مستقل.

معلومات الطلب

1 × لوحة واجهة ABB UF C760 BE142
رقم الجزء: 3BHE004573R0142
نوع المنتج: لوحة واجهة
الشركة المصنعة: ABB
مرجع التطبيق: ACS6000
لم يتم تحديد مجموعة تركيب منفصلة في معلومات المنتج الموردة.
يجب التحقق من مجموعات الموصلات، وأجهزة التثبيت، والملحقات مقابل تكوين معدات ACS6000 المحدد.

التركيب والتعامل

تحديد اللوحة

تأكد من علامة اللوحة المثبتة قبل الإزالة.
طابق رقم الجزء البديل مع 3BHE004573R0142.
تحقق من تسمية نوع ABB لـ UF C760 BE142.
تحقق من تكوين معدات ACS6000 المستهدفة قبل التركيب.

التعامل الكهربائي

اعزل معدات المحرك المرتبطة قبل الوصول إلى لوحة الدوائر المطبوعة (PCB).
اتبع إجراءات التفريغ والعزل الكهربائي للشركة المصنعة للمعدات.
استخدم حماية ESD المناسبة عند التعامل مع لوحة الدوائر الكهربائية.
لا تقم بتوصيل أو فصل أسلاك اللوحة أثناء توصيل الطاقة ما لم تسمح وثائق معدات ABB المعمول بها صراحة بالعملية.

الأسلاك والتدريع

قم بتوجيه أسلاك الإشارة بشكل منفصل عن موصلات الطاقة عالية التيار.
حافظ على ممارسات إنهاء التدريع الحالية المستخدمة بواسطة تثبيت ACS6000.
تجنب التوجيه المتوازي غير الضروري مع كابلات التبديل وكابلات طاقة المحرك.
افحص الموصلات وواجهات لوحة الدوائر المطبوعة بحثًا عن التلوث أو التلف الميكانيكي أو الأكسدة قبل التركيب.

الأسئلة المتكررة

ما هو رقم جزء ABB؟

معرف منتج ABB هو 3BHE004573R0142. تسمية نوع ABB هي UF C760 BE142.
ما هو نوع المنتج؟

تصنف ABB الرقم 3BHE004573R0142 على أنه لوحة واجهة. وهو مدرج كقطعة غيار مرتبطة بمعدات ACS6000.
ما هو الوزن الصافي؟

يحدد سجل منتج ABB المعتمد وزنًا صافيًا للمنتج يبلغ 0.54 كجم. يظهر رقم منفصل يبلغ 0.36 كجم في القوائم الثانوية ولا ينبغي أن يحل محل قيمة ABB.
هل هذه وحدة إدخال تناظري PLC عامة؟

لا. تحدد ABB المكون على أنه لوحة واجهة لمعدات ACS6000. لا ينبغي التعامل معها كوحدة إدخال/إخراج PLC عامة دون التحقق من التكوين.
ما هي معدات ACS6000 المرتبطة بهذه اللوحة؟

تحدد سجلات منتجات ABB ذات الصلة الجزء كعنصر احتياطي لمعدات ACS6000. يجب التحقق من موضع التثبيت الدقيق مقابل وثائق المحرك.
هل استهلاك الطاقة محدد؟

لا يذكر سجل منتج ABB المعتمد قيمة استهلاك الطاقة. لذلك، لا ينبغي افتراض رقم استهلاك رقمي لهذه اللوحة الواجهة.
هل يمكن استبدال اللوحة أثناء توصيل الطاقة بالنظام؟

لم يتم إثبات قدرة التبديل السريع (hot-swap) من خلال البيانات الموردة أو سجل المنتج المعتمد. يجب عزل المحرك المرتبط كهربائيًا وفقًا لإجراء الخدمة المعمول به.
هل يحدد رقم الجزء لوحة الواجهة الكاملة؟

نعم. تحدد ABB الرقم 3BHE004573R0142 كمعرف منتج لـ UF C760 BE142، مع وصف الكتالوج "لوحة واجهة".
