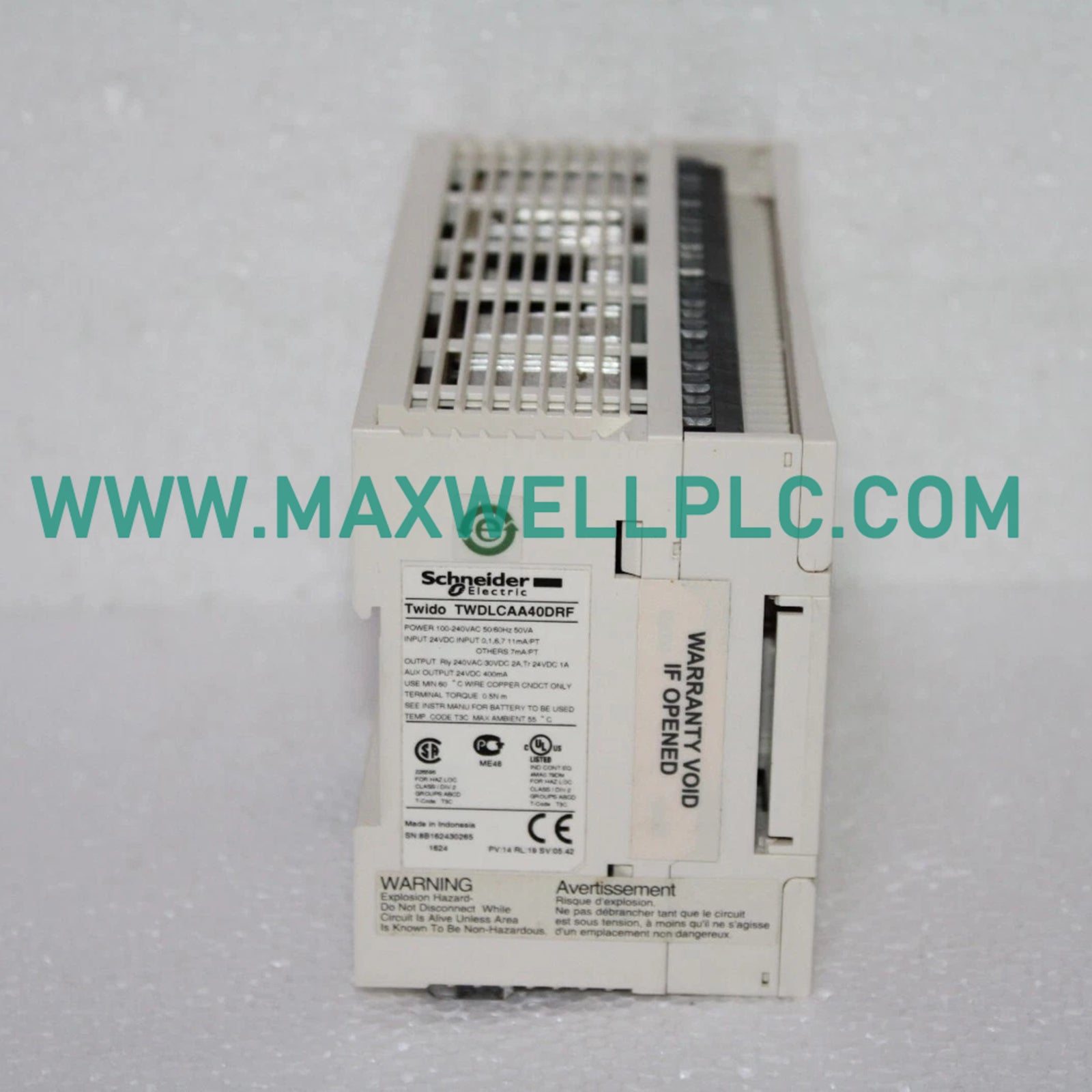

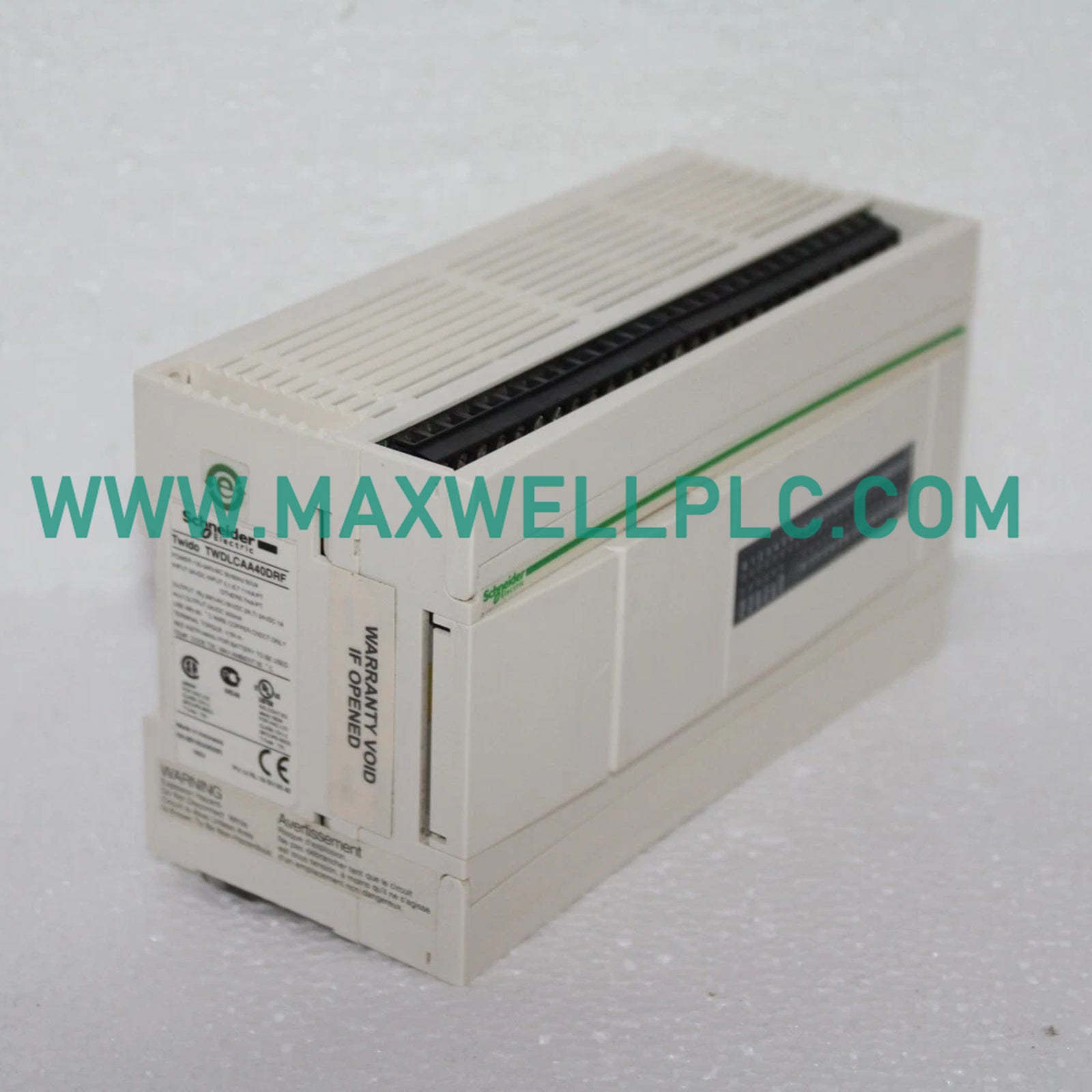

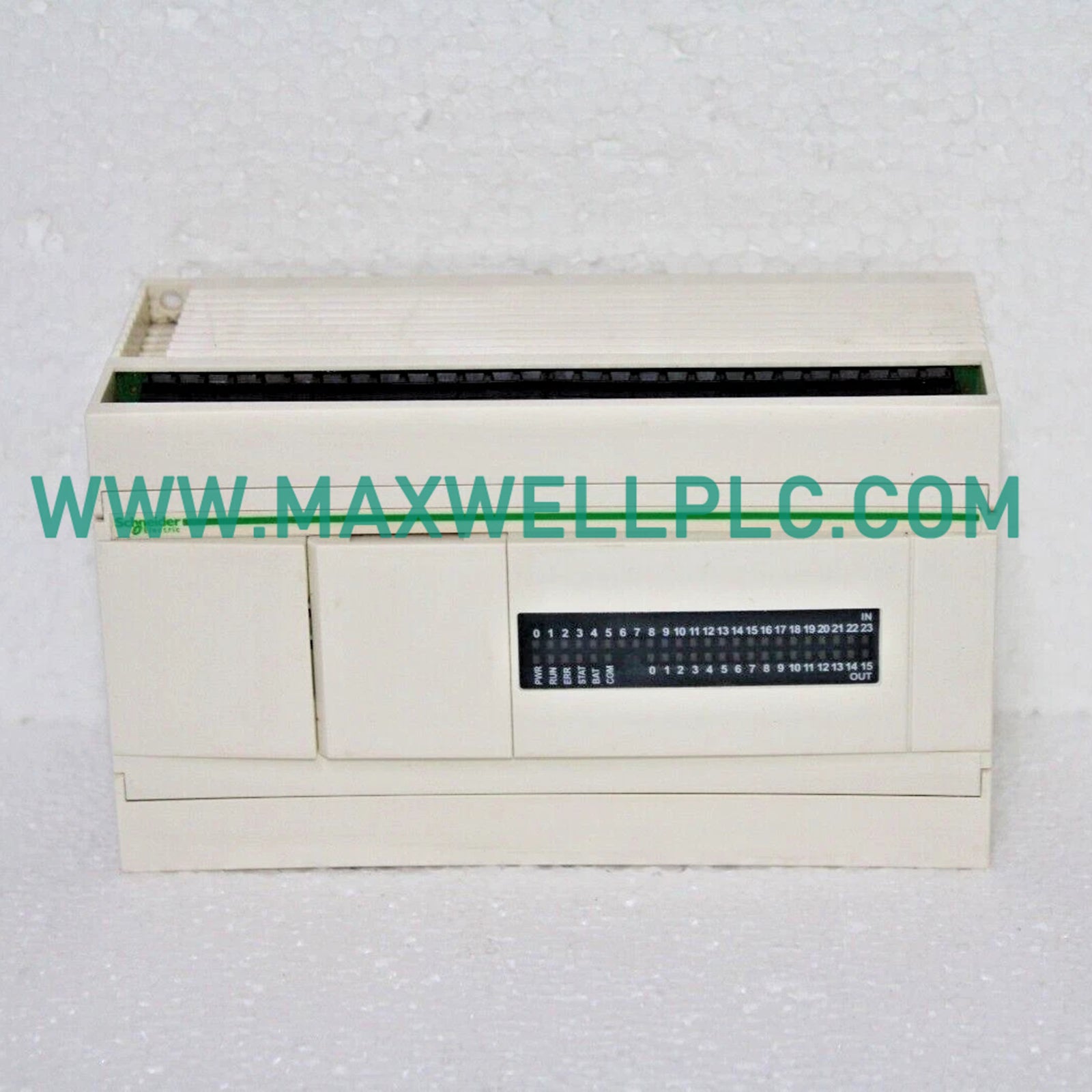

وحدة التحكم الأساسية المدمجة تويدو من شنايدر إلكتريك TWDLCAA40DRF
-
الأبعاد: 10.5 سم × 12.0 سم × 18.5 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين وحدة التحكم Schneider Electric TWDLCAA40DRF (وحدة التحكم الأساسية المدمجة TWDLCAA40DRF) لتنفيذ الإشارات المنفصلة في أنظمة التشغيل الآلي Twido، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا لـ 40 نقطة إدخال/إخراج منفصلة عبر بنيات التحكم الصناعية.
هندسة النظام وتكوينه
يمثل TWDLCAA40DRF وحدة تحكم مدمجة مصممة للتشغيل المستقل أو الموزع. يتميز بتكوين إدخال/إخراج عالي الكثافة يتكون من 24 مدخل تيار مستمر منفصل و 16 مخرجًا منفصلاً (14 مرحلاً، 2 ترانزستور). يدعم النظام ما يصل إلى 7 وحدات توسعة، مما يسمح بتوسيع نطاق الإدخال/الإخراج المعياري لتلبية متطلبات التطبيق المحددة.
المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | TWDLCAA40DRF |
| العلامة التجارية | شنايدر إلكتريك |
| الأصل | الرجوع إلى ملصق المنتج |
| الوزن | 0.525 كجم |
| أبعاد الشحن | 10.5 سم × 12.0 سم × 18.5 سم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | 65 فولت أمبير (عند 100 فولت) إلى 77 فولت أمبير (عند 264 فولت) |
| الإدخال/الإخراج المنفصل | 40 (24 إدخال / 16 إخراج) |
| جهد الإمداد | 100 إلى 240 فولت تيار متردد |
| ذاكرة البرنامج | 3000 تعليمات |
التحكم والاتصال الحتمي في PLC
تشتمل منصة Twido على معالجة قائمة على البرامج الثابتة لتحسين وقت الدورة. يدير وحدة التحكم TWDLCAA40DRF سرعة الاتصال عبر الناقل الخلفي لضمان التنفيذ الحتمي للمنطق والمؤقتات والعدادات. يجب على المستخدمين إدارة توسيع كثافة الإدخال/الإخراج وتخصيص كلمات الذاكرة داخل برنامج التحكم للحفاظ على استقرار وقت المسح، حيث توفر وحدة التحكم سرعة تنفيذ تعليمات أساسية تبلغ 1 مللي ثانية لكل 1000 تعليمات.
معلومات الطلب
1 × وحدة تحكم أساسية مدمجة TWDLCAA40DRF
1 × كتلة طرفية لولبية غير قابلة للإزالة (مدمجة)
ملاحظة: يتطلب توسيع الذاكرة خرطوشة ذاكرة TSXPLP01 اختيارية للاحتفاظ بالبيانات والنسخ الاحتياطي للبرنامج.
إرشادات التثبيت الميداني
التركيب: قم بتركيب وحدة التحكم على سكة DIN متماثلة مقاس 35 مم باستخدام آلية التركيب المدمجة. تأكد من وجود مسافة كافية للتبريد بالحمل الحراري والوصول إلى الأسلاك.
الأسلاك: قم بتوصيل جهد إمداد 100-240 فولت تيار متردد بأطراف طاقة الإدخال. تأكد من التأريض الصحيح للطرف الأرضي للتخفيف من الضوضاء الكهربائية.
التوصيلات: استخدم وصلة تسلسلية Mini DIN لاتصال Modbus RS485. قم بتكوين الواجهة للتشغيل الرئيسي أو الثانوي حسب مخطط الشبكة.
الحماية: تم تجهيز النظام بفيوز طاقة داخلي؛ تجنب تجاوز حدود تيار الحمل المقاوم/الحثي البالغة 2 أمبير لمخرجات المرحل لمنع تدهور التلامس.
الأسئلة المتداولة
-
س: هل TWDLCAA40DRF قابلة للتبديل السريع؟
ج: لا، لا تدعم وحدة التحكم التبديل السريع. يجب فصل جميع مصادر الطاقة قبل تركيب أو استبدال الوحدة أو أي شرائح توسعة متصلة.
-
س: كيف يتعامل النظام مع البيانات في الوقت الفعلي؟
ج: تتميز وحدة التحكم بساعة زمن حقيقي بانحراف أقل من 30 ثانية/شهريًا وتتضمن 128 مؤقتًا وعدادًا داخليًا للتحكم في توقيت العملية.
-
س: هل المدخلات المنفصلة معزولة؟
ج: توفر الوحدة عزلًا بقوة 1500 فولت RMS بين القنوات والمنطق الداخلي لمدة دقيقة واحدة؛ ومع ذلك، لا يوجد عزل بين قنوات الإدخال الفردية.
-
س: هل يمكنني توسيع سعة الإدخال/الإخراج؟
ج: نعم، تدعم وحدة التحكم ما يصل إلى 7 وحدات توسعة إدخال/إخراج إضافية، مما يسمح بإجمالي يصل إلى 264 نقطة إدخال/إخراج اعتمادًا على نوع الكتلة الطرفية.
-
س: ما هو العمر المتوقع لمخرج المرحل؟
ج: تم تقييم مخرجات المرحل بمتانة ميكانيكية تصل إلى 20.000.000 دورة ومتانة كهربائية تصل إلى 100.000 دورة في ظل ظروف الحمل المحددة.
-
س: هل منفذ الاتصال معزول؟
ج: منفذ Mini DIN التسلسلي غير معزول ويدعم اتصال RS485 نصف المزدوج بمعدلات تصل إلى 38.4 كيلوبت/ثانية.
-
س: كيف يتم استبدال البطارية؟
ج: يتم دعم بيانات ذاكرة الوصول العشوائي الداخلية ببطارية TSXPLP01 خارجية، والتي توفر 3 سنوات من الاستقلالية في ظل ظروف التشغيل العادية.
-
س: هل تدعم وحدة التحكم PWM؟
ج: نعم، تتضمن قناتين لوظائف تحديد المواقع PWM/PLS القادرة على العمل بترددات تصل إلى 7 كيلوهرتز.
