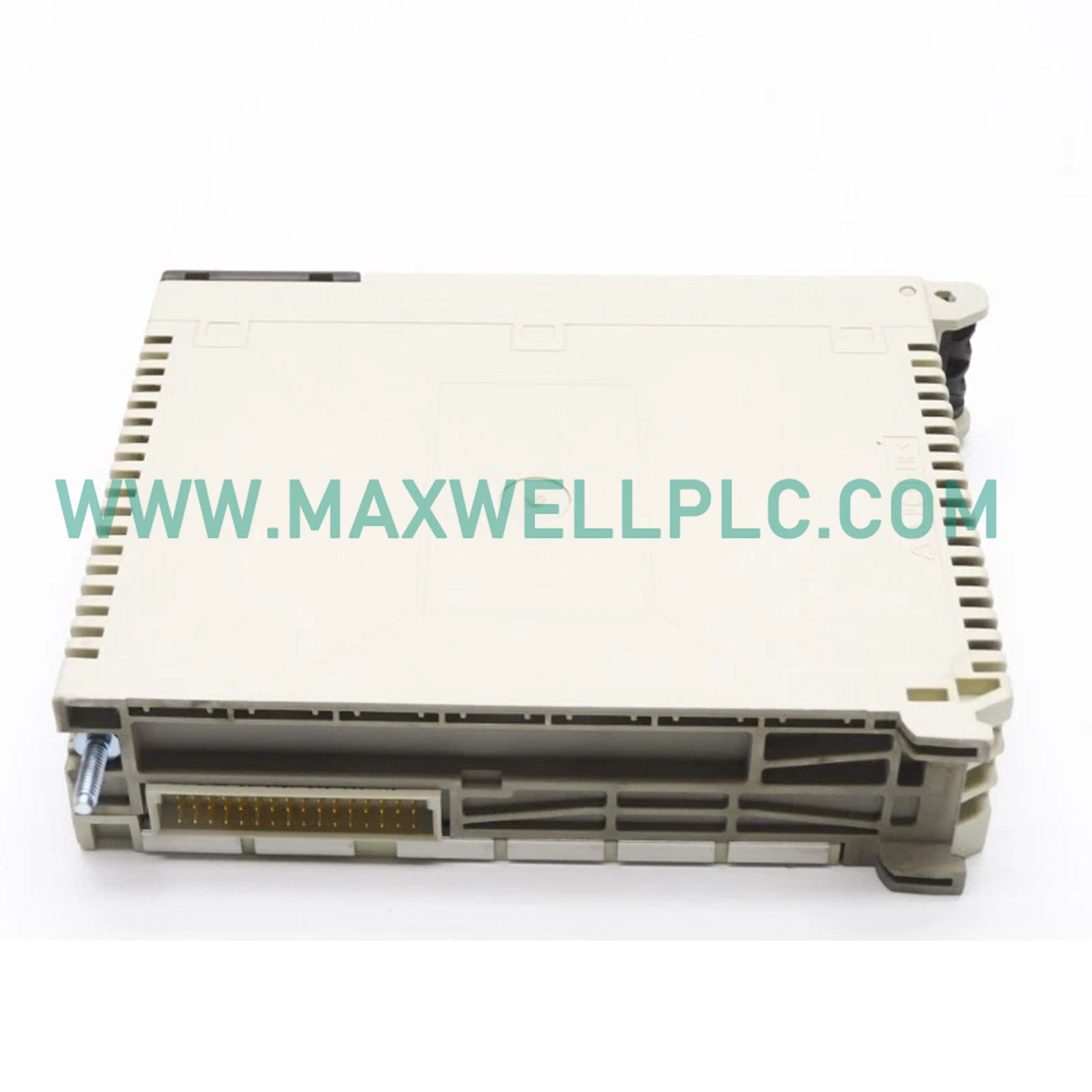

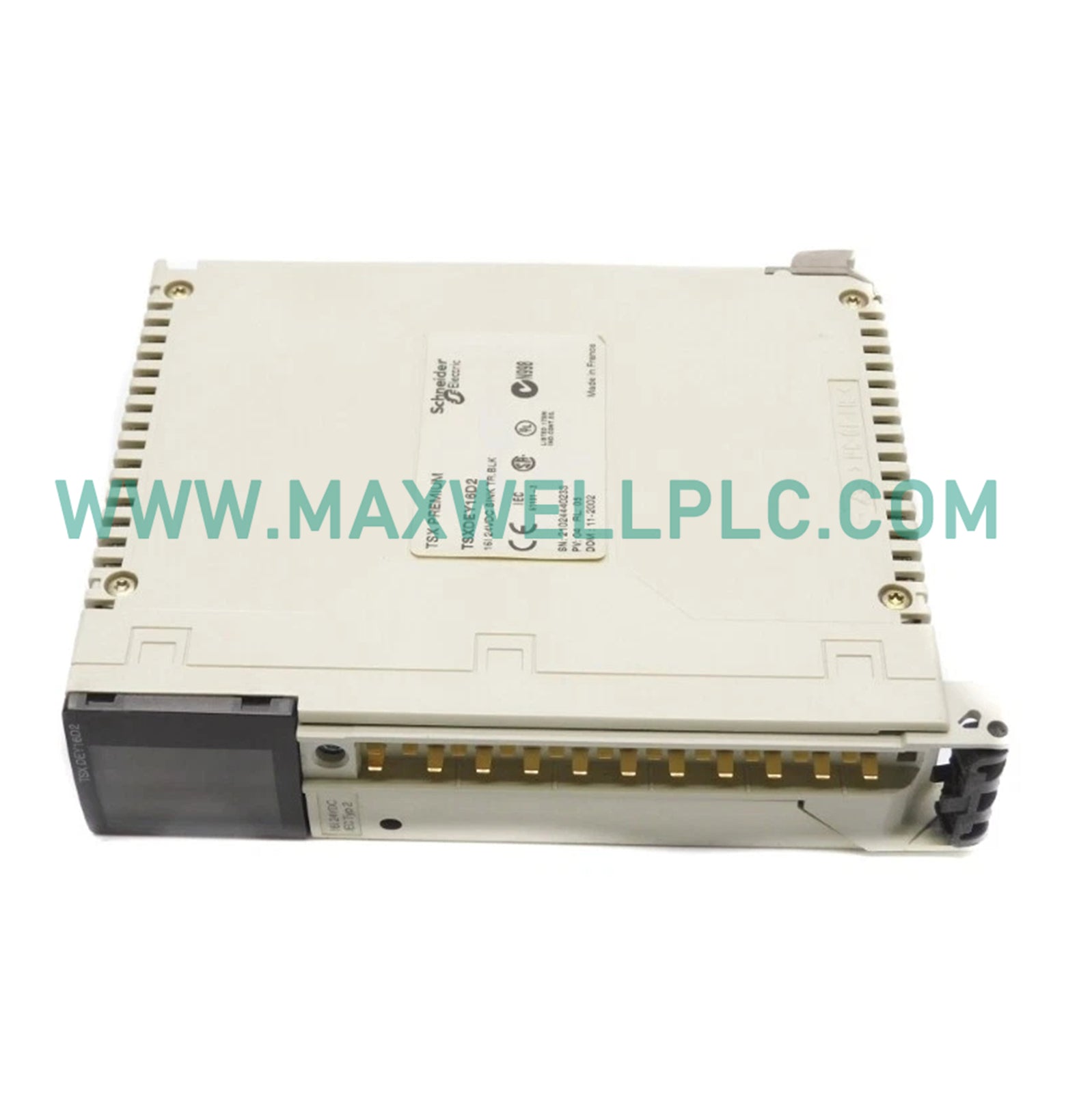

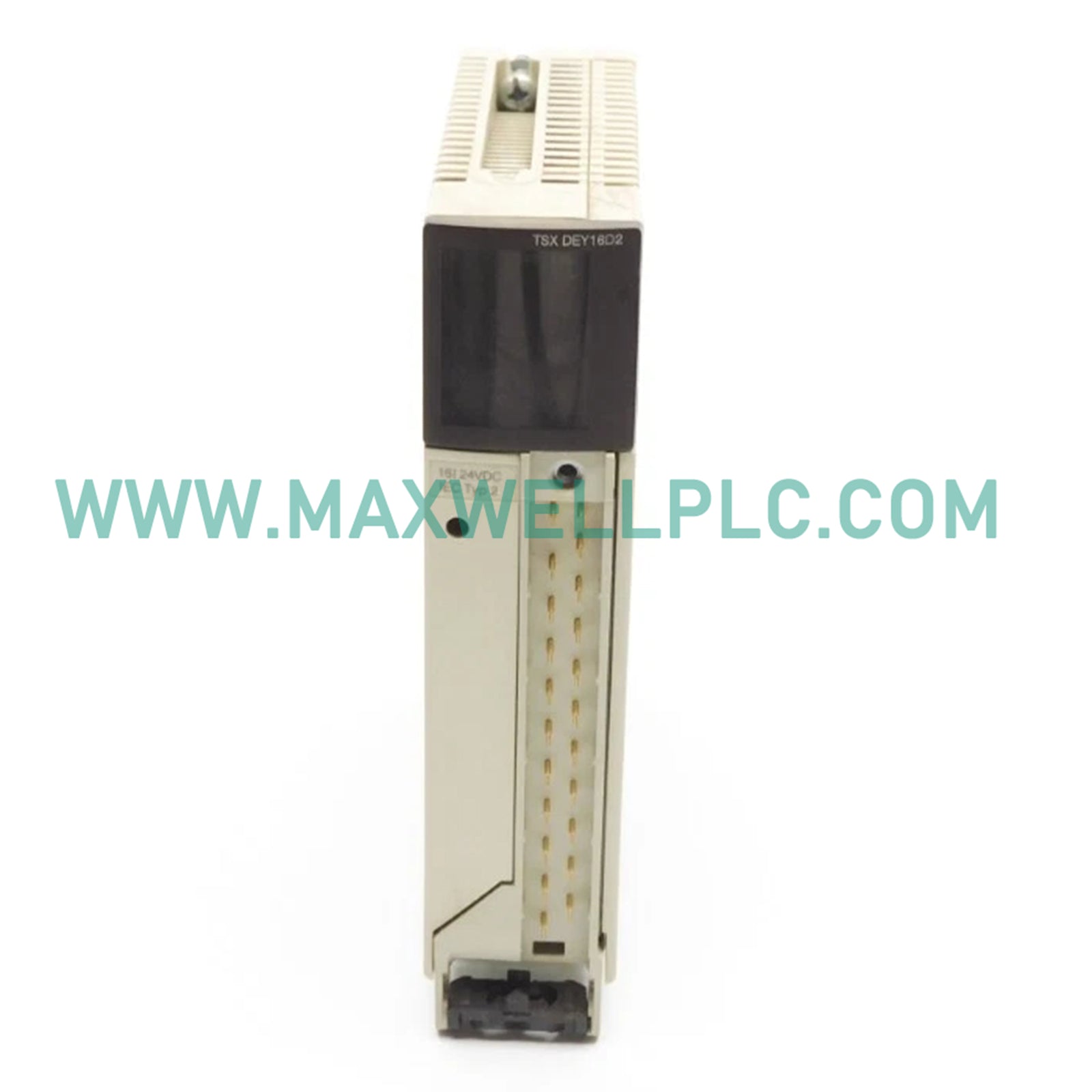

TSXDEY16D2 وحدة إدخال رقمية Modicon Premium من شنايدر إلكتريك
-
الأبعاد: 5.5 سم × 18.0 سم × 26.0 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لمراقبة الإشارات المنفصلة في منصات الأتمتة Modicon Premium، ويوفر Schneider Electric TSXDEY16D2 (وحدة الإدخال المنفصلة TSXDEY16D2) تنفيذًا كهربائيًا فيزيائيًا مباشرًا لـ 16 مدخلًا معزولًا لمستقبل التيار.
تحديد النموذج والتكوين الوظيفي
وحدة TSXDEY16D2 هي وحدة إدخال منفصلة ذات تنسيق قياسي تتوافق مع مواصفات EN/IEC 61131-2 Type 2. وهي تسهل واجهة إشارات المنطق الإيجابي 24 VDC من مستشعرات التقارب ذات السلكين أو الثلاثة أسلاك، مما يضمن اكتشاف إشارة قوي لتطبيقات التحكم الصناعي.
المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | TSXDEY16D2 |
| العلامة التجارية | شنايدر إلكتريك |
| الأصل | راجع ملصق المنتج |
| الوزن | 0.3 كجم |
| أبعاد الشحن | 5.5 سم × 18.0 سم × 26.0 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 135 مللي أمبير عند 24 VDC / 80 مللي أمبير عند 5 VDC |
| نوع الإدخال | 16 مستقبل تيار (معزول) |
| جهد الإدخال | 24 VDC موجب |
| وقت الاستجابة | 4 مللي ثانية (نموذجي) إلى 7 مللي ثانية (حد أقصى) |
توافق بنية نظام PLC
تستخدم منصة Modicon Premium ناقلًا خلفيًا حتميًا لتبادل بيانات الإدخال/الإخراج. تتطلب وحدة TSXDEY16D2 تكوينًا مناسبًا للفتحات ضمن بيئة برنامج PL7 أو Unity Pro لتعيين نقاطها المنفصلة الـ 16 إلى ذاكرة وحدة التحكم. يتم الحفاظ على أداء الشبكة الحتمي من خلال الالتزام ببروتوكولات الاتصال بالناقل الخلفي، مما يضمن توافق كثافة الإدخال/الإخراج مع قدرة معالجة وحدة التحكم ومتطلبات وقت الدورة.
معلومات الطلب
-
1 × وحدة إدخال منفصلة TSXDEY16D2
-
1 × موصل كتلة طرفية لولبية
-
ملاحظة: يجب أن تستخدم الأسلاك الميدانية كابلات محمية للحفاظ على التوافق الكهرومغناطيسي وفقًا لمعايير IEC 60664.
إرشادات التثبيت الميداني
-
التركيب: أدخل الوحدة في الفتحة المخصصة لحامل Modicon Premium. اربط براغي القفل المدمجة لضمان اتصال خلفي إيجابي.
-
الأسلاك: قم بتوصيل المدخلات باستخدام كتلة الطرفية اللولبية المرفقة. تأكد من أن جهد الإمداد 24 VDC ضمن نطاق 19-30 V لضمان مستويات المنطق الصحيحة للحالة 1.
-
التأريض: قم بتثبيت هيكل الوحدة بلوحة التأريض الخاصة بالحامل لتوفير مسار منخفض المعاوقة لقمع الضوضاء.
-
الحماية: حافظ على الظروف البيئية ضمن معايير IP20؛ تجنب التركيب في المناطق التي تتجاوز فيها الرطوبة النسبية 95 بالمائة دون تكثيف.
الأسئلة المتكررة
-
س: هل تدعم هذه الوحدة التبديل السريع (hot-swapping)؟
ج: لا، لا تدعم وحدة TSXDEY16D2 التبديل السريع. يجب إيقاف تشغيل طاقة الحامل قبل تثبيت أو إزالة الوحدة لمنع حدوث أقواس كهربائية أو تلف لدبابيس الناقل الخلفي.
-
س: ما هو الغرض من تصنيف EN/IEC 61131-2 Type 2؟
ج: يضمن هذا التصنيف التوافق مع المستشعرات عالية التيار، ويوفر عتبات محددة لحالات الجهد والتيار لتحسين مناعة الضوضاء في البيئات الصناعية.
-
س: هل يمكن لهذه الوحدة التفاعل مع مستشعرات التقارب ذات الأسلاك الثلاثة؟
ج: نعم، إنها متوافقة تمامًا مع مستشعرات التقارب ذات السلكين والثلاثة أسلاك المتوافقة مع EN/IEC 60947-5-2.
-
س: ما هو الحد الأقصى لتبديد الطاقة؟
ج: يتم حساب تبديد الطاقة على أنه (1 واط + 0.15 واط × عدد القنوات المستخدمة)، ويختلف بناءً على الحالة النشطة للمدخلات الـ 16.
-
س: كيف تتعامل الوحدة مع عتبات حالة الإشارة؟
ج: حالة 1 مضمونة عند >= 11 فولت و >= 6.5 مللي أمبير؛ حالة 0 مضمونة عند <= 5 فولت و <= 2 مللي أمبير، مما يوفر نافذة تشغيل مميزة للتحقق من الإشارة.
-
س: هل المدخل معزول عن الناقل الخلفي؟
ج: نعم، تتميز الوحدة بقوة عزل كهربائي تصل إلى 1500 VAC عند 50/60 هرتز لعزل دائرة الإدخال عن منطق وحدة التحكم.
-
س: ما هي مقاومة المدخل؟
ج: مقاومة المدخل هي 4000 أوم عندما تكون القناة في الحالة 1.
-
س: هل توجد مؤشرات تشخيصية لحالة المدخل؟
ج: نعم، تتضمن اللوحة الأمامية مؤشرات LED لتوفير حالة مرئية في الوقت الفعلي لكل قناة إدخال منفصلة.
