نظرة عامة على المنتج

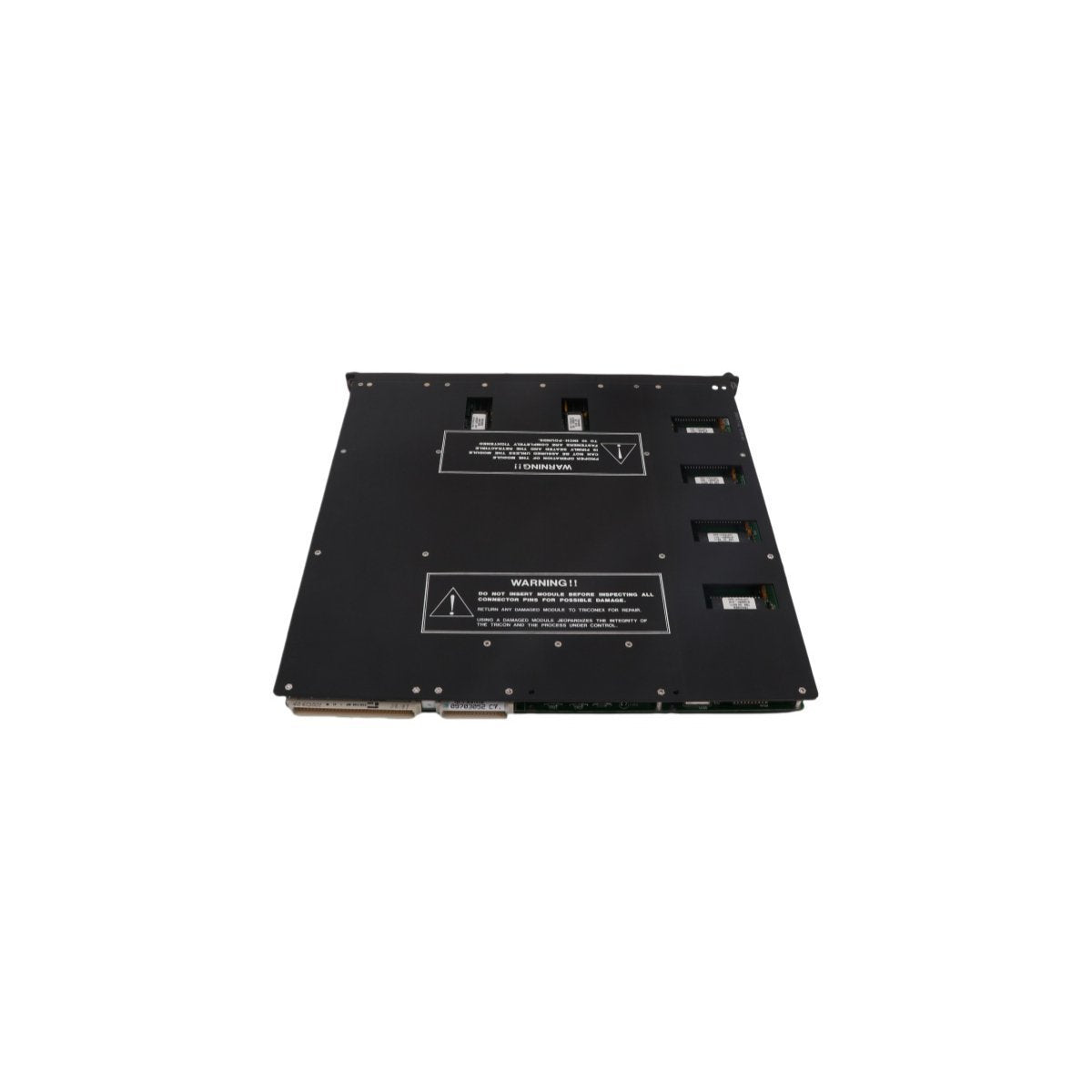

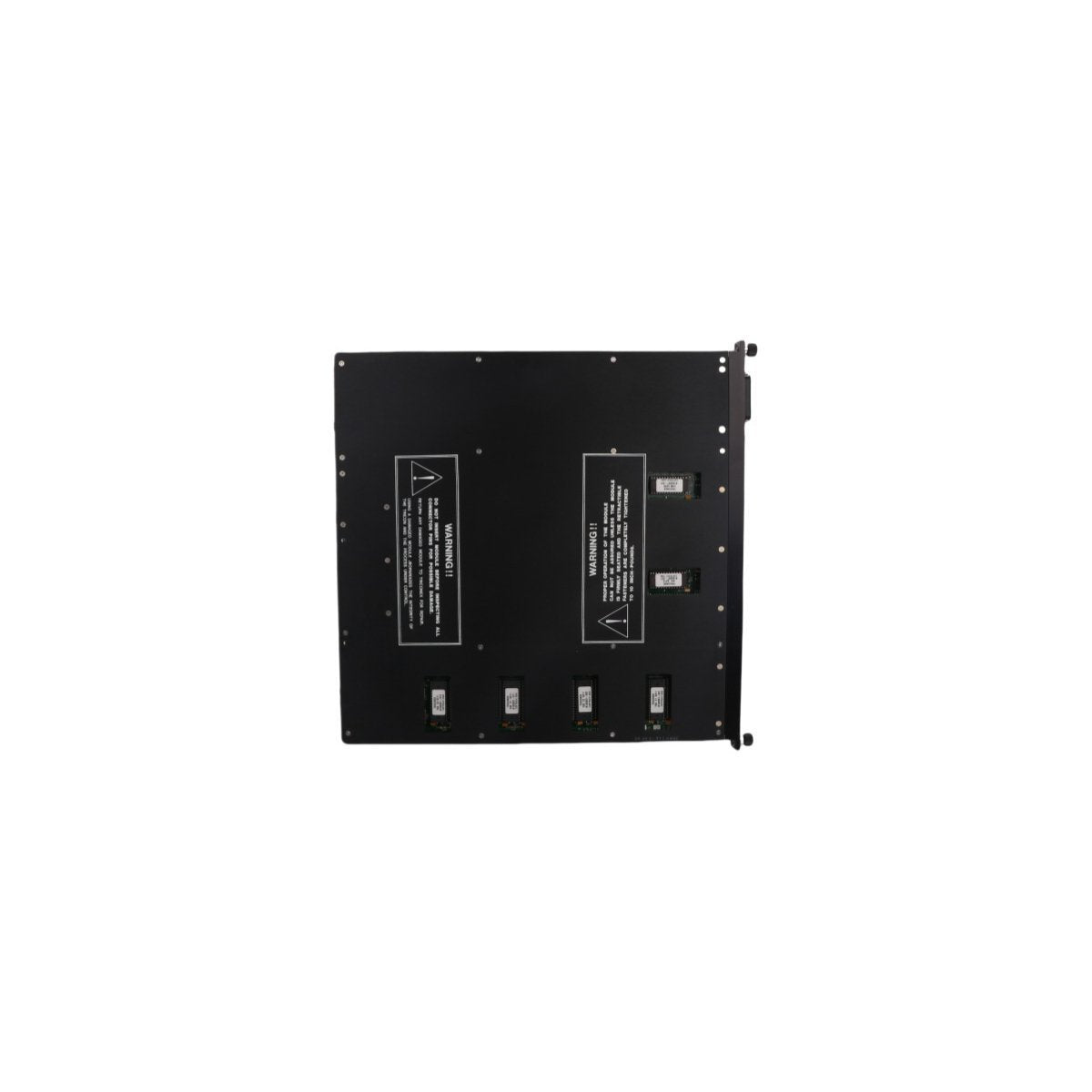

Triconex 3006 هو وحدة معالج رئيسي عالية التوافر مصممة كحل منطقي أساسي لنظام Tricon™ للأجهزة المعتمدة على السلامة (SIS). مصمم لإدارة التطبيقات المعقدة والحاسمة للسلامة، يستخدم هذا المعالج المحسن بنية متسامحة مع الأخطاء لتنفيذ منطق السلامة بدقة بالغة. كجزء من مجموعة التكرار الثلاثي للوحدات النمطية (TMR)، تعمل وحدة 3006 بالتوازي مع معالجين آخرين لتوفير تصويت اثنين من ثلاثة (2oo3)، مما يضمن عدم وجود فشل واحد في الأجهزة يمكن أن يضر بسلامة العملية أو يسبب توقفًا غير ضروري. إنه وحدة الذكاء المركزية لأنظمة التحكم الموزعة الحديثة (DCS)، حيث يوفر قوة الحوسبة عالية السرعة المطلوبة لحماية الأصول الصناعية واسعة النطاق.

البنية التحتية للأجهزة ومقاييس المعالجة

• تعريف النموذج 3006

• وظيفة الوحدة معالج منطقي رئيسي (CPU)

• سلسلة النظام أنظمة Tricon v9 / v10

• البنية قدرة TMR متسامحة مع الأخطاء (التكرار الثلاثي للوحدات النمطية)

• أدوات التشخيص اختبار ذاتي مدمج للكشف الاستباقي عن الأعطال وعزلها

• الاتصالات واجهة ناقل عالية السرعة للمزامنة السلسة للمدخلات/المخرجات

• إدارة الذاكرة ذاكرة محسنة لحلول منطق السلامة المعقدة

• كتلة الوحدة 2.9 كجم

• الأبعاد الفعلية 49 سم × 45.3 سم × 6.8 سم

• الامتثال معتمد من SIL 3 لحلقات السلامة الحيوية

• بلد المنشأ الولايات المتحدة الأمريكية

• حالة دورة الحياة نشط

النشر الاستراتيجي وتكامل النظام

يعد المعالج المحسن 3006 الخيار المفضل للقطاعات التي يشكل فيها تعطل العمليات خطرًا كبيرًا:

إغلاق الطوارئ للنفط والغاز (ESD)يعمل كحل منطقي أساسي لأنظمة إغلاق المصافي على مستوى المصفاة، يعالج 3006 آلاف المدخلات الميدانية في وقت واحد للحفاظ على نطاق تشغيل آمن.

إدارة سلامة المفاعلات الكيميائيةتنفيذ منطق التشابك عالي السرعة لمنع التفاعلات الخطرة خارج السيطرة، مما يضمن أن نظام التصويت يتحقق من جميع الانحرافات في العملية قبل بدء استجابة السلامة.

أنظمة إدارة الموقد (BMS)تنسيق تسلسلات بدء التشغيل والإيقاف المعقدة للغلايات الكبيرة، حيث تضمن توفرية المعالج العالية إشرافًا مستمرًا على الاحتراق.

حلقات حماية الطاقة النوويةإدارة وظائف السلامة عالية التكامل داخل مرافق توليد الطاقة النووية، مع الاستفادة من شهادة SIL 3 الخاصة به لتلبية المعايير التنظيمية العالمية الصارمة.

حماية التوربينات والضواغطالتفاعل مع الإدخال/الإخراج التناظري والرقمي عالي السرعة لتوفير حماية في الوقت الفعلي ضد السرعة الزائدة والاهتزاز للمعدات الدوارة عالية القيمة.
