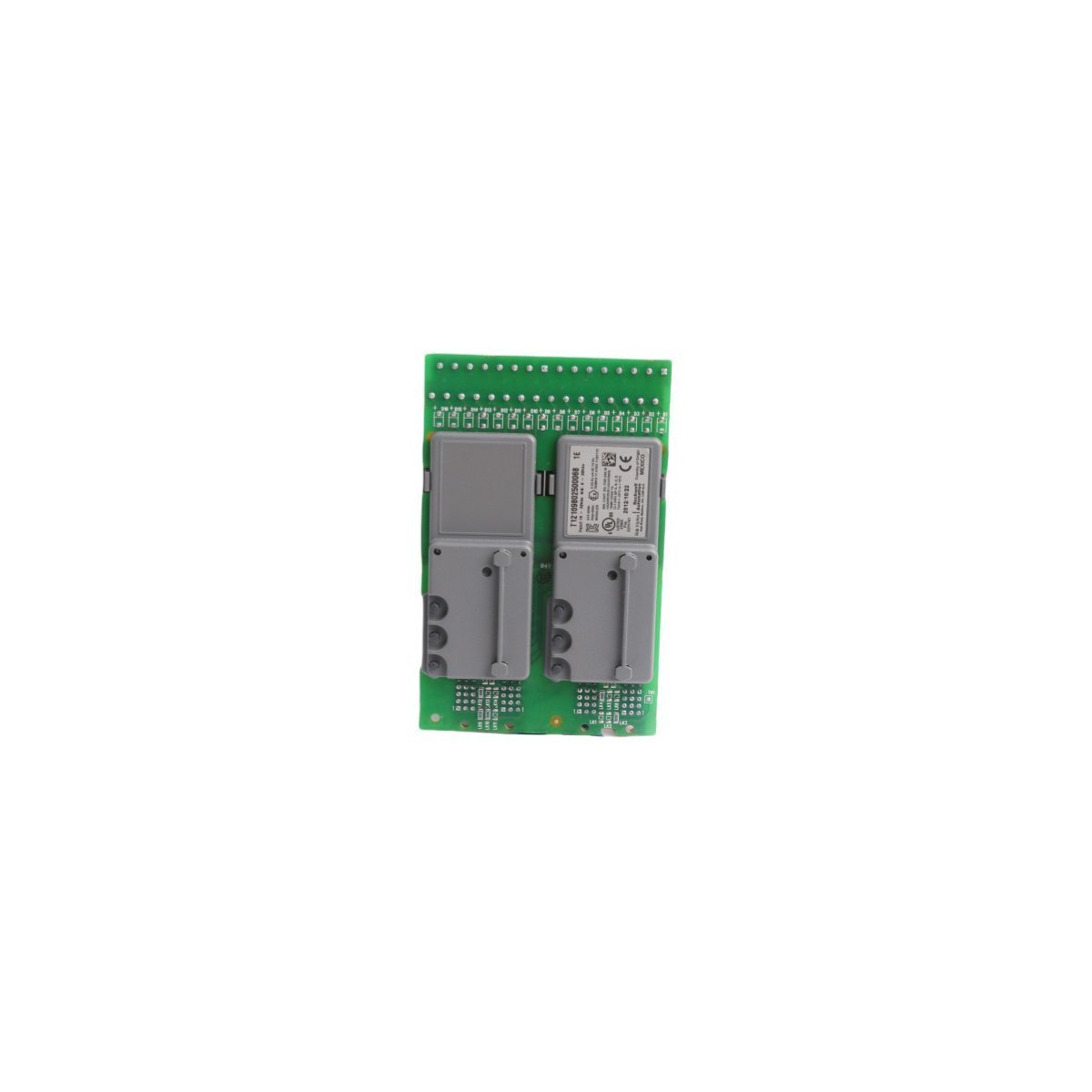

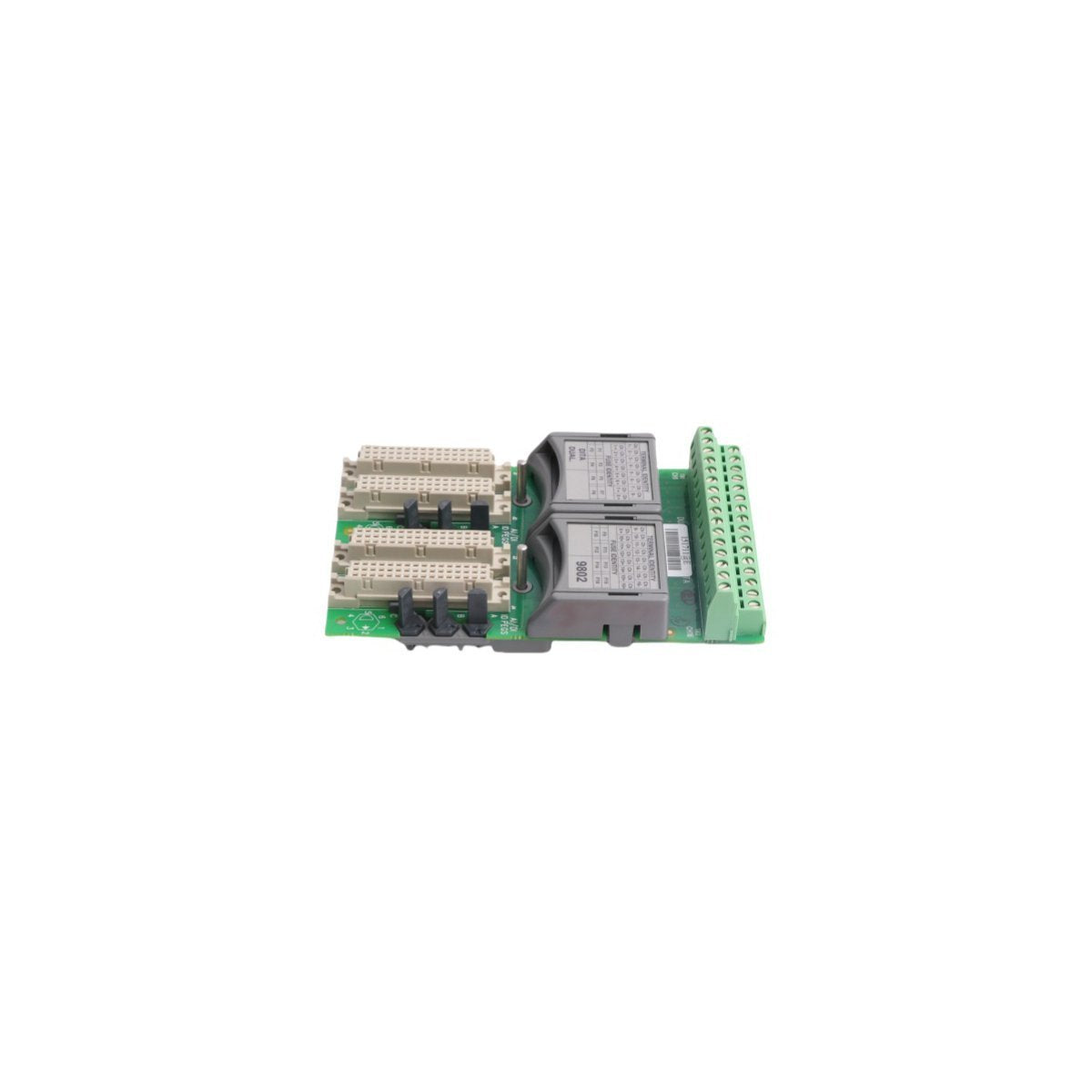

T9802 وحدة إنهاء المدخلات الرقمية AADvance من ICS Triplex

نظرة عامة على المنتج

تعد وحدة ICS Triplex T9802 وحدة إنهاء إدخال رقمي عالية التكامل مصممة خصيصًا لنظام السلامة الوظيفية AADvance. تعمل هذه الوحدة كواجهة مادية أساسية بين المستشعرات المثبتة في الحقل ومنطق معالجة وحدة التحكم في السلامة. صُممت T9802 للتعامل مع مهام الحصول على البيانات الهامة، وتسهل الإنهاء المنظم للإشارات المنفصلة، مما يضمن تلقي وحدة التحكم تحديثات حالة دقيقة في الوقت الفعلي من الآلات الصناعية وأجهزة قياس العمليات.

باستخدام بنية معزولة بقناة مزدوجة، تم تصميم T9802 لدعم تكوينات التوفر العالي. إنه مكون حيوي لأنظمة السلامة المجهزة (SIS)، حيث تكون صحة بيانات الإدخال ذات أهمية قصوى للحفاظ على مستوى سلامة السلامة (SIL) للدائرة الكلية. من خلال توفير بيئة كهربائية مستقرة لانتقال الإشارة، تقلل T9802 من التداخل الكهرومغناطيسي وتضمن أداءً حتميًا في قطاعات الأتمتة الصناعية سريعة الخطى.

الخصائص التقنية الرئيسية

تجمع T9802 بين معالجة الإشارات عالية السرعة والمتانة الصناعية لتلبية المتطلبات الصارمة للتطبيقات الحساسة للسلامة.

• بنية معزولة مزدوجة: تتميز بمجموعتين إدخال معزولتين، تدعم ما يصل إلى 16 إدخالًا رقميًا لكل وحدة، مما يعزز عزل الأعطال ويمنع انتشار المشكلات الكهربائية المحلية عبر النظام.

• الحصول على البيانات عالية السرعة: قادرة على سرعات أخذ عينات الإشارة تصل إلى 1 مللي ثانية، مما يوفر أوقات استجابة سريعة ضرورية لإيقاف التشغيل في حالات الطوارئ (ESD) والتشابك عالي السرعة.

• توافق جهد كهربائي متعدد الاستخدامات: يعمل ضمن نطاق مرن من 12 إلى 24 فولت تيار مستمر، مما يسمح بالتكامل مع مجموعة واسعة من مستشعرات التقارب الصناعية، ومفاتيح التحديد، وموصلات التلامس الجافة.

• تكامل الشبكة المتقدم: يدعم بروتوكول MODBUS RTU عبر اللوحة الخلفية للاتصالات AADvance، مما يتيح الإبلاغ التشخيصي السلس وتبادل البيانات مع منصات SCADA أو DCS.

• تصميم ميكانيكي متين: مصنف IP20 للحماية من الأجسام الصلبة والغبار، الوحدة مبيتة في إطار مدمج (13.1 × 8.4 × 3.5 سم) يزيد من كثافة السكة في خزانات التحكم.

• موثوقية معززة: مصنوعة من مواد صناعية ممتازة مصممة لتحمل الضغوط الحرارية والكهربائية النموذجية لأرضيات التصنيع ومنشآت المعالجة البحرية.

المواصفات الفنية

• الشركة المصنعة: ICS Triplex (روكويل أتمتة)

• رقم الموديل: T9802

• سلسلة المنتجات: نظام التحكم AADvance

• نوع الوحدة: وحدة إنهاء الإدخال الرقمي (TA)

• سعة الإدخال: 16 قناة (معزولة مزدوجة)

• جهد التشغيل: 12 فولت إلى 24 فولت تيار مستمر

• وقت الاستجابة: 1 مللي ثانية (اكتساب عالي السرعة)

• الوزن: 0.14 كجم

• الأبعاد: 13.1 × 8.4 × 3.5 سم

• الاتصالات: Modbus RTU / خدمة موجه إيثرنت

• رمز HS: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

التطبيق والصيانة

تنتشر وحدة إنهاء الإدخال الرقمي T9802 على نطاق واسع في القطاعات التي تتطلب أعلى مستويات إدارة المخاطر، بما في ذلك النفط والغاز، وتوليد الطاقة، والتصنيع الكيميائي. يسمح حجمها الصغير وتصميمها خفيف الوزن بالتركيب السهل وإجراءات الصيانة المبسطة. على الرغم من أن السلسلة وصلت إلى مرحلة التوقف الرسمي في أواخر عام 2018، إلا أن T9802 تظل ضرورية لدعم وتوسيع البنى التحتية الحالية لـ AADvance. يضمن اختيار وحدات T9802 الأصلية والجديدة تمامًا الحفاظ على شهادة السلامة لنظام التحكم الأصلي وتقليل وقت التوقف عن الصيانة إلى الحد الأدنى المطلق.
