نظرة عامة على المنتج

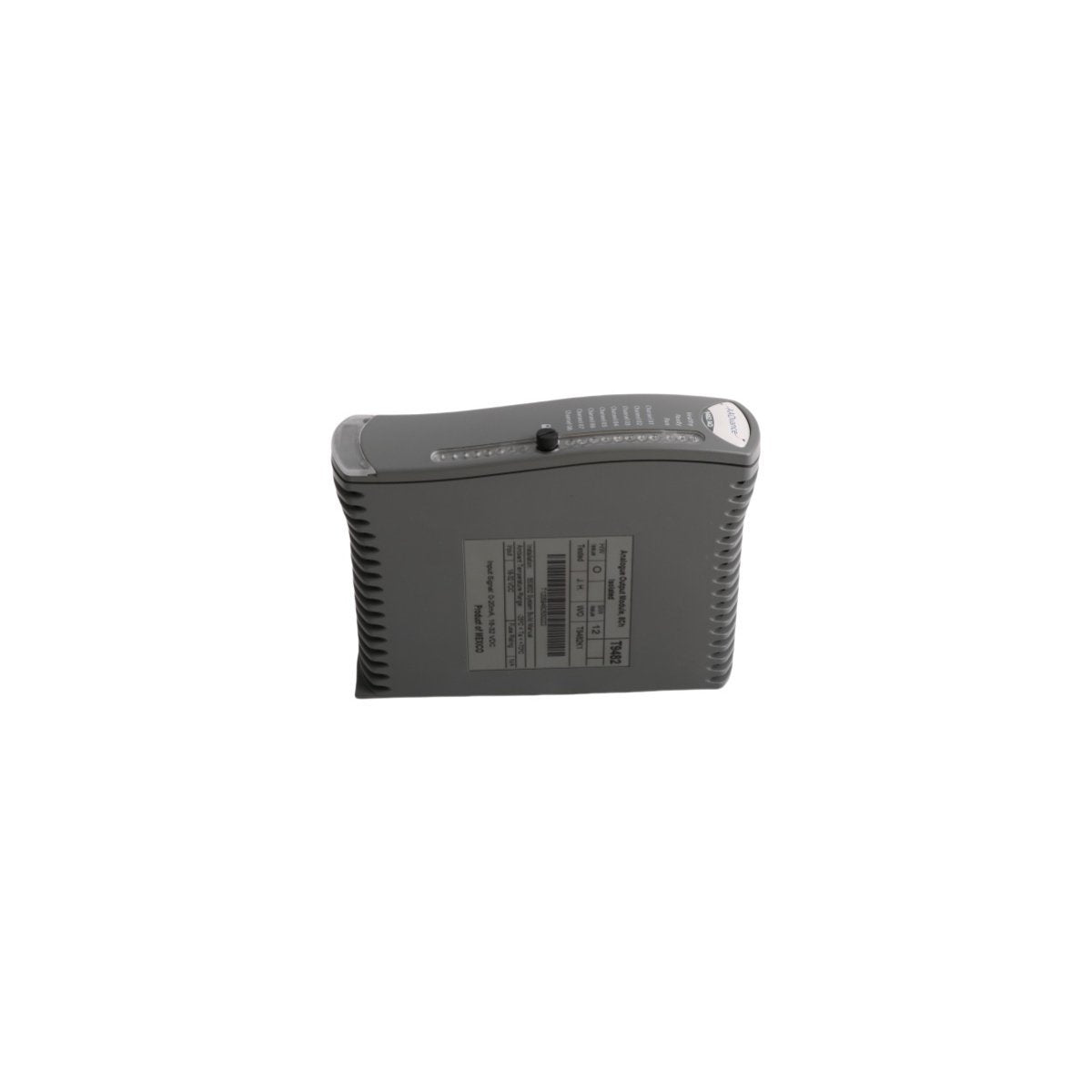

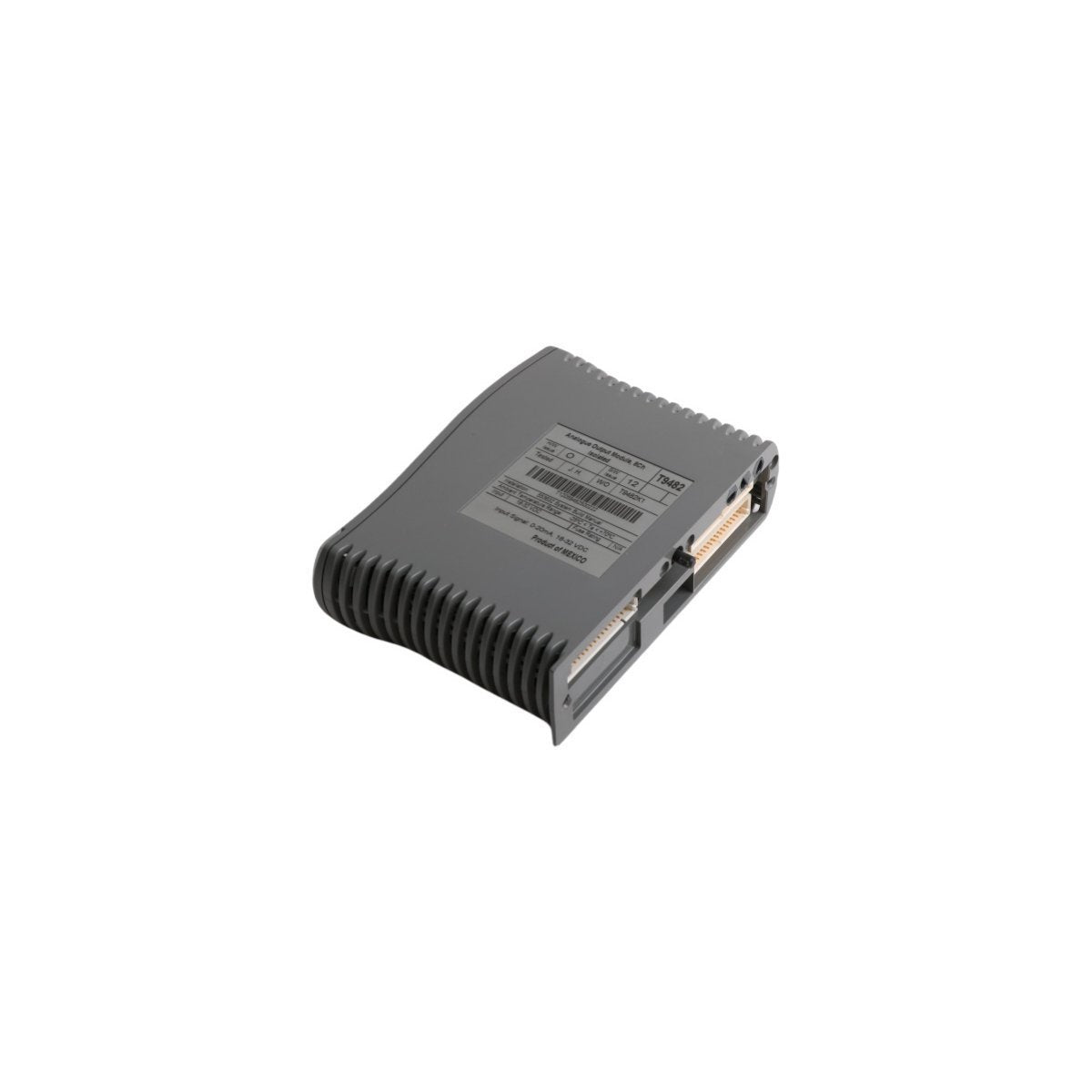

وحدة ICS Triplex T9482 هي وحدة إخراج تناظري عالية السلامة مصممة لنظام السلامة الوظيفية AADvance™. تم تصميم هذه الوحدة خصيصًا لتوفير إشارات تحكم دقيقة وموثوقة للمشغلات الميدانية مثل صمامات التعديل، والمخمدات، ووحدات التحكم في المحركات. تعمل T9482 ضمن بيئة نظام التحكم الموزع (DCS) أو بيئة PLC، وتقوم بتحويل أوامر المنطق الرقمي إلى تيارات تناظرية دقيقة تتراوح بين 4-20mA أو تيارات تعتمد على الجهد، مما يضمن انتقالات سلسة للعمليات في التطبيقات الحرجة للسلامة.

بصفتها مكونًا أساسيًا لمنصة Rockwell Automation AADvance، تم تصميم T9482 لدعم البنى المرنة، بما في ذلك التكوينات البسيطة، والمتكررة، والمثلثة. يجعل حجمها الصغير وتصميمها المعياري خيارًا مثاليًا للصناعات التي تعتبر فيها المساحة وسلامة السلامة أمرًا بالغ الأهمية، مثل المعالجة الكيميائية، والتكرير، وتوليد الطاقة.

الخصائص التقنية الرئيسية

تتميز T9482 من خلال الإشراف الدقيق على الإشارات ومقاومة البيئة الصناعية.

• قنوات إخراج مستقلة: تتميز بـ 8 قنوات عالية الأداء (ملاحظة: مكونة تقنيًا كـ 8 قنوات في المواصفات القياسية لسلسلة AADvance) قادرة على توفير إشارات مستقرة تصل إلى 50mA لكل قناة.

• تشخيصات ذكية: يراقب المراقبة المدمجة للأجهزة باستمرار صحة حلقة الإخراج، مما يوفر اكتشافًا فوريًا لمشكلات الأسلاك الميدانية أو التناقضات الداخلية للدائرة.

• العزل الجلفاني: يوفر فصلًا كهربائيًا قويًا بين الأجهزة الميدانية واللوحة الخلفية للنظام للحماية من حلقات التأريض والاضطرابات الكهربائية.

• نطاق بيئي واسع: معتمد للعمل في درجات حرارة تتراوح من -20 درجة مئوية إلى +70 درجة مئوية، مما يضمن أداءً موثوقًا به في الخزانات الميدانية غير المكيفة أو غرف التحكم عالية الكثافة.

• تكامل نظام السلامة: متوافق تمامًا مع لوحات AADvance Eurocard واللوحات الخلفية المحلية، ويدعم الصيانة الساخنة لضمان عدم انقطاع العملية أثناء استبدال الوحدة.

• التحكم المحدد: محسّن لتسليم الإشارات بزمن وصول منخفض، مما يضمن تنفيذ وظائف السلامة (SIF) بدقة مللي ثانية.

المواصفات الفنية

• الشركة المصنعة: ICS Triplex (Rockwell Automation)

• رقم الموديل: T9482

• سلسلة المنتج: نظام AADvance

• نوع الوحدة: إخراج تناظري (8 قنوات)

• مصدر الطاقة الاسمي: 24 فولت تيار مستمر

• التقييم الحالي: حتى 50mA لكل قناة

• دعم الاتصالات: RS-485 / Modbus RTU / إيثرنت عبر وحدة تحكم AADvance

• الوزن: 0.36 كجم

• الأبعاد: 4.1 × 12.7 × 16.5 سم

• درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

• رمز النظام المنسق: 8537101190

• بلد المنشأ: الولايات المتحدة الأمريكية

تطبيق النظام وطول العمر

وحدة الإخراج التناظري T9482 هي حلقة وصل حيوية في حلقات السلامة التي تتطلب شهادة SIL 2 أو SIL 3 (عند استخدامها في تكوينات متكررة/TMR). يتم نشرها بشكل متكرر في أنظمة إيقاف الطوارئ (ESD) وإدارة الحريق والغاز (F&G). تضمن قدرتها على توفير تبادل بيانات متسق من خلال البروتوكولات الصناعية أن يكون للمشغلين رؤية في الوقت الفعلي لحالة كل عنصر تحكم نهائي.

على الرغم من وضع إيقاف تشغيلها رسميًا في أواخر عام 2018، تظل T9482 مكونًا أساسيًا قديمًا للحفاظ على الملايين من أنظمة AADvance التي تعمل حاليًا في جميع أنحاء العالم. يضمن التزامها بمعايير جودة ISO 9001 وتوفر المخزون "الجديد تمامًا" من خلال الموزعين المتخصصين أن البنى التحتية الصناعية الحالية يمكنها الحفاظ على شهادات السلامة وكفاءتها التشغيلية دون الحاجة إلى إصلاحات نظام فورية ومكلفة.
