نظرة عامة على المنتج

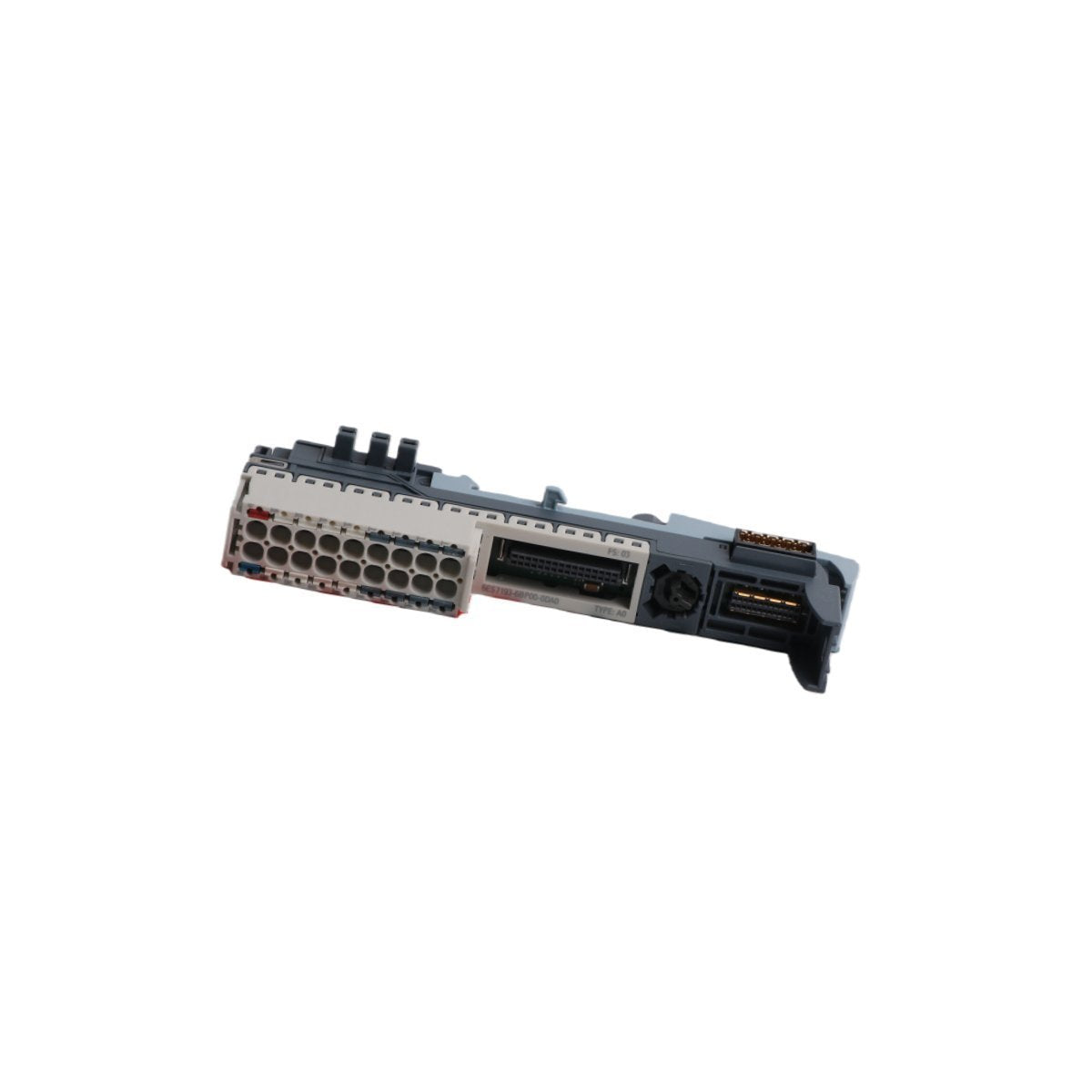

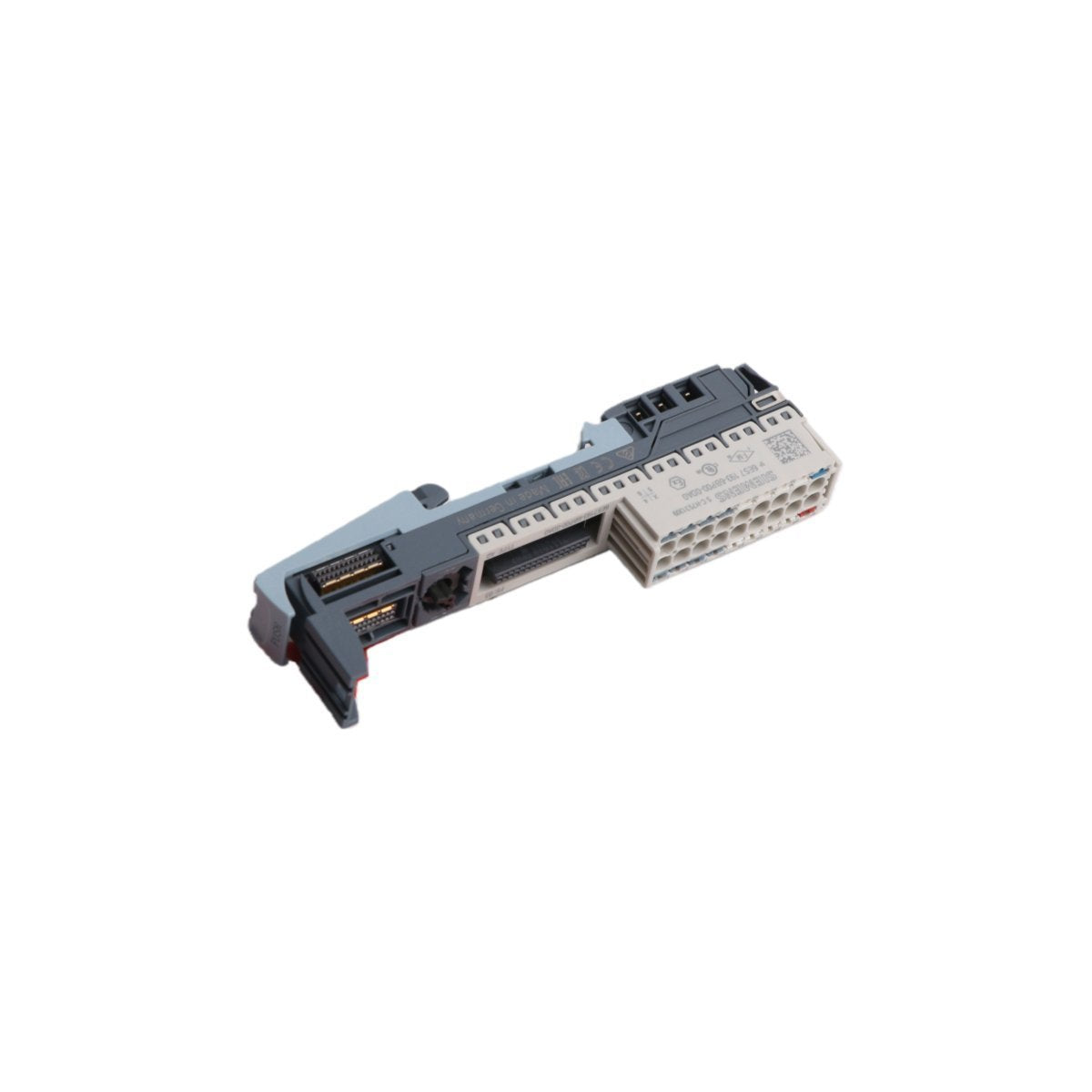

يُعد Siemens 6ES7193-6BP00-0DA0 مكونًا معماريًا أساسيًا لنظام الإدخال/الإخراج الموزع SIMATIC ET 200SP. يصنف كوحدة أساسية (BU) من النوع A0، توفر هذه الوحدة التركيب الميكانيكي والواجهة الكهربائية لوحدات إلكترونية متنوعة. تم تصميم هذا الإصدار المحدد لمواصلة مجموعة جهد قائمة، مما يعني أنها تستقبل وتمرر ناقلات الطاقة الداخلية P1 و P2 من الوحدة الأساسية السابقة في المحطة. من خلال استخدام بنية دفع داخلية ذات 16 طرفًا، فإنها تسهل الأسلاك عالية الكثافة لأجهزة الاستشعار والمشغلات مع تقليل الوقت اللازم للتجميع الأولي وصيانة الخزانة بشكل كبير.

التكوين الميكانيكي والقيود التشغيلية

تم تصميم هذه الوحدة الأساسية لبيئات عالية الكثافة، موازنة بين ملف تعريف عمودي نحيف وسعة حمل تيار عالية للأجهزة الميدانية الصناعية.

• نوع الوحدة الأساسية: النوع A0 (لون داكن لاستمرارية مجموعة الجهد)

• واجهة الطرفية: 16 طرفًا دفعًا للتوصيل بدون أدوات

• مجموعة الجهد الداخلي: استمرارية ناقلات P1/P2/AUX الحالية

• جهد الإمداد: حتى 24 فولت تيار مستمر

• سعة حمل التيار: 10 أمبير كحد أقصى لكل مجموعة جهد

• قوة العزل الكهربائي: تم اختبارها عند 707 فولت تيار مستمر (اختبار النوع)

• عرض التركيب: 15 مم

• الأبعاد: 15 مم (عرض) × 117 مم (ارتفاع) × 35 مم (عمق)

• الوزن الصافي: 0.04 كجم

• الوزن الإجمالي للتغليف: 0.052 كجم (ملاحظة: تم تصحيحه من 0.95 كجم الأصلي لدقة اللوجستيات)

• نوع التركيب: قضيب DIN القياسي 35 مم

تطبيقات القطاع الصناعي

حاويات التحكم عالية الكثافةببصمة 15 مم فقط، يُعد 6ES7193-6BP00-0DA0 مثاليًا لصناديق التحكم الموضعية حيث تكون المساحة محدودة. تسمح أطراف الدفع الخاصة به بالأسلاك السريعة لوحدات رقمية ذات 16 نقطة دون الحاجة إلى كتل أطراف إضافية، مما يضاعف بشكل فعال مساحة الرف المتاحة.

مناولة المواد الآليةفي مرافق الفرز واسعة النطاق، تدعم هذه الوحدة الأساسية التوزيع المستمر للطاقة عبر قطاعات إدخال/إخراج متعددة. يُسهل التصميم ذو اللون الداكن على موظفي الصيانة التمييز بين الوحدات المزودة بالطاقة (الوحدة الأساسية الفاتحة) والوحدات المستمرة للطاقة (الوحدة الأساسية الداكنة)، مما يقلل من مخاطر أخطاء الأسلاك.

منصات صناعة العملياتتضمن تقنية الدفع المقاومة للاهتزاز بقاء نقاط التلامس الكهربائية آمنة في المعدات المعرضة للحركة الميكانيكية، مثل منصات الكيميائيات المعيارية أو وحدات الترشيح. يحمي العزل القوي بين اللوحة الخلفية وطاقة المجال منطق PLC الحساس من الزيادات الكهربائية في جانب المجال.

إنتاج الأغذية والمشروباتتسمح موثوقيتها التشغيلية في أوضاع تركيب مختلفة بالتركيب المرن في خزائن الغسيل المصنوعة من الفولاذ المقاوم للصدأ الشائعة في معالجة الأغذية. يمكن استخدام أطراف AUX المدمجة لتوصيلات الموصل الواقي الفردية أو لتوزيع مستويات جهد إضافية مطلوبة بواسطة أجهزة استشعار متخصصة.
