نظرة عامة على المنتج

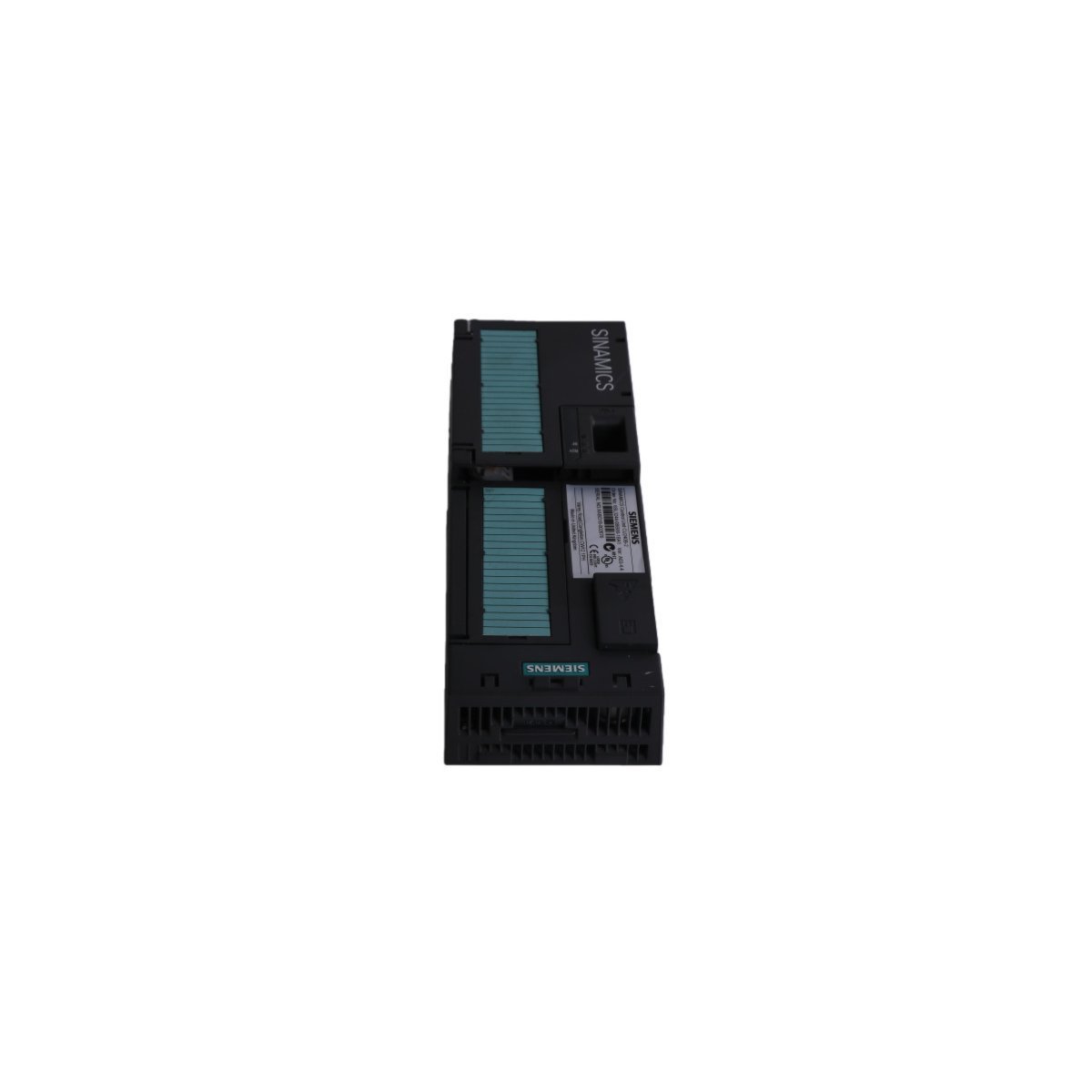

وحدة التحكم Siemens 6SL3244-0BB00-1PA1 هي وحدة تحكم متطورة تنتمي إلى عائلة محولات التردد المعيارية SINAMICS G120. تم تحديدها خصيصًا كنموذج CU240E-2 DP، وتعمل هذه الوحدة كـ "عقل" لنظام التشغيل، وهي مسؤولة عن تنفيذ خوارزميات التحكم المعقدة بالمحرك وإدارة الاتصال بين وحدة الطاقة ونظام التشغيل الآلي عالي المستوى. تتميز بتكامل شبكة PROFIBUS DP ووظائف الأمان المتخصصة (STO)، مما يوفر حلاً فعالاً من حيث التكلفة ولكنه قوي للتطبيقات القياسية في بناء الآلات. عن طريق فصل ذكاء التحكم عن أجهزة الطاقة، تسمح هذه الوحدة بصيانة متعددة الاستخدامات وقابلية تطوير النظام بسهولة.

مواصفات وحدة التحكم المدمجة وبيانات الأبعاد

تم تصميم وحدة التحكم هذه للتنظيم الدقيق وتكامل ناقل المجال عالي السرعة ضمن مساحة محدودة.

• بروتوكول الاتصال: PROFIBUS DP للتكامل السلس في بيئات SIMATIC S7.

• أوضاع التحكم: دعم التحكم المتجه (مع أو بدون جهاز تشفير)، والتحكم V/f، و FCC (التحكم في تيار التدفق).

• مجموعة الإدخال/الإخراج المدمجة: 6 مداخل رقمية، 3 مخارج رقمية، 2 مدخلات تناظرية، و 2 مخرجات تناظرية.

• تكامل الأمان: وظيفة "إيقاف عزم الدوران الآمن" (STO) المدمجة التي تصل إلى SIL 2 (EN 61800-5-2) / PL d (EN ISO 13849-1).

• واجهة البرامج الثابتة: دعم التشخيص عالي المستوى عبر USB أو لوحات التشغيل المدمجة (BOP-2/IOP-2).

• طاقة النظام: تتطلب مصدر طاقة خارجي 24 فولت تيار مستمر لإلكترونيات التحكم.

• وزن الوحدة: 0.95 كجم.

• أبعاد الوحدة: 2.5 سم × 5.1 سم × 83.8 سم.

• بلد المنشأ: ألمانيا.

• رمز التعريفة الجمركية المتناسقة (HS): 8537101190.

تطبيقات القيادة الصناعية

يُعد 6SL3244-0BB00-1PA1 خيارًا مفضلًا للقطاعات التي تتطلب تحكمًا حتميًا في السرعة واتصالًا قويًا بناقل المجال.

• تقنية الناقلات: إدارة ملفات تعريف السرعة المتغيرة والحركات المتزامنة لأحزمة النقل لمسافات طويلة وأنظمة الفرز.

• الضخ والتهوية: تنظيم المضخات والمراوح الطاردة المركزية واسعة النطاق لتحقيق تشغيل فعال للطاقة من خلال التحكم الدقيق في V/f والمتجه.

• التعبئة والتغليف والمعالجة: التحكم في منطق الدوران للخلاطات، والمطاحن، وآلات التغليف حيث يكون اتصال PROFIBUS هو المعيار لتبادل البيانات على مستوى المصنع.

• أدوات الآلات: تطبيق منطق السلامة المحلي باستخدام وظيفة STO لحماية المشغلين أثناء إعداد الآلة أو سيناريوهات التوقف في حالات الطوارئ.

• الرفع والرفع: توفير توصيل عزم دوران ثابت للرافعات الصغيرة والرافعات في التطبيقات غير التجديدية.
