نظرة عامة على المنتج

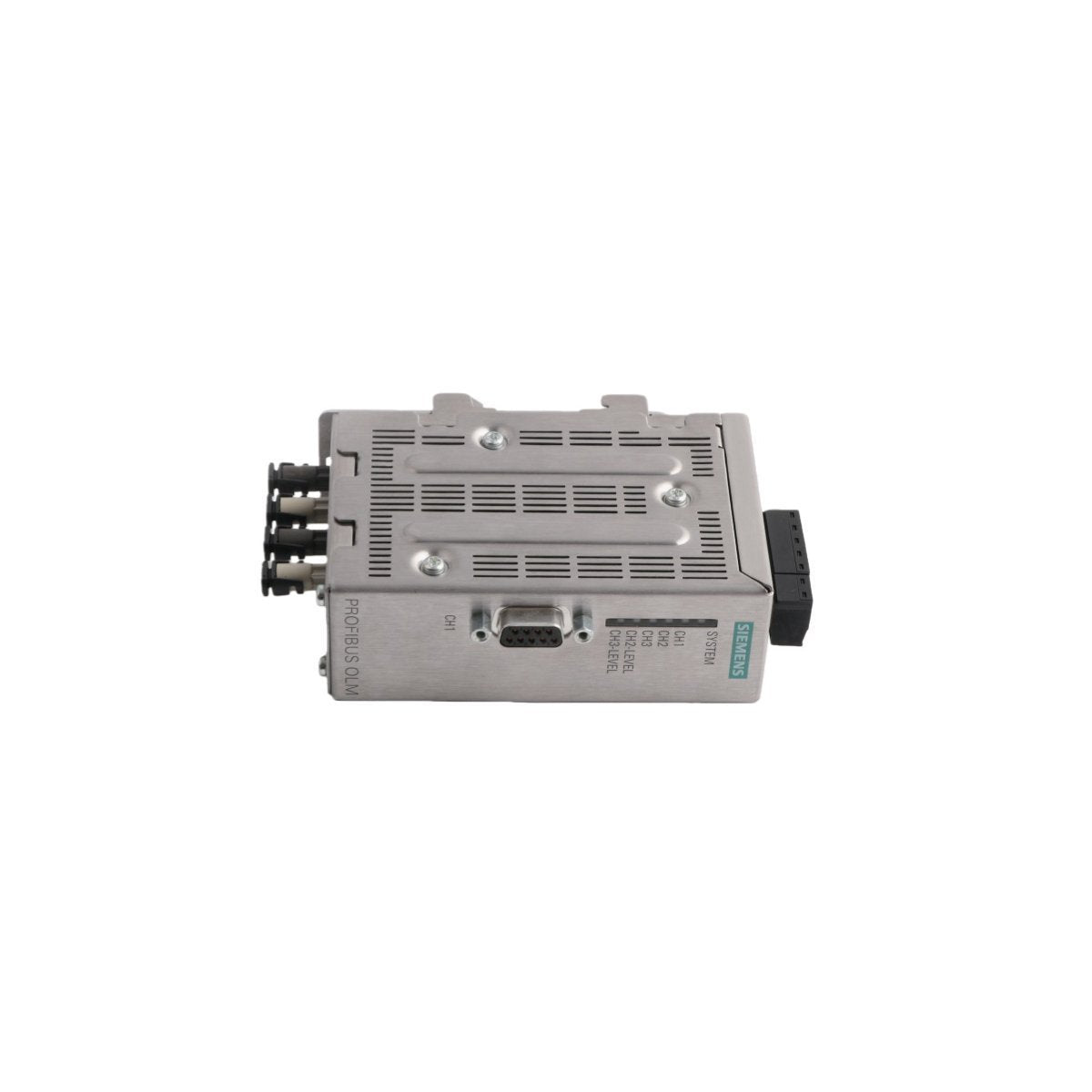

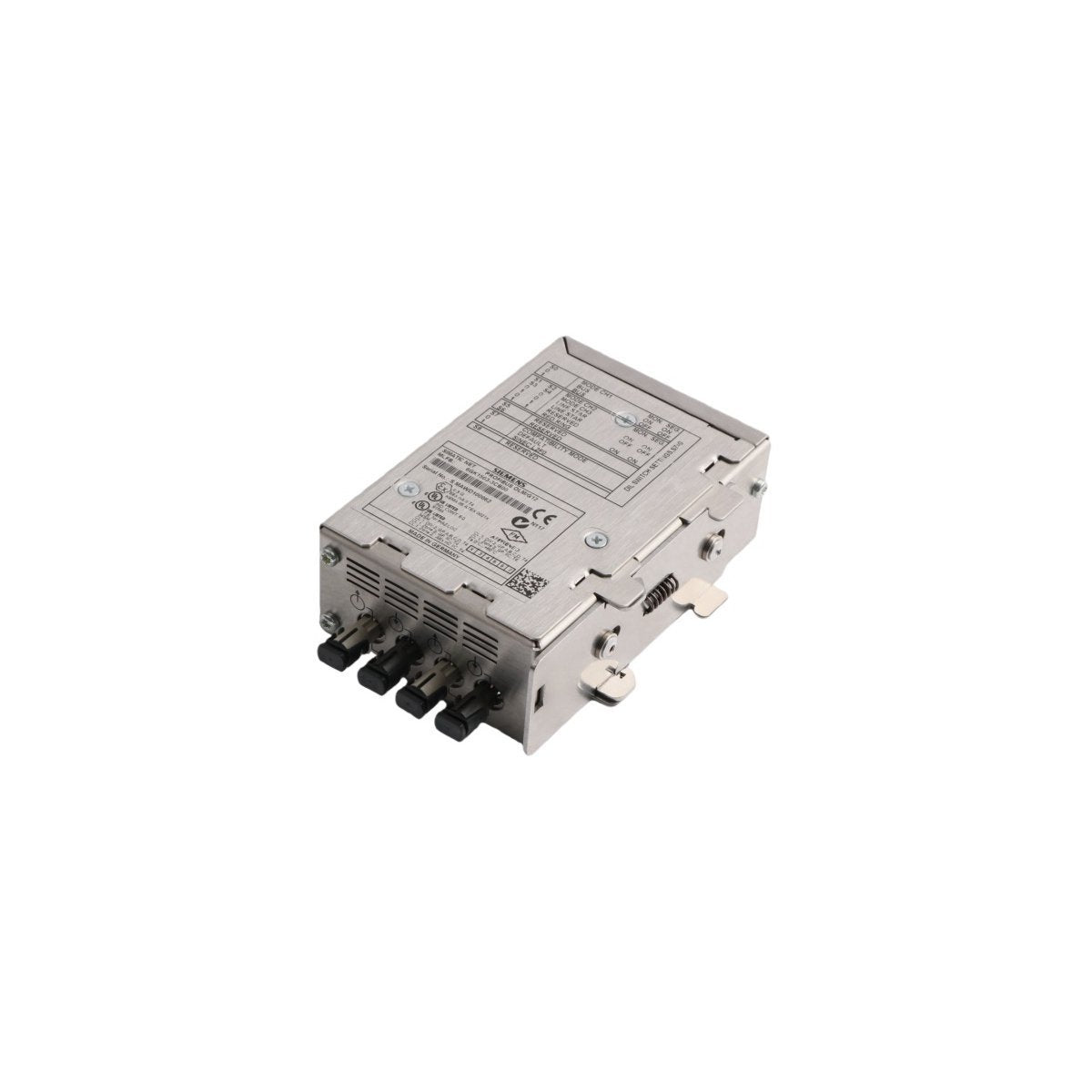

وحدة Siemens 6GK1503-3CB00 هي وحدة وصلة بصرية OLM/G12 V4.0 عالية الأداء مصممة لتحويل إشارات PROFIBUS RS485 الكهربائية إلى وسيط الألياف الضوئية الزجاجية. يُعد هذا التحويل ضروريًا للشبكات الصناعية التي تمتد لمسافات مادية كبيرة أو تعمل في بيئات عالية التداخل حيث تكون الكابلات النحاسية عرضة للضوضاء الكهرومغناطيسية أو اختلافات الجهد الأرضي. باستخدام الألياف الضوئية، توفر الوحدة 6GK1503-3CB00 عزلًا غلفانيًا كاملاً بين قطاعات الشبكة وتدعم مختلف هياكل الشبكة، بما في ذلك التكوينات الخطية والنجمية والحلقية المتكررة. يضمن تجديد الإشارة المتكامل أن تظل رسائل البيانات واضحة وخالية من الأخطاء عبر ناقل الاتصال بالكامل.

الأداء الفني ومقاييس الوحدة

صُممت هذه الوحدة للتركيب على سكة DIN وتتميز بغطاء متين مصنوع لتحقيق موثوقية طويلة الأمد في الخزانات الصناعية المتخصصة.

• الواجهات: منفذ كهربائي RS485 واحد (9 سنون Sub-D) ومنفذان بصريان (4 مقابس BFOC).

• مسافة الإرسال: تصل إلى 2,850 مترًا باستخدام الألياف الزجاجية متعددة الأوضاع القياسية.

• معدل الإرسال: يكتشف تلقائيًا سرعات PROFIBUS من 9.6 كيلوبت/ثانية حتى 12 ميجابت/ثانية.

• ميزات التكرار: تدعم إنشاء حلقات بصرية مقاومة للأعطال.

• أدوات التشخيص: وصلة إشارة مدمجة ومخرج قياس (جهد تناظري) لجودة إشارة الألياف.

• جهد الإمداد: 24 فولت تيار مستمر (مدخلات إمداد طاقة متكررة مدعومة).

• الأبعاد: 39.5 مم (العرض) × 112 مم (الارتفاع) × 74.5 مم (العمق).

• الوزن الصافي: 0.34 كجم.

• الوزن الإجمالي مع التعبئة: 0.95 كجم.

• درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية.

بنيات الشبكة الصناعية

العمود الفقري للمصانع لمسافات طويلةفي المصانع الضخمة حيث تقتصر قطاعات PROFIBUS النحاسية القياسية على 100-1000 متر حسب السرعة، تتيح الوحدة 6GK1503-3CB00 اتصالًا عالي السرعة بسرعة 12 ميجابت/ثانية عبر عدة كيلومترات. يسمح هذا بالتحكم المركزي في محطات الإدخال/الإخراج البعيدة دون الحاجة إلى مكررات متعددة.

البيئات الخارجية والبيئات ذات التوافق الكهرومغناطيسي العاليبما أن كابلات الألياف الضوئية محصنة ضد ارتفاعات التيار الناتجة عن الصواعق والتداخل الكهرومغناطيسي من المحركات الكبيرة أو المفاتيح الكهربائية عالية الجهد، يتم نشر هذه الوحدة بشكل متكرر في التعدين ومعالجة المياه وأنظمة الرافعات الخارجية. إنها تقضي بفعالية على مخاطر تلف الأجهزة الناتج عن ضربات الصواعق على خطوط الاتصال.

الأنظمة الحيوية المتكررةبالنسبة للبنى التحتية التي يكون فيها فشل الاتصال غير وارد - مثل تهوية الأنفاق أو التحكم في العمليات الكيميائية - يمكن تكوين الوحدة 6GK1503-3CB00 في حلقة بصرية. إذا انقطع كابل الألياف الضوئية، فإن الوحدة تعيد توجيه حركة المرور على الفور عبر القناة الثانوية، مما يحافظ على التشغيل المستمر.

تقسيم المناطق الخطرةتُستخدم الوحدة لتوفير فصل كهربائي كامل بين غرف التحكم "الآمنة" ومناطق المعالجة الخطرة. يضمن اتصال الألياف الزجاجية عدم نقل أي طاقة كهربائية بين القطاعات، مما يعزز ملف السلامة العام لنظام الأتمتة.
