نظرة عامة على المنتج

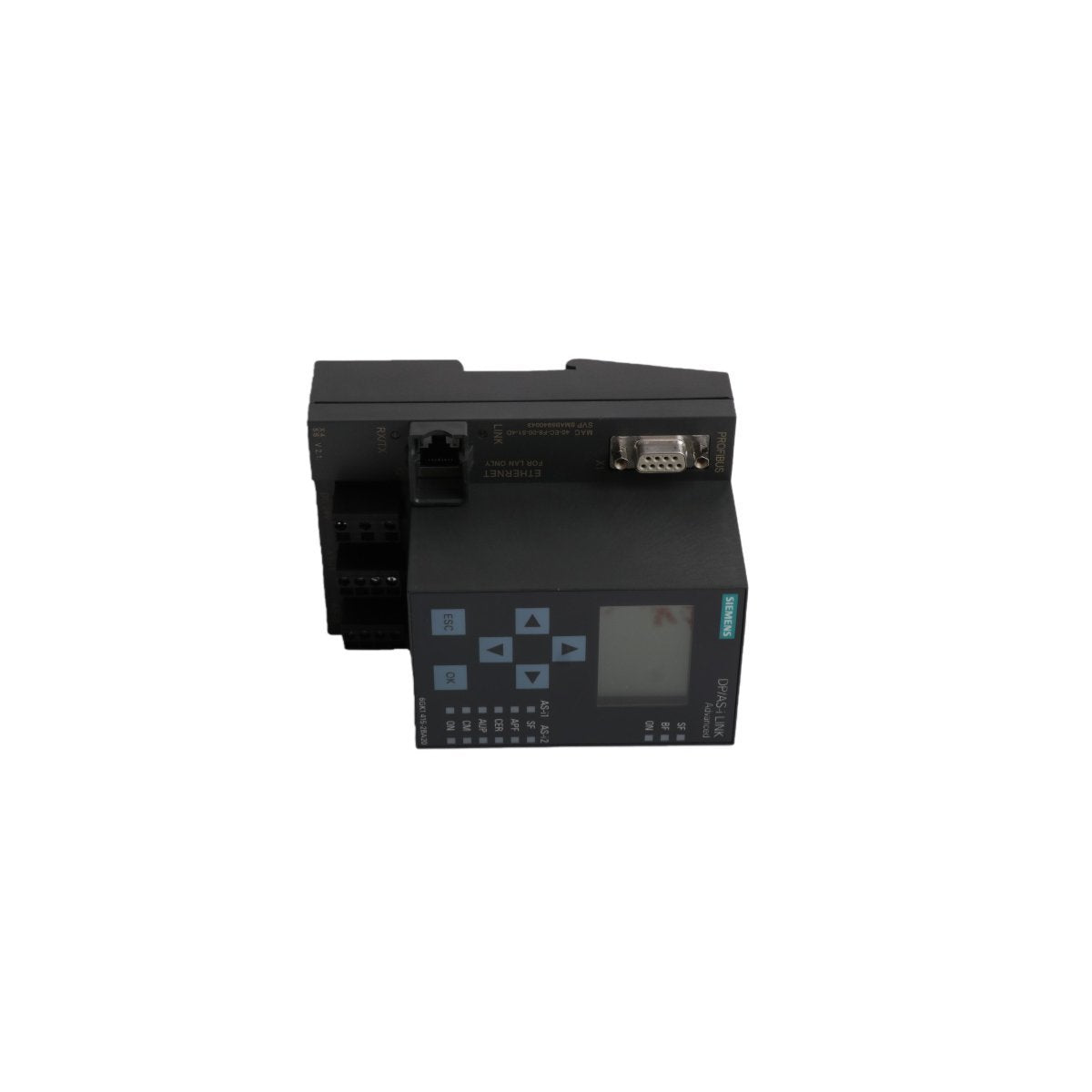

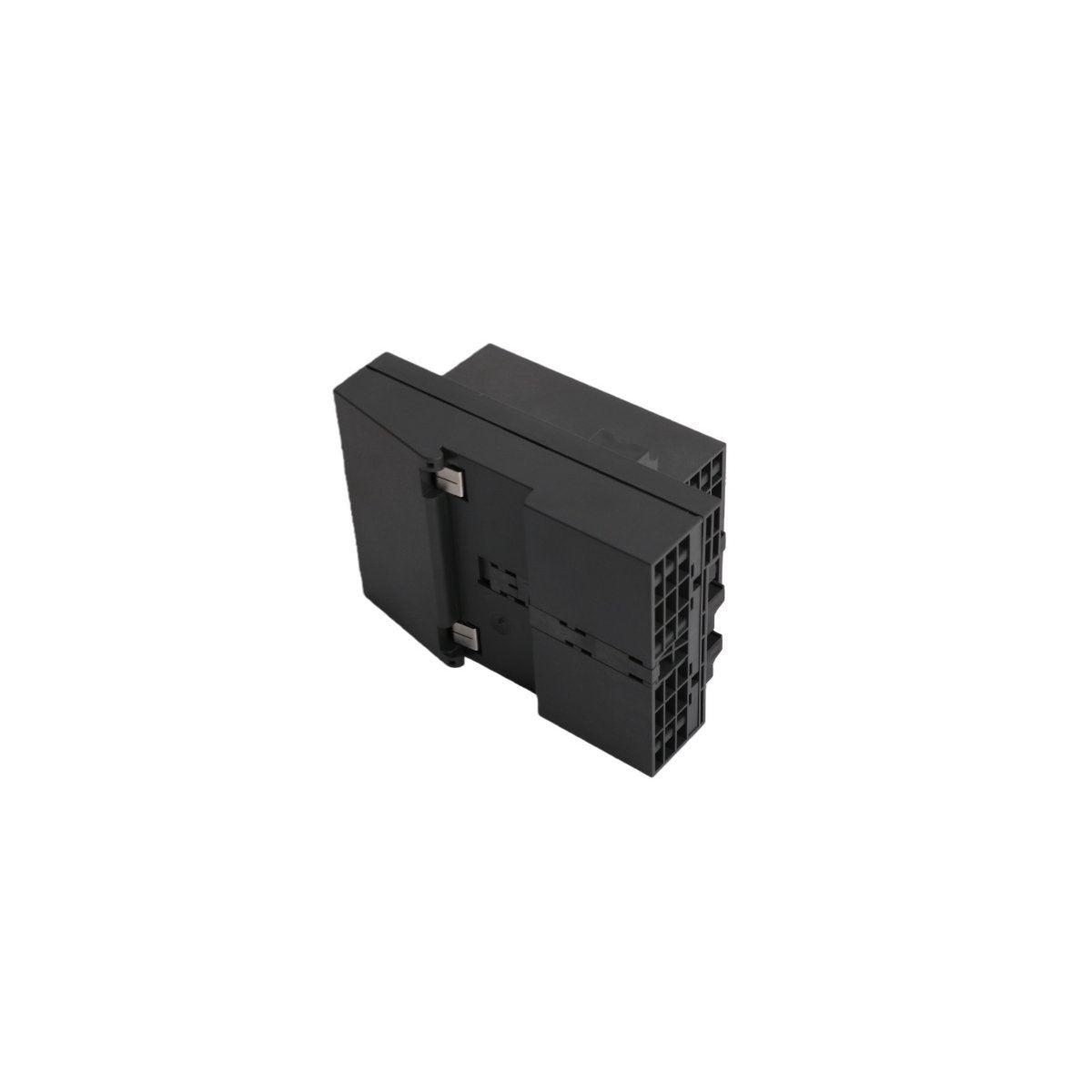

يعمل جهاز Siemens 6GK1415-2BA10 كجسر اتصال عالي الأداء، مصمم لدمج بساطة شبكات مستشعرات واجهة AS (AS-i) مع إمكانيات البيانات القوية لشبكة PROFIBUS DP. يعمل هذا الجهاز كرابط متقدم DP/AS-Interface، ويعمل كوحدة تابعة لشبكة PROFIBUS DP بينما يعمل في الوقت نفسه كوحدة رئيسية لشبكة AS-Interface. يسمح هذا الهيكل ذو الدور المزدوج لوحدة تحكم منطقية قابلة للبرمجة مركزية (PLC) بمراقبة والتحكم بما يصل إلى 62 جهازًا ميدانيًا من نوع AS-i من خلال عقدة PROFIBUS واحدة. من خلال دمج أسلاك المستوى الميداني في نظام ناقل عالي المستوى، يقلل هذا الجهاز بشكل كبير من تعقيد التثبيت وتكاليف الكابلات في بيئات التشغيل الآلي اللامركزية.

سمات الشبكات الأساسية والمقاييس الفيزيائية

تم تصميم وحدة الربط المتقدمة هذه للتشغيل السهل مع شاشة عرض مدمجة للتشخيص في الموقع وإدارة الشبكة.

• مواصفات رئيسية: AS-Interface Single Master وفقًا للإصدار V3.0

• سعة الأجهزة التابعة: يدعم ما يصل إلى 62 جهازًا تابعًا لـ AS-i (عناوين A/B)

• ملفات تعريف البروتوكول: متوافق مع ملفات تعريف Master Profiles M3 و M4

• واجهة الوصلة الصاعدة: PROFIBUS DP-V1 (9-pin Sub-D)

• معدل الباود: يصل إلى 12 ميجابت/ثانية على جانب PROFIBUS

• واجهة التشخيص: شاشة LCD مدمجة مع تنقل بأزرار ضغط

• تصنيف الحماية: IP20 للتركيب في الخزانة

• الأبعاد المادية: 90 ملم (العرض) × 132 ملم (الارتفاع) × 88 ملم (العمق)

• الوزن الصافي: 0.38 كجم

• إجمالي وزن الشحن: 0.95 كجم

• تكامل البرمجة: TIA Portal أو STEP 7 (دعم GSD مدمج)

النشر الصناعي المتخصص

تكامل نظام الحافلات المختلطةفي مصانع التصنيع واسعة النطاق، يُستخدم 6GK1415-2BA10 لربط مجموعات المستشعرات الموضعية (الصمامات، ومفاتيح التوقف الطارئ، ومفاتيح التقارب) بوحدة التحكم الرئيسية S7-400 أو S7-1500. يسمح هذا للمهندسين باستخدام كابلات AS-i المسطحة الفعالة من حيث التكلفة للأمتار الأخيرة من الاتصال مع الاستفادة من العمود الفقري عالي السرعة لشبكة PROFIBUS لنقل البيانات لمسافات طويلة.

الصيانة السريعة في الموقعتعد الشاشة المدمجة ميزة حيوية لتقنيي المنشأة. توفر تغذية راجعة مرئية فورية بخصوص أعطال الأجهزة التابعة أو أخطاء الاتصال على خط AS-i. نظرًا لأن الوحدة تدعم التعيين التلقائي للعناوين، يمكن استبدال المستشعر المعيب دون الحاجة إلى جهاز كمبيوتر محمول أو برنامج برمجة، حيث يقوم الجهاز بإعادة ضبط الجهاز الجديد تلقائيًا.

مناولة المواد ولوجستيات الناقلاتفي مرافق الفرز المعقدة، يدير هذا الجهاز المجموعة الواسعة من الخلايا الضوئية وبادئات المحركات الموزعة على طول الخط. من خلال استخدام ملف تعريف M4، يمكنه التعامل مع مستشعرات تناظرية متطورة ومحركات ذكية، مما يضمن مزامنة الفرز عالي السرعة وتتبع الحزم عبر شبكة PROFIBUS.

تصميم مبسط لخزانة التحكميعمل 6GK1415-2BA10 بشكل فعال كمجمع. بدلاً من تشغيل عشرات من أسلاك الإشارة الفردية إلى رف PLC الرئيسي، يتم توجيه جميع بيانات الإدخال/الإخراج الرقمية والتناظرية من الحقل عبر هذه الوحدة الواحدة. يؤدي هذا إلى تصميمات خزانة أنظف، وانخفاض تبديد الحرارة، وبصمة أجهزة إجمالية أصغر.
