نظرة عامة على المنتج

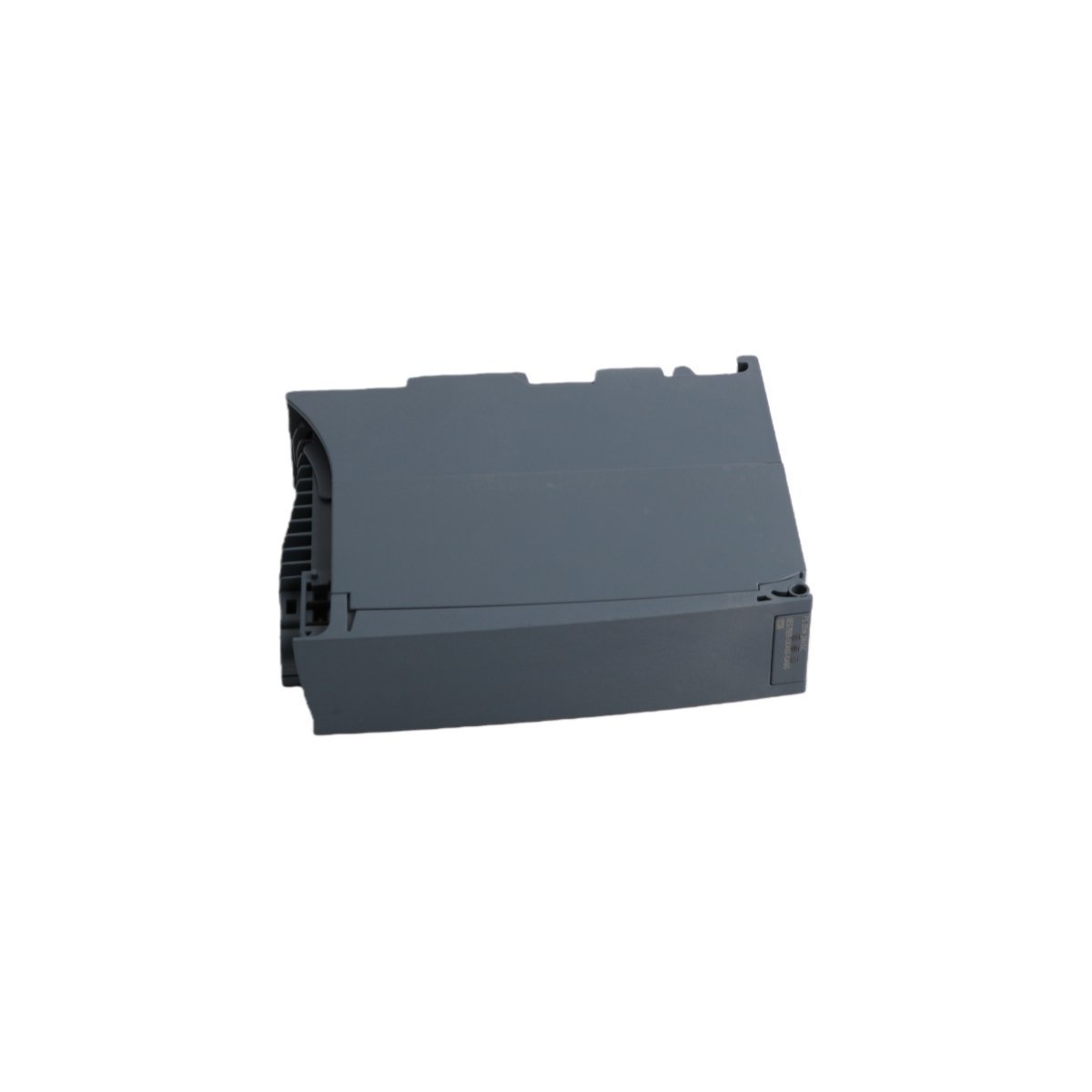

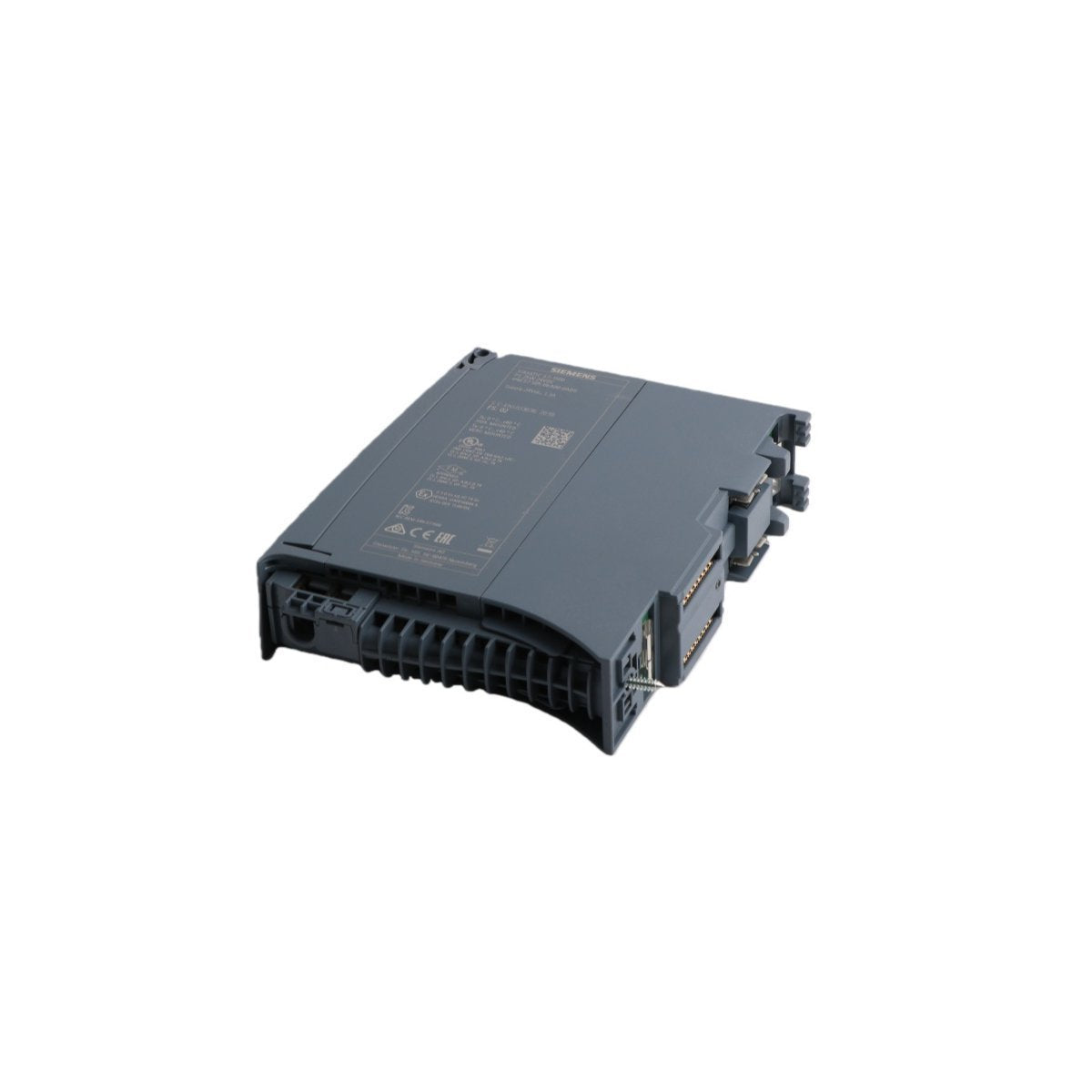

يعد Siemens 6ES7505-0KA00-0AB0 مصدر طاقة نظام عالي الكفاءة بقدرة 25 واط (PS) مصمم خصيصًا لمنصات الأتمتة SIMATIC S7-1500 وET 200MP. على عكس مصادر الطاقة الخارجية القياسية، تُعد هذه الوحدة جزءًا لا يتجزأ من بنية الرف، وهي مصممة لتغذية ناقل اللوحة الخلفية الداخلي. وهي تسد الفجوة بين مصدر التيار المستمر الخارجي بجهد 24 فولت والمتطلبات الإلكترونية الداخلية لوحدة المعالجة المركزية ووحدات الإدخال/الإخراج. من خلال ضمان تدفق طاقة ثابت ومعزول عبر اللوحة الخلفية، يحافظ 6ES7505-0KA00-0AB0 على استقرار النظام حتى في التكوينات المعقدة حيث قد يصل مصدر الطاقة المدمج لوحدة المعالجة المركزية إلى سعته القصوى.

المعلمات والبيانات الأساسية للأجهزة

صُممت هذه الوحدة للتركيب السلس على سكة DIN داخل رف S7-1500، مما يوفر حماية قوية ضد عدم الاستقرار الكهربائي الذي غالبًا ما يوجد في أرضيات المصانع.

• جهد الإدخال: 24 فولت تيار مستمر (اسمية)

• النطاق المسموح به: 19.2 فولت إلى 28.8 فولت تيار مستمر

• خرج الطاقة: 25 وات إلى ناقل اللوحة الخلفية

• تخزين احتياطي للتيار الكهربائي: 20 مللي ثانية (حسب توصية NAMUR)

• فقدان الطاقة: 6.2 وات (نموذجي)

• العزل: 707 فولت تيار مستمر (اختبار النوع بين المدخل واللوحة الخلفية)

• عرض الوحدة: 35 مم

• الأبعاد المادية: 35 مم × 147 مم × 129 مم

• الوزن الصافي: 0.35 كجم

• الوزن المعبأ: 0.95 كجم

• أداة التكوين: STEP 7 / TIA Portal V12 أو أعلى

تطبيقات صناعية استراتيجية

الرفوف المعقدة متعددة الوحداتفي منشآت S7-1500 الكبيرة التي تتميز بوحدات تناظرية ووحدات اتصال واسعة النطاق، غالبًا ما تكون طاقة وحدة المعالجة المركزية الداخلية غير كافية. يوفر 6ES7505-0KA00-0AB0 الطاقة التكميلية اللازمة لضمان عمل كل وحدة على الرف بأقصى أداء دون فقدان البيانات.

بيئات المعالجة الحساسة للجهدفي صناعات مثل المعالجة الكيميائية أو تصنيع أشباه الموصلات، يمكن أن تؤدي حتى الانخفاضات الطفيفة في الجهد إلى مقاطعة تنفيذ المنطق. تعمل وحدة تزويد الطاقة هذه كعازل، حيث تقوم بتصفية ضوضاء التيار المستمر الخارجي بجهد 24 فولت وتوفر تخزينًا احتياطيًا للتيار الكهربائي لمدة 20 مللي ثانية للحفاظ على وقت تشغيل النظام أثناء مشاكل الطاقة العابرة.

محطات الإدخال/الإخراج الموزعة (ET 200MP)عند استخدام ET 200MP في بنية موزعة عبر وحدة واجهة (IM)، يضمن مصدر طاقة النظام هذا أن وحدات الإدخال/الإخراج تتلقى تنظيم الجهد المحلي المطلوب لمعالجة الإشارات بدقة والاتصال عالي السرعة.

هياكل الطاقة الاحتياطيةمن خلال دمج هذه الوحدة في نظام مُدار بواسطة TIA Portal، يمكن للمهندسين تنفيذ إدارة طاقة متطورة وإجراءات تشخيصية، مما يضمن الإبلاغ الفوري عن أي فشل في خط الإمداد الرئيسي للصيانة الوقائية.
