نظرة عامة على المنتج

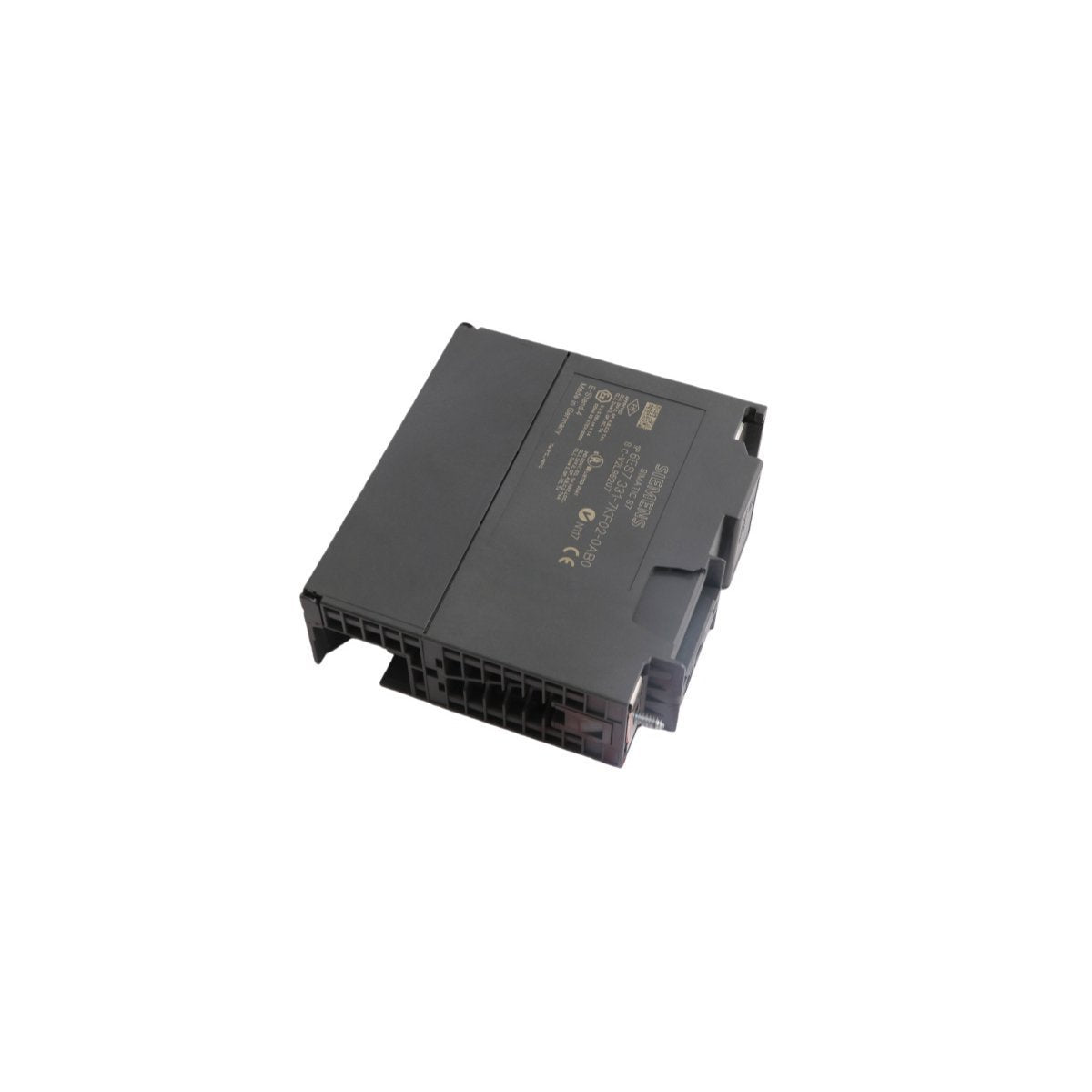

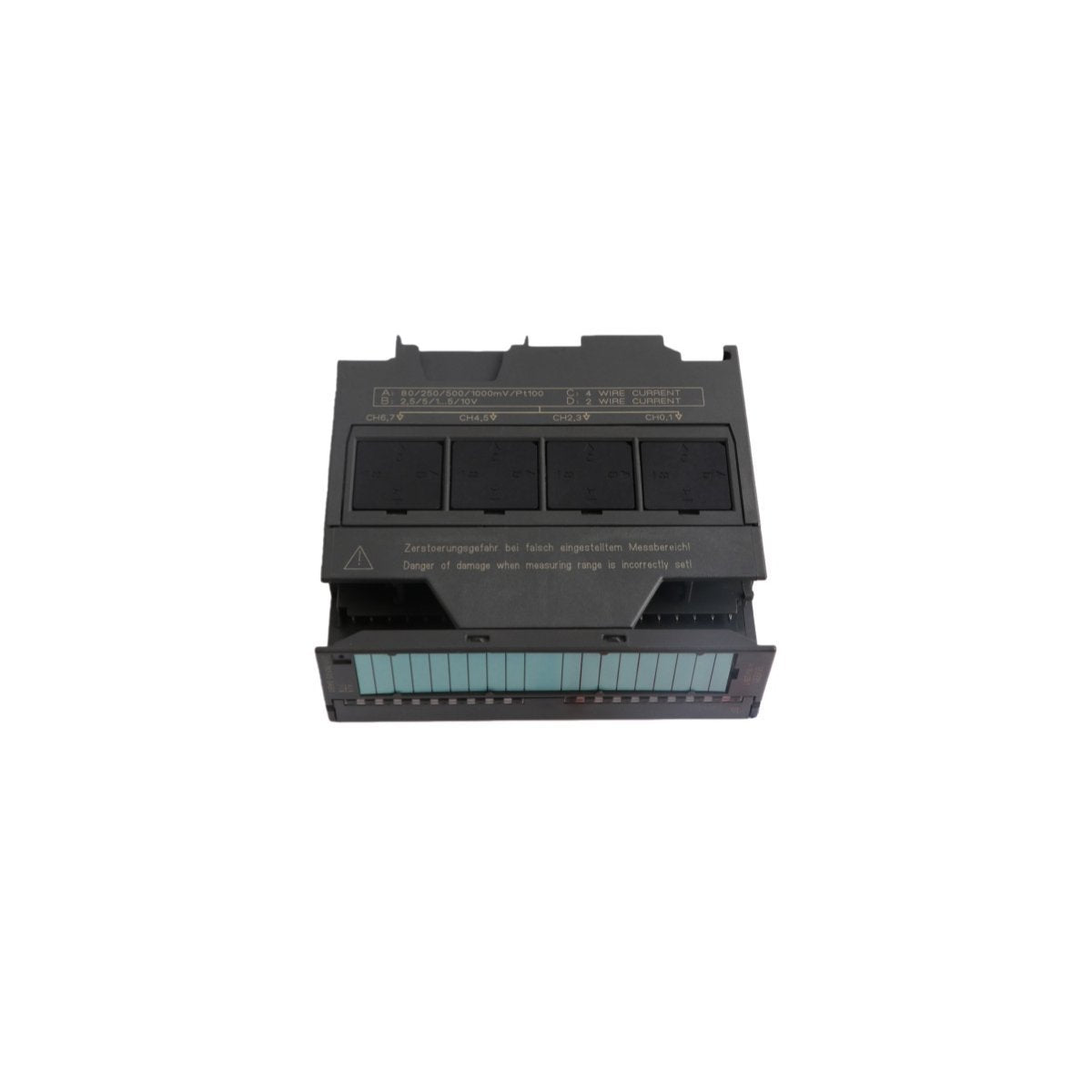

وحدة Siemens 6ES7331-7KF02-0AB0 هي وحدة إدخال تناظري (تناظري) ذات 8 قنوات عالية التكيف من سلسلة SIMATIC S7-300 SM 331. تم تصميم هذه الوحدة لسد الفجوة بين مستشعرات الحقول ووحدة التحكم المنطقية القابلة للبرمجة (PLC) المركزية عن طريق تحويل إشارات تناظرية متنوعة إلى قيم رقمية بدقة عالية. تتميز بالعزل الجلفاني بين ناقل اللوحة الخلفية وقنوات الإدخال، مما يوفر حماية قوية لوحدة المعالجة المركزية الداخلية ضد ارتفاعات الجهد والتشويش الكهربائي الشائع في البيئات الصناعية الثقيلة. يتيح التكوين المرن لأجهزتها استبدال وحدة واحدة للوحات المتخصصة المتعددة، مما يبسط مخزون قطع الغيار وتصميم الخزانة.

المعلمات المعمارية والأساسية للأجهزة

تتميز هذه الوحدة بدقتها المتغيرة وتوافقها الواسع مع أجهزة الاستشعار. توضح المواصفات التالية ملفها التشغيلي:

• كثافة الإدخال: 8 مدخلات تناظرية (منظمة في 4 مجموعات من 2).

• دقة القياس: قابلة للتكوين عند 9، 12، أو 14 بت (بالإضافة إلى علامة) اعتمادًا على وقت التكامل ومتطلبات السرعة.

• توافق الإشارة: يدعم الجهد ($\pm$80 mV إلى $\pm$10 V)، التيار (0/4 إلى 20 مللي أمبير)، المقاومة (150 إلى 600 $\Omega$)، والمزدوجات الحرارية (أنواع J، K، L، N).

• ذكاء التشخيص: كشف مدمج لانقطاع الأسلاك، وانقطاعات الأجهزة، ومراقبة التجاوز/النقصان.

• الوزن الفعلي: 0.95 كجم.

• أبعاد الوحدة: 2.5 سم × 5.1 سم × 83.8 سم (بالرجوع إلى ملف التثبيت المحدد).

• ميزة خاصة: يدعم "التبديل السريع" عند استخدامه مع ناقل اللوحة الخلفية النشط لتشغيل المصنع دون انقطاع.

نشر القطاع الصناعي

وحدة 6ES7331-7KF02-0AB0 هي مكون أساسي لاكتساب البيانات في القطاعات التي تتطلب كثافة إشارة عالية وموثوقية:

• هندسة العمليات: مراقبة تدرجات درجة الحرارة والضغط في المفاعلات الكيميائية عبر المزدوجات الحرارية وحلقات التيار من 4-20 مللي أمبير.

• التدفئة والتهوية وتكييف الهواء وأتمتة المباني: إدارة مستشعرات تدفق الهواء وإشارات المقاومة الحرارية لأنظمة التحكم البيئي واسعة النطاق.

• مرافق معالجة المياه: الحصول على بيانات دقيقة لمستوى ومعدل التدفق من محطات الضخ اللامركزية.

• آلات المصنع: دمج ملاحظات المستشعر لسرعة المحرك، والتحكم في التوتر، ومراقبة عزم الدوران في خطوط الإنتاج المتزامنة.
