نظرة عامة على المنتج

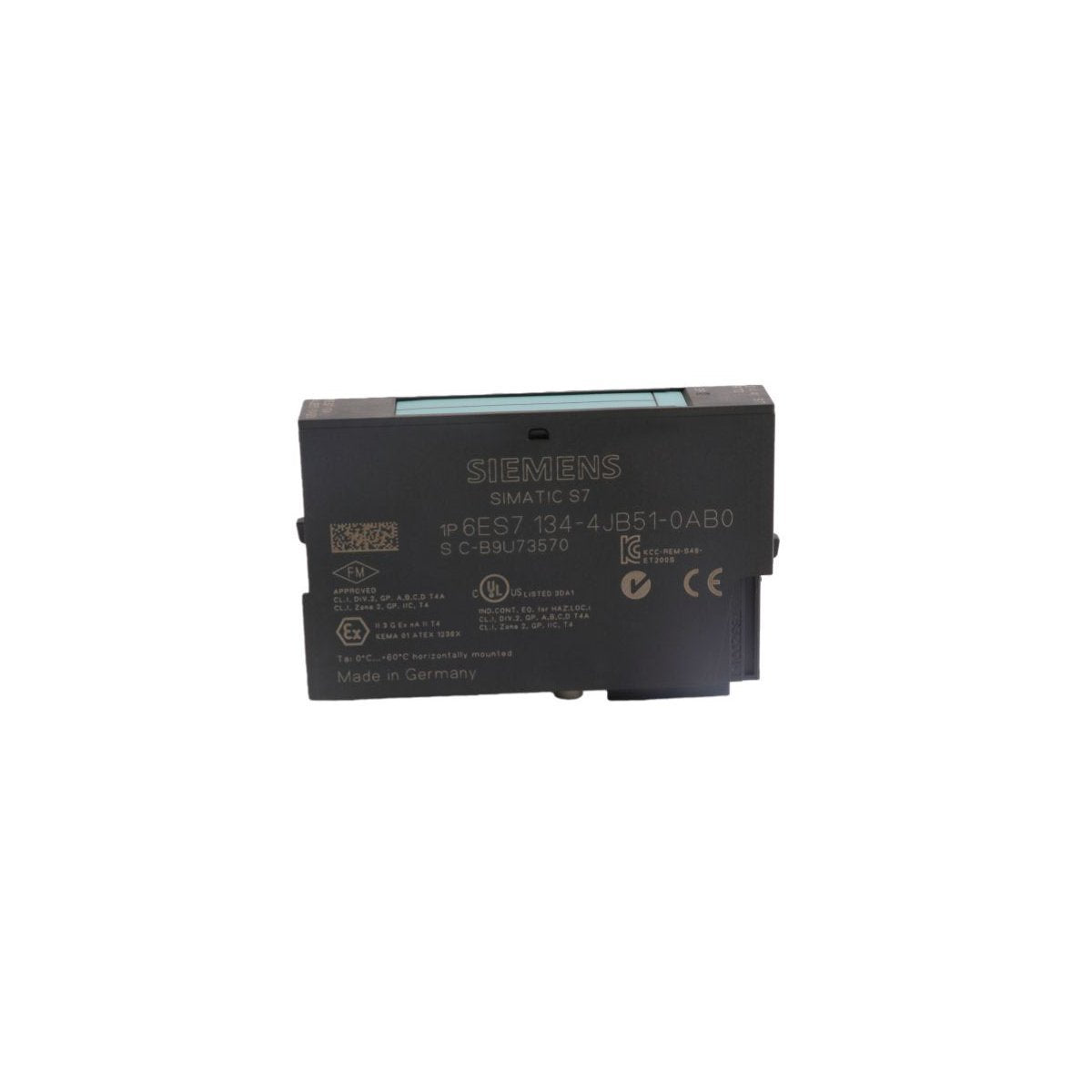

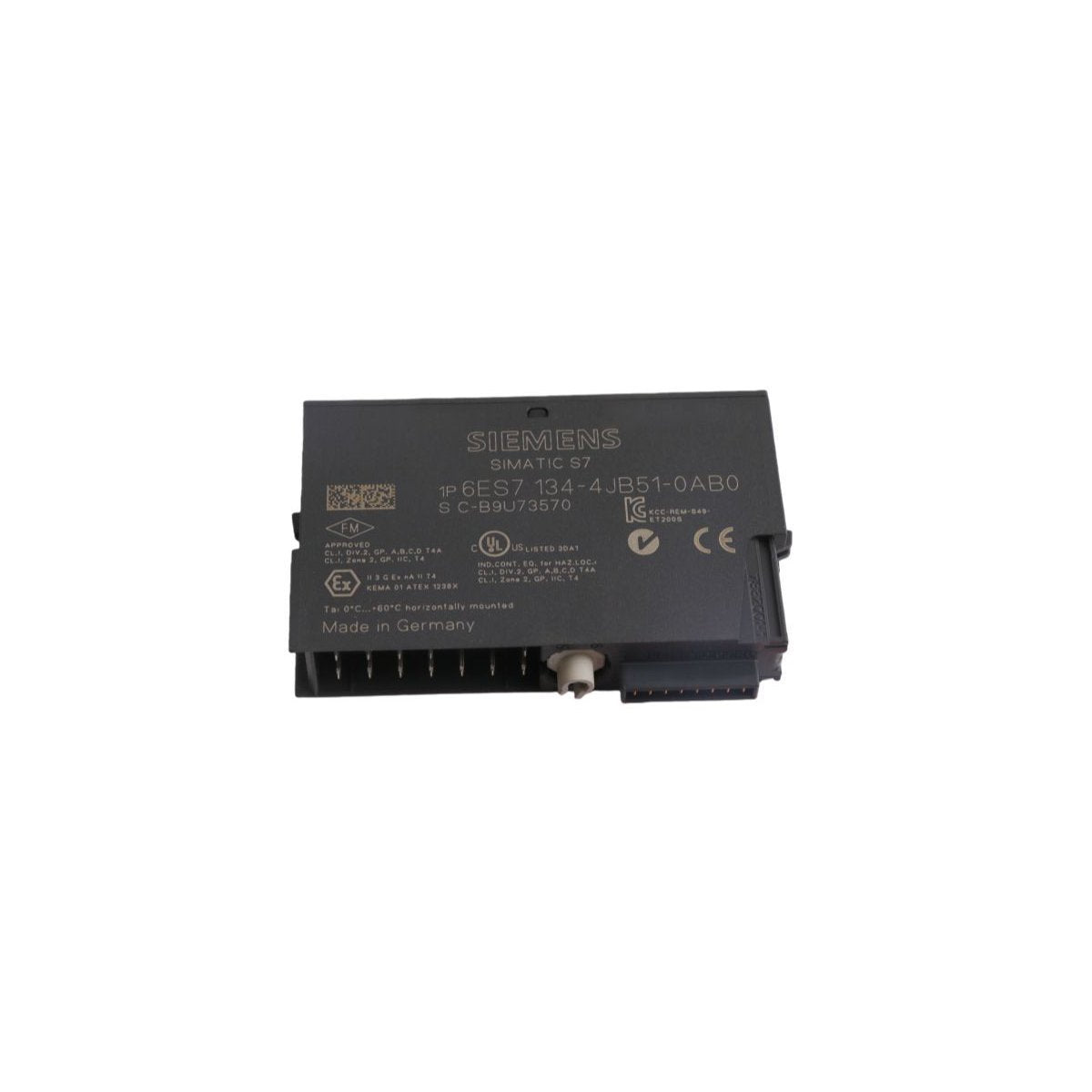

وحدة Siemens 6ES7134-4JB51-0AB0 هي وحدة إدخال تناظري عالية الدقة تعتمد على المقاومة، ومصممة لنظام الإدخال/الإخراج الموزع SIMATIC ET 200S. تم تحسين هذه الوحدة خصيصًا للقياسات الحرارية، وتتصل بكاشفات درجة حرارة المقاومة (RTDs) مثل Pt100 وNi100، بالإضافة إلى الثرمستورات PTC. تعد نقطة حاسمة لاكتساب البيانات للعمليات التي تتطلب مراقبة دقيقة لدرجة الحرارة، وتوفر دقة 15 بت بالإضافة إلى علامة للتحكم الدقيق للغاية في القياس. صُممت الوحدة "للاستبدال الساخن" داخل محطة ET 200S، مما يضمن إمكانية إجراء صيانة المصنع دون مقاطعة اتصال الرف بأكمله، بينما تحول منطق التسوية المدمج المقاومة الخام إلى بيانات درجة حرارة دقيقة تلقائيًا.

البنية التحتية للأجهزة وملف القياس

تتميز 6ES7134-4JB51-0AB0 بتكوينات الأسلاك المتنوعة والحماية الكهربائية القوية، مما يسمح لها بالتكيف مع أنواع مختلفة من أجهزة الاستشعار الميدانية.

• عدد المدخلات المرن: يدعم قناتين لاتصالات عالية الدقة 3 أسلاك و4 أسلاك، أو 4 قنوات لتكوينات 2 سلك موفرة للمساحة.

• توافق المستشعر: مُحسّن لمعيار Pt100 وNi100 RTDs، بالإضافة إلى مقاومات PTC لحماية المحرك/الملفات.

• سلامة الإشارة: يتميز بعزل كهربائي عالي الجودة عن لوحة التوصيل الداخلية للحافلة والجهد الكهربائي L+.

• دقة البيانات: دقة 15 بت + علامة تضمن الحد الأدنى من خطأ التكميم للحلقات الحرارية الحساسة.

• ذكاء التشخيص: مراقبة مستمرة لانقطاع الأسلاك، وظروف النقص في النطاق، والدوائر القصيرة (الكشف أقل من 18 $\Omega$).

• قدرة الوصلة الباردة: يمكن أن تعمل كوصلة مرجعية لوحدات المزدوجات الحرارية المجاورة داخل نفس محطة ET 200S.

تطبيقات صناعية استراتيجية

تعد وحدة RTD هذه الخيار الأول للمرافق التي تؤثر فيها دقة درجة الحرارة بشكل مباشر على جودة المنتج أو سلامة المعدات.

حماية المحركات والمحولات الحراريةمن خلال الاستفادة من إمكانيات مراقبة مقاومة PTC، يتم دمج 6ES7134-4JB51-0AB0 بشكل متكرر في مراكز التحكم في المحركات لمراقبة درجات حرارة اللفائف. يسمح هذا لوحدة التحكم المنطقية القابلة للبرمجة (PLC) بتشغيل الإنذارات أو الإغلاقات قبل حدوث تلف في العزل، مما يطيل عمر خدمة محركات القيادة الثقيلة باهظة الثمن.

المعالجة الصيدلانية والغذائيةفي البيئات التي يجب فيها التحكم بدقة في درجة حرارة الدفعة، يدعم دعم Pt100 ذو 4 أسلاك بالوحدة أخطاء مقاومة أسلاك التوصيل. يضمن هذا أن درجة الحرارة الرقمية المنعكسة في نظام التحكم الموزع (DCS) هي درجة حرارة العملية الفعلية، وهي ضرورية لتلبية معايير إدارة الغذاء والدواء (FDA) أو معايير النظافة العالية.

نظم التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة التبريد واسعة النطاقلإدارة المباني أو مبردات صناعية، توفر الوحدة كثافة 4 قنوات في إعداد سلكين. يسمح هذا بالمراقبة الشاملة لدرجات حرارة الهواء/الماء المحيط، والتغذية، والعودة عبر منشآت كبيرة باستخدام بصمة واحدة مدمجة.

مراقبة درجات الحرارة المنخفضة جداً (Cryogenic) والحرارة العاليةتعد دقة 15 بت ضرورية للتطبيقات المختبرية المتخصصة أو تطبيقات الأفران حيث يلزم تتبع الاتجاهات الدقيقة في درجة الحرارة للصيانة التنبؤية والتوصيف الحراري عالي الدقة.
