نظرة عامة على المنتج

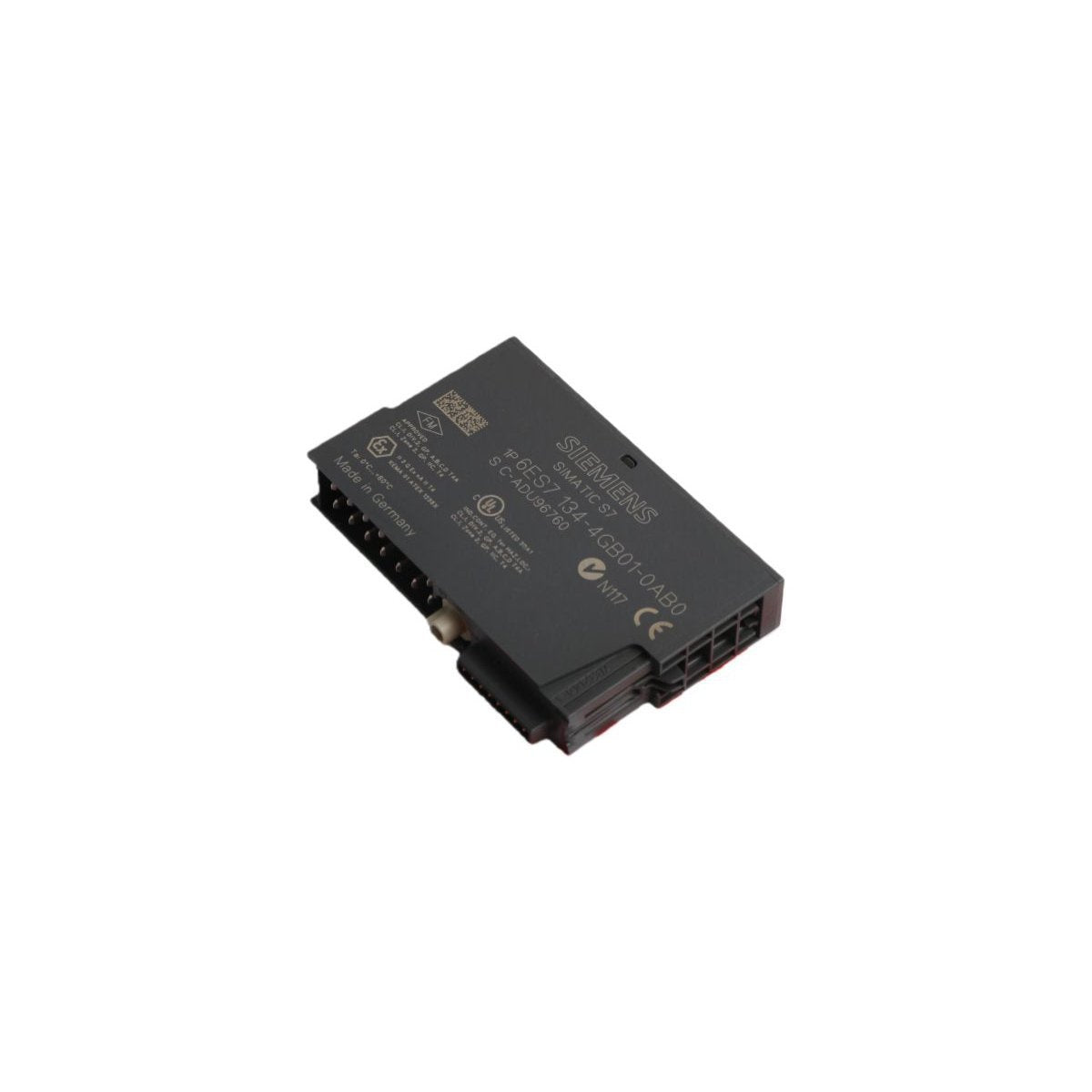

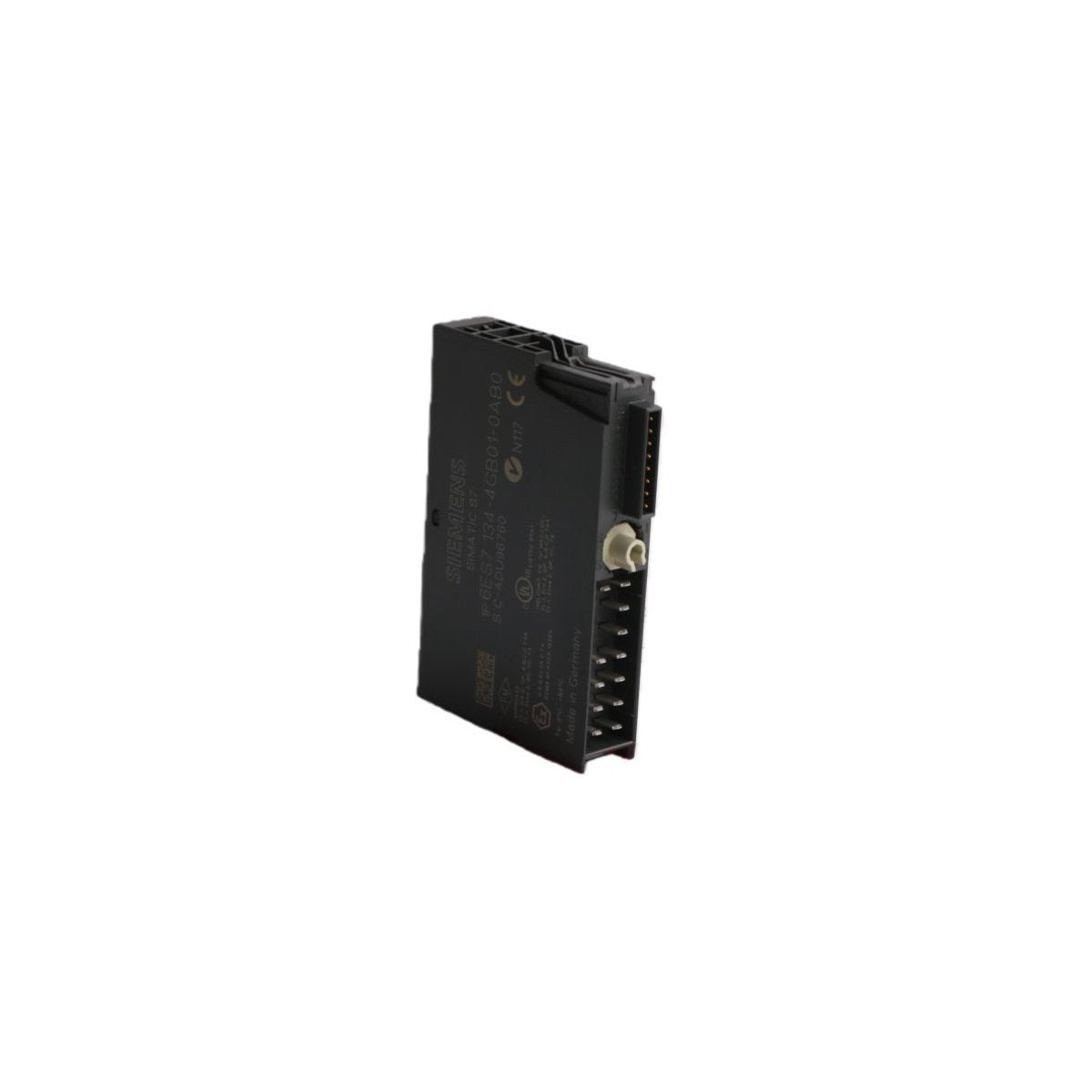

وحدة Siemens 6ES7134-4GB01-0AB0 هي وحدة إدخال تناظرية ثنائية القنوات عالية الدقة مصممة خصيصًا لسلسلة SIMATIC ET 200S من وحدات الإدخال/الإخراج الموزعة. تم تصميم هذه الوحدة الإلكترونية "2AI I 2WIRE ST" خصيصًا للتوصيل مع محولات ثنائية الأسلاك، مما يوفر واجهة حلقة تيار موثوقة من 4 إلى 20 مللي أمبير لأجهزة القياس الميدانية عن بعد. صممت بسمك 15 مم، مما يزيد من كثافة الخزانة مع الحفاظ على عزل الإشارة الفائق. عبر تفريغ معالجة الإشارة إلى المحطة الموزعة، تضمن هذه الوحدة رقمنة بيانات العملية الحيوية بدقة 13 بت ونقلها بسلاسة إلى وحدة التحكم المنطقية المبرمجة المركزية (PLC)، مما يجعلها حجر الزاوية في الحصول على البيانات الصناعية الحديثة.

المواصفات الأساسية ومنطق الأجهزة

تجمع وحدة 6ES7134-4GB01-0AB0 بين معالجة الإشارات الرقمية المتقدمة وواجهة كهربائية قوية لضمان قياسات مستقرة في البيئات المتقلبة.

• تهيئة الإدخال: قناتان مخصصتان لمحولات التيار ثنائية الأسلاك.

• دقة الإشارة: دقة 13 بت، توفر رقمنة عالية الدقة لنطاق 4-20 مللي أمبير.

• تنعيم الإشارة المدمج: يتميز بأربعة مستويات قابلة للبرمجة من التصفية الرقمية لقمع ضوضاء العملية والتداخل الكهربائي.

• أداء التحويل: يحافظ على وقت دورة قدره 65 مللي ثانية لكل قناة لتحديثات البيانات المتسقة.

• إدارة الأعطال: مؤشر "SF" (خطأ النظام) مدمج للكشف الفوري عن أخطاء المجموعة أو فشل التهيئة.

• هندسة الأسلاك: تدعم توصيلات الإشارة القياسية Mn+/Mn- والتأريض Mana لتحقيق نسب إشارة إلى ضوضاء محسّنة.

الانتشار الميداني الاستراتيجي وحالات الاستخدام

تعد بطاقة الإدخال التناظري هذه الحل المفضل للقطاعات التي تتطلب مراقبة مستمرة وعالية الدقة لديناميكيات السوائل والحرارة.

مراقبة المواد الكيميائية والعملياتتُستخدم 6ES7134-4GB01-0AB0 بشكل متكرر لمراقبة أجهزة إرسال الضغط والمستوى في منشآت تخزين المواد الكيميائية. تعمل قدرة حلقة الطاقة ثنائية الأسلاك على تبسيط توصيلات الأسلاك الميدانية، بينما تضمن دقة 13 بت اكتشاف حتى التغييرات الدقيقة في مستويات الخزان والإبلاغ عنها إلى نظام التحكم.

إدارة المياه والبيئةفي محطات معالجة مياه الصرف الصحي، تتتبع هذه الوحدة معدلات التدفق ومستويات الأكسجين المذاب. تعد مستويات التنعيم القابلة للتعديل مفيدة بشكل خاص هنا، مما يسمح للنظام بتصفية ضوضاء "التدفق" التي غالبًا ما توجد في تطبيقات قياس السوائل، مما يؤدي إلى حلقات تحكم مستقرة.

نظام التدفئة والتهوية وتكييف الهواء بالمصنع والتحكم في الغرف النظيفةللتحكم البيئي عالي الدقة، تتصل الوحدة بأجهزة إرسال الرطوبة ودرجة الحرارة. يسمح حجمها الصغير بتثبيت وحدات متعددة في صناديق توصيل محلية صغيرة، مما يسهل المراقبة الموزعة عبر منشآت الغرف النظيفة الكبيرة.

تتبع الطاقة والمرافقفي مراكز توزيع الطاقة، تراقب الوحدة محولات التيار لتتبع توازن الحمل واستهلاك الطاقة. يحمي عزلها الكهربائي اللوحة الخلفية من العابرين، مما يضمن طول عمر محطة ET 200S بأكملها.
