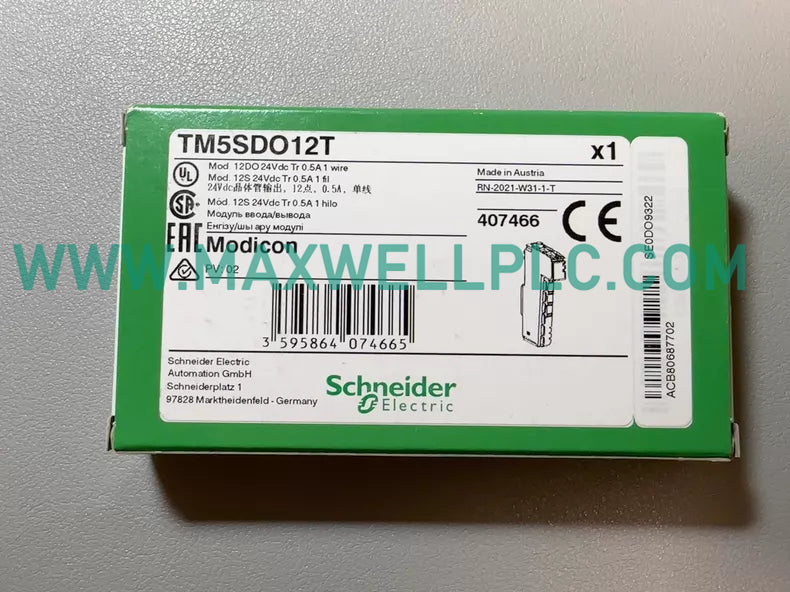

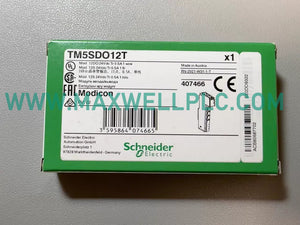

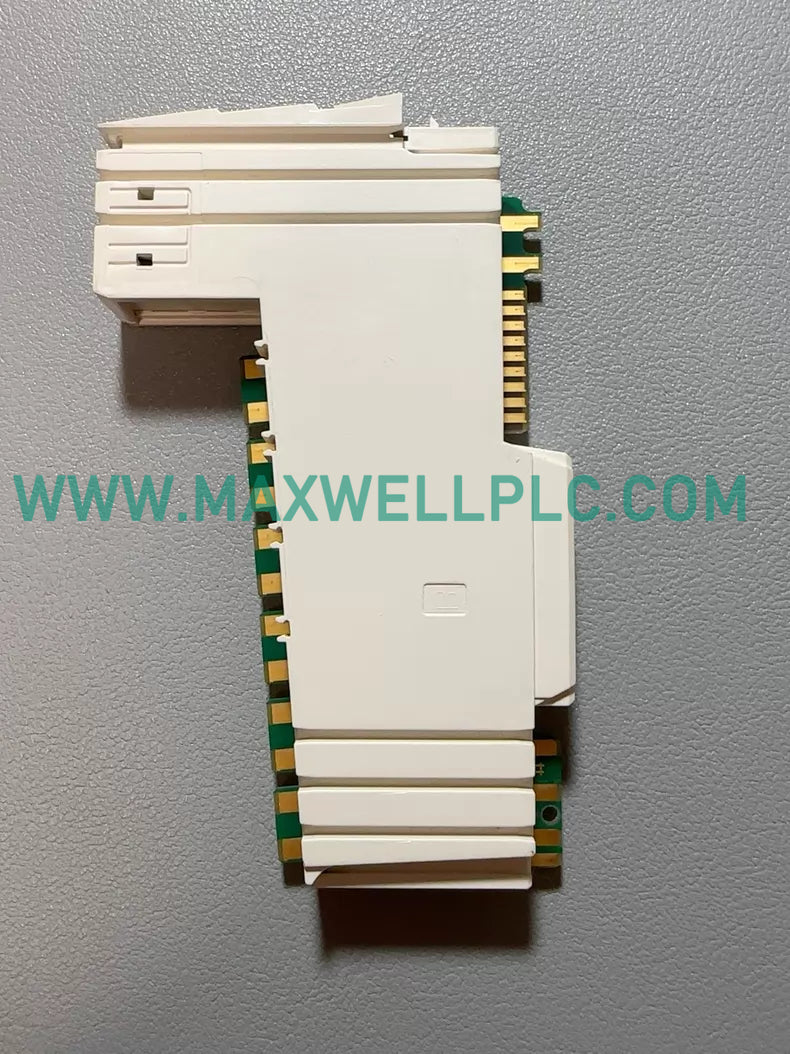

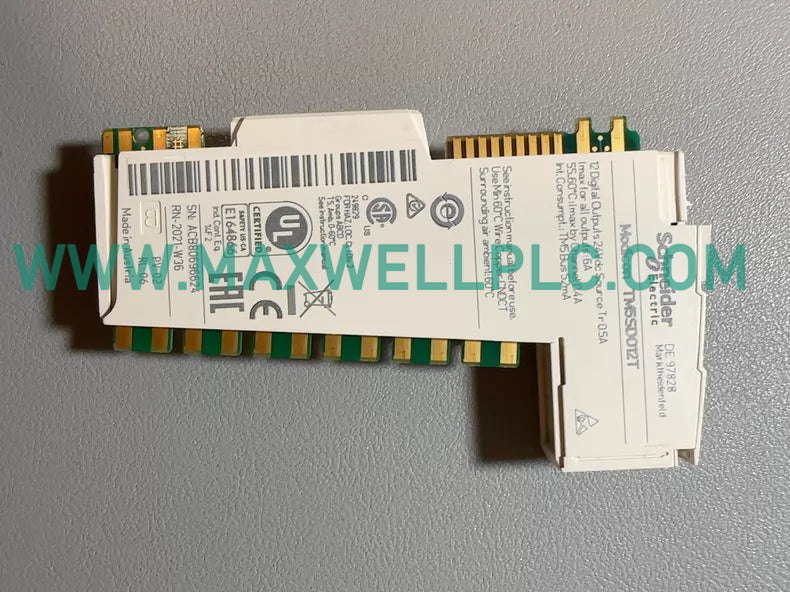

وحدة المخرجات المنفصلة TM5SDO12T من شنايدر إلكتريك موديكون TM5
-
الأبعاد: 2.00 سم × 5.40 سم × 10.50 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Schneider Electric TM5SDO12T (وحدة الإخراج المنفصلة TM5SDO12T) لإخراج الإشارة المنفصلة في بيئات وحدة التحكم Modicon TM5 و PacDrive LMC، وتوفر تنفيذًا كهربائيًا ماديًا مباشرًا لـ 12 أمر تبديل منطقي للمصدر.
تحديد الموديل وسياق السلسلة
يُعد TM5SDO12T وحدة إخراج ترانزستور ذات 12 قناة تستخدم بنية اتصال سلك واحد. وقد تم تصميمها خصيصًا للتكامل ضمن نظام شرائح I/O الموزع Modicon TM5، وهي متوافقة مع وحدات التحكم في الحركة PacDrive LMC ومنصات وحدات التحكم المنطقية M258 و LMC058.
المواصفات الفنية للأجهزة
| المعلمة | المواصفة |
| الموديل | TM5SDO12T |
| العلامة التجارية | شنايدر إلكتريك |
| الأصل | الرجوع إلى ملصق المنتج |
| الوزن | 0.025 كجم |
| أبعاد الشحن | 2.00 سم × 5.40 سم × 10.50 سم |
| درجة حرارة التشغيل | -10 إلى 55 درجة مئوية (أفقيًا) / -10 إلى 50 درجة مئوية (رأسيًا) |
| استهلاك الطاقة | 52 مللي أمبير عند 5 فولت تيار مستمر / 48 مللي أمبير عند 24 فولت تيار مستمر |
| منطق الإخراج | المصدر |
| جهد الإخراج | 24 فولت تيار مستمر (نطاق 20.4 إلى 28.8 فولت تيار مستمر) |
| التيار المقدر | 0.5 أمبير لكل قناة / 6 أمبير لكل مشترك |
| وقت الاستجابة | <= 300 ميكرو ثانية (الحالة 0 إلى 1 / 1 إلى 0) |
تكامل المتحكم الصناعي
يدعم TM5SDO12T توسيع كثافة الإدخال/الإخراج ضمن بنية ناقل TM5، مما يتيح التكوين الدقيق لهندسة التحكم الموزعة. يتم الحفاظ على التوقيت المحدد عبر ناقل اللوحة الخلفية، مما يضمن التزامن مع دورات حركة PacDrive LMC. يتم إجراء إدارة البرامج الثابتة والمعايرة من خلال بيئات برنامج SoMachine أو EcoStruxure Machine Expert، والتي تحكم دورة اتصال الناقل وفحص تشخيص الوحدة.
معلومات الطلب
-
وحدة إخراج منفصلة TM5SDO12T × 1
-
ورقة وثائق فنية × 1
-
ملاحظة: مطلوبة كتل طرفية لتوصيلات الأسلاك الميدانية ويتم توفيرها عادة كجزء من مجموعة القاعدة الحافلة أو تباع بشكل منفصل اعتمادًا على تكوين النظام المحدد.
إجراءات التثبيت الميداني
-
التركيب: قم بتثبيت الوحدة على سكة DIN الخاصة بنظام TM5. تأكد من المحاذاة الصحيحة لموصل الناقل للحفاظ على الاستمرارية الكهربائية عبر تجميع الشرائح.
-
الكابلات: استخدم تكوينات الأسلاك الفردية كما هو محدد. تأكد من أن مقاسات الأسلاك تتوافق مع سعة الكتلة الطرفية للحفاظ على سلامة IP20 وأمان الاتصال.
-
التأريض: قم بتعيين مراجع جهد مشتركة لقطاع طاقة الإدخال/الإخراج بجهد 24 فولت تيار مستمر. استخدم ميزات توزيع الطاقة المتكاملة لقواعد الناقل لتقليل حلقات الأسلاك الخارجية.
-
الحماية: قم بتطبيق حماية حمل حثي خارجية (صمامات طيران خلفية) على جميع المخرجات الحثية لمنع تلف الترانزستورات الداخلية بسبب EMF الخلفي.
الأسئلة الشائعة
-
س: هل تدعم هذه الوحدة التبديل السريع أثناء تشغيل النظام النشط؟
ج: لا، لا تدعم TM5SDO12T التبديل السريع. افصل طاقة النظام ومصدر طاقة الإدخال/الإخراج الخارجي قبل محاولة إزالة الوحدة أو استبدالها.
-
س: هل يمكنني توصيل أحمال سلكين مباشرة بالمخرجات؟
ج: نعم، على الرغم من أنه يوصى باستخدام وحدة TM5SPDG12F لتوزيع المشتركات لتسهيل التوصيل الصحيح لمسار العودة بجهد 0 فولت تيار مستمر للأجهزة ذات السلكين.
-
س: ما هو الغرض من تصنيف تيار المشترك 6 أمبير؟
ج: هذا هو أقصى تيار مجمع مسموح به لدائرة المشتركات الإخراجية بأكملها؛ يجب عدم تجاوز هذا الحد حتى لو كانت تيارات القنوات الفردية ضمن حد 0.5 أمبير.
-
س: هل الوحدة محمية ضد الدوائر القصيرة؟
ج: لا تتميز الوحدة بحماية فردية للدوائر القصيرة للقنوات. يجب تركيب صمامات خارجية أو قواطع دوائر في مسار توزيع الطاقة.
-
س: ماذا يشير مؤشر LED الأحمر في الوحدة؟
ج: يشير مؤشر LED الأحمر إلى وجود خطأ أو خطأ في مصدر الطاقة ضمن قطاع الطاقة المحلي للوحدة.
-
س: هل يمكن لهذه الوحدة العمل في وضع التركيب الرأسي؟
ج: نعم، ولكن نطاق درجة حرارة التشغيل يتم تخفيضه إلى 50 درجة مئوية كحد أقصى، مقارنة بحد 55 درجة مئوية للتركيبات الأفقية.
-
س: ما هي قدرة تيار الذروة للمخرجات؟
ج: تدعم الوحدة تيار ذروة إخراج يبلغ 12 أمبير، وهو يخضع بشكل صارم للمدة المحددة والقيود الحرارية لمرحلة الإخراج.
-
س: هل توفر الوحدة عزلًا جلفانيًا بين القنوات؟
ج: لا، المخرجات مرجعية داخليًا للمشترك؛ يتم توفير العزل الجلفاني بين مراحل الإخراج وناقل منطق اللوحة الخلفية الداخلية.
