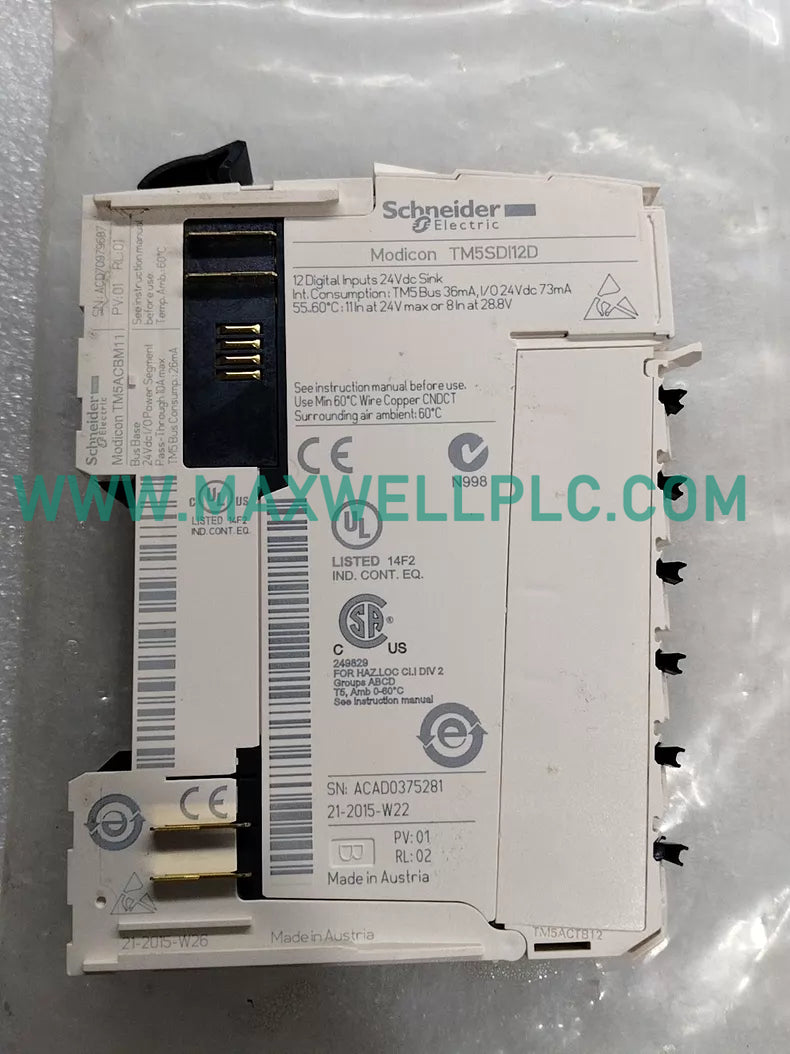

وحدة إدخال منفصلة TM5SDI12D Modicon TM5 من شنايدر إلكتريك
-
الأبعاد: 10.50 سم × 6.00 سم × 2.00 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
وحدة Schneider Electric TM5SDI12D، والمصنفة أيضًا باسم وحدة الإدخال المنفصلة TM5SDI12D، تعمل كمكون أجهزة مخصص للحصول على الإشارات ضمن أنظمة تحكم Modicon TM5.
التهيئة وبنية النموذج
تعمل TM5SDI12D كوحدة إدخال رقمية عالية الكثافة مصممة لتحويل إشارات 24 VDC على مستوى المجال إلى متطلبات المستوى المنطقي للوحة الخلفية. توفر هذه الوحدة 12 إدخالًا منفصلاً، تدعم تكوينات منطق NPN (sink). تسهل الدائرة بنى توصيل سلك واحد، مما يقلل من متطلبات كثافة المحطات الطرفية للتكامل في عمليات نشر منصة PacDrive LMC أو Modicon M258/LMC058.
معلمات الأداء الفني
| المعلمة | المواصفات |
| النموذج | TM5SDI12D |
| العلامة التجارية | Schneider Electric |
| المنشأ | الرجوع إلى الملصق المادي |
| الوزن | 0.025 كجم |
| أبعاد الشحن | 10.500 سم × 6.000 سم × 2.000 سم |
| درجة حرارة التشغيل | -10 إلى 55 درجة مئوية (أفقيًا) |
| استهلاك الطاقة | 36 مللي أمبير عند 5 فولت تيار مستمر، 73 مللي أمبير عند 24 فولت تيار مستمر |
| عدد الإدخالات المنفصلة | 12 |
| نوع المنطق | Sink |
| حالة الجهد 1 | >= 15 فولت |
| حالة الجهد 0 | <= 5 فولت |
| مقاومة الإدخال | 6.4 كيلو أوم |
المنطق والتكامل مع اللوحة الخلفية
تستخدم الوحدة ناقلًا قياسيًا للوحة الخلفية للاتصال بوحدة التحكم، مما يضمن دورات نقل بيانات محددة. يجب على المستخدمين إدارة توافق الفلاش الخاص بالبرامج الثابتة عند ترقية مكدسات نظام Modicon TM5 الحالية. يسمح قياس كثافة الإدخال/الإخراج بتكوين دقيق للنظام؛ ومع ذلك، يجب على المصممين مراعاة السحب الكلي للتيار على سكة 24 فولت تيار مستمر لمنع انخفاض الجهد في ناقل اللوحة الخلفية. تتطلب توصيلات السلك الواحد الالتزام الصارم بالمراجع الأرضية المشتركة للحفاظ على سلامة الإشارة عبر بنك الإدخال.
مكونات الطلب
-
1 × وحدة إدخال منفصلة TM5SDI12D
-
1 × ورقة الوثائق الفنية لتخصيص المحطة الطرفية
النشر والتركيب
-
التركيب المادي
-
تأكد من تركيب الوحدة على سكة DIN قياسية 35 مم.
-
تحقق من أن آلية القفل تعمل لمنع الحركة الجانبية أثناء أحداث الاهتزاز.
-
بروتوكولات الأسلاك
-
استخدم الكابلات المحمية لتشغيل الإدخالات التي تتجاوز 3 أمتار لتقليل التداخل الكهرومغناطيسي.
-
تأكد من أن مصدر 24 فولت تيار مستمر يفي بنطاق 20.4...28.8 فولت تيار مستمر لتجنب تقلب الحالة.
-
قم بتوصيل المدخلات في تكوين سلك واحد، مع ضمان إحالة جميع النقاط المشتركة إلى أرض النظام.
أسئلة فنية متكررة
-
هل تدعم الوحدة التبديل الساخن (Hot-Swapping)؟
لا، تتطلب هذه الوحدة إزالة مصدر الطاقة 24 VDC من الجزء قبل الاستخراج لمنع التلف الكهربائي لدبابيس اللوحة الخلفية.
-
ما هو توقيت مرشح الإدخال الفعال؟
توفر الوحدة مرشح أجهزة ثابتًا يبلغ 100 مللي ثانية، مع ترشيح إضافي يمكن تهيئته برمجيًا يصل إلى 25 مللي ثانية لإزالة ارتداد إشارات المفاتيح الميكانيكية.
-
هل يمكن استخدام هذه الوحدة مع مستشعرات PNP؟
لا، TM5SDI12D موصلة بأسلاك صلبة لمنطق NPN (sink). ستؤدي محاولة استخدام مصادر PNP إلى عدم تنشيط حالة الإدخال.
-
ماذا يحدث إذا تجاوز جهد الإدخال 28.8 VDC؟
يؤدي تجاوز حد الجهد المحدد إلى خطر تلف أجهزة العزل الضوئي للإدخال وقد يؤدي إلى تعطيل القناة المتأثرة أو الوحدة بأكملها بشكل دائم.
-
هل يتم توفير العزل الجلفاني؟
نعم، تتضمن الوحدة عزلًا بصريًا داخليًا بين إدخالات المجال ودائرة منطق اللوحة الخلفية لحماية وحدة التحكم من ارتفاعات الجهد.
-
ما هو دور مؤشرات LED الخضراء/الحمراء؟
تشير مؤشرات LED الخضراء إلى الحالة النشطة لإدخالات فردية. يشير مؤشر LED الأحمر إلى حالة خطأ تشخيصية أو في مصدر الطاقة تتطلب فحص النظام.
-
هل متطلبات التدريع صارمة؟
نظرًا لنتائج اختبار حساسية الوحدة (IEC 61000-4-x)، فإن التأريض الصحيح لدرع الكابل بقضيب PE في الخزانة إلزامي للامتثال.
-
هل يمكن تحديث البرامج الثابتة؟
يتم التعامل مع تحديثات البرامج الثابتة عبر منفذ اتصال وحدة التحكم؛ يجب أن تظل الوحدة مثبتة في اللوحة الخلفية خلال عملية التنفيذ بأكملها.
