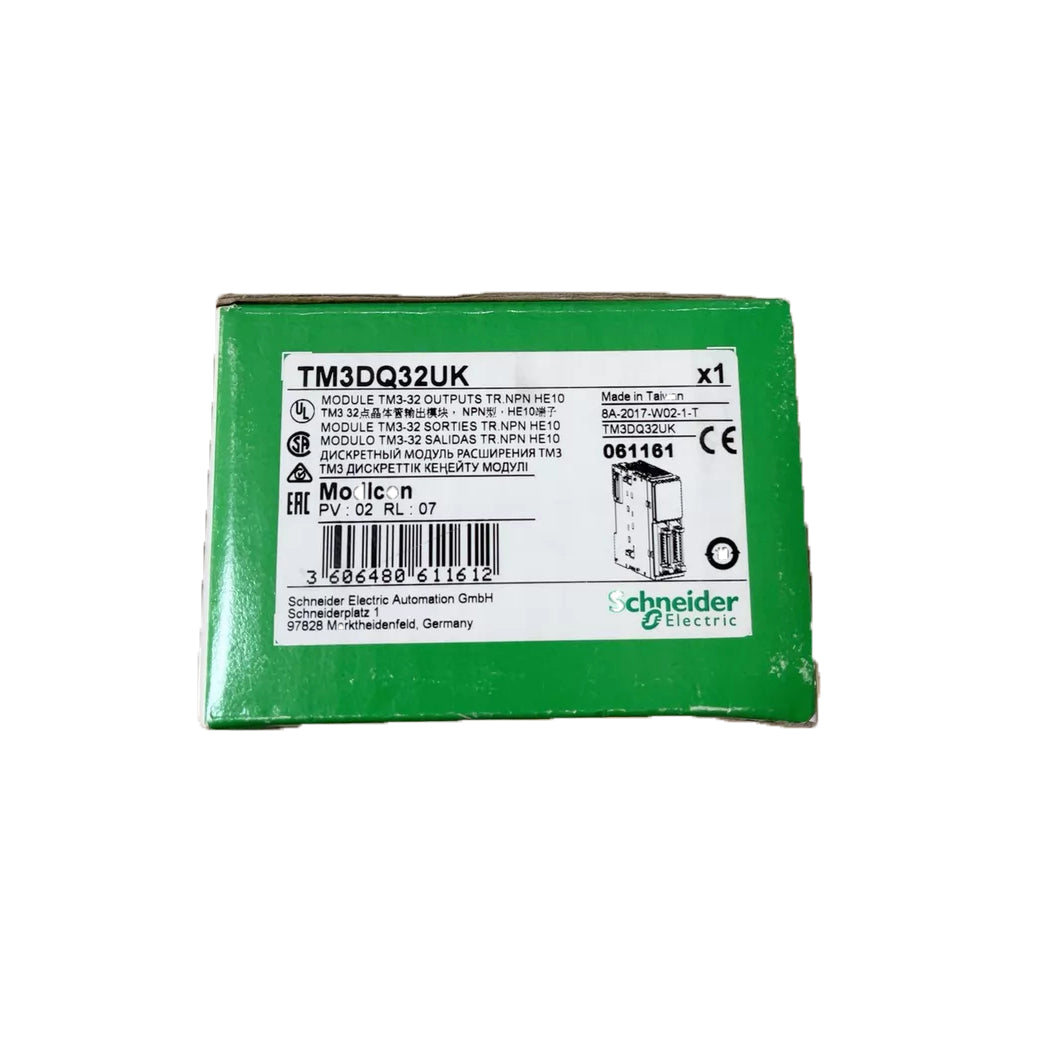

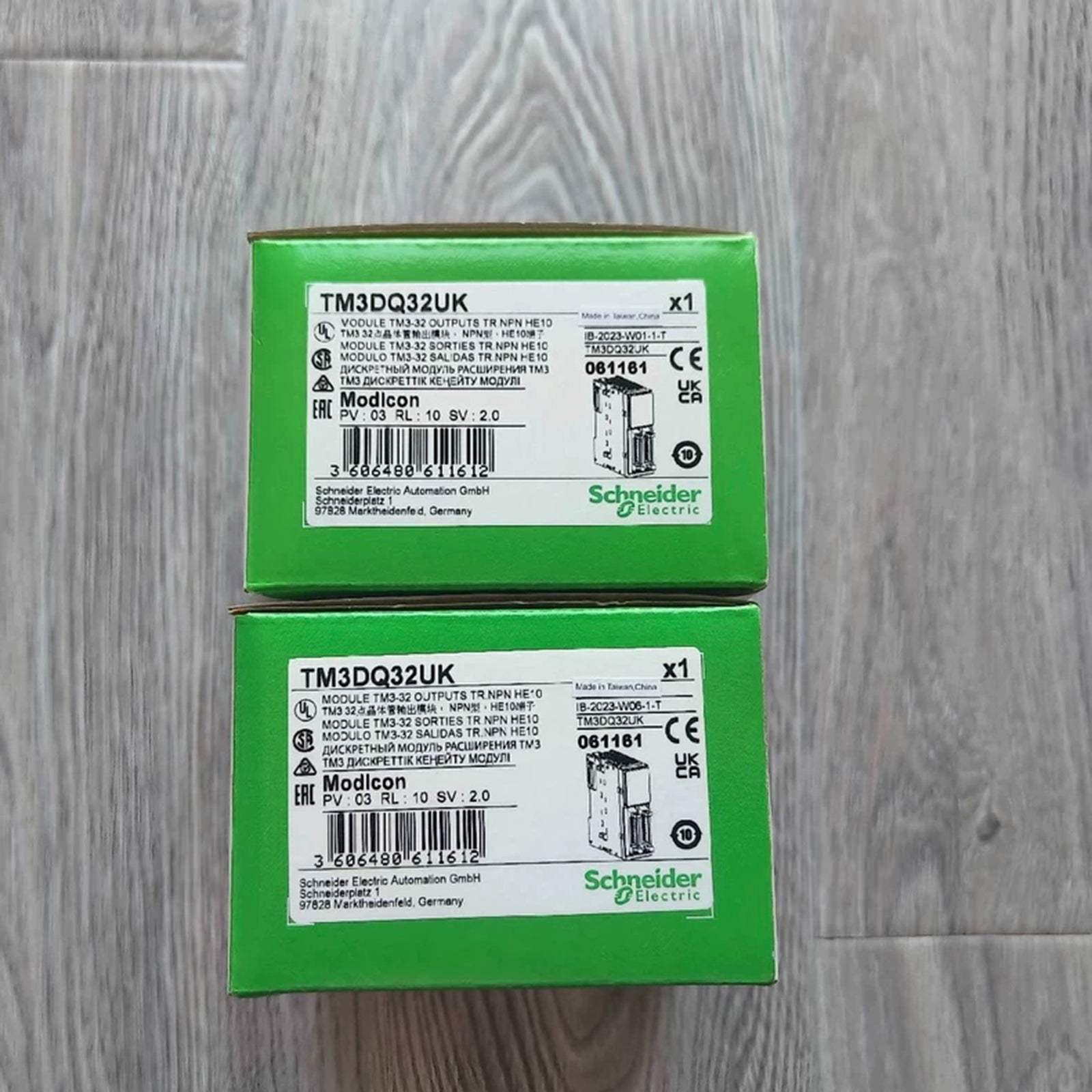

تم تكوينه لإخراج إشارة منفصلة في أنظمة وحدات التحكم المنطقية Modicon، يوفر Schneider Electric TM3DQ32UK (وحدة الإخراج المنفصلة TM3DQ32UK) تنفيذ تبديل كهربائي فيزيائي مباشر لـ 32 قناة.

التعريف وتكوين النموذج

وحدة TM3DQ32UK هي وحدة إخراج ترانزستور عالية الكثافة مصممة لسلسلة توسيع الإدخال/الإخراج Modicon TM3. تستخدم واجهة HE-10 لإدارة 32 مخرجًا منفصلاً في تكوين منطق سالب (مصدر)، تعمل بجهد 24 فولت تيار مستمر اسمي.

معلمات الأداء الفني

خصائص تكامل نظام PLC

يعتمد تكامل هذه الوحدة داخل منصات Modicon M241 وM251 وM221 وM262 على اللوحة الخلفية للناقل الداخلي لكل من الطاقة وتبادل البيانات الحتمي. يجب على المستخدمين مراعاة مقياس كثافة الإدخال/الإخراج عند تكوين ملف تعريف أجهزة وحدة التحكم لضمان عدم تجاوز ميزانية طاقة اللوحة الخلفية. تتم إدارة توافق البرامج الثابتة من خلال بيئة EcoStruxure Machine Expert، حيث يتم تعيين الوحدة إلى عناوين ذاكرة محددة عند إدخالها في طوبولوجيا ناقل الإدخال/الإخراج.

مواصفات الطلب

• 1 × وحدة إخراج منفصلة TM3DQ32UK

• 1 × دليل تعليمات التركيب

• ملاحظة: لا يتم تضمين كابلات موصل HE-10 ويجب الحصول عليها بشكل منفصل بناءً على متطلبات الطول.

إجراءات النشر الميداني

• التركيب: قم بتثبيت الوحدة على سكة DIN متماثلة (TH35-15 أو TH35-7.5) باستخدام مشبك القفل المدمج أو قم بتركيبها على لوحة باستخدام مجموعة التثبيت المناسبة.

• الأسلاك: استخدم الكابلات المحمية لسلامة الإشارة؛ تأكد من أن الطول الإجمالي للكابل يظل أقل من 5 أمتار لمخرجات الترانزستور لمنع تدهور الإشارة والتداخل الكهرومغناطيسي.

• التأريض: حافظ على جهد أرضي مشترك بين مصدر طاقة 24 فولت تيار مستمر ونظام وحدة التحكم لمنع فروق الجهد عبر قنوات الإخراج.

• البيئة: تأكد من أن التركيب يظل ضمن تصنيف IP20 المحدد؛ تجنب المواقع المعرضة للتكثف أو الاهتزاز المفرط الذي يتجاوز 3gn.

استفسارات التشغيل الفني

• س: هل يمكن لهذه الوحدة إجراء التبديل السريع أثناء التشغيل؟

  ج: لا، لا تدعم TM3DQ32UK التبديل السريع. يجب فصل الطاقة عن ناقل وحدة التحكم وإمداد المجال قبل إزالة الوحدة أو تركيبها.

• س: ما هو الحد الأقصى للحمل لقناة واحدة؟

  ج: يتم تصنيف كل إخراج ترانزستور بحد أقصى للتيار يبلغ 100 مللي أمبير.

• س: هل توجد حماية ضد الأحمال الاستقرائية؟

  ج: نعم، تحد الدائرة الداخلية التسرب إلى 0.1 مللي أمبير وتدعم حمل تنجستن أقصى يبلغ 1.2 وات. يوصى باستخدام ثنائيات Flyback خارجية للأحمال الاستقرائية الكبيرة.

• س: كيف تتم مراقبة حالة الإخراج؟

  ج: تتميز كل قناة من القنوات الـ 32 بمؤشر LED أخضر أمامي مخصص يشير إلى الحالة المنطقية النشطة للإخراج.

• س: ما هو الغرض من موصل HE-10؟

  ج: يعمل موصل HE-10 كواجهة عالية الكثافة لـ 32 نقطة إخراج منفصلة، مما يسهل الاتصال السريع عبر كتل الأطراف المسبقة التوصيل أو الأسلاك الطائرة.

• س: هل تتطلب هذه الوحدة مصدر طاقة خارجي؟

  ج: بينما يوفر الناقل الداخلي الطاقة للإلكترونيات، يجب تزويد دائرة حمل إخراج 24 فولت تيار مستمر بمصدر طاقة خارجي منظم.

• س: كيف تتفاعل الوحدة أثناء حدث ارتفاع درجة الحرارة؟

  ج: تم تصنيف الوحدة للعمل حتى 55 درجة مئوية (أفقي). قد يؤدي تجاوز هذا الحد الحراري إلى تدهور المكونات الداخلية أو سلوك إخراج غير متوقع.

• س: هل المخارج معزولة كهربائيًا عن بعضها البعض؟

  ج: لا، تشترك القنوات الـ 32 في عائد مشترك داخل الوحدة؛ ينطبق تصنيف العزل 500 فولت تيار متردد فقط بين مجموعة القنوات وناقل النظام الداخلي.
