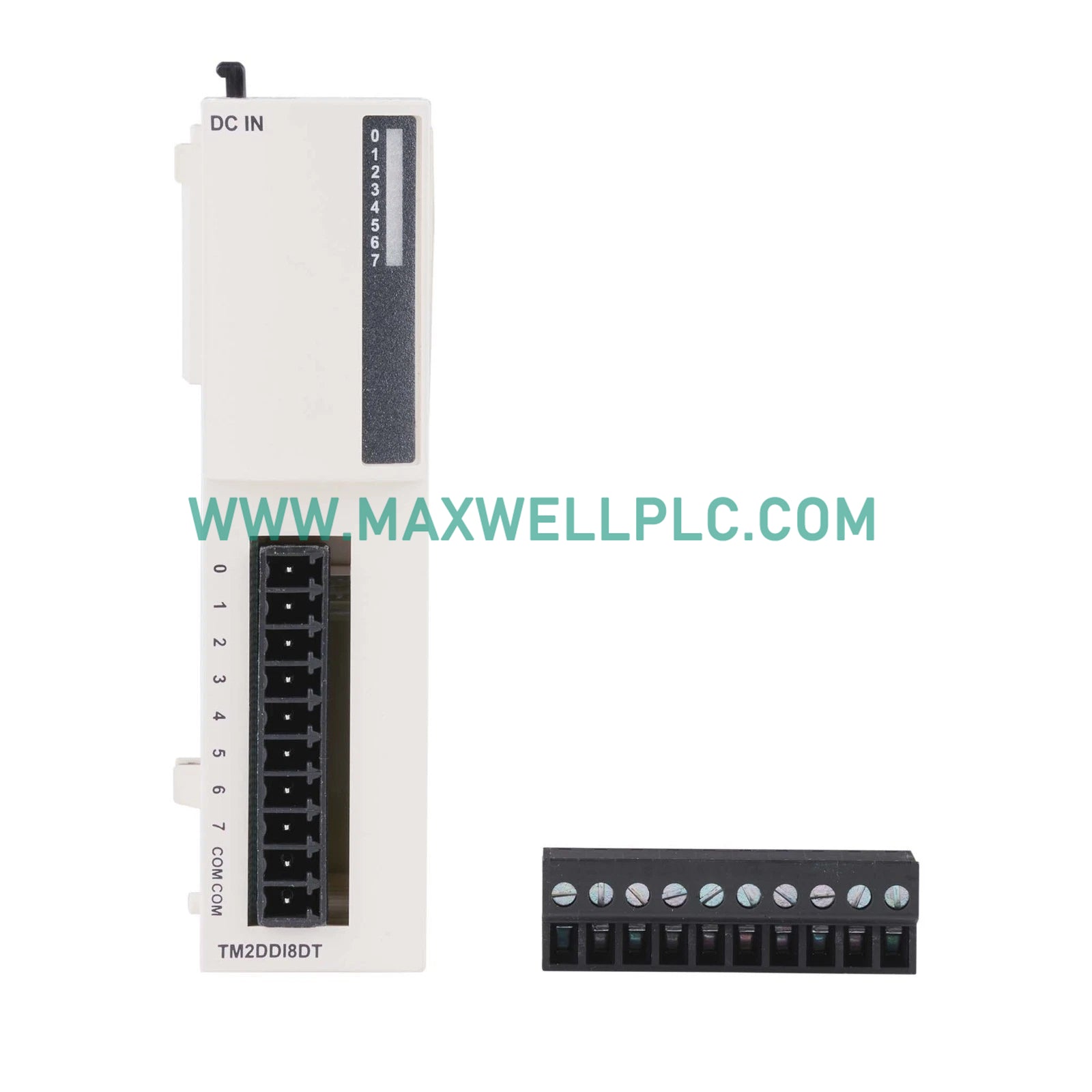

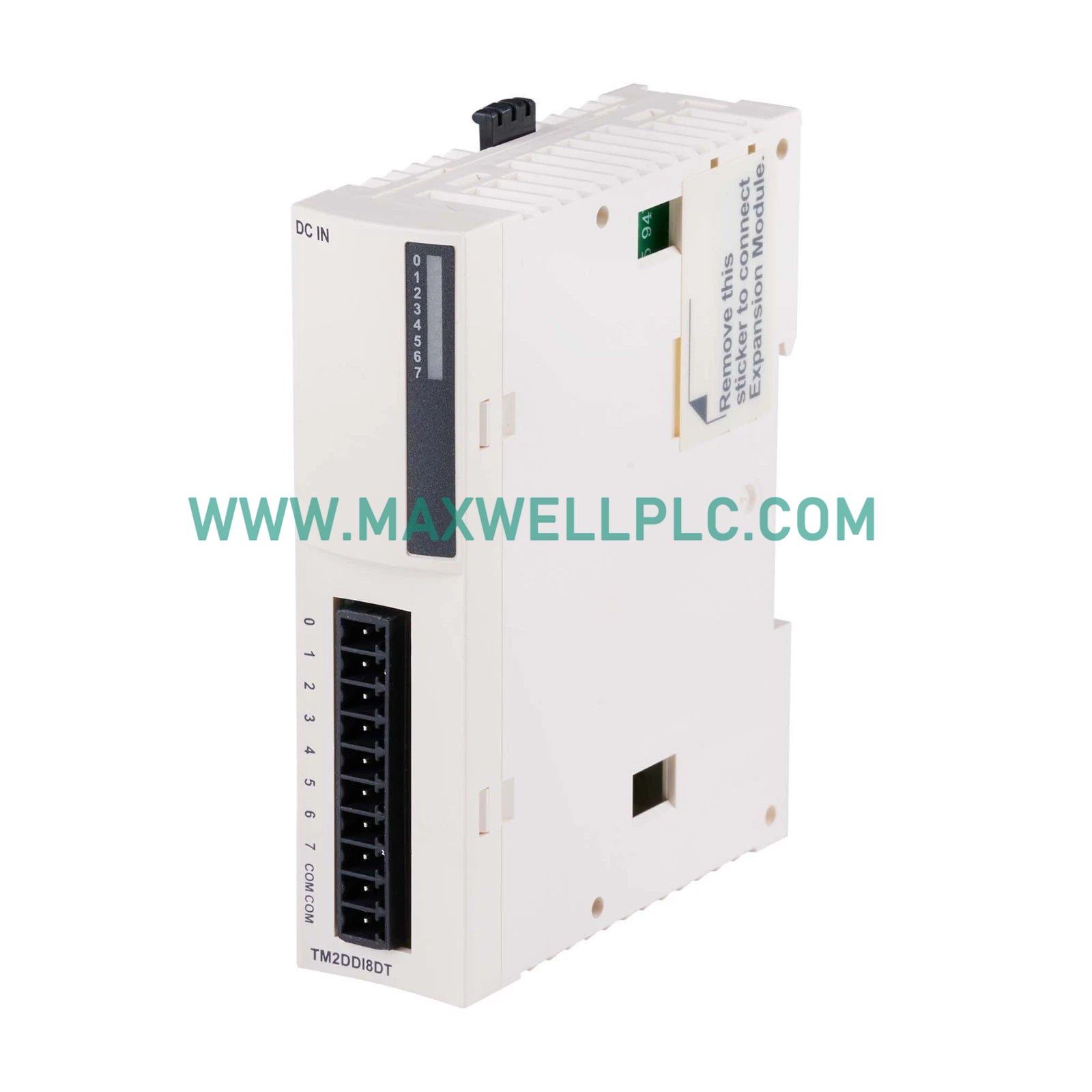

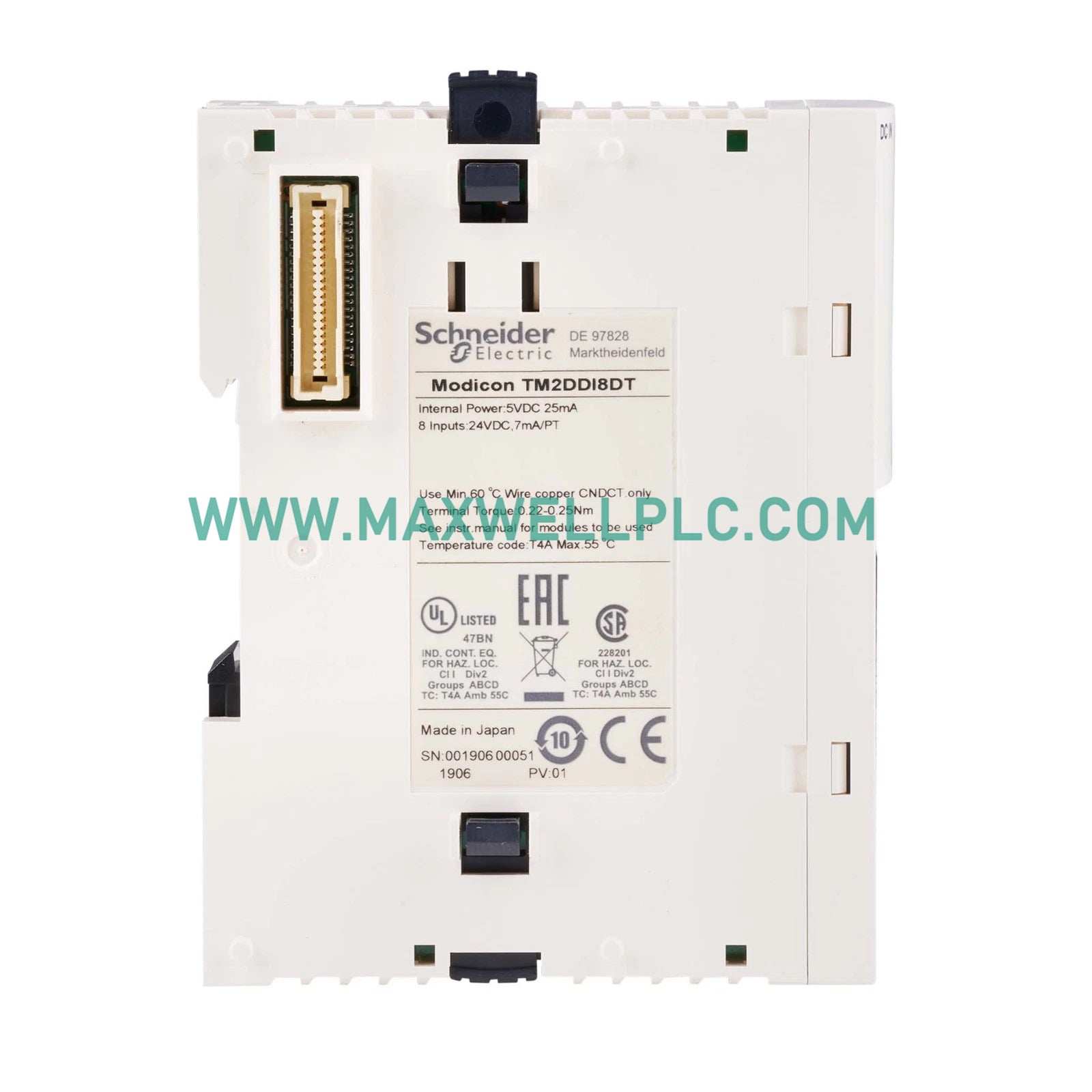

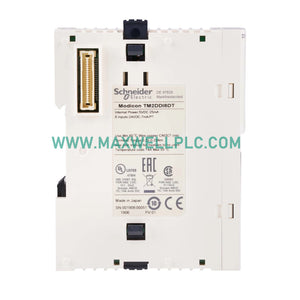

وحدة إدخال رقمية TM2DDI8DT من شنايدر إلكتريك موديكون M238
-
الأبعاد: 12.8 سم × 10.6 سم × 7.6 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل الوحدة Schneider Electric TM2DDI8DT، والمفهرسة أيضًا باسم وحدة توسعة الإدخال/الإخراج TM2DDI8DT، كمكون أجهزة مخصص للحصول على الإشارات المنفصلة داخل أنظمة وحدة التحكم المنطقية Modicon M238.
الترميز والهندسة المعمارية
يتبع TM2DDI8DT الترميز الصناعي القياسي. يشير "TM2" إلى جيل الأجهزة للتوافق مع وحدة التحكم المنطقية M238، ويحدد "DDI" الوظيفة كتوسيع إدخال رقمي، ويحدد "8" عدد القنوات، ويشير "DT" إلى نوع توصيل الطرفية وتكوين دائرة الإدخال.
المواصفات الفنية
| المعلمة | المواصفة |
| النموذج | TM2DDI8DT |
| العلامة التجارية | Schneider Electric |
| الأصل | غير مذكور |
| الوزن | 0.1 كجم |
| أبعاد الشحن | 12.8 سم × 10.6 سم × 7.6 سم |
| درجة حرارة التشغيل | غير مذكور |
| استهلاك الطاقة | 25 مللي أمبير عند 5 فولت تيار مستمر |
| عدد المدخلات المنفصلة | 8 |
| جهد الإدخال | 24 فولت تيار مستمر (20.4...28.8 فولت) |
| تيار الإدخال | 7 مللي أمبير |
| مقاومة الإدخال | 3.4 كيلو أوم |
| وقت الاستجابة | 4 مللي ثانية (الحالة 0)، 4 مللي ثانية (الحالة 1) |
التحكم الصناعي وأداء الناقل
تحافظ الوحدة على التكامل داخل هندسة النظام من خلال آليات قياس كثافة الإدخال/الإخراج المخصصة. يتم تسهيل الاتصال بواسطة ناقل وحدة التحكم، مما يضمن تحسين إنتاجية البيانات لدورة المسح للمعالج المضيف. بينما التوافق مع فلاش البرامج الثابتة متأصل في نظام وحدة التحكم، تعمل وحدة التوسعة كعقدة إدخال/إخراج ثابتة. يتم إدارة أداء الشبكة الحتمي بواسطة سرعة اتصال ناقل اللوحة الخلفية، مما يضمن تسجيل تغييرات الحالة الرقمية ضمن نافذة الاستجابة المحددة البالغة 4 مللي ثانية.
معلومات الطلب
-
1 × وحدة توسعة إدخال/إخراج TM2DDI8DT
-
1 × كتلة طرفية لولبية قابلة للإزالة
إرشادات التركيب الميداني
-
التركيب الميكانيكي: قم بتثبيت الوحدة على سكة DIN متماثلة مقاس 35 مم باستخدام آلية القفل الميكانيكية المدمجة.
-
التوصيل الكهربائي: تأكد من توصيل مصدر الطاقة الميداني بجهد 24 فولت تيار مستمر بشكل صحيح بنقطة الإدخال المشتركة.
-
قيود الأسلاك: قم بتوصيل الموصلات الميدانية مباشرة بكتلة الطرفية اللولبية القابلة للإزالة. تأكد من تطبيق عزم الدوران بشكل ثابت لمنع توصيلات المقاومة العالية.
-
عزل الإشارة: توفر الوحدة عزلًا بقوة 500 فولت بين القنوات والمنطق الداخلي لمدة دقيقة واحدة؛ حافظ على فصل مناسب عن مسارات التيار المتردد عالية الجهد لمنع الضوضاء المستحثة.
الأسئلة المتكررة
-
هل هذه الوحدة قابلة للتبديل السريع؟
لا، هذه الوحدة غير قابلة للتبديل السريع. يجب فصل طاقة ناقل الإدخال/الإخراج قبل تركيب أو فك الوحدة.
-
ما هو تكوين النقطة المشتركة؟
تتميز الوحدة بنقطة مشتركة واحدة للمدخلات المنفصلة الثمانية، وتدعم منطق المصدر والمستقبل.
-
كيف يتم تشغيل الوحدة؟
تسحب الوحدة طاقة المنطق من ناقل 5 فولت تيار مستمر الداخلي وتتطلب مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لدوائر الإدخال.
-
هل توفر هذه الوحدة عزلًا بين القنوات؟
لا يوجد عزل بين قنوات الإدخال الفردية.
-
هل مقاومة الإدخال ثابتة؟
نعم، مقاومة الإدخال ثابتة عند 3.4 كيلو أوم.
-
هل يمكن استخدام هذه الوحدة مع وحدات تحكم Twido؟
نعم، الجهاز متوافق مع أنظمة Twido وAdvantys OTB وفقًا لمواصفات الشركة المصنعة.
-
ماذا يحدث إذا تجاوز جهد الإدخال 28.8 فولت؟
قد يتسبب تجاوز النطاق المحدد 20.4...28.8 فولت في تدهور أو تعطل المكونات.
-
كيف يتم الإشارة إلى حالة المدخلات؟
يتم توفير الإشارة المحلية عبر كتلة عرض مخصصة على الواجهة الأمامية للوحدة.
