نظرة عامة على المنتج

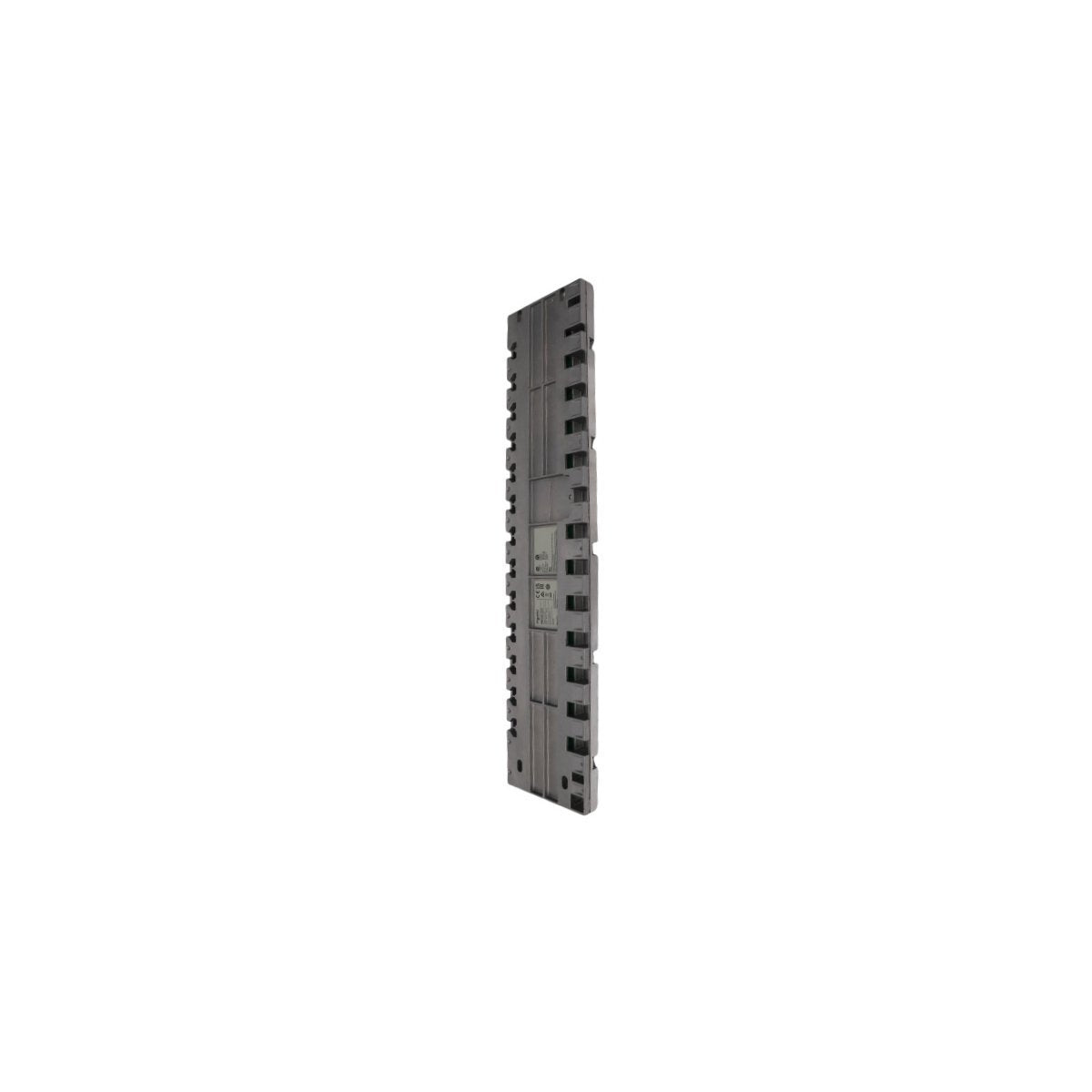

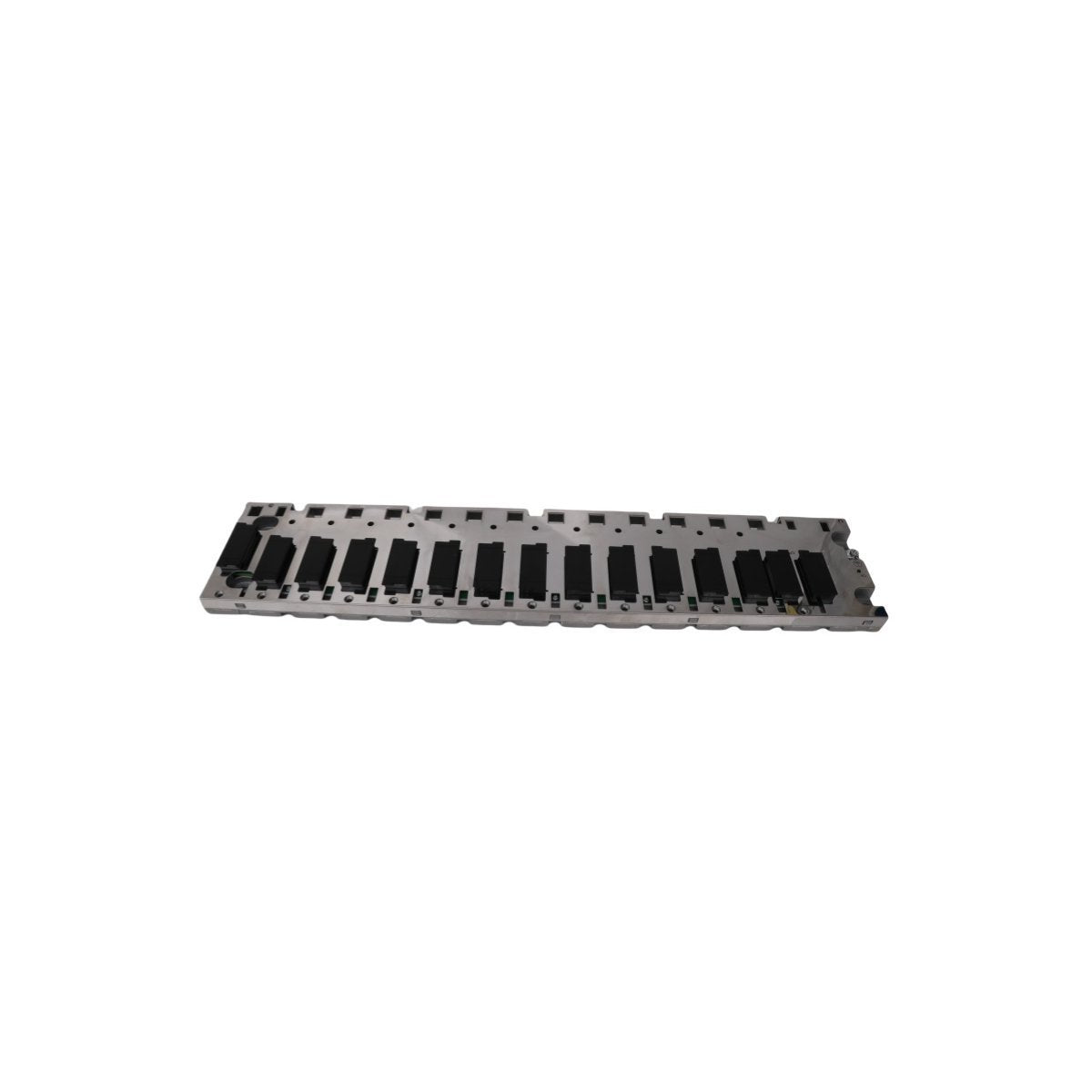

تعد لوحة Schneider Electric BMEXBP1200 الخلفية عالية الأداء ذات 12 فتحة مصممة لتكون بمثابة الأساس الهيكلي والاتصالي لمنصات الأتمتة Modicon M580 وM340. كعنصر مركزي لمنصة الإدخال/الإخراج X80 الشائعة، يتيح هذا الرف تبادل البيانات المتقدم من خلال دمج كل من اللوحة الخلفية Ethernet عالية السرعة وX-bus التقليدي لدعم الأنظمة القديمة. تتيح بنية الناقل المزدوج هذه للمهندسين خلط الوحدات النمطية المعتمدة على Ethernet عالية الأداء مع وحدات الإدخال/الإخراج القياسية في هيكل واحد، مما يحسن كثافة الأجهزة وإنتاجية النظام. إنه مكون بالغ الأهمية لبناء معماريات PLC/PAC قابلة للتطوير ومستقبلية في الصناعات التحويلية التي تتطلب الكثير.

المعلمات الهيكلية وملف تعريف الأجهزة

تم تصميم BMEXBP1200 لتحقيق أقصى قدر من الموثوقية والسلامة الهيكلية داخل خزائن التحكم الصناعية.

• تكوين الفتحات: 12 فتحة إجمالاً، مع 8 فتحات تدعم Ethernet + X-bus و4 فتحات مخصصة لوحدات X-bus.

• تكامل الناقل: ناقل مزدوج مدمج (Ethernet وX-bus) لمعالجة البيانات عالية السرعة والإشارات القديمة في وقت واحد.

• كفاءة الطاقة: استهلاك تيار اسمي يبلغ 164 مللي أمبير عند 24 فولت تيار مستمر.

• متانة التشغيل: معدل مع متوسط وقت بين الفشل (MTBF) يبلغ 1,500,000 ساعة لضمان وقت تشغيل المهام الحرجة.

• الوزن الفعلي: 1.36 كجم.

• أبعاد الهيكل: 6.7 سم × 15.4 سم × 58.5 سم.

• قابلية التوسع: يشمل موصلًا مخصصًا لوحدات توسيع ناقل XBE.

• المرونة البيئية: نطاق درجة حرارة التشغيل من 0 درجة مئوية إلى 60 درجة مئوية؛ تصنيف حماية IP20.

التطبيق الصناعي والنشر

يُستخدم رف BMEXBP1200 كعمود فقري لأنظمة الأتمتة المعقدة حيث تكون الموثوقية وقابلية التوسع أمرًا بالغ الأهمية.

في منشآت المياه والصرف الصحي، يوفر هذا الرف ذو الـ 12 فتحة المساحة اللازمة للعديد من وحدات الاتصال والإدخال/الإخراج المطلوبة للتحكم اللامركزي في المضخات. تستفيد محطات المعالجة الكيميائية من اللوحة الخلفية المزدوجة لـ Ethernet لضمان شفافية البيانات عالية السرعة بين أجهزة القياس الميدانية و M580 ePAC. إن متوسط وقت التشغيل بين الأعطال (MTBF) العالي يجعله مثاليًا لتطبيقات الطاقة والشبكات الكهربائية حيث لا يكون فشل اللوحة الخلفية خيارًا. علاوة على ذلك، لأنه يعتبر بديلاً موصى به لـ 140XBP01600، يُستخدم بشكل متكرر في مشاريع ترحيل الأنظمة، مما يسمح للمنشآت بالترقية من أنظمة Quantum أو الأنظمة القديمة إلى منصة M580 الحديثة دون إعادة هيكلة شاملة لاستراتيجيات التركيب المادي الخاصة بها.
