نظرة عامة على المنتج

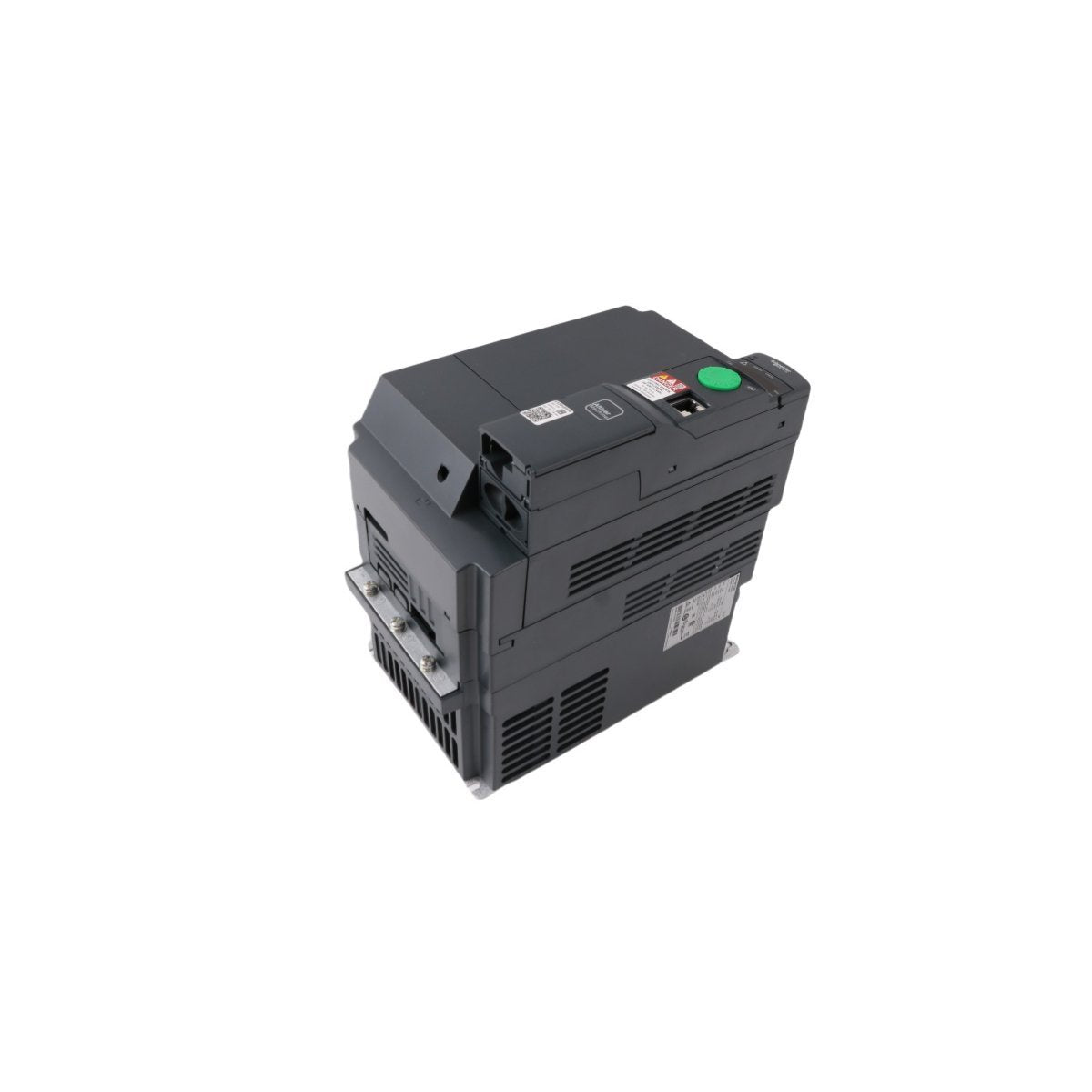

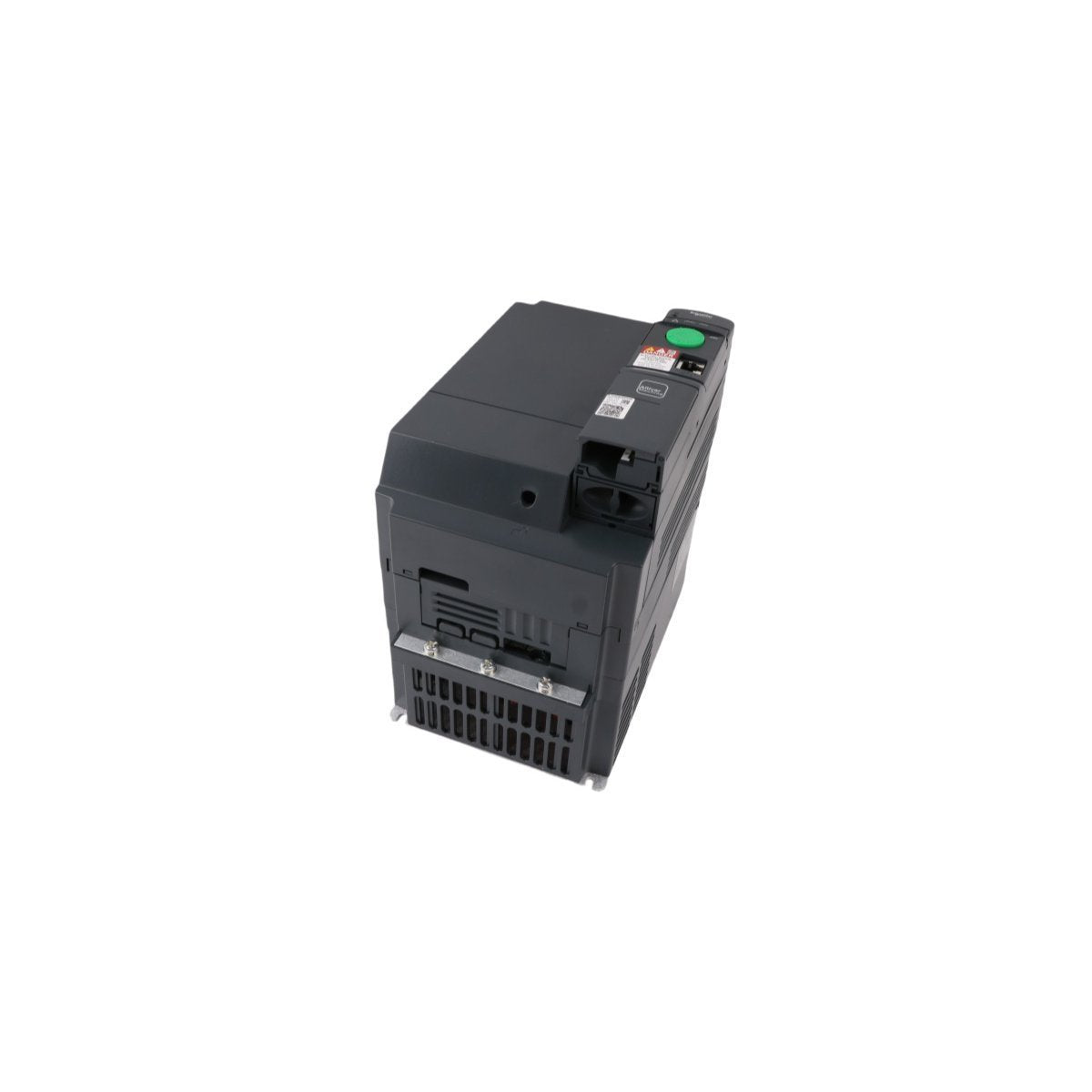

إن Schneider Electric ATV320U55N4B هو عاكس تردد عالي الأداء بقوة 5.5 كيلو واط (7.5 حصان) ينتمي إلى سلسلة Altivar Machine 320 "Book".تم تصميم هذا المحرك خصيصًا لمصنعي المعدات الأصلية (OEM)،ويوفر تحكمًا متقدمًا في المحركات المتزامنة وغير المتزامنة.يتميز تصميمه النحيف على شكل "كتاب" لزيادة كفاءة مساحة الخزانة،مما يتيح التركيب المتجاور الكثيف.من خلال دمج ميزات أمان قوية وقدرات عزم دوران عالية،يضمن ATV320U55N4B أقصى قدر من توفر الماكينة وسلامة التشغيل في بيئات التشغيل الآلي المعقدة.

التكوين الفني وبنية الأجهزة

صُممت سلسلة Altivar 320 "Book" للعمل في الظروف الصناعية القاسية،وتتميز بحماية كهربائية محسّنة وطلاء متخصص لضمان طول العمر.

• تقدير الطاقة:5.5 كيلو واط / 7.5 حصان

• مصدر الجهد:380 فولت إلى 500 فولت تيار متردد (ثلاثة أطوار)

• عامل الشكل:تصميم "كتاب" (ملف تعريف نحيف للتركيب الجانبي)

• خوارزميات التحكم في المحرك:التحكم في متجه التدفق بدون مستشعر،نسبة V/f (نقطتان أو 5 نقاط)،والتحكم في محرك PM

• تكامل السلامة:إيقاف عزم دوران آمن مدمج (STO) و4 وظائف أمان إضافية (SS1،SLS،SMS،GDL)

• منافذ الاتصال:Modbus و CANopen الأصلية (قابلة للتوسيع عبر Ethernet/IP،Profinet،EtherCAT)

• المرونة البيئية:لوحات دوائر مطبوعة مغلفة (فئة 3C3) للمقاومة الكيميائية

• الأداء الحراري:يعمل حتى 50 درجة مئوية بدون تخفيض (حتى 60 درجة مئوية مع التخفيض)

• أبعاد الهيكل:23.1 × 23 × 45 سم

• الوزن الصافي للوحدة:4.06 كجم

• أداء EMC:مرشح EMC مدمج من الفئة C2

تطبيقات على مستوى الماكينة وسيناريوهات الأداء

تم تحسين هذا المحرك المتغير السرعة للآلات التي تتطلب استجابة ديناميكية عالية وشهادات أمان قوية عبر مختلف القطاعات:

• مناولة المواد والخدمات اللوجستية:مثالي للسيور الناقلة،فارزات السيور المتقاطعة،وآلات تكديس المنصات عالية التردد حيث يكون التحكم الدقيق في عزم الدوران عند السرعات المنخفضة أمرًا ضروريًا.

• حلول التعبئة والتغليف:يوفر الدقة اللازمة لآلات التعبئة والختم العمودي (VFFS)،معدات وضع الملصقات،وأنظمة التغطية الآلية.

• صناعة النسيج:تنظيم الشد والسرعة في آلات الغزل والنسيج والحياكة حيث يكون الأداء الثابت للمحرك أمرًا حيويًا.

• تشغيل المعادن والأخشاب:قيادة المناشير عالية عزم الدوران،المطاحن،وأدوات القطع المتخصصة التي تتطلب تسارعًا وتباطؤًا سريعًا.

• الرفع والرفع:إدارة الرافعات الصناعية الصغيرة وحركات الرافعات الجسرية مع وظائف أمان مدمجة لحماية المشغلين والبضائع.
