نظرة عامة على المنتج

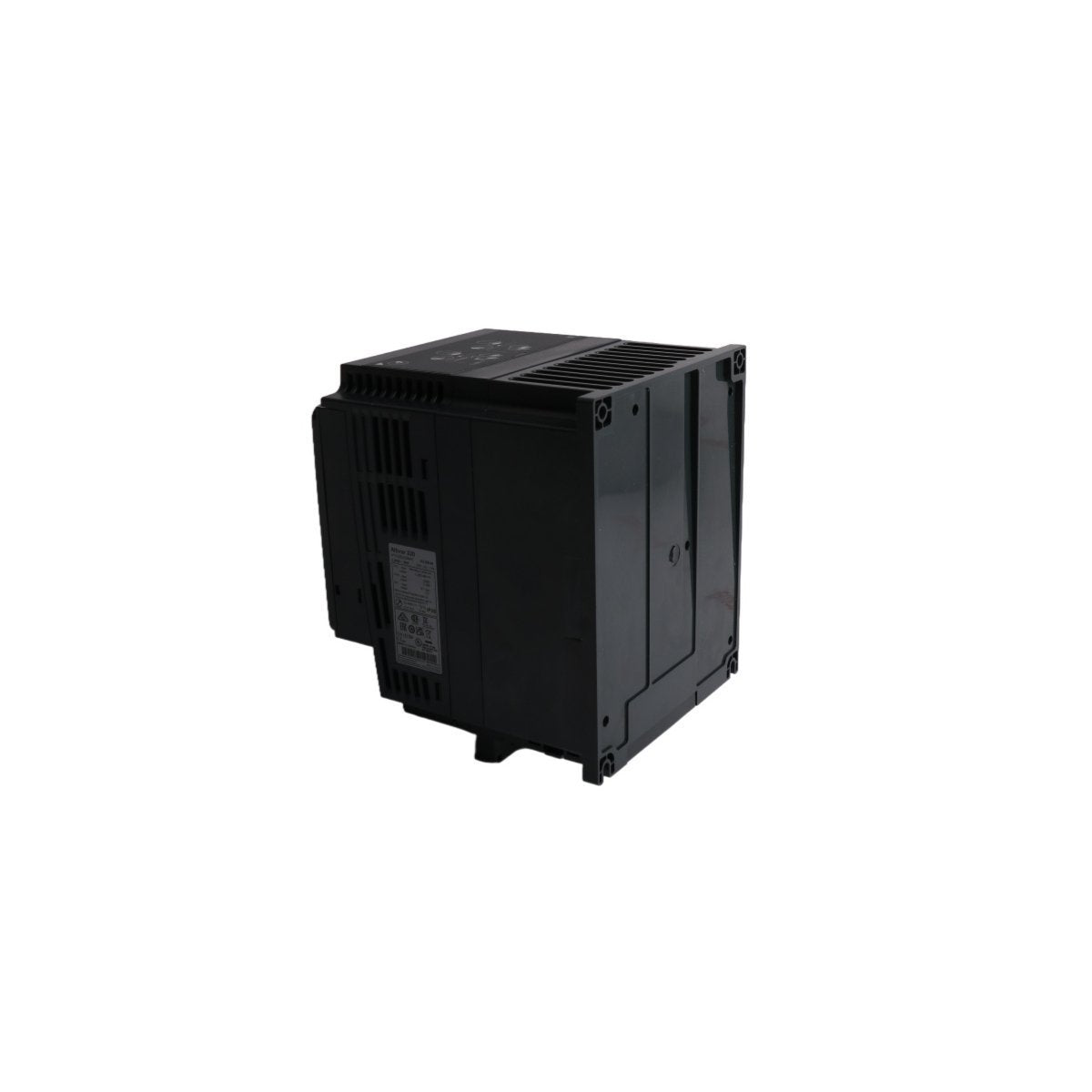

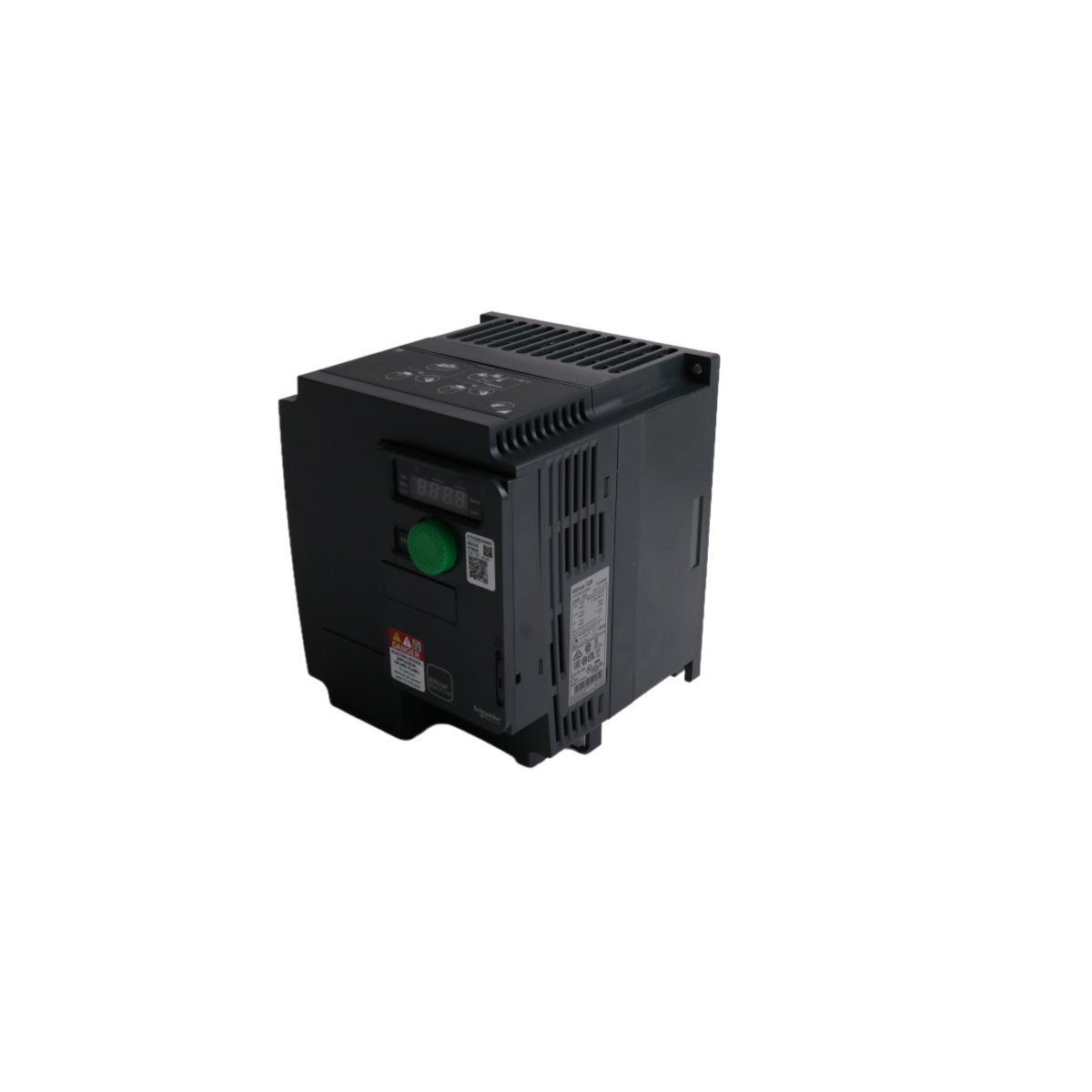

العاكس ATV320U22N4C هو عاكس تردد متطور من سلسلة شنايدر إلكتريك ألتيڤار ماشين 320، مصمم خصيصًا لمصنعي المعدات الأصلية (OEMs) والتحكم عالي الأداء في الآلات. تم تصميم هذا المحرك بقدرة 2.2 كيلووات (3 حصان) لتنظيم المحركات المتزامنة وغير المتزامنة بدقة استثنائية. يتيح عامل الشكل "المدمج" التثبيت جنبًا إلى جنب بكثافة عالية، مما يقلل بشكل كبير من المساحة المطلوبة في الخزائن الكهربائية. بخلاف التحكم البسيط في السرعة، يعمل ATV320U22N4C كمركز ذكي للسلامة والأتمتة، مقدمًا خوارزميات متقدمة للتحكم في المحرك ودمجًا أصليًا في أطر عمل إنترنت الأشياء الصناعية الحديثة عبر بنية EcoStruxure Machine.

البنية الكهروميكانيكية والمواصفات البيئية

صُممت هذه الوحدة لتزدهر في المناطق الصناعية الصعبة، وهي تجمع بين كثافة الطاقة العالية والحماية المتخصصة لطول عمر الإلكترونيات.

• خرج الطاقة: 2.2 كيلووات / 3.0 حصان

• جهد الإدخال: 380 فولت إلى 500 فولت تيار متردد (ثلاثي الأطوار)

• ملفات تعريف التحكم في المحرك: التحكم في المتجهات التدفقية بدون مستشعر، نسبة الجهد/التردد (نقطتان أو 5 نقاط)، والتحكم في محرك PM

• السلامة المتكاملة: 5 وظائف بما في ذلك إيقاف عزم الدوران الآمن (STO)، SS1، SLS، SMS، و GDL

• الفئة البيئية: لوحات دارات مطبوعة مغلفة من الفئة 3C3 لمقاومة المواد الكيميائية/التآكل (IEC 60721-3-3)

• المدى الحراري: يعمل حتى 50 درجة مئوية بدون تخفيض (حتى 60 درجة مئوية مع تخفيض)

• الاتصال الرقمي: Modbus و CANopen مدمجان (اختياري: EtherNet/IP، Profinet، EtherCAT)

• الأبعاد المادية: 27.9 × 21.6 × 6.3 سم

• الوزن الصافي للجهاز: 1.9 كجم

• أداء EMC: مرشح EMC مدمج من الفئة C2

• الامتثال التنظيمي: CE، UL، CSA، RCM، و EAC

تطبيقات على مستوى الآلة وسيناريوهات الأداء

تشتهر سلسلة Altivar 320 بقدراتها "الجاهزة للاستخدام" في الآلات المتخصصة حيث تكون المساحة محدودة والسلامة إلزامية.

• آلات التعبئة والتغليف: توفر الاستجابة الديناميكية العالية ودقة عزم الدوران المطلوبة لدورات وضع العلامات، والتعبئة، والتغليف.

• معالجة المواد: إدارة أنظمة الناقلات الصغيرة والمتوسطة ووحدات الالتقاط والوضع بملفات تسريع وكبح سلسة.

• معدات النسيج: تنظيم عمليات اللف والشد التي تتطلب أداءً مستقرًا للمحرك بسرعات متفاوتة.

• المحركات الميكانيكية: قيادة آلات تصنيع الأخشاب أو المعادن حيث يسهل التصميم المدمج IP20 التركيب المباشر في الإطارات المقيدة.

• التحكم في الضخ والمروحة: الاستفادة من خوارزميات المتجهات التدفقية الموفرة للطاقة لتحسين إدارة السوائل في أنظمة التبريد الصناعية أو الجرعات.
