نظرة عامة على المنتج

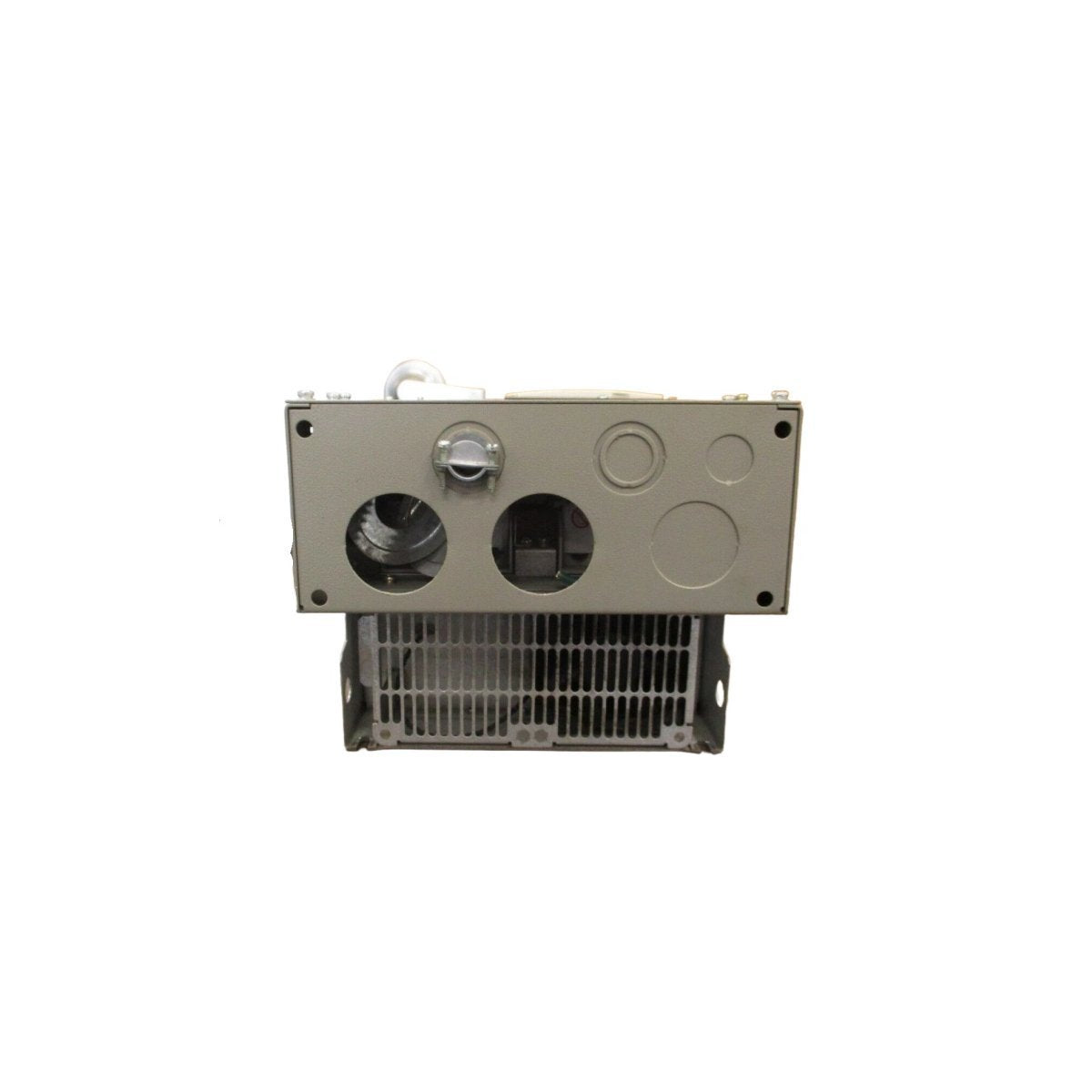

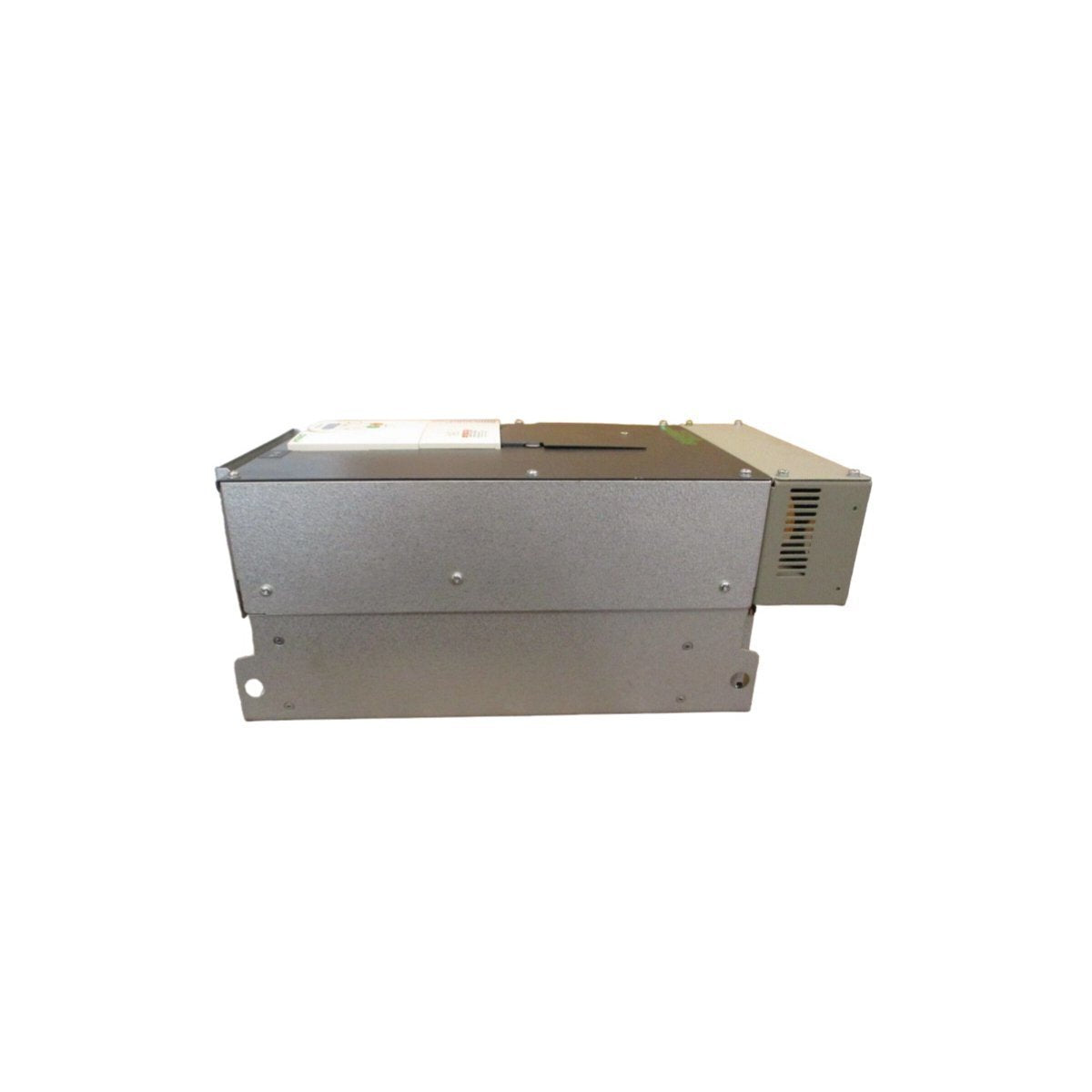

إن Schneider Electric ATV212HD22N4 هو محرك متغير السرعة عالي الكفاءة (VSD) مُحسّن خصيصًا لقطاع التدفئة والتهوية وتكييف الهواء (HVAC) وإدارة السوائل. تم تصميم محول الطاقة هذا بقدرة 22 كيلووات (30 حصان) لتشغيل محركات غير متزامنة ثلاثية الأطوار ضمن نطاق إمداد يتراوح من 380 فولت إلى 480 فولت. وكجزء من عائلة Altivar 212، يركز على تقليل تكاليف التشغيل عن طريق الاستغناء عن الحاجة إلى مرشحات توافقية إضافية أو ملفات خانقة للخط، وذلك بفضل تقنية "السعة المخفضة" المتخصصة. توفر هذه الوحدة حلاً مبسطًا وموفرًا للمساحة لأنظمة أتمتة المباني التي تتطلب تنظيمًا دقيقًا للمحرك وتوفيرًا كبيرًا للطاقة.

الملف الكهروميكانيكي وسمات المحرك

تم تصميم هذا المحرك للتكامل داخل الخزانة، مع إعطاء الأولوية للاستقرار الحراري ومرونة الاتصال. يرجى ملاحظة أن الوزن الصافي الفعلي لهذه القدرة يبلغ حوالي 15.9 كجم، بينما تم تصميم مساحته للتثبيت العمودي.

• قدرة التشغيل: 22 كيلووات / 30 حصان

• جهد الإمداد: 380 إلى 480 فولت تيار متردد (ثلاثي الطور)

• تردد الشبكة: 50/60 هرتز (+/- 5%)

• تيار الخرج المستمر: 43.5 أمبير عند 380 فولت

• نطاق السرعة: نسبة 1 إلى 10

• التشوه التوافقي: تقلل التقنية المدمجة THDI إلى 35% بدون مفاعلات خارجية

• بروتوكولات الاتصال: Modbus و METASYS N2 و APOGEE FLN P1 و BACnet مدمجة

• الأبعاد المادية: 27.9 × 21.6 × 6.3 سم (الحجم المرجعي؛ حجم الغلاف يختلف حسب التركيب)

• الوزن الصافي للوحدة: 1.9 كجم (قد يصل وزن الشحن إلى 26.5 كجم للتعبئة الصناعية)

• المستوى الصوتي: 60.2 ديسيبل

• الحماية البيئية: تصنيف IP21 مع مرشح EMC مدمج

الاستخدام الاستراتيجي في البنية التحتية الصناعية والتجارية

يعد ATV212HD22N4 حلاً متخصصًا لتطبيقات عزم الدوران التربيعي، مما يجعله الخيار الأساسي للبنية التحتية للمباني الحديثة وديناميكا السوائل.

• أنظمة التدفئة والتهوية وتكييف الهواء التجارية: التحكم في مراوح الإمداد والعادم في وحدات مناولة الهواء الكبيرة (AHUs) للحفاظ على جودة الهواء مع تقليل استهلاك الطاقة.

• التحكم في المضخات: إدارة المضخات الطاردة المركزية لدوائر المياه المبردة ومحطات التعزيز، مما يوفر قدرات بدء تشغيل سلس لمنع ظاهرة المطرقة المائية.

• إدارة أبراج التبريد: تنظيم مراوح التبريد بناءً على الطلب الحراري لتقليل التآكل الميكانيكي والتلوث الضوضائي في البيئات الحضرية.

• أنظمة إدارة المباني (BMS): الإبلاغ بسلاسة عن مقاييس الطاقة وحالة المحرك إلى المشرفين المركزيين عبر تكامل BACnet أو Modbus الأصلي.

• دوران السوائل: تشغيل المضخات الثانوية في دوائر التدفئة والتبريد للمستشفيات ومراكز البيانات والمباني المكتبية الشاهقة.
