نظرة عامة على المنتج

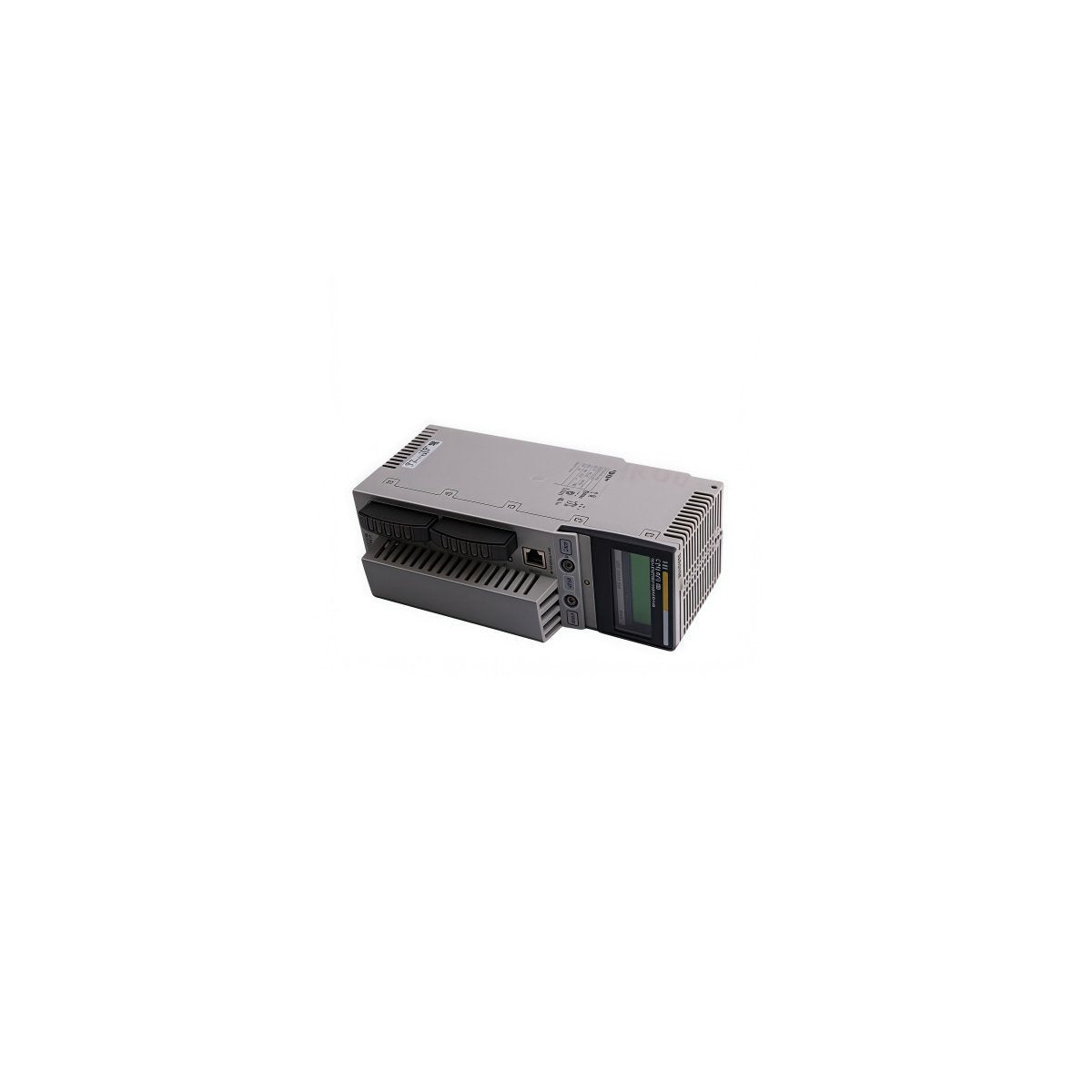

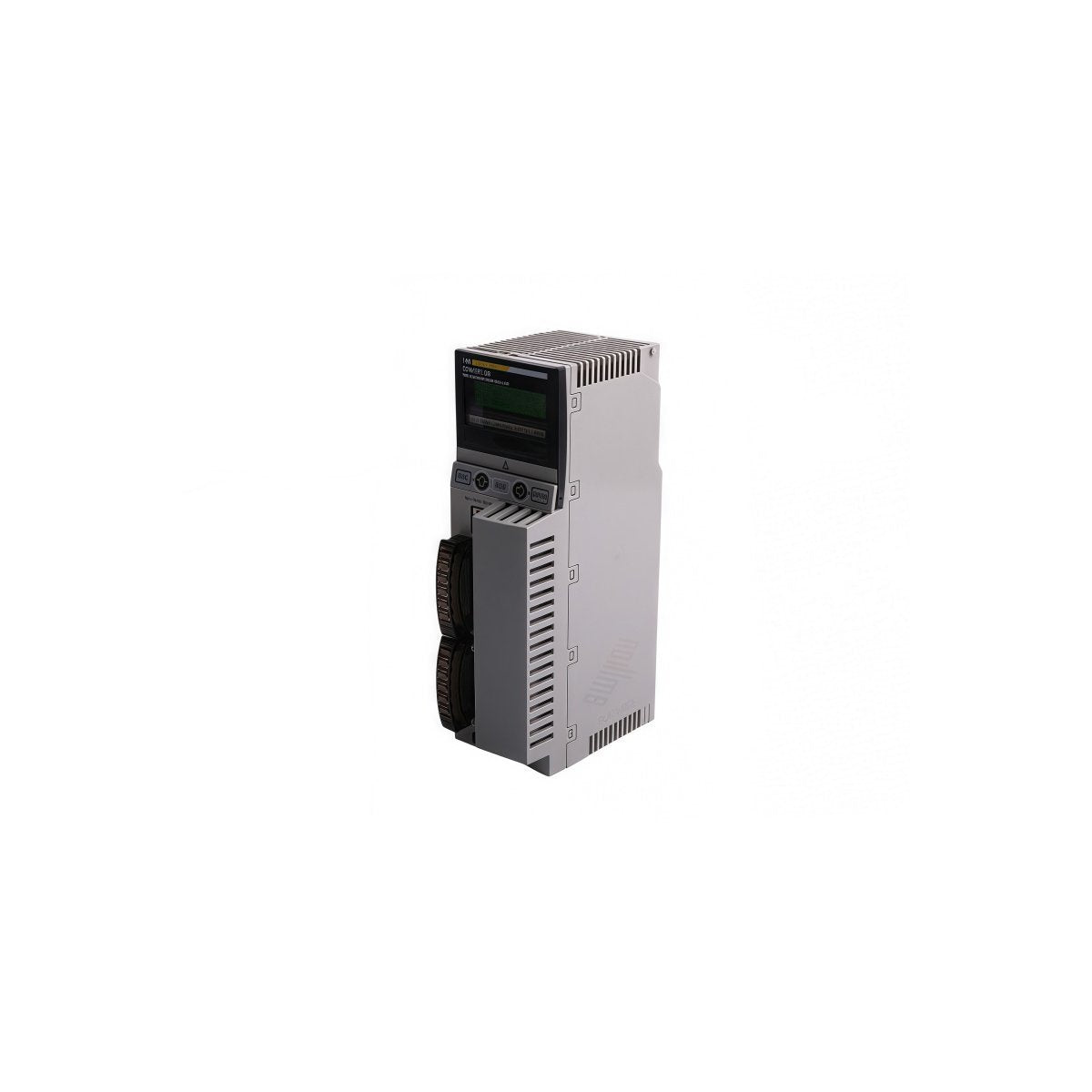

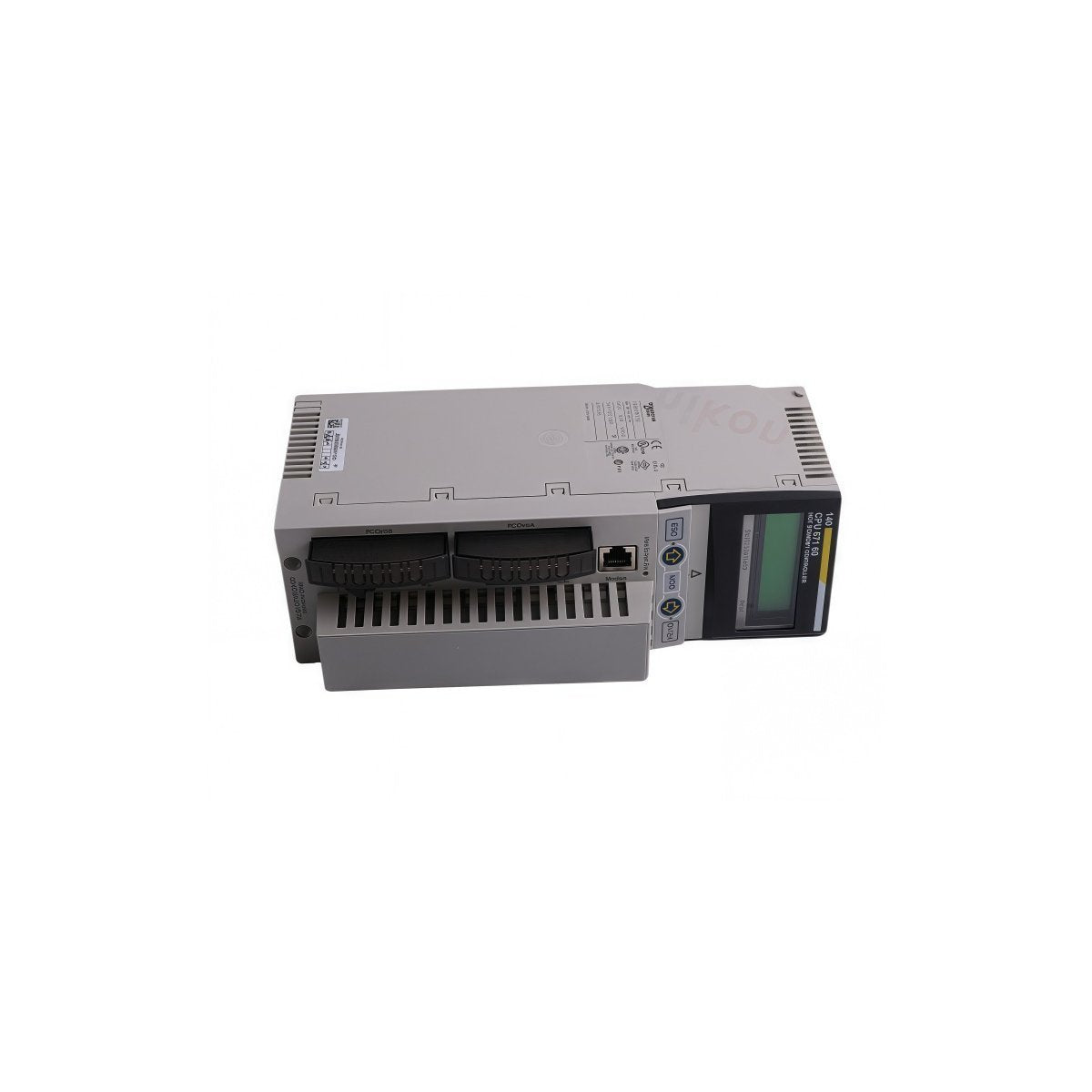

وحدة المعالجة المركزية Schneider Electric 140CPU67160 هي وحدة معالجة مركزية عالية التوافر مصممة لمنصة التشغيل الآلي Modicon Quantum. صُممت هذه الوحدة لدعم تكوينات "Unity" بالوضع الاحتياطي الساخن (Hot Standby)، وتُعد خيارًا أساسيًا للتطبيقات الصناعية ذات المهام الحرجة حيث لا يُسمح بتوقف النظام. توفر هذه الوحدة تكرارًا متزامنًا عن طريق إدارة معالج ثانوي مطابق، مما يضمن استيلاء فوري وسلس على منطق التحكم في حالة حدوث عطل في الأجهزة. تم تحسين هذه الوحدة لأنظمة التحكم الموزعة واسعة النطاق (DCS)، وتوفر قوة حاسوبية عالية السرعة ضرورية لتنفيذ خوارزميات التحكم المعقدة مع الحفاظ على اتصال شبكي صارم عبر العمود الفقري للمصنع.

قدرات المعالجة الأساسية والمقاييس المادية

تم تصميم 140CPU67160 للتعامل مع معالجة البيانات المكثفة وتنفيذ المنطق عالي السرعة ضمن عامل شكل متين مناسب للعلب الصناعية.

• سلسلة المعالجات: موديكون كوانتوم / يونيتي برو

• دعم التكرار: وظيفة الوضع الاحتياطي الساخن (HSBY) المتكاملة

• الذاكرة الداخلية: ذاكرة وصول عشوائي (RAM) قابلة للبرمجة بسعة 1024 كيلوبايت (1 ميجابايت)

• سرعة الساعة: معالجة داخلية عالية السرعة بتردد 166 ميجاهرتز

• منافذ الاتصال: 1 x مودباص RS-232، 1 x مودباص بلس، ومنفذا إيثرنت مزدوجان لربط التكرار

• سعة الإدخال/الإخراج: تدعم ما يصل إلى 31 فتحة محلية وعدد كبير من نقاط الإدخال/الإخراج البعيدة

• الحد الأقصى لاستهلاك التيار: 1200 مللي أمبير عند 5 فولت تيار مستمر

• شغل فتحات الهيكل: 2 فتحة كوانتوم قياسية

• أبعاد الجهاز: 250 مم (الارتفاع) × 130 مم (العمق) × 80 مم (العرض)

• الوزن الصافي: 1.18 كجم

• وزن الشحن المعبأ: حوالي 1.45 كجم

البيئات الصناعية الاستراتيجية

التحكم في العمليات عالية التوافرفي صناعات مثل تكرير النفط والغاز أو المعالجة الكيميائية، يمكن أن تؤدي ثانية واحدة من فقدان السيطرة إلى تلف كارثي للمعدات أو مخاطر على السلامة. تتيح قدرة الوضع الاحتياطي الساخن (Hot Standby) في 140CPU67160 تشغيل معالجين بالتوازي، مما يضمن بقاء العملية متصلة ومستقرة حتى إذا واجه المتحكم الأساسي خطأً.

البنية التحتية الحيوية وتوليد الطاقةتُستخدم هذه الوحدة المركزية بشكل متكرر في محطات معالجة المياه ومحطات الطاقة الفرعية حيث الموثوقية هي مطلب تنظيمي. تتيح سعتها الذاكرية القوية التي تبلغ 1 ميجابايت تخزين سجلات بيانات تاريخية واسعة وتسجيل تسلسل الأحداث المعقد (SOE) الضروري لمسارات تدقيق البنية التحتية.

التصنيع الدوائي الآليتُعد منصة Modicon Quantum عنصرًا أساسيًا في الإنتاج الدوائي حيث يعد اتساق الدُفعات أمرًا حيويًا. توفر 140CPU67160 التوقيت الدقيق ومسح الإدخال/الإخراج عالي السرعة المطلوب لإدارة حلقات التحكم في الخلط ودرجة الحرارة الحساسة، مما يضمن جودة المنتج عالية الإنتاجية.

أنظمة الأنفاق والنقل واسعة النطاقبالنسبة لأنظمة التهوية والطوارئ في أنفاق النقل الضخمة، يضمن التزامن ثنائي المعالجات في 140CPU67160 أن بروتوكولات السلامة نشطة دائمًا. إن قدرتها على إدارة الإدخال/الإخراج الموزع واسع النطاق تجعلها مثالية للتحكم في المعدات عبر عدة كيلومترات من الشبكات الصناعية.
