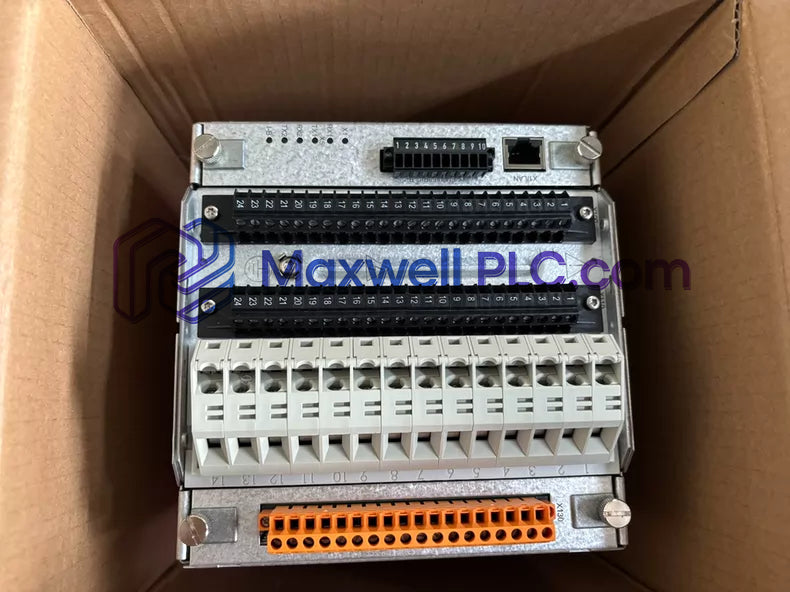

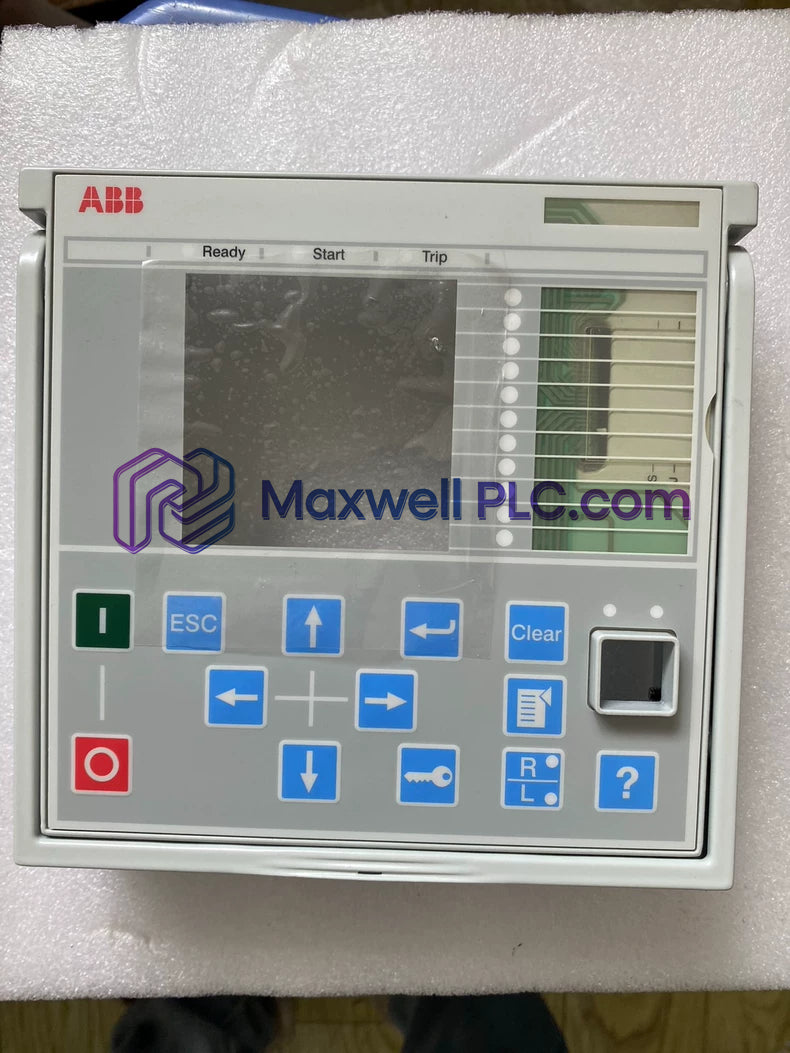

تُعالج ABB REF615E-D 2RCA023019A0004C، المصنفة أيضًا كـ REF615 مرحل حماية وتحكم التغذية، إشارات تيار التغذية وتنفذ وظائف الحماية والتحكم المكونة ضمن منصة REF615.

النموذج ورمز الطلب

تتضمن الهوية المزودة REF615E-D وREF615 ورمز الطلب 2RCA023019A0004C. يتم الاحتفاظ بالرمز الإضافي HBFCACABNCA1BNN1XD كما هو مزود؛ لا يتم فك ترميز أحرفه الفردية لأنه لم يتم توفير مصفوفة ترميز موثقة.

مواصفات الأجهزة

الواجهة الكهربائية لمرحل الحماية

يقبل REF615E-D مدخلات قياس التيار المعرفة بـ I و Io، مع تحديد التكوين المزود لقيم تيار مقدرة 1/5 أمبير. يغطي نطاق الإمداد المساعد مصادر التيار المتردد والمستمر كما هو محدد أعلاه.

تم تكوين المرحل لوظائف حماية وتحكم التغذية. تعتمد عناصر الحماية الفعلية، وتخصيصات الإدخال/الإخراج الثنائية، وواجهات الاتصال، وتكوين التطبيق على متغير REF615 المحدد وإعدادات الهندسة.

خصائص الحماية والتحكم من ABB

REF615 هو جزء من عائلة منتجات Relion للحماية والتحكم من ABB. يعالج المرحل الكميات الكهربائية المقاسة ويطبق منطق الحماية المكون على دوائر التغذية.

الوحدة المزودة معرفة بالتشغيل بتردد 50/60 هرتز واستهلاك طاقة أقل من 10 واط. يقبل الإمداد المساعد 48-250 فولت تيار مستمر أو 100-240 فولت تيار متردد. يجب أن تتوافق إعدادات الحماية مع نسب محول التيار المثبتة والتطبيق المكون.

معلومات الطلب

• 1 × مرحل حماية وتحكم التغذية ABB REF615E-D
• رقم الجزء: 2RCA023019A0004C
• النموذج: REF615E-D
• المنصة الأساسية: REF615
• 1 × تجميع أجهزة المرحل
• لم يتم تحديد كابل اتصال منفصل، أو مجموعة طرفية، أو ملحق تركيب، أو برنامج تكوين في معلومات المنتج المزودة.

التركيب والأسلاك

تركيب اللوحة

• تأكد من فتحة التركيب والأبعاد الميكانيكية مقابل وثائق تركيب REF615 المعمول بها.
• قم بتركيب المرحل مع توفير خلوص كافٍ للوصول إلى الأطراف وتوجيه الكابلات.
• تحقق من أن تعريف المرحل يطابق تطبيق الحماية المقصود قبل التنشيط.

الطاقة المساعدة

• تأكد من أن الإمداد المتاح ضمن نطاق 48-250 فولت تيار مستمر أو 100-240 فولت تيار متردد.
• راقب القطبية الصحيحة عند استخدام إمداد تيار مستمر مساعد.
• احمِ الدائرة المساعدة وفقًا لتصميم المفاتيح الكهربائية ولوحة الحماية.
• لا تقم بتطبيق إمداد تيار متردد وتيار مستمر مساعدين في نفس الوقت ما لم تسمح الوثائق المعمول بها بذلك صراحةً.

دوائر محول التيار

• تحقق من التصنيفات الثانوية لـ CT مقابل مدخلات التيار 1/5 أمبير المكونة.
• تأكد من توصيل I و Io قبل التشغيل.
• يجب التعامل مع الدوائر الثانوية لـ CT وفقًا لإجراءات السلامة المعمول بها للوحة الحماية.
• لا تفتح دائرة CT ثانوية نشطة.

التأريض وتوجيه الإشارة

• قم بتوصيل التأريض الواقي وفقًا لتصميم تأريض اللوحة.
• وجه أسلاك CT والاتصال بشكل منفصل عن موصلات التبديل عالية التيار حيثما كان ذلك عمليًا.
• استخدم طريقة إنهاء الدرع المحددة لأي كابل اتصال أو إشارة محمي.
• تحقق من إحكام الأطراف وتعريف الموصل قبل تنشيط المرحل.

الأسئلة المتكررة

• ما هو نطاق الإمداد المساعد لـ REF615E-D؟

  تحدد الهوية المزودة 48-250 فولت تيار مستمر أو 100-240 فولت تيار متردد للإمداد المساعد. يجب أن يظل إمداد اللوحة الفعلي ضمن حدود التشغيل المعمول بها.

• ما هي مدخلات التيار المقدرة؟

  تحدد البيانات المزودة مدخلات I و Io كـ 1/5 أمبير. يجب أن تتوافق عملية اختيار CT الثانوية وإعدادات المرحل مع دائرة الحماية المثبتة.

• ما هو تردد التشغيل المقدر؟

  التردد المقدر المحدد هو 50/60 هرتز. يجب أن يتطابق تطبيق المرحل المكون مع تردد النظام الكهربائي المراقب.

• ما هو استهلاك طاقة المرحل؟

  تذكر هوية المنتج المزودة أن استهلاك الطاقة أقل من 10 واط. يجب أن تستخدم حسابات طاقة اللوحة الفعلية الوثائق التقنية المعمول بها.

• هل يمكن تركيب المرحل مع دائرة CT نشطة؟

  لا يجب فتح دوائر CT أثناء تنشيطها. اتبع إجراء حماية المفاتيح الكهربائية وافصل أو قصر دائرة CT حسب الحاجة قبل أعمال الأسلاك.

• هل يدعم REF615E-D كل من طاقة التيار المتردد والتيار المستمر المساعدة؟

  نعم. تحدد الهوية المزودة نطاقات إمداد مساعد 48-250 فولت تيار مستمر و 100-240 فولت تيار متردد. يجب توصيل المصدر المحدد وفقًا لتكوين طرف المرحل.

• ماذا يجب التحقق منه قبل استبدال المرحل؟

  تحقق من نموذج REF615E-D، ورمز الطلب 2RCA023019A0004C، وتصنيفات CT، والإمداد المساعد، والأسلاك، وتكوين الحماية قبل الاستبدال.

• هل تحدد البيانات المزودة بروتوكول الاتصال؟

  لم يتم ذكر بروتوكول اتصال محدد في البيانات المزودة. لذلك، يجب التحقق من واجهات الاتصال ودعم البروتوكول من وثائق متغير REF615 الدقيقة.
