معلومات المنتج

المواصفات الفنية لـ RDCO-01C

• طراز المنتج: RDCO-01C
• معلمات المنتج: وحدة خيار الاتصال DDCS
• الرمز الجمركي: 8537101190
• بلد المنشأ: السويد
• مكان الشحن: شيامن، الصين
• حجم الشحن المقدر: 9.5x3.6x3.3 سم
• الشركة المصنعة: ABB
• الوزن: 0.05 كجم
• درجة حرارة التشغيل: 0 درجة مئوية إلى +55 درجة مئوية
• درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
• الرطوبة النسبية: 5-95% بدون تكثف
• جهد الإمداد: 24 فولت تيار مستمر (±10%)
• استهلاك الطاقة: <5 واط (نموذجي)
• تيار التشغيل: 200 مللي أمبير عند 24 فولت تيار مستمر
• سرعة الاتصال: حتى 12 ميجابت في الثانية

الميزات:

• AC 800PEC
• وحدة RDCO-0x
• مسمارين (M3×8)
• وحدات خيار الاتصال DDCS

قد تظل وحدة خيار الاتصال DDCS RDCO-01C ABB متاحة للشراء والدعم من Amikon Limited بعد انتهاء فترة الحياة (EOL) من قبل الشركة المصنعة (OEM).

كتيبات، أوراق بيانات، برامج تشغيل، رابط وحدة خيار الاتصال ABB RDCO-01C DDCS

• تنزيل ABB RDCO-01CPDF
إشعار هام: الملحقات الأخرى، الكتيبات، الكابلات، بيانات المعايرة، البرامج، إلخ. غير متضمنة مع هذا الجهاز ما لم يتم ذكرها في وصف المخزون أعلاه. جميع الأسعار معروضة بالدولار الأمريكي.

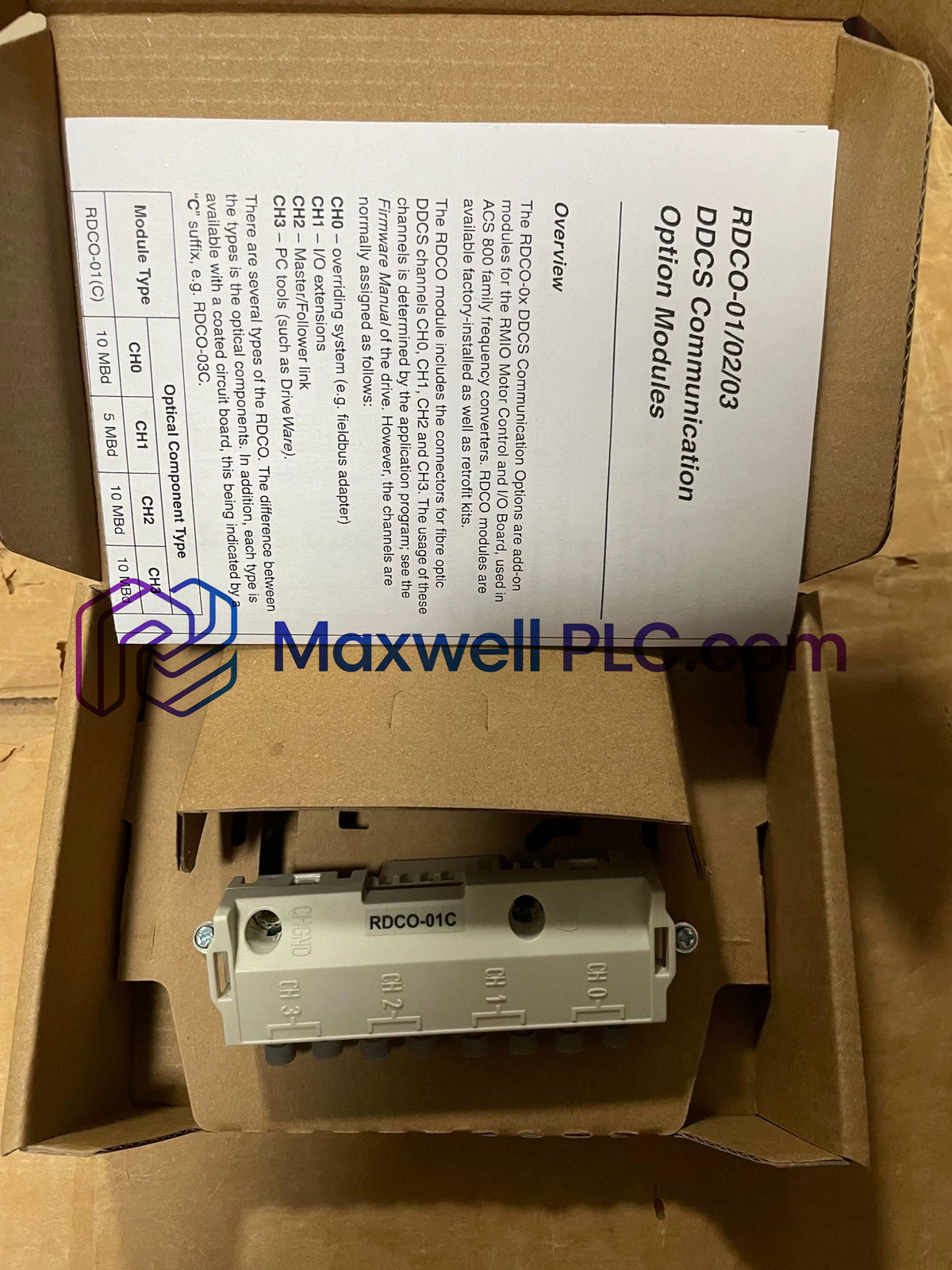

يتم إدخال وحدة RDCO-0x في الموضع المحدد "DDCS" على المحرك. عند التركيب، يتم توصيل الإشارة والطاقة بالمحرك تلقائيًا من خلال موصل 20 سنًا. يتم تثبيت الوحدة في مكانها بواسطة مشابك تثبيت بلاستيكية ومسمارين. توفر المسامير أيضًا تأريض الوحدة، وتربط إشارات GND للوحدة ولوحة التحكم.

• مصانع اللب والورق: تستخدم في آلات الورق وخطوط اللب مع الرطوبة والأبخرة الكيميائية.
• مصانع المعادن والصلب: توجد في مطاحن الدرفلة، ومصاهر، ومتاجر الصهر ذات التداخل الكهربائي العالي.
• مرافق الكيماويات والنفط/الغاز: تحمي إلكترونيات التحكم من الأجواء المسببة للتآكل في المصافي وخطوط المعالجة.
• معالجة المياه ومياه الصرف الصحي: تنسق محطات الضخ عالية الطاقة وأنظمة التحكم في التدفق.

تم إنتاج هذا المحتوى باستخدام مصادر متعددة. لا تتحمل Amikon أي مسؤولية عن دقة هذه المعلومات. يرجى دائمًا استشارة الشركة المصنعة للمعدات الأصلية للحصول على أحدث التعليمات والمعلومات.

تستخدم الوحدة أربع قنوات (CH0–CH3). لاحظ تسميات المرسل (V_T) والمستقبل (V_R):

ترميز الألوان: عادة ما يكون الأزرق أو الرمادي للمرسل؛ والأسود للمستقبل.

الاتصال المتقاطع: قم دائمًا بتوصيل Tx من المحرك بـ Rx على الجهاز الخارجي (والعكس صحيح).

المناولة: لا تتجاوز نصف قطر الانحناء 35 مم لكابلات الألياف البلاستيكية. نظف أطراف الألياف بقطعة قماش خالية من الوبر وكحول الأيزوبروبيل إذا أصبحت متربة.
