نظرة عامة على المنتج

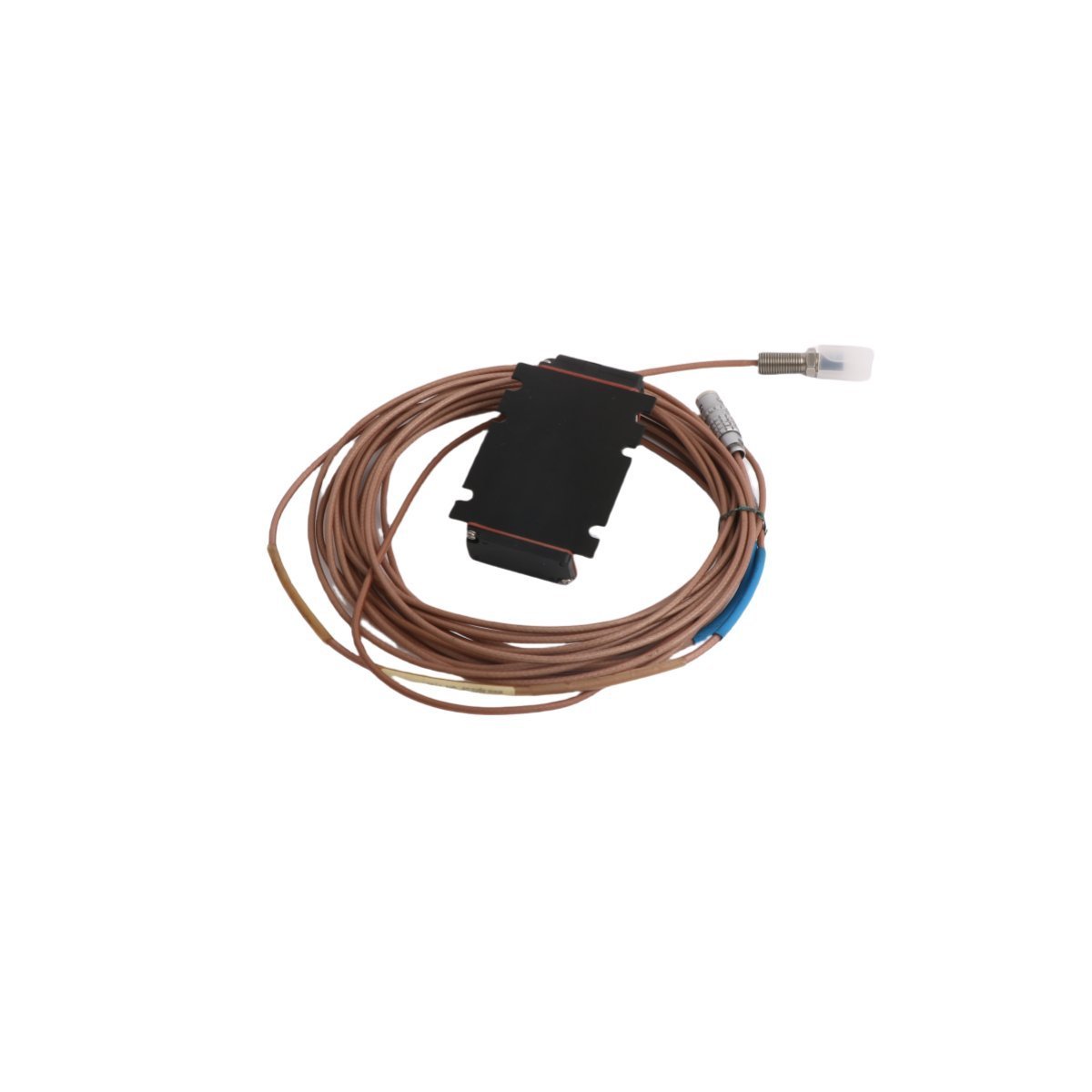

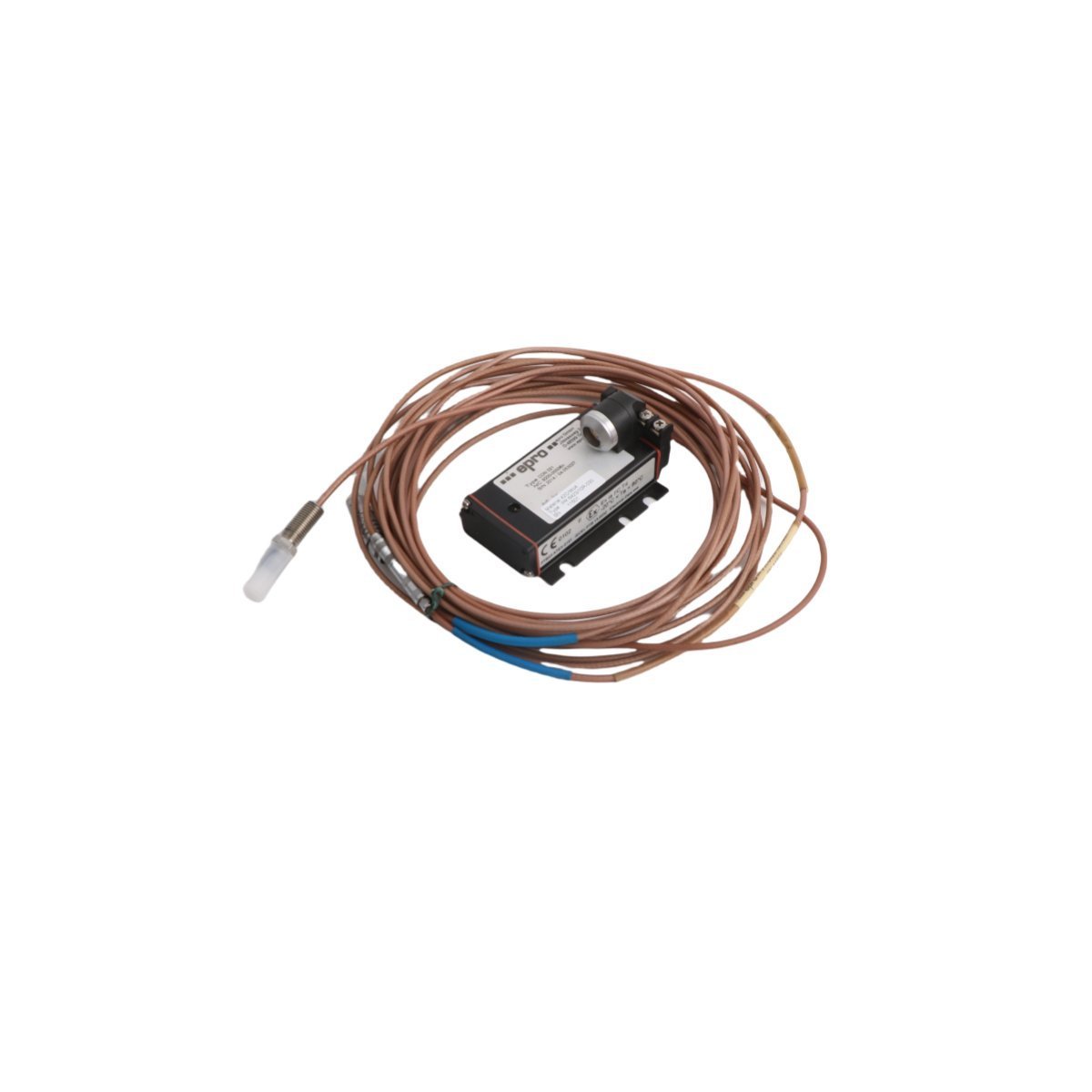

مستشعر إزاحة حثي عالي الأداء من طراز Emerson PR6423/10R-030، مصمم للمراقبة غير التلامسية للآلات الدوارة الحيوية. يعد هذا المجس الدوامي (Eddy Current) الذي يبلغ قطره 8 مم، والذي يعتبر مكونًا متخصصًا من خط إنتاج EPRO، مصممًا خصيصًا بهندسة "تثبيت عكسي" (Reverse Mount). يعتبر هذا التكوين ضروريًا لتركيبات الآلات الداخلية حيث يكون التثبيت الأمامي القياسي مقيدًا بهندسة المعدات أو تصميم مبيت المحمل. من خلال الكشف عن الاختلافات الدقيقة في الفجوة الكهرومغناطيسية بين طرف المجس والهدف الموصل، يوفر PR6423/10R-030 بيانات عالية الدقة حول اهتزاز العمود، الموضع المحوري، وعدم التمركز الدوراني، مما يتيح الكشف المبكر عن التآكل الميكانيكي قبل حدوث الفشل.

المواصفات والقدرات الهندسية الأساسية

تم تصميم هذا المستشعر للحفاظ على استقرار الإشارة ودقتها الخطية حتى عند تعرضه لتداخل كهرومغناطيسي شديد ومواد تشحيم عالية الضغط.

• مبدأ الاستشعار: تقنية التيار الدوامي الحثي غير التلامسية.

• نمط التثبيت: تثبيت عكسي بحجم 8 مم (تركيز على الغلاف الداخلي).

• أجهزة الواجهة: كابل مدمج عالي التردد مع موصل CON021 متخصص.

• الختم البيئي: هيكل من الفولاذ المقاوم للصدأ محكم الإغلاق ومصنف للحماية من دخول الماء والغبار IP67/IP68.

• دقة الإشارة: تعويض داخلي متقدم لتحييد الانجراف الحراري في مناطق التوربينات ذات درجة الحرارة العالية.

• معايرة الهدف: معاير للمعدن المغناطيسي الحديدي وأعمدة الفولاذ السبائكي للآلات.

• المدى الديناميكي: قدرة عالية النطاق الترددي لالتقاط تحولات الاهتزاز الديناميكية تحت الميكرون.

• البناء الميكانيكي: عامل شكل مضغوط محسّن لمساحات التركيب الضيقة.

الاستخدام الصناعي الاستراتيجي ونشر النظام

يعمل PR6423/10R-030 CON021 كأداة تشخيص أساسية في قطاعات توليد الطاقة، البتروكيماويات، والتصنيع الثقيل. يستخدم تصميمه الفريد للتثبيت العكسي خصيصًا في مبيت المحامل حيث يجب تثبيت المستشعر من الجانب الداخلي لقوس التثبيت لمراقبة خلوص العمود.

في محطات الطاقة على نطاق المرافق، يتم نشر هذه المجسات عادةً على توربينات البخار والغاز لتتبع الدفع المحوري وانحراف العمود القطري، مما يوفر البيانات الأولية اللازمة لقفل الأمان المتداخل. ضمن صناعة النفط والغاز، يتم تطبيق محول الطاقة على ضواغط الطرد المركزي عالية السرعة والمضخات الصناعية لتحديد تدهور المحامل أو اختلال محاذاة العمود. نظرًا لأن مبدأ التيار الدوامي لا يتأثر بالوسائط غير الموصلة مثل زيت التشحيم، البخار، أو الماء، فإنه يظل موثوقًا للغاية في البيئات "الرطبة". عند دمجه في نظام مراقبة Emerson Ovation، DeltaV، أو CSI 6500، يسهل PR6423/10R-030 منطق الإيقاف الاضطراري التلقائي، مما يحمي بشكل فعال البنية التحتية الأكثر أهمية للمصنع.
