نظرة عامة على المنتج

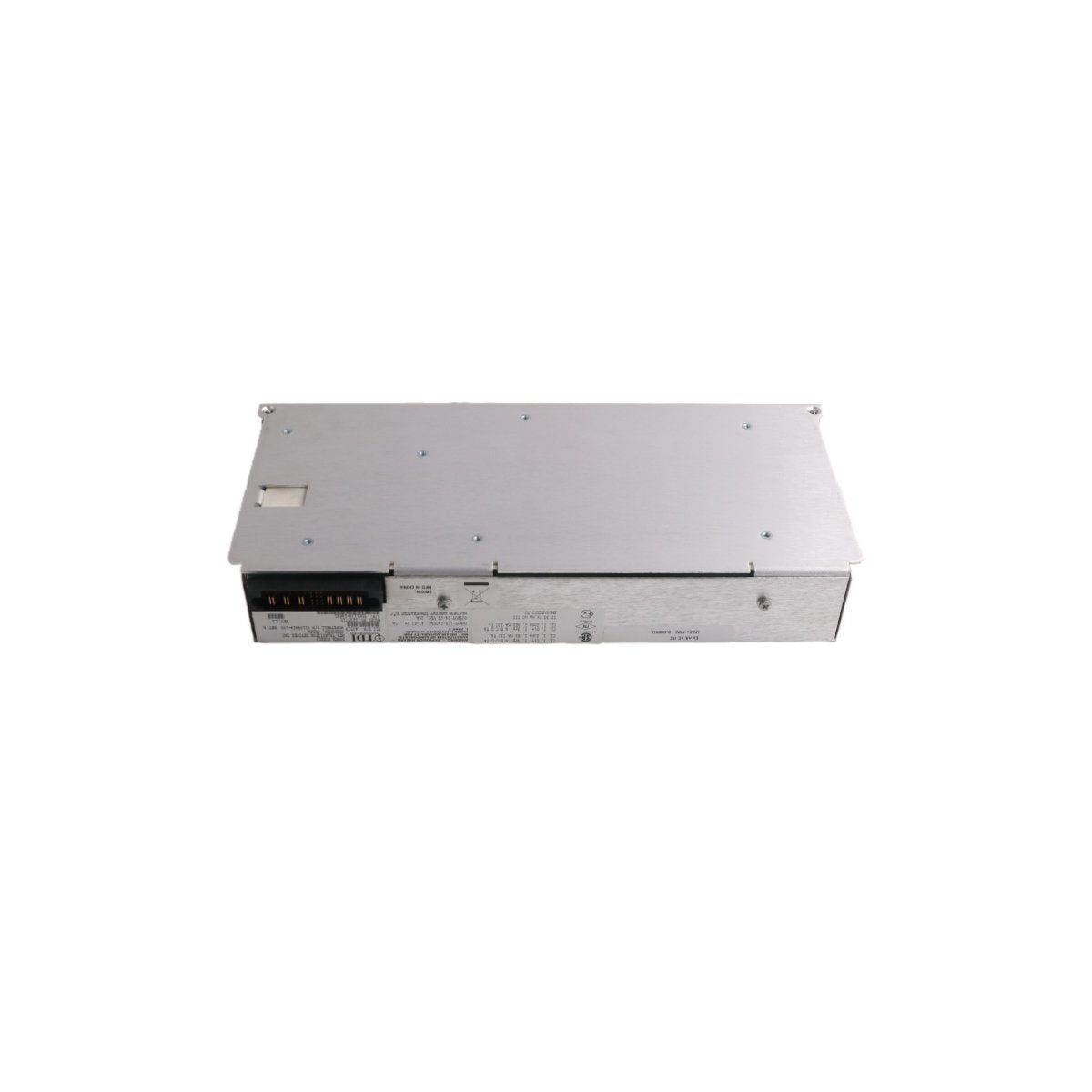

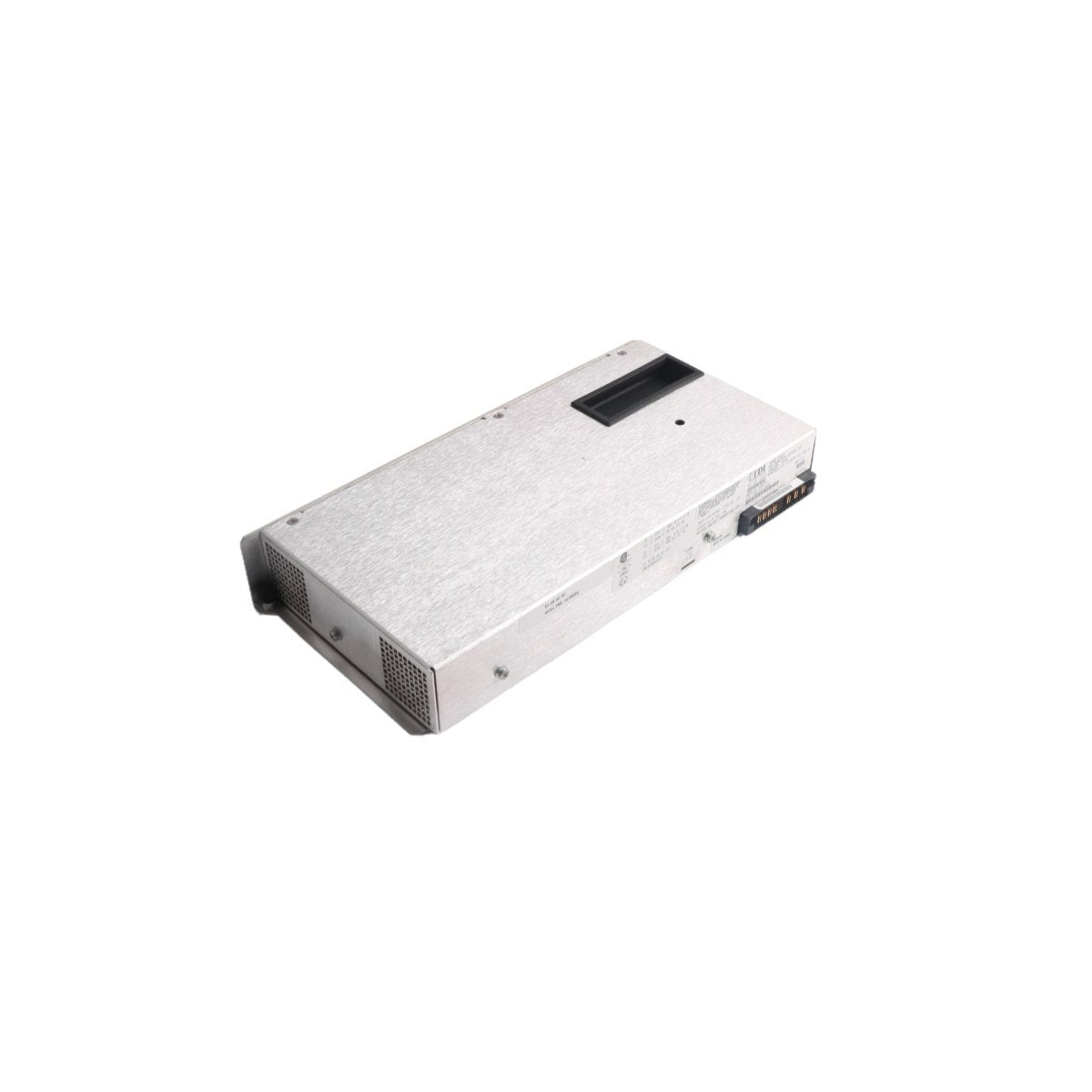

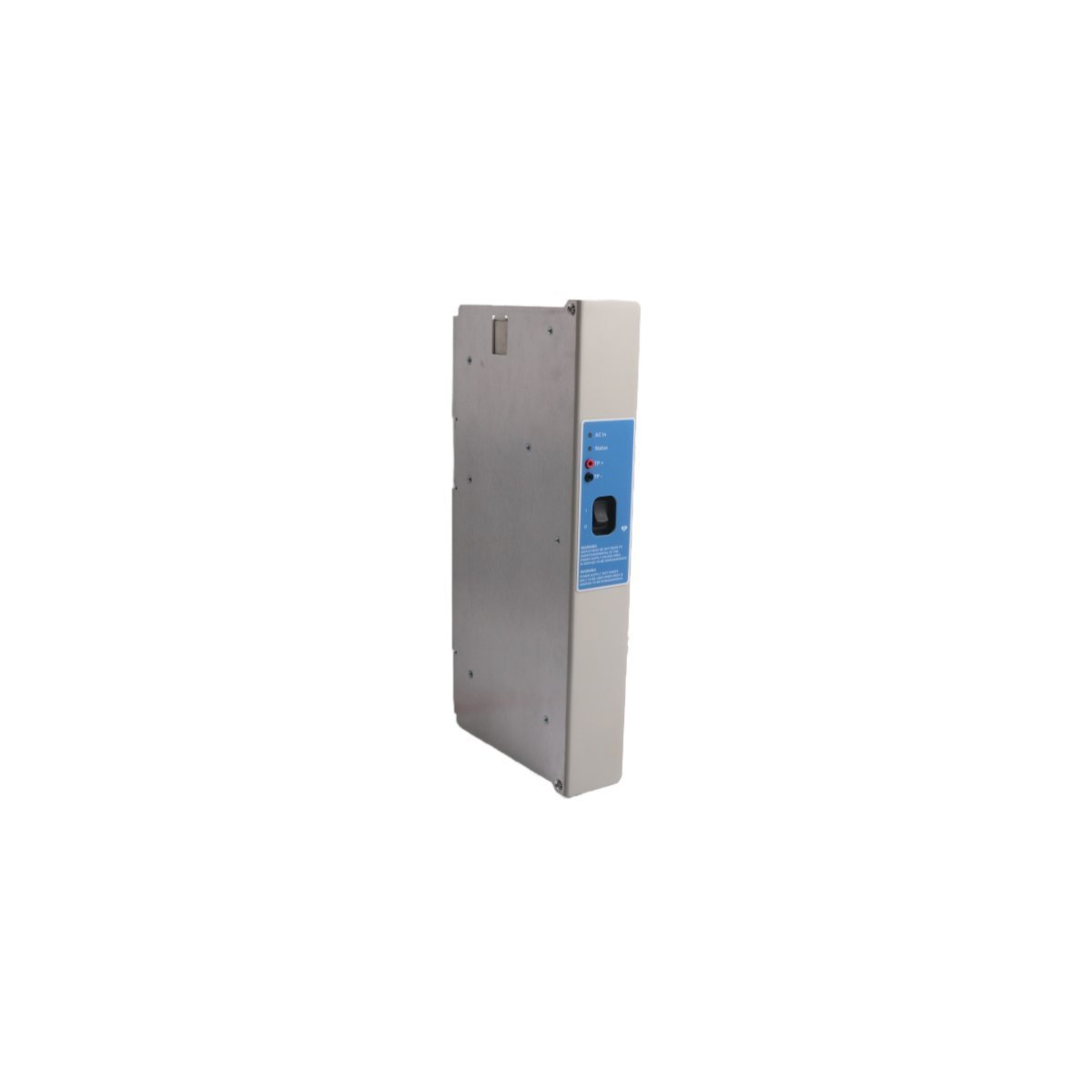

يعمل جهاز Honeywell CV-STAD01 كنقطة وصول عالية الأداء لواجهة المستخدم الرسومية (HMI) لأنظمة أتمتة PlantCruise و Experion LX. تم تصميم هذه الوحدة لتزويد المشغلين بنافذة مركزية وفي الوقت الفعلي لعمليات التحكم في العمليات، مع دعم كل من مثيلات المحطة المباشرة (Direct Station) والمحطة المرنة (Flex Station). من خلال سد الفجوة بين بيانات الحقل وغرفة التحكم، يضمن CV-STAD01 التعامل مع معلومات العمليات الحرجة وإدارة الإنذارات وتعديلات نقاط الضبط بدقة عالية. لقد تم تصميمه لتعزيز الوعي الظرفي من خلال تصور البيانات عالي الكثافة مع الحفاظ على بصمة مادية مدمجة داخل بيئات خادم صناعي أو محطة عمل.

المواصفات الفنية ومعلمات الأجهزة

• الشركة المصنعة: هانيويل

• رقم الموديل: CV-STAD01

• وظيفة الوحدة: محطة PlantCruise المباشرة / محول المحطة

• الوزن: 0.4 كجم

• الأبعاد: 7 × 14 × 14.5 سم

• قدرة العرض: تدعم ما يصل إلى 5,000 كائن ديناميكي لكل صفحة HMI

• إدارة الإنذارات: سعة لأكثر من 10,000 إنذار نظام نشط

• معدل تحديث البيانات: تردد تحديث قابل للتكوين (عادةً ثانية واحدة)

• معايير الامتثال: معايير ISA-101 HMI، إرشادات NAMUR NE 148

• دعم الهيكلية: محطة واحدة أو أزواج تهيئة زائدة عن الحاجة

• توافق النظام: Experion LX، أنظمة PlantCruise PAC

سيناريوهات الاستخدام الصناعي

• غرف التحكم المركزية: تعمل كلوحة تحكم أساسية للمشغل لمراقبة المتغيرات على مستوى المصنع، بما في ذلك درجة الحرارة والضغط والتدفق في الوقت الفعلي.

• عقد النظام الاحتياطية: يتم نشرها في أزواج لضمان التشغيل المستمر والرؤية أثناء صيانة الأجهزة أو أعطال وحدة التحكم غير المتوقعة.

• أتمتة العمليات المعقدة: تستخدم في المنشآت التي تتطلب مراقبة إنذار عالية الكثافة حيث يجب على المشغلين تتبع آلاف النقاط عبر وحدات معالجة متعددة.

• مراقبة السلامة: توفر معدلات تحديث البيانات عالية السرعة اللازمة لمراقبة التعشيقات الحرجة للسلامة وأنظمة إيقاف التشغيل في حالات الطوارئ (ESD).

• توسيع المحطة عن بعد: تسهل إضافة محطات تشغيل محلية في مصانع التصنيع واسعة النطاق عبر اتصال إيثرنت.

الأسئلة الشائعة

س: ما الفرق بين مثيلات المحطة المباشرة (Direct Station) والمحطة المرنة (Flex Station) في هذه الوحدة؟

ج: يوفر CV-STAD01 عادةً محطة مباشرة واحدة للمراقبة الدائمة عالية التوفر ومثيلين من المحطات المرنة، والتي توفر قدرات عرض أكثر مرونة، تعتمد على المتصفح أو عن بعد داخل الشبكة.

س: هل يدعم CV-STAD01 تصميم واجهة المستخدم الرسومية الحديثة عالية الأداء؟

ج: نعم، إنه متوافق تمامًا مع معايير ISA-101، التي تركز على تقنيات واجهة المستخدم الرسومية "تدرج الرمادي" أو عالية الأداء لتقليل إرهاق المشغل وتسليط الضوء على الإنذارات الحرجة بشكل أكثر فعالية.

س: هل يمكن استخدام هذه الوحدة مع أنظمة Experion PKS؟

ج: على الرغم من التشابه الوظيفي، فإن CV-STAD01 مُحسّن خصيصًا لخطوط إنتاج PlantCruise و Experion LX. يجب التحقق من التوافق مع Experion PKS واسعة النطاق مقابل إصدارات برامج محددة.

س: ما أهمية سعة 10,000 إنذار؟

ج: في العمليات الصناعية واسعة النطاق، يجب على النظام تخزين وعرض حجم هائل من البيانات. تضمن هذه السعة عدم تعرض المحطة لتأخير أو فقدان للبيانات أثناء اضطرابات كبيرة في المصنع أو "فيضانات الإنذارات".
