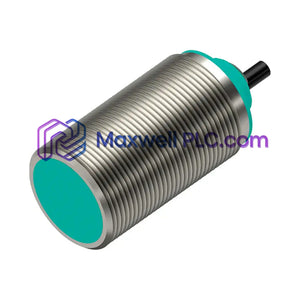

يعمل المستشعر الحثي Pepperl+Fuchs NBB15-30GM50-A2، المُدرج أيضاً في الكتالوج تحت اسم NBB15-30GM50، كمكون أجهزة مخصص للكشف عن الأهداف المعدنية دون تلامس ضمن دوائر التبديل الآلية المنفصلة.

مصفوفة التسمية والتهيئة

يحدد سلسلة تعيين الأجزاء المهيكلة خصائص فيزيائية وتشغيلية محددة:

• NBB15: تعيين سلسلة المفاتيح الحثية الذي يشير إلى مسافة استشعار اسمية تبلغ 15 مم مع إمكانية التركيب المتساطح (Flush).
• 30GM50: هيكل نحاسي مطلي بالنيكل ومسنن M30 x 1.5 بطول إجمالي يبلغ 50 مم.
• A2: تهيئة 4 أسلاك للتيار المستمر توفر منطق مخرج PNP مزدوج (تبديل مكمل: مفتوح عادة NO ومغلق عادة NC).

معايير الأداء التقني

العزل في المناطق الخطرة وقمع الطفرات الكهربائية

تدمج بنية الاستشعار الداخلية حدود حماية ضد طفرات الجهد للحماية من عابرات تبديل الجهد العالي الحثي عبر أسلاك المجال. عند استخدامه بالاقتران مع حواجز السلامة الجوهرية (Ex i) في مواقع العمليات الخطرة، تحافظ مسارات الإشارة الفيزيائية على عزل كلفاني مطلق. يضمن التأريض المباشر للوحة استقرار تركيب سكة DIN لوحدات الواجهة، مما يحافظ على زمن انتقال منخفض لتحويل البروتوكول عبر بوابات الشبكة.

نطاق التوريد

• 1 x مستشعر القرب الحثي Pepperl+Fuchs NBB15-30GM50-A2
• 2 x صواميل تثبيت سداسية (M30 x 1.5)
• 2 x حلقات قفل

إجراءات توصيل الأسلاك الميدانية وبروتوكول التركيب

• ضع الهيكل الأسطواني M30 في فتحة التركيب، مع التأكد من محاذاة وجه الاستشعار بشكل متساوٍ مع الهياكل المعدنية المجاورة.
• أحكم ربط صواميل القفل M30 المتضمنة باستخدام مفتاح ربط قابل للتعديل بعزم دوران أقصى يبلغ 30 نيوتن متر.
• مرر الكابل المغطى بـ PVC بطول 2 متر عبر قنوات الأسلاك، وتجنب المسارات الموازية لخطوط مخرج محرك VFD عالي الجهد.
• صل السلك البني بالطاقة الموجبة +10...30 فولت تيار مستمر، والأزرق بالأرضي 0 فولت تيار مستمر، والأسود بحمل تبديل PNP NO، والأبيض بحمل تبديل PNP NC.
• تأكد من استمرارية التأريض عبر وصلات القنوات المعدنية لضمان التخميد المناسب للضوضاء وقمع التداخل الكهربائي.

الأسئلة التقنية الشائعة

• ما هي تعيينات الألوان لكابل التوصيل ذو 4 أسلاك؟

  يتصل البني بمصدر طاقة التيار المستمر الموجب (+VDC)، والأزرق بالأرضي (0 فولت تيار مستمر)، ويوفر الأسود إشارة مخرج PNP NO، ويوفر الأبيض مخرج PNP NC.

• هل يمكن تركيب مستشعر NBB15-30GM50-A2 بشكل متساوٍ في ألواح الصلب الطري؟

  نعم، يسمح البناء الداخلي المحمي بالتركيب المتساوي في ألواح التثبيت المعدنية حتى مستوى سطح الاستشعار دون التسبب في إشارات خاطئة جانبية.

• ما هو السلوك الذي يحدث في قنوات تبديل PNP أثناء حدوث قصر في الدائرة؟

  تعمل الحماية النبضية المدمجة ضد قصر الدائرة على تحديد تيار خطأ المخرج فوراً، مع تكرار تنفيذ الحالة حتى يتم إزالة حالة القصر الخارجية.

• ما هو أقصى تردد تشغيل لتبديل مفتاح القرب هذا؟

  تدعم دائرة المذبذب معدل تبديل مستمر أقصى يبلغ 500 هرتز لمهام فهرسة وعد الأهداف عالية السرعة.

• كيف يتم استخدام منطق التبديل المكمل للمخرج المزدوج في أنظمة التحكم؟

  يوفر المخرج المكمل حالات إشارة متزامنة (NO و NC)، مما يسمح بمراقبة انقطاع الأسلاك أو توجيه الإشارة المتزامن إلى مداخل وحدة تحكم مزدوجة.

• هل يتحمل الهيكل المعدني M30 التعرض للرطوبة وتراكم الغبار؟

  نعم، يفي الهيكل الأسطواني النحاسي المطلي بالنيكل والمغلف بالكامل بتصنيفات حماية IP67 ضد الغبار وغمر المياه.

• ما هي أبعاد الهدف المطلوبة لتحقيق مسافة استشعار كاملة تبلغ 15 مم؟

  يتم تحديد مسافة التشغيل المقدرة بـ 15 مم باستخدام هدف قياسي من الصلب الطري (Fe 360) بقياس 45 مم × 45 مم × 1 مم.

• هل إمداد الطاقة محمي ضد توصيلات الأسلاك ذات القطبية المعكوسة؟

  نعم، تمنع ثنائيات الحجب الداخلية فشل المكون إذا تم توصيل أسلاك طاقة التيار المستمر الموجب والأرضي بشكل معكوس.
