نظرة عامة على المنتج

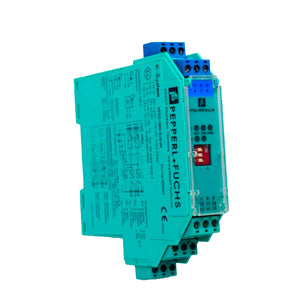

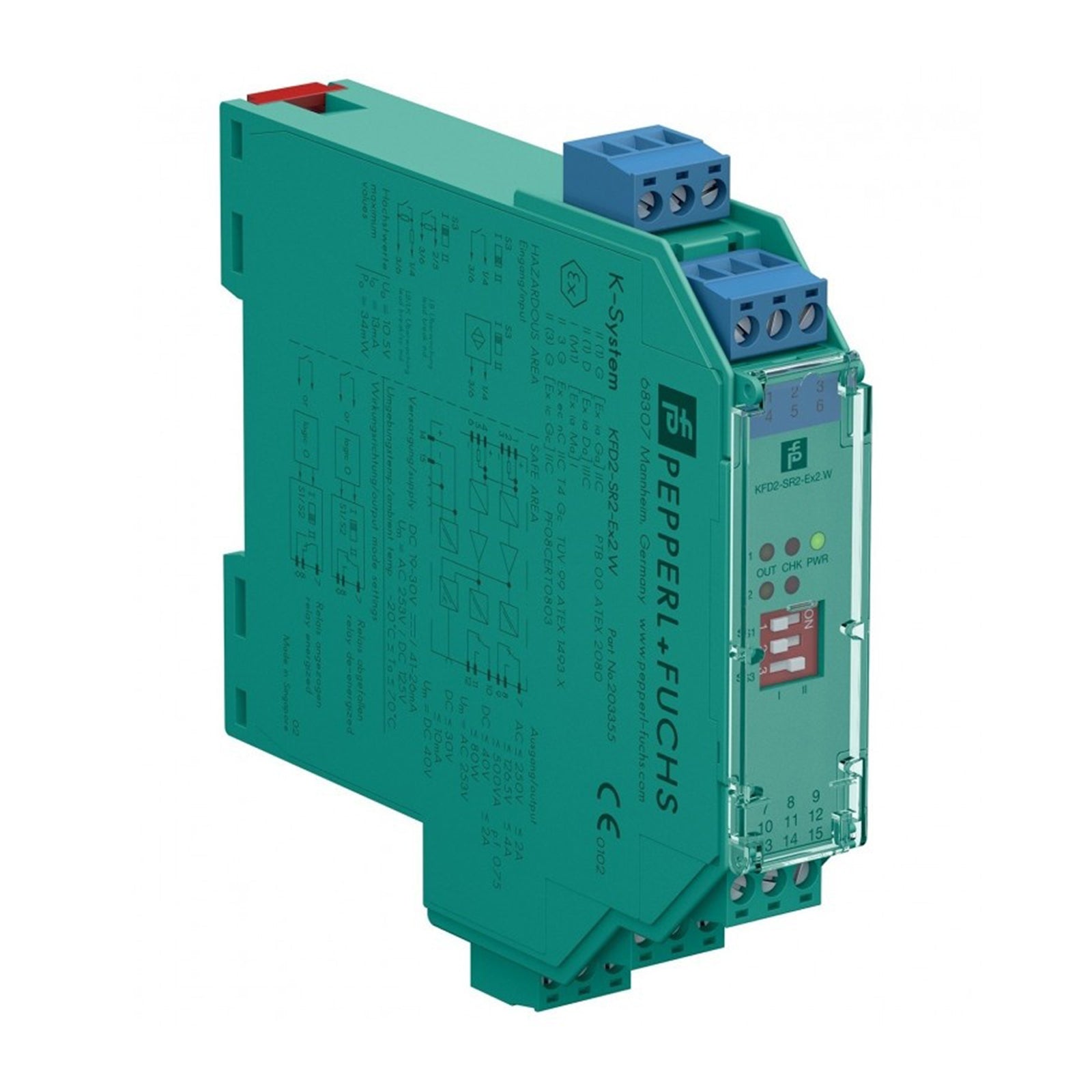

تعمل وحدة Pepperl+Fuchs KFD2-SR2-Ex2.W كحاجز معزول ثنائي القناة عالي الموثوقية، مما يسهل النقل الآمن للإشارات الرقمية من المناطق الخطرة إلى غرفة التحكم. تتصل هذه الوحدة بسلاسة مع مستشعرات التقارب NAMUR أو مفاتيح التلامس الجافة الموجودة في المنطقة 0 أو 1 أو 2، وتحول مدخلات المجال بفعالية إلى مخرجات تلامس ترحيل نظيفة لتكامل PLC أو DCS. من خلال توفير عزل جلفاني قوي، تمنع KFD2-SR2-Ex2.W مستويات الطاقة الخطرة من دخول الأجواء المتفجرة، مما يضمن أعلى مستوى من الأمان الجوهري لمصانع البتروكيماويات والمصافي وتصنيع الأدوية. تعمل كل قناة بشكل مستقل، مما يسمح للمهندسين بمراقبة نقطتين ميدانيتين متميزتين - مثل مواضع الصمامات أو مستويات الخزان - باستخدام وحدة واحدة موفرة للمساحة بقياس 20 مم.

المزايا الفنية الأساسية

يشتمل مضخم التبديل هذا على إمكانيات الكشف عن أعطال الخط (LFD) المتقدمة، والتي تراقب باستمرار الدائرة الميدانية بحثًا عن كسر في الأسلاك أو ظروف دائرة كهربائية قصيرة. عند حدوث خطأ، تقوم الوحدة بتشغيل مؤشر LED أحمر مخصص وإلغاء تنشيط مرحل الإخراج، مما يوفر ملاحظات تشخيصية فورية لفريق الصيانة. تتميز الأجهزة بوضع إخراج قابل للعكس، مما يمكّن المستخدمين من الاختيار بين منطق "مفتوح عادة" و "مغلق عادة" عبر مفاتيح DIP سهلة الوصول الموجودة على اللوحة الأمامية. بالإضافة إلى ذلك، تدعم KFD2-SR2-Ex2.W تكامل Power Rail، الذي يلغي أسلاك الطاقة المعقدة من نقطة إلى نقطة عن طريق سحب 24 فولت تيار مستمر مباشرة من ناقل DIN rail. تقلل بنية الأجهزة هذه بشكل كبير من فوضى الخزانة مع زيادة MTBF الكلي (متوسط ​​الوقت بين الفشل) لحلقة الأمان.

المواصفات الفنية

دليل التثبيت

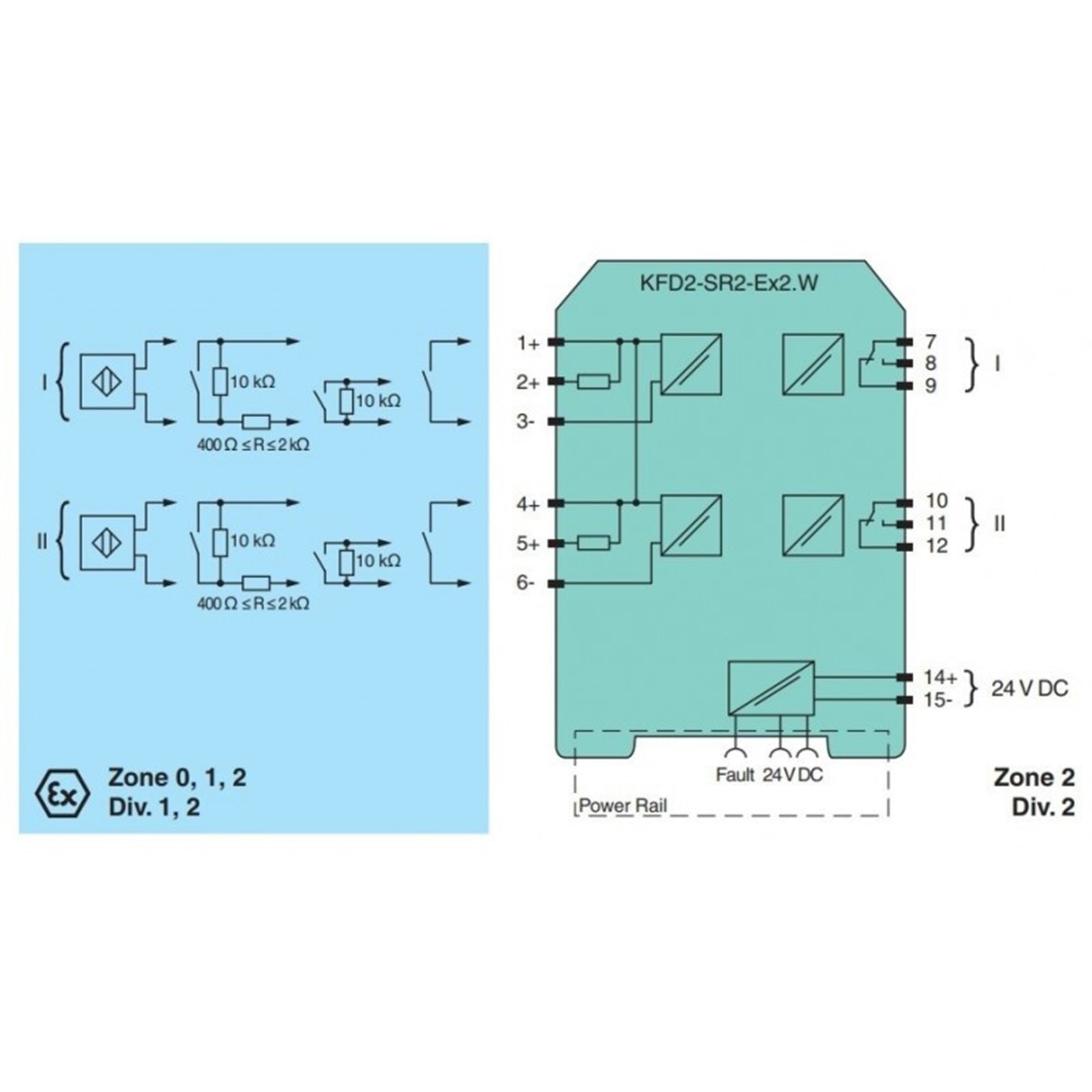

يجب على المهندسين تركيب KFD2-SR2-Ex2.W على سكة DIN قياسية 35 مم، مع ضمان مسافة لا تقل عن 5 مم بين الوحدات المجاورة لتسهيل تبريد الحمل الحراري الطبيعي. عند استخدام الموصلات الميكانيكية في الحقل، قم دائمًا بتركيب مقاوم تحويل 10 كيلوأوم ومقاوم تسلسلي 1 كيلوأوم للسماح لدائرة الكشف عن أعطال الخط (LFD) بالتمييز بين الموصل المغلق والدائرة القصيرة. يجب أن تتبع جميع أسلاك المناطق الخطرة معايير السلامة الجوهرية، مع الحفاظ على مسافة لا تقل عن 50 مم من كابلات الطاقة أو الإشارة في المنطقة الآمنة. تحقق من أن إعدادات مفتاح DIP لعكس الطور و LFD تتطابق مع متطلبات المنطق المحددة لنظام التحكم قبل التشغيل. لضمان أقصى قدر من الموثوقية، قم بإنهاء جميع دروع الكابلات عند قضيب التأريض في المنطقة الآمنة بدلاً من أطراف الحاجز.

المزايا الهندسية

تتفوق KFD2-SR2-Ex2.W في بيئات الاهتزازات العالية والبيئات الكيميائية العدوانية من خلال غلافها المتين من نظام K-System وأطراف التلامس المطلية بالذهب. يوفر تصميمها ثنائي القناة ميزة كثافة كبيرة، مما يسمح بدمج المدخلات الرقمية دون توسيع مساحة الخزانة. تظل الوحدة متوافقة تمامًا مع متطلبات السلامة الوظيفية SIL 2، مما يجعلها خيارًا موثوقًا به لأنظمة إيقاف التشغيل في حالات الطوارئ (ESD) ومنطق التشابك الحرج. من خلال عزل جانب الحقل عن الجانب الآمن بقوة عازلة عالية، تعمل KFD2-SR2-Ex2.W على التخلص بفعالية من حلقات التأريض وتحمي أجهزة التحكم الحساسة من الارتفاعات الكهربائية في الغلاف الجوي.

التسليم واللوجستيات

وقت التسليم: 3-5 أيام بمجرد الانتهاء من الدفع.

شركات الشحن: يتم الشحن عبر DHL أو FEDEX أو UPS مع تغليف المصنع الأصلي محكم الإغلاق وشفافية التتبع الكاملة.

الأسئلة الشائعة الفنية

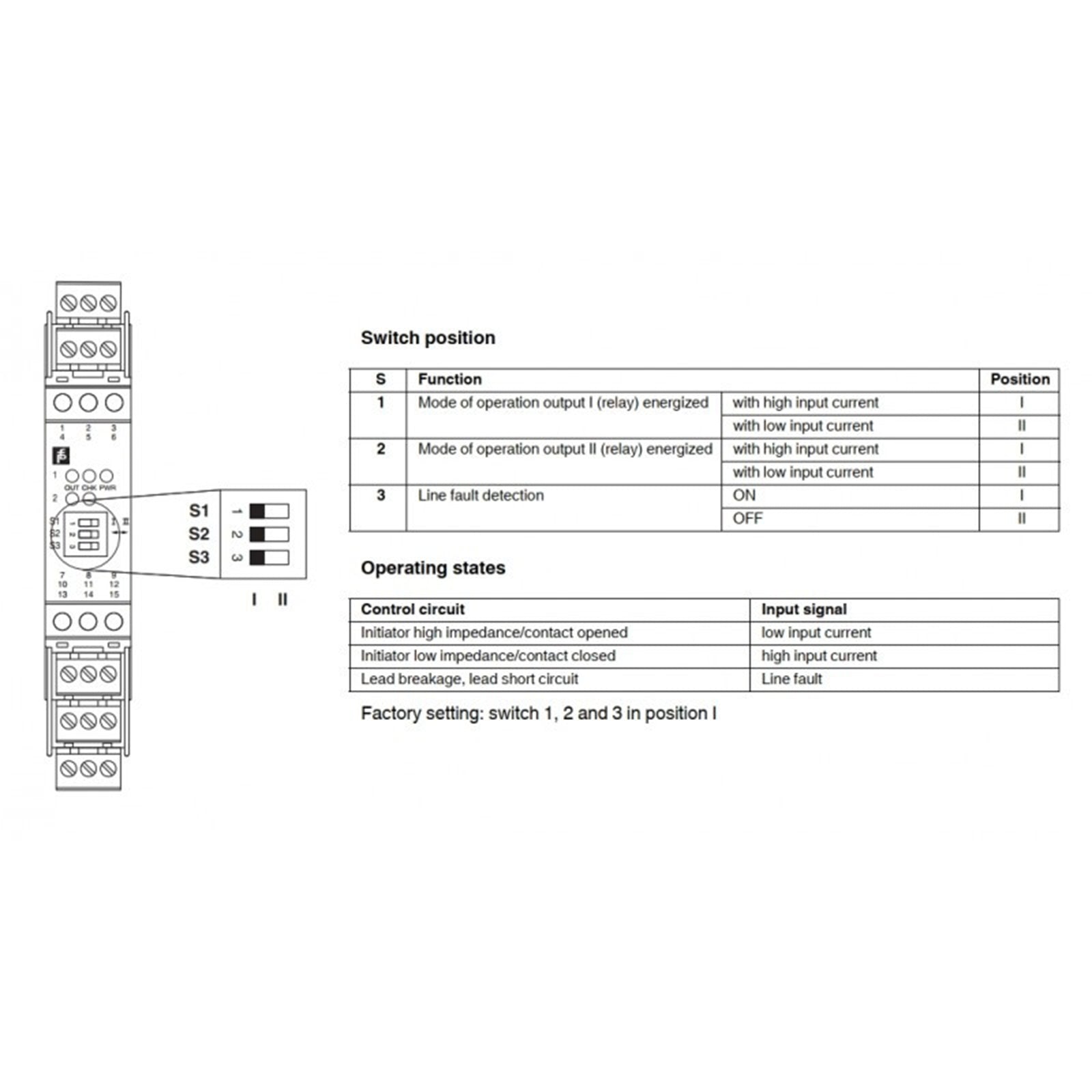

س1: كيف أقوم بتعطيل اكتشاف أعطال الخط (LFD) إذا كنت أستخدم مفتاح تبديل بسيط؟

ج1: يمكنك إلغاء تنشيط ميزة LFD عن طريق ضبط مفاتيح DIP الموجودة في الجزء الأمامي من الوحدة. ومع ذلك، لأسباب تتعلق بالسلامة، نوصي باستخدام مقاومات عند نقطة تلامس المفتاح للحفاظ على قدرة المراقبة.

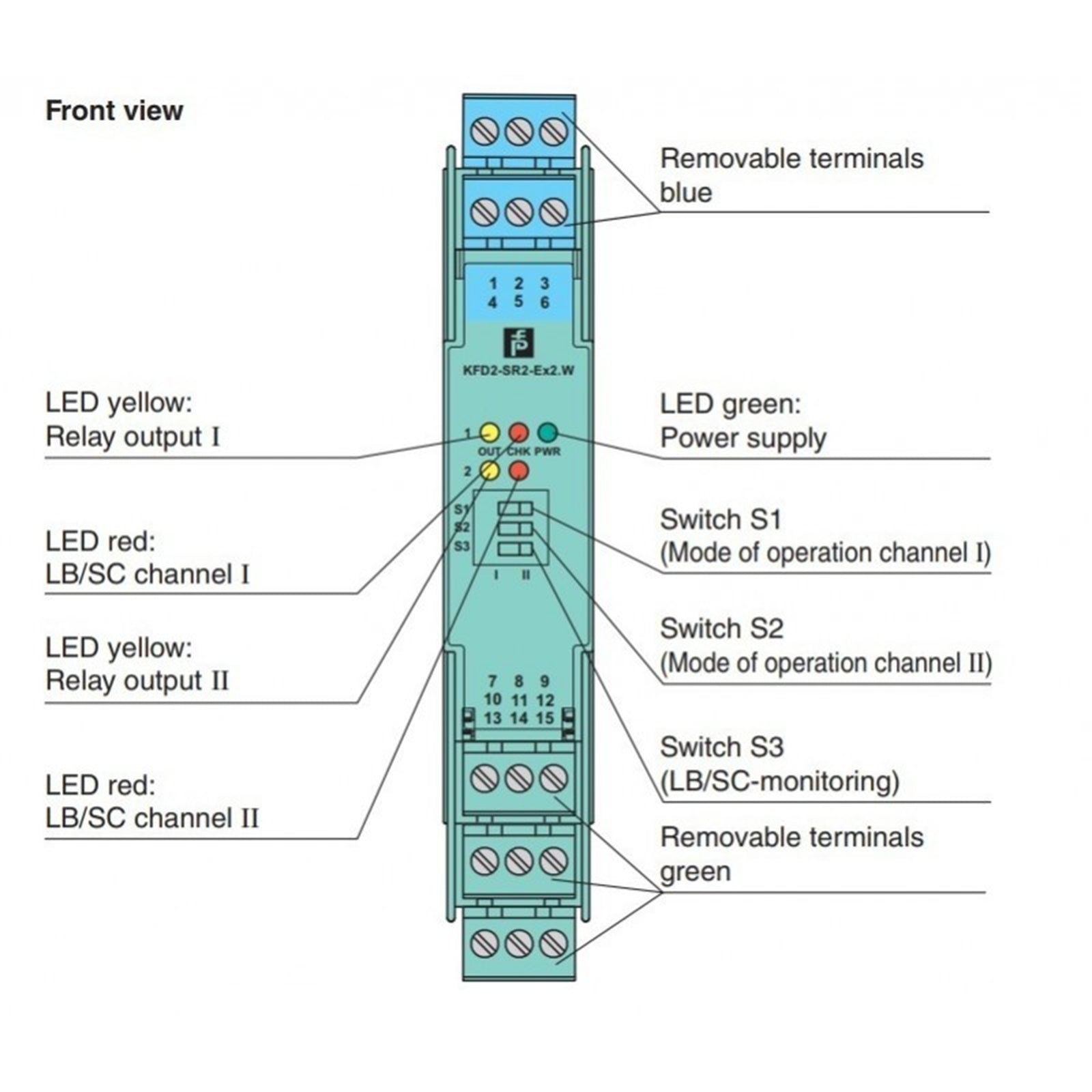

س2: ما الذي تشير إليه ألوان مؤشرات LED المختلفة على اللوحة الأمامية؟

ج2: يشير مؤشر LED الأخضر إلى أن الوحدة تعمل بالطاقة. تُظهر مؤشرات LED الصفراء حالة التبديل لمرحلات الإخراج، وتشير مؤشرات LED الحمراء إلى وجود عطل (كسر في الخط أو دائرة كهربائية قصيرة) في أسلاك الحقل.

س3: هل يمكنني استخدام KFD2-SR2-Ex2.W مع مصدر طاقة 110 فولت تيار متردد؟

ج3: لا، هذا النموذج المحدد هو وحدة تعمل بالتيار المستمر (19-30 فولت تيار مستمر). إذا كانت خزانتك توفر فقط طاقة تيار متردد، فستحتاج إلى تثبيت مصدر طاقة K-System أو اختيار ما يعادله من سلسلة KFA6.

س4: ما أهمية اللاحقة ".W" في رقم هذا الطراز؟

ج4: تشير اللاحقة ".W" إلى أن مخرجات المرحل هي نقاط تلامس تبديل (نموذج C)، مما يوفر طرفًا مفتوحًا عادةً وطرفًا مغلقًا عادةً لكل قناة، مما يوفر مرونة أكبر لمنطق التحكم.
