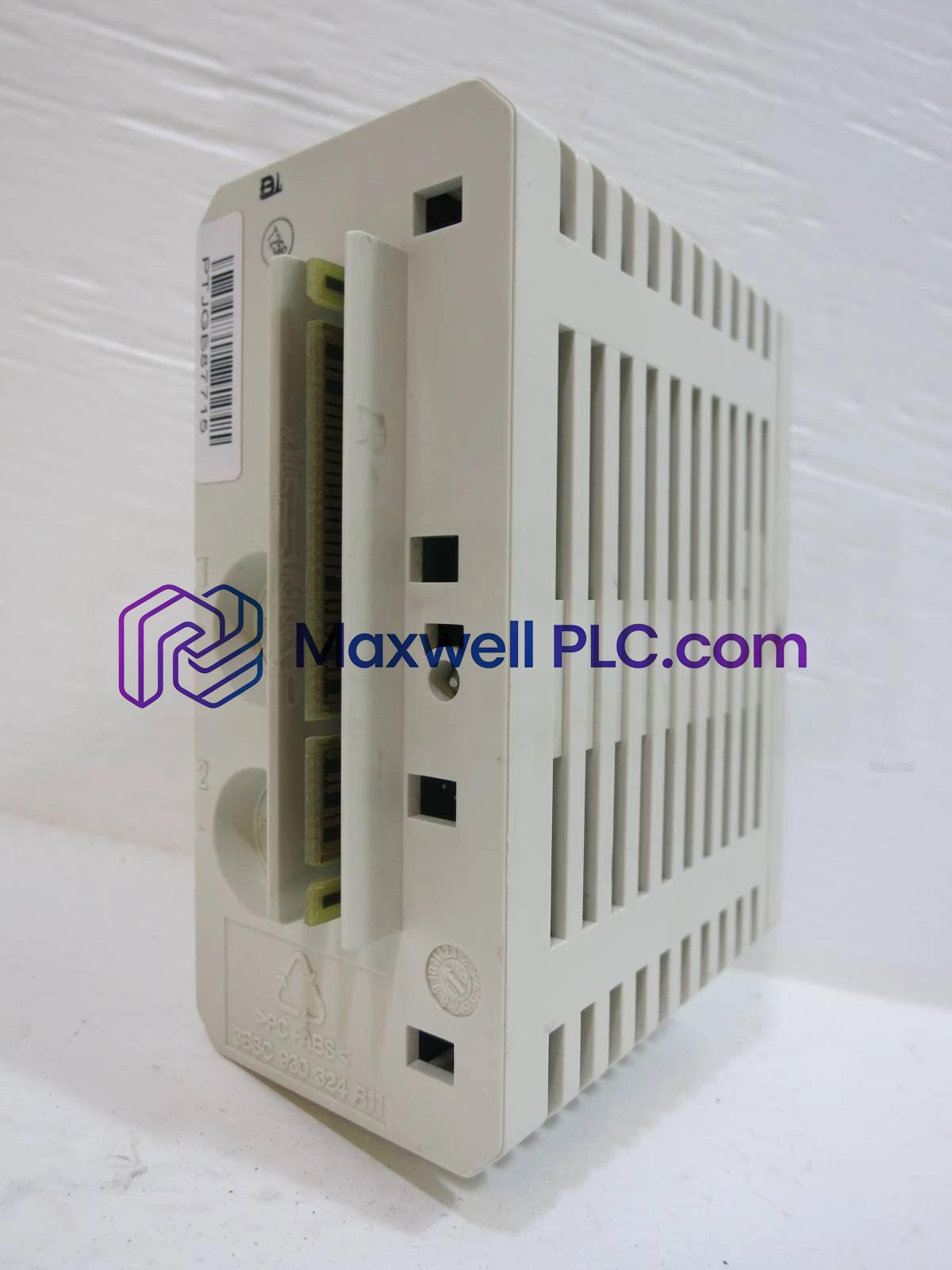

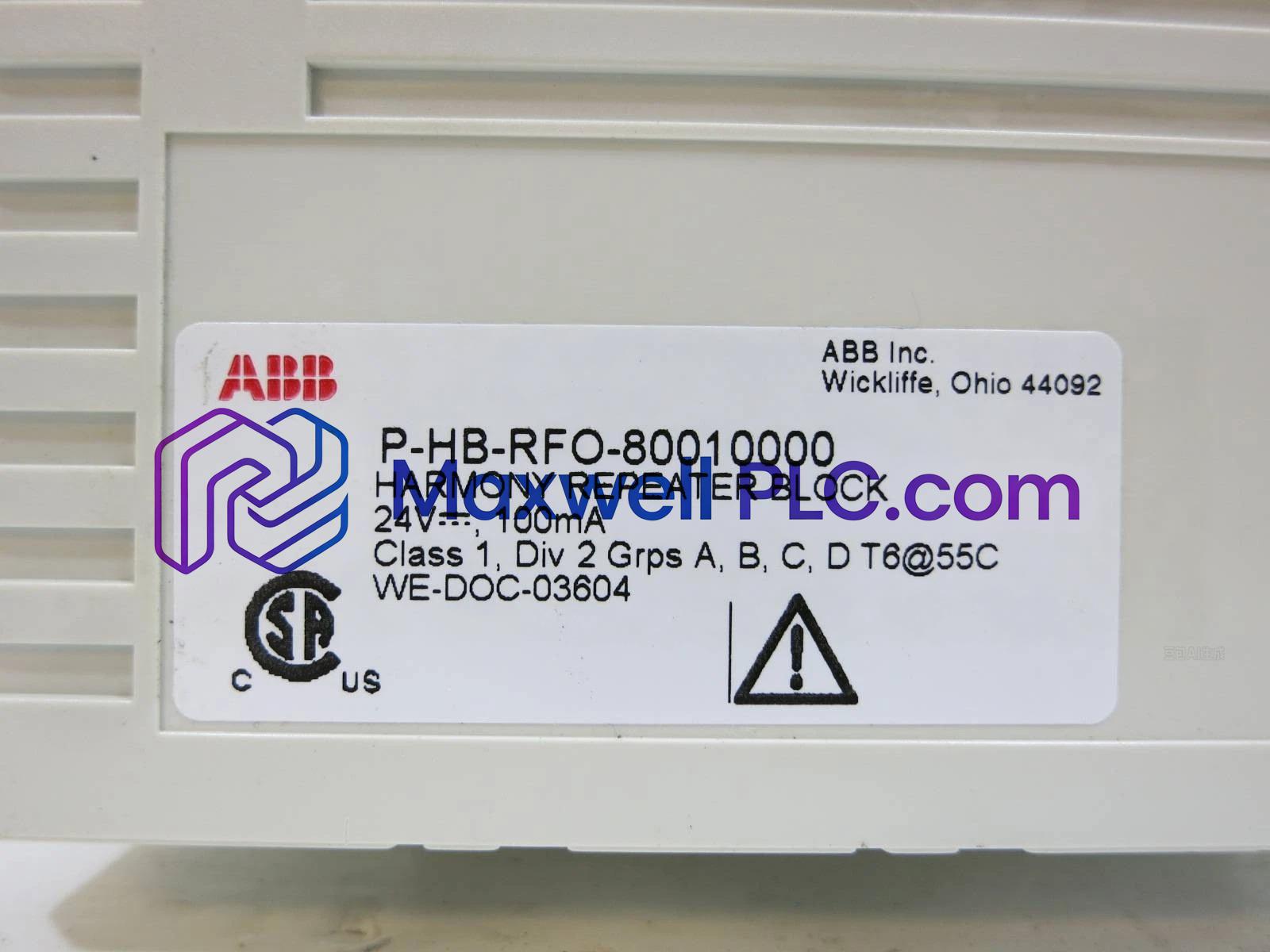

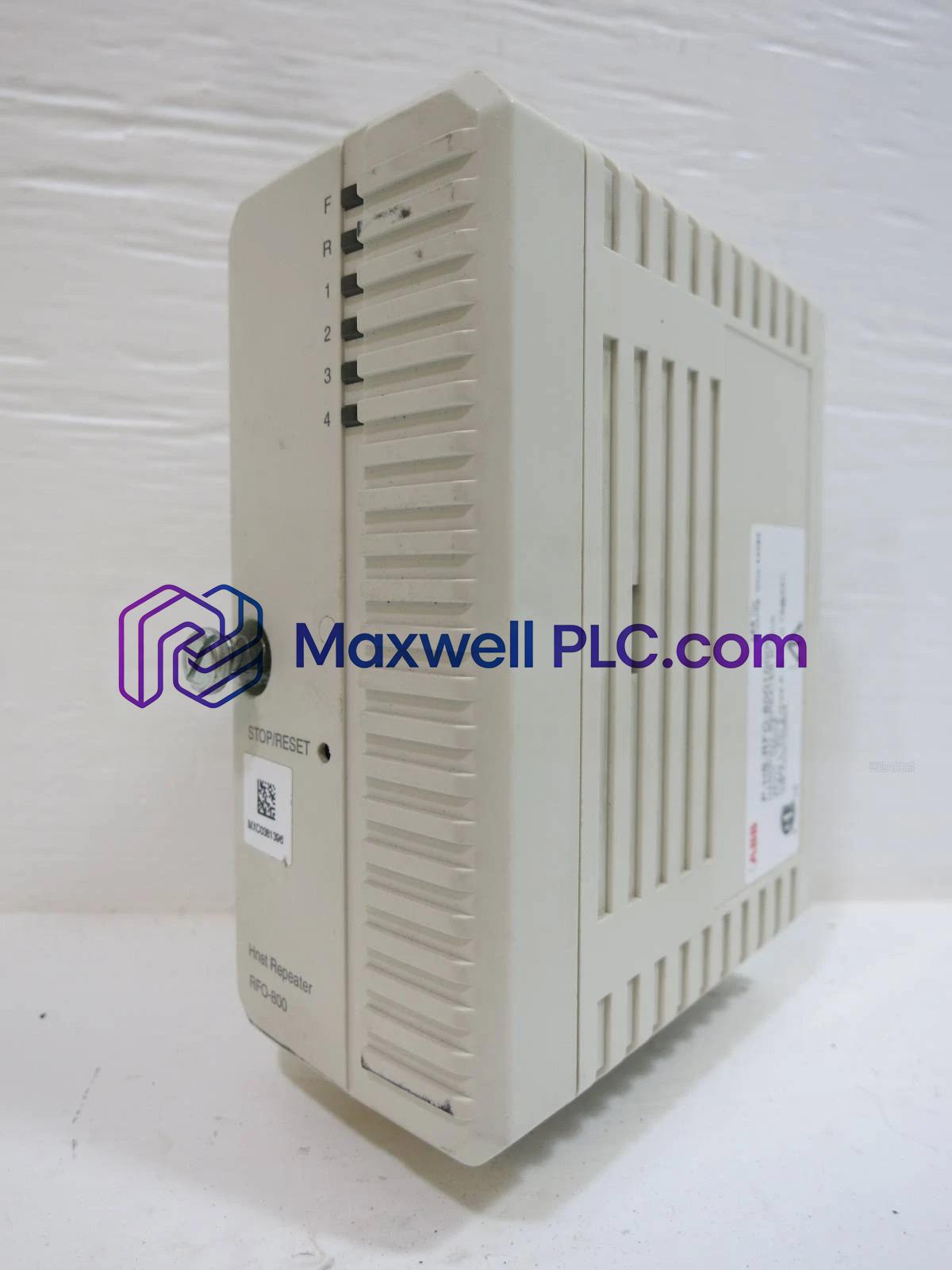

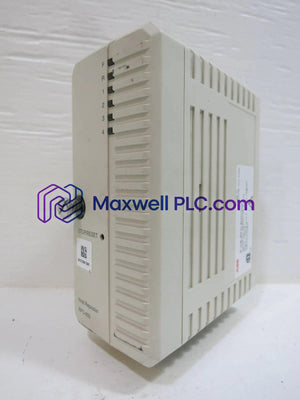

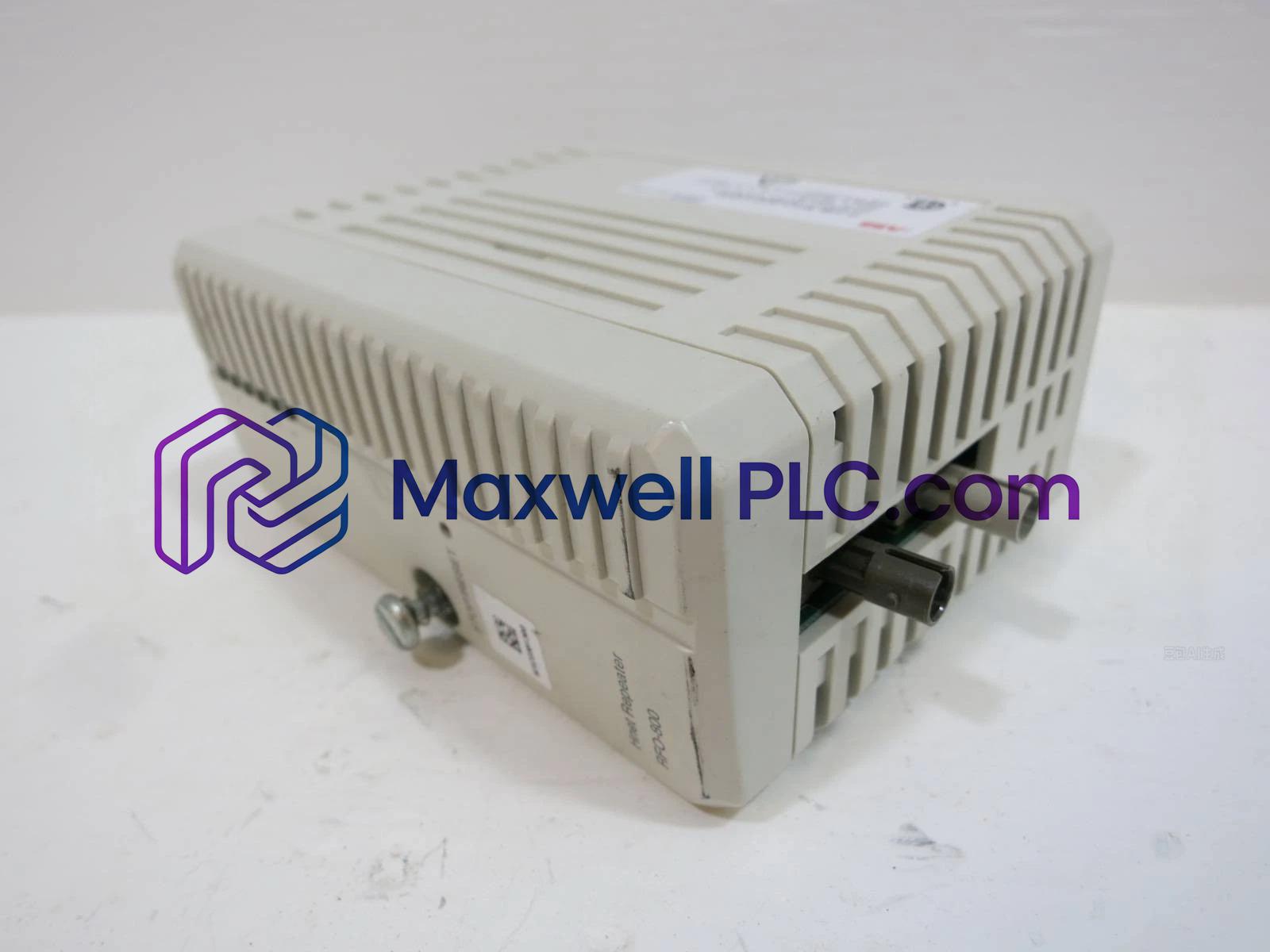

P-HB-RFO-80010000 وحدة مكرر ناقل ABB Net 90
-
الأبعاد: 5.4 × 13.3 × 10.8 سم
-
بلد المنشأ: Sweden
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تعمل ABB P-HB-RFO-80010000 كوحدة مكرر RFO-800 الأساسية المستخدمة لتنفيذ تضخيم إشارة الألياف البصرية وعزل الأقسام عبر منصات Net 90 و S800 Harmony.
بنية النموذج ومعرف الجهاز
-
P-HB-RFO-80010000: رقم جزء طلب التجميع الكامل لشراء الوحدات المعتمدة من المصنع.
-
RFO-800: تسمية نموذج قطع الغيار للأجهزة لتبديل الوحدات الميدانية وسجلات الصيانة.
-
مكرر Hnet: واجهة مكرر الطبقة المادية للألياف البصرية مُحسَّنة لبنيات S800 Harmony.
المعايير الفيزيائية وقيود التشغيل
| المعلمة | المواصفات |
| النموذج | P-HB-RFO-80010000 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.2 كجم |
| أبعاد الشحن | 5.4 × 13.3 × 10.8 سم |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | 100 مللي أمبير نموذجي عند 24 فولت تيار مستمر |
| جهد الإمداد | 24 فولت تيار مستمر +/-20 % |
| معدل نقل البيانات | 2 ميجابت/ثانية |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | 5 إلى 95 % رطوبة نسبية غير مكثفة |
| منصة النظام | Net 90 / S800 Harmony |
| رمز التعريفة الجمركية | 8537101190 |
| موقع الشحن | شيامن، الصين |
سرعة ناقل الشبكة الحتمية وقابلية التوسع
مصممة للاتصال العُقدي الحتمي، تنظم الوحدة انتشار بيانات Hnet بمعدل إرسال ثابت يبلغ 2 ميجابت/ثانية. تعمل دارة المعالجة الداخلية على تحسين سرعة اتصال ناقل اللوحة الخلفية عبر عُقد الطوبولوجيا الموزعة دون إدخال تذبذب. تدعم البنية توسيع كثافة الإدخال/الإخراج عبر شبكات الألياف البصرية مع الحفاظ على توافق ذاكرة الفلاش الخاصة بالبرامج الثابتة أثناء تحديثات البرامج على مستوى وحدة التحكم.
تفاصيل استيفاء الحزمة
-
1 × وحدة مكرر الألياف البصرية Hnet ABB P-HB-RFO-80010000
-
1 × ورقة مرجعية للتركيب الصناعي
قواعد توصيل الأسلاك الميدانية وتجميع الألياف البصرية
-
قم بتركيب الوحدة بإحكام في موضع اللوحة الخلفية للرف الفرعي المقابل حتى يتم تعشيق ألسنة القفل الميكانيكية.
-
قم بتوجيه طاقة 24 فولت تيار مستمر الواردة من خلال كتل توزيع نظيفة ومحمية بفتيل ضمن التسامح التشغيلي +/-20%.
-
افحص موصلات كابلات الألياف البصرية للتأكد من نظافة السطح قبل الإدخال في منافذ الإرسال/الاستقبال البصرية.
-
حافظ على الحد الأدنى لنصف قطر الانحناء الفيزيائي على جميع كابلات التصحيح البصرية لمنع توهين الإشارة وتكسير قلب الزجاج.
الأسئلة الشائعة حول مرجع الأجهزة الفنية
-
ما هو معدل بيانات التشغيل الاسمي لوحدة مكرر RFO-800؟
تعالج الوحدة اتصالات شبكة Hnet بسرعة إرسال ثابتة وحتمية تبلغ 2 ميجابت/ثانية.
-
ما هو نطاق جهد الإمداد المطلوب لتشغيل الوحدة؟
تعمل الوحدة على إدخال مساعد 24 فولت تيار مستمر وتتحمل نطاق تقلب الإدخال يبلغ +/-20%.
-
ما هو السحب النموذجي للتيار أثناء التنفيذ المستمر؟
في ظل ظروف التشغيل القياسية، تسحب الوحدة تيارًا اسميًا يبلغ حوالي 100 مللي أمبير عند 24 فولت تيار مستمر.
-
ما هي حدود درجة الحرارة المحيطة المطبقة أثناء التشغيل الميداني؟
صُنّفت الأجهزة للتشغيل الميداني المستمر عبر درجات حرارة محيطة تتراوح من 0 إلى +60 درجة مئوية.
-
ما هو رمز مرجع قطع الغيار لتجميع المكرر هذا؟
يُعيّن معرف نموذج قطع الغيار الخاص بالشركة المصنعة للاستبدال المباشر للأجهزة باسم RFO-800.
-
كيف يجب صيانة كابلات الألياف البصرية أثناء التركيب؟
يجب تنظيف الموصلات بمناديل بصرية خالية من الوبر، ويجب ألا تتجاوز الكابلات حدود الحد الأدنى لنصف قطر الانحناء.
-
هل يتطلب المكرر تبديل DIP يدوي أو اختيار معدل الباود؟
لا، تتعامل الوحدة مع تضخيم إشارة الطبقة المادية بشفافية دون اختيار تبديل DIP للأجهزة.
-
ما هي حدود التخزين البيئية التي يجب مراعاتها قبل التشغيل؟
يجب تخزين الجهاز في بيئة جافة تتراوح درجة حرارتها بين -40 و +85 درجة مئوية، مع رطوبة غير مكثفة.
