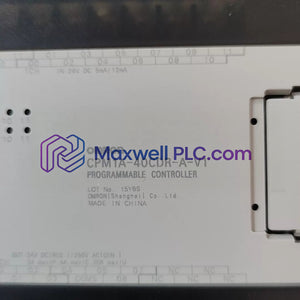

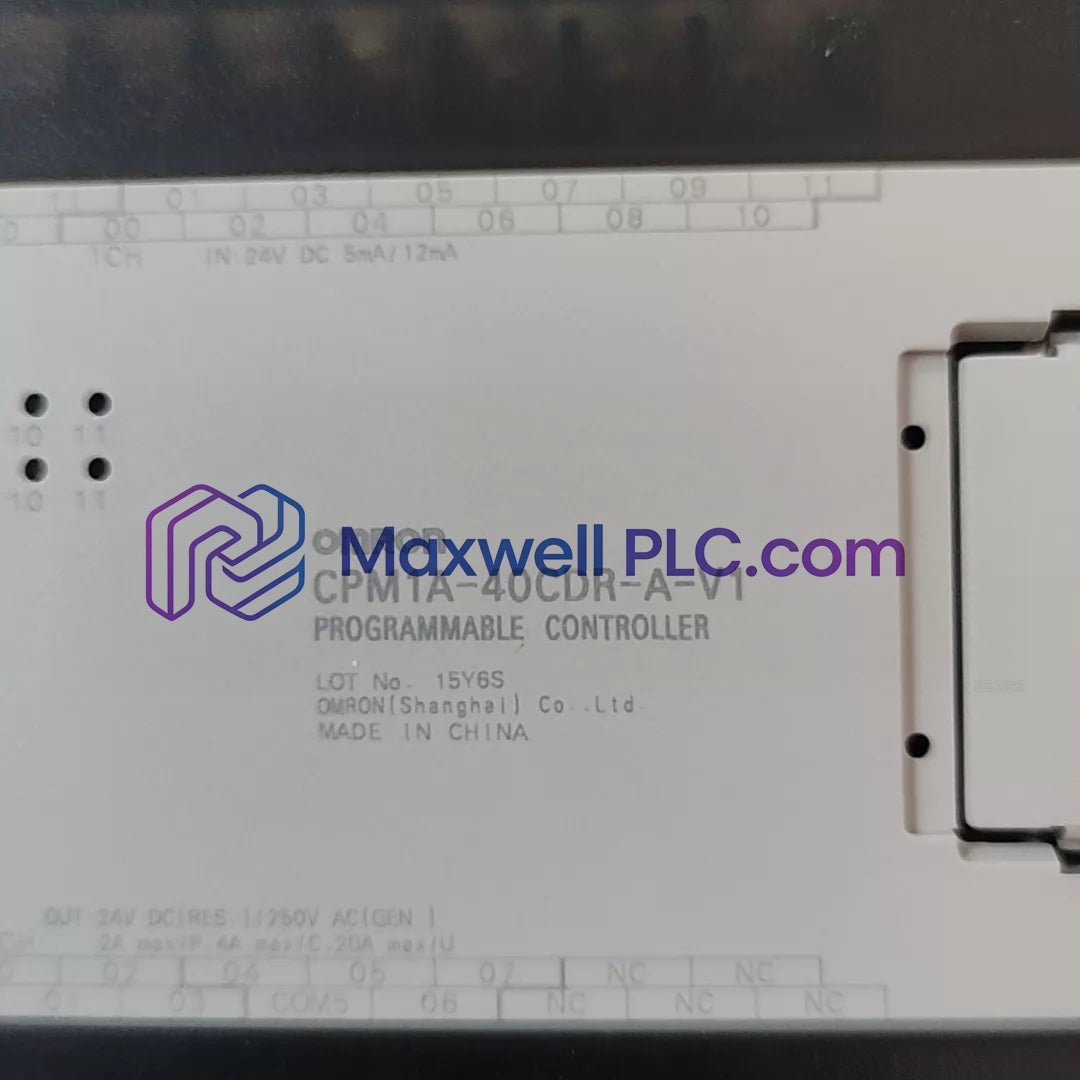

يعمل Omron CPM1A-40CDR-A-V1، المعروف أيضاً باسم وحدة التحكم القابلة للبرمجة CPM1A-40CDR، كمكون أجهزة مخصص للتحكم في المنطق المنفصل ومعالجة إشارات المشفر (Encoder) عالية السرعة ضمن بنيات التشغيل الآلي SYSMAC CPM1A.

تفكيك رقم القطعة ومصفوفة التكوين

• CPM1A: سلسلة وحدات المعالجة المركزية (CPU) لأجهزة PLC المدمجة الصغيرة
• 40: إجمالي 40 نقطة إدخال/إخراج متكاملة (24 مدخلاً، 16 مخرجاً)
• C: وحدة تجميع رئيسية لوحدة المعالجة المركزية مع مصدر طاقة داخلي
• D: مواصفات جهد دخل الطاقة بتيار مستمر (DC)
• R: مرحلة خرج منفصلة بملامسات ترحيل (Relay)
• A: تصنيف تشغيل مصدر الطاقة بتيار متردد (AC) (100 إلى 240 فولت تيار متردد)
• V1: إصدار محسن مع ميزات تنفيذ تعليمات موسعة

المعايير التقنية للأجهزة

ديناميكيات تنفيذ PLC والربط مع البرامج الثابتة

تحافظ وحدة المعالجة المركزية على توقيت تنفيذ يمكن التنبؤ به عبر قنوات منفصلة محلية. تتيح سرعة اتصال ناقل اللوحة الخلفية المستقرة تبادلاً مستمراً للبيانات أثناء توسيع كثافة الإدخال/الإخراج عبر كتل التوسيع. يحافظ توافق البرنامج الثابت المدمج (Firmware flash) على ذاكرة البرنامج غير المتطايرة ومعايير التكوين، مما يمنع تدهور البيانات عبر واجهات المضيف للشبكات الحتمية مثل Profinet / EtherNet/IP.

قائمة محتويات حزمة الشحن

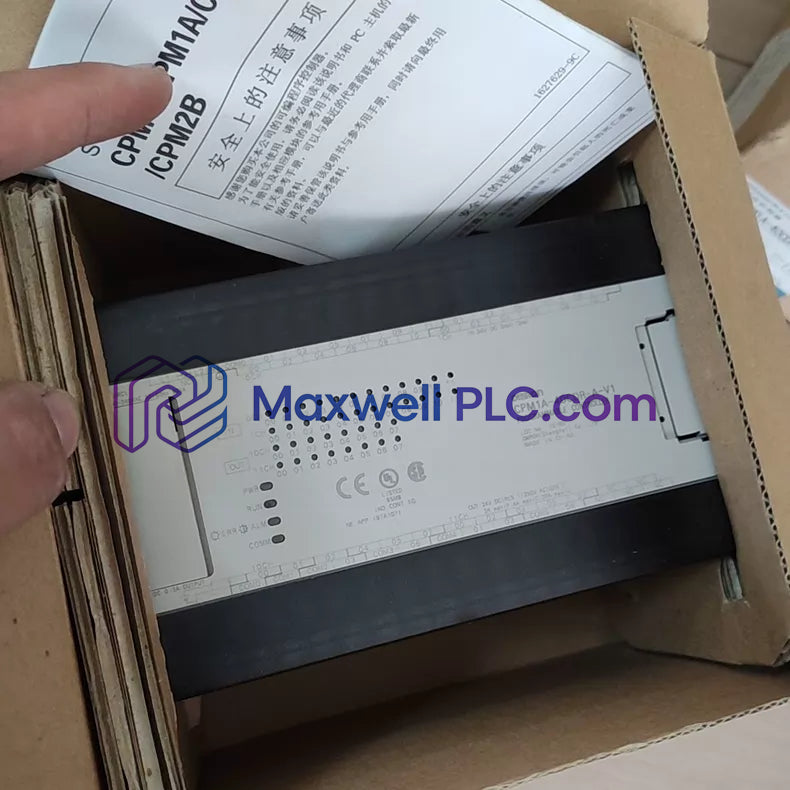

• 1 × وحدة معالجة مركزية CPM1A-40CDR-A-V1
• 1 × غطاء حماية كتلة الطرفية
• 1 × نشرة تشغيل الأجهزة

تسلسل التركيب وبنية الأسلاك

التركيب الميكانيكي

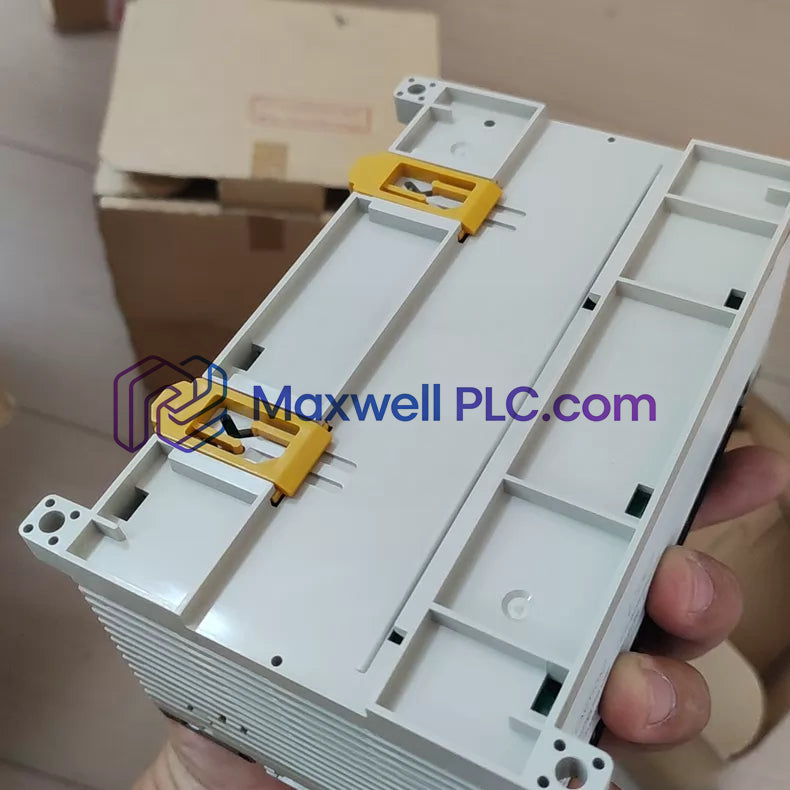

• قم بتركيب إطار وحدة المعالجة المركزية عمودياً على سكة DIN قياسية مقاس 35 مم أو قم بتثبيته مباشرة على لوحة خلفية معدنية باستخدام برغيّين M4.
• اترك خلوصاً لا يقل عن 50 مم فوق وتحت الهيكل للسماح بتبديد الحرارة بشكل صحيح.

تنفيذ أسلاك الموقع

• قم بتوصيل طاقة التيار المتردد الرئيسية (100 إلى 240 فولت تيار متردد) بأطراف التوصيل L1 و L2/N؛ اربط براغي الحاجز بعزم دوران 0.5 نيوتن متر.
• قم بتوجيه أسلاك دخل مستشعر الجهد المنخفض 24 فولت تيار مستمر بعيداً عن خطوط حمل خرج التيار المتردد لتقليل التداخل الكهرومغناطيسي.

الأسئلة الشائعة

• ما هو إجمالي تخصيص نقاط الإدخال/الإخراج المدمج في طراز وحدة المعالجة المركزية هذا؟

  تتضمن الوحدة 24 مدخلاً منفصلاً للتيار المستمر و16 مخرج ترحيل كهروميكانيكي بإجمالي 40 نقطة محلية.

• كم عدد وحدات توسيع الإدخال/الإخراج التي يمكن توصيلها بقاعدة وحدة المعالجة المركزية؟

  تدعم وحدة المعالجة المركزية الأساسية التوصيل المادي المباشر لما يصل إلى 3 وحدات توسيع لزيادة كثافة الإدخال/الإخراج.

• ما هي قدرة دخل النبض عالي السرعة التي توفرها الوحدة؟

  تتضمن وحدة المعالجة المركزية قناة دخل مشفر عالية السرعة واحدة تدعم عد النبضات أحادي الطور حتى 5 كيلو هرتز.

• ما هي أحجام الذاكرة المخصصة لرموز البرنامج والاحتفاظ بالبيانات؟

  توفر ذاكرة النظام الداخلية 2 كيلو كلمة لسعة برنامج المستخدم و1 كيلو كلمة لمساحة ذاكرة بيانات المستخدم.

• ما هو نطاق سرعة تنفيذ التعليمات المنطقية لمنطق السلم (Ladder Logic)؟

  يتم تنفيذ تعليمات منطق السلم الأساسية ضمن نافذة زمنية للتنفيذ تتراوح من 0.72 ميكرو ثانية إلى 1.72 ميكرو ثانية.

• هل تتطلب وحدة المعالجة المركزية مصدر طاقة تيار مستمر خارجياً لتشغيل الطاقة؟

  لا، تتميز الوحدة بمصدر طاقة متكامل يعمل مباشرة من مدخلات خط الطاقة الرئيسية بقدرة 100 إلى 240 فولت تيار متردد.

• هل يمكن لملامسات مخرج الترحيل تبديل دوائر حمل التيار المتردد والتيار المستمر؟

  ملامسات المخرج عبارة عن مرحلات خالية من الجهد قادرة على تبديل دوائر الحمل الخارجية التي تعمل بالتيار المتردد أو التيار المستمر.

• هل يمكن الوصول إلى توصيلات الأطراف للصيانة دون إزالة وحدة المعالجة المركزية؟

  تسمح كتل أطراف التوصيل اللولبية القابلة للإزالة بعزل أسلاك الموقع دون فك إطار الهيكل الرئيسي.
