دليل ورقة بيانات وحدة المعالجة المركزية أومرون CJ2M-CPU33

وحدة المعالجة المركزية Omron CJ2M-CPU33 سلسلة CJ2M

Omron

وحدة المعالجة المركزية Omron CJ2M-CPU33 سلسلة CJ2M

SKU: CJ2M-CPU33

متوفر في المخزون

الأبعاد: 90 مم × 62 مم × 84.5 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة ووحدات التحكم المنطقي المبرمج (PLC), أومرون, كل المنتجات, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

العلامات : Central Processing Units, Omron CJ2M Series, Programmable Controllers, Special I/O Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Omron CJ2M-CPU33، والمصنف أيضًا كوحدات معالجة مركزية CJ2M-CPU33، كمكون أجهزة مخصص لتنفيذ المنطق المركزي واتصالات الشبكة ضمن أنظمة أتمتة Omron CJ2M.

مصفوفة المعرفات التقنية

رقم الجزء الأساسي: CJ2M-CPU33
منصة السلسلة: سلسلة CJ2M
تصنيف المنتج: وحدة معالجة مركزية (EtherNet/IP مدمج)
الاتصالات المدمجة: EtherNet/IP، Ethernet TCP/IP، USB 2.0

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	CJ2M-CPU33
العلامة التجارية	أومرون
المنشأ	اليابان
الوزن	0.19 كجم
الأبعاد الفعلية	9.0 سم × 6.2 سم × 8.5 سم
أبعاد الشحن	14.0 سم × 10.0 سم × 11.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	0.70 أمبير عند 5 فولت تيار مستمر (700 مللي أمبير لوحة خلفية)
سعة البرنامج	20 ألف خطوة
سعة ذاكرة البيانات	64 ألف كلمة (DM: 32 ألف كلمة، EM: 32 ألف كلمة × 1 بنك)
وقت تنفيذ تعليمات LD	0.04 ميكروثانية (40 نانوثانية)
الحد الأقصى للوحدات القابلة للتركيب	40 وحدة (3 رفوف توسعة كحد أقصى)
الحد الأقصى لنقاط الإدخال/الإخراج الرقمية	2560 نقطة
المنافذ المدمجة	USB، منفذ EtherNet/IP، فتحة لوحة خيارات
نوع الغلاف	مثبت في لوحة
معيار التأريض	أقل من 100 أوم

تحديد EtherNet/IP وسرعة الناقل الخلفي

يدمج Omron CJ2M-CPU33 معالج شبكة EtherNet/IP مستقلًا يعمل دون إثقال دورة تنفيذ التعليمات الأساسية. تصل سرعة تنفيذ تعليمات السلم إلى 0.04 ميكروثانية (40 نانوثانية)، مما يضمن توقيتات دقيقة مع إدارة الرسائل الضمنية الدورية ونقل بيانات TCP/IP الصريح في وقت واحد.

يتعامل الناقل الخلفي الداخلي مع ما يصل إلى 40 وحدة توسعة موزعة على 3 رفوف توسعة، مما يوفر دورات تحديث محددة لما يصل إلى 2560 نقطة إدخال/إخراج رقمية. يتم الحفاظ على سحب التيار عند 0.70 أمبير (700 مللي أمبير) على سكة الناقل الخلفي الداخلية 5 فولت تيار مستمر. تتميز لوحة وحدة المعالجة المركزية بفتحة لوحة خيارات تسمح بتركيب بطاقات ابنة RS-232C أو RS-422A/485 أو I/O النبضية في الموقع دون زيادة الحجم المادي.

محتويات العبوة ومعلومات الطلب

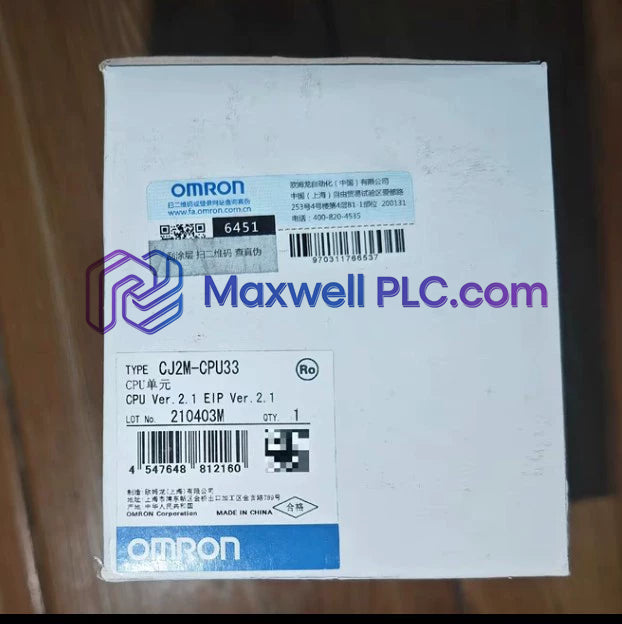

وحدة معالجة مركزية واحدة Omron CJ2M-CPU33
بطارية احتياطية واحدة CJ1W-BAT01
غطاء حماية منفذ USB واحد
ورقة تعليمات تركيب الأجهزة واحدة

إرشادات التركيب في الموقع

تركيب الخزانة: قم بتركيب وحدة المعالجة المركزية على سكة DIN قياسية 35 ملم أو لوحة قاعدة داخل خزانة تحكم IP54. حافظ على مسافة رأسية لا تقل عن 30 ملم فوق وتحت الغلاف لتبديد الحرارة.
تجميع اللوحة الخلفية: حرك وحدة المعالجة المركزية بمحاذاة وحدة إمداد الطاقة CJ-Series المجاورة. قم بتثبيت مزالجي التمرير العلوي والسفلي حتى يؤكد النقر المسموع التوصيل الصحيح لأطراف الناقل.
متطلبات التأريض: قم بتوصيل طرف التأريض الوظيفي (FG) في وحدة إمداد الطاقة للرف بالأرض باستخدام موصل لا يقل حجمه عن 2.0 مم مربع. تحقق من أن مقاومة حلقة الأرض أقل من 100 أوم.
كابلات EtherNet/IP: قم بتوصيل كابل STP من الفئة 5e أو الفئة 6 بمنفذ RJ45. قم بتوجيه كابلات الاتصال في مسارات منفصلة بعيدًا عن محركات التيار المتردد عالية الجهد.
التدريع: قم بتوصيل ضفائر كابل الاتصال بغطاء الموصل لإنشاء درع مضفر بزاوية 360 درجة ضد الضوضاء الكهرومغناطيسية الصناعية.

الأسئلة المتداولة

ما هي سرعة تنفيذ تعليمات LD القياسية على CJ2M-CPU33؟

يقوم المعالج بتنفيذ تعليمات السلم الأساسية (LD) في 0.04 ميكروثانية (40 نانوثانية).
ما هو إجمالي سحب التيار لـ CJ2M-CPU33 على مصدر اللوحة الخلفية 5 فولت تيار مستمر؟

تسحب الوحدة 0.70 أمبير (700 مللي أمبير) عند 5 فولت تيار مستمر مباشرة من وحدة إمداد الطاقة للوحة الخلفية.
كم عدد رفوف التوسعة والوحدات التي يمكن توصيلها برف وحدة معالجة مركزية واحد؟

يدعم المتحكم 40 وحدة قابلة للتركيب كحد أقصى موزعة على ما يصل إلى 3 رفوف توسعة.
ما هي بنية الذاكرة وسعتها لبرامج المستخدم وتخزين البيانات؟

تتميز وحدة التحكم بسعة برنامج تبلغ 20 ألف خطوة وسعة ذاكرة بيانات تبلغ 64 ألف كلمة مقسمة إلى 32 ألف كلمة DM و 32 ألف كلمة × 1 بنك EM.
ما هي منافذ الاتصال المتاحة بشكل أصلي على الواجهة الأمامية للوحدة؟

تتميز وحدة المعالجة المركزية بمنفذ EtherNet/IP مدمج، ومنفذ USB طرفي، وفتحة واحدة مخصصة للوحة الخيارات.
ما هي لوحات الخيارات التي يمكن تركيبها في فتحة لوحة الخيارات المدمجة؟

تقبل الفتحة لوحات الاتصال التسلسلي الاختيارية (RS-232C، RS-422A/485) أو وحدات I/O النبضية.
هل يمكن تبديل وحدة المعالجة المركزية CJ2M-CPU33 وهي ساخنة أثناء تشغيل طاقة اللوحة الخلفية CJ؟

لا، يجب إيقاف تشغيل وحدة إمداد الطاقة التي تغذي رف وحدة المعالجة المركزية قبل تركيب أو إزالة وحدة المعالجة المركزية.
ما هو متطلب التأريض للتأريض الوظيفي للنظام؟

يجب توصيل خط التأريض الوظيفي بأرض ذات مقاومة تقل عن 100 أوم.
