CJ1W-SCU32 Omron Controller دليل تقني وصحيفة بيانات

وحدة الاتصالات التسلسلية عالية السرعة أومرون CJ1W-SCU32 من سلسلة SYSMAC CJ

Omron

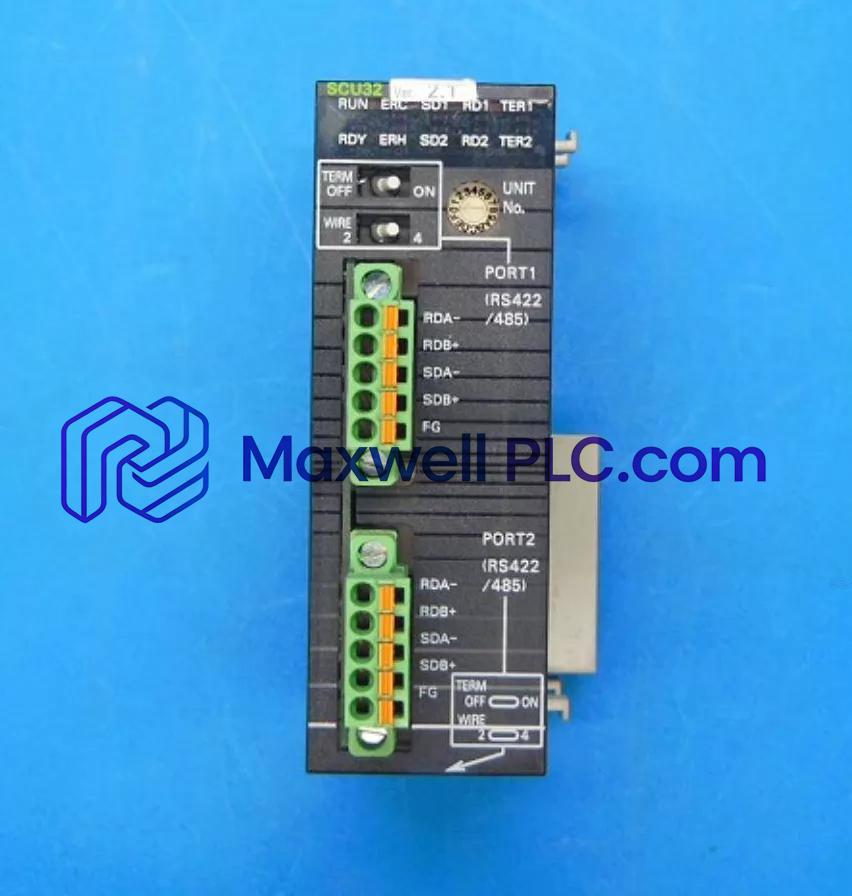

وحدة الاتصالات التسلسلية عالية السرعة أومرون CJ1W-SCU32 من سلسلة SYSMAC CJ

SKU: CJ1W-SCU32

متوفر في المخزون

الأبعاد: 8.19 سم × 3.1 سم × 9 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC, وحدات الاتصال

العلامات : Central Processing Units, Communication Modules, Control Modules, Omron SYSMAC CJ

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل وحدة الاتصال التسلسلي عالية السرعة Omron CJ1W-SCU32، والمفهرسة أيضًا باسم CJ1W-SCU32، كمكون أجهزة مخصص لتنفيذ الاتصالات التسلسلية متعددة البروتوكولات ضمن منصات سلسلة SYSMAC CJ.

مصفوفة المعرفات الفنية

طراز الجهاز الأساسي: CJ1W-SCU32
رقم الجزء الكامل: CJ1W-SCU32
نوع المنتج: وحدة اتصال تسلسلي عالية السرعة
عائلة السلسلة: Omron SYSMAC CJ Series
تصنيف الوحدة: وحدة ناقل وحدة المعالجة المركزية
بنية ناقل الإدخال/الإخراج: ناقل الإدخال/الإخراج CJ
العدد الكلي للمنافذ: منفذان تسلسليان مستقلان

المواصفات الفنية

المعلمة	المواصفات
الطراز	CJ1W-SCU32
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.11 كجم
الأبعاد	8.19 سم × 3.10 سم × 9.00 سم
أبعاد الشحن	12.00 سم × 7.50 سم × 13.50 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	280 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر
منافذ الاتصال	منفذان (مودبوس ماستر، مودبوس سليف، RS-422/485)
الحد الأقصى لمعدل الباود	230 كيلوبت/ثانية	بروتوكولات الإطارات	ماكرو البروتوكول، مودبوس-RTU، بوابة تسلسلية، بلا بروتوكول

سرعة ناقل اللوحة الخلفية من أومرون وتنفيذ المنطق في الوقت الفعلي

تعمل CJ1W-SCU32 كوحدة ناقل وحدة معالجة مركزية (CPU) من نوع CJ، حيث تقوم بتوجيه كتل البيانات التسلسلية عالية السرعة عبر واجهة ناقل الإدخال/الإخراج CJ الداخلية مباشرة إلى ذاكرة وحدة المعالجة المركزية. تنفذ القنوات التسلسلية المزدوجة أوامر Modbus Master/Slave ووحدات ماكرو البروتوكول المخصصة بشكل مستقل عن عمليات مسح السلم الدورية لوحدة المعالجة المركزية. تصل سرعة نقل البيانات إلى 230 كيلوبت/ثانية لكل منفذ، مع الحفاظ على تحديد الاتصال أثناء مراحل تبادل البيانات الكثيفة. تحتفظ ذاكرة الفلاش الموجودة على اللوحة بجداول تنفيذ البروتوكول ومعلمات الوحدة عبر دورات الطاقة دون الحاجة إلى طاقة بطارية احتياطية خارجية.

محتويات العبوة ومعلومات الطلب

1x وحدة اتصال تسلسلي عالية السرعة Omron CJ1W-SCU32
2x أغلفة أجهزة موصل منفذ تسلسلي
1x ورقة تعليمات فنية

إرشادات التركيب الميداني

تجميع الرف: قم بإدخال CJ1W-SCU32 في وحدة المعالجة المركزية من سلسلة CJ أو رف القاعدة التوسعية حتى تستقر دبابيس ناقل اللوحة الخلفية بالكامل في مقبس اللوحة الخلفية المجاور.
الأسلاك التسلسلية: قم بإنهاء خطوط اتصال RS-422/485 باستخدام كابلات مزدوجة مجدولة، مع ضمان قطبية خط الإشارة الصحيحة (A/B) عبر جميع العقد المتصلة بالشبكة.
حماية الكابل: قم بإنهاء درع الكابل المضفر الخارجي بزاوية 360 درجة بغلاف الموصل المعدني وقم بتوصيله بأرض اللوحة.
تأريض النظام: قم بتوصيل طرف تأريض وظيفة مزود طاقة وحدة المعالجة المركزية بناقل التأريض الرئيسي للوحة بمقاومة كهربائية أقل من 100 أوم.

الأسئلة المتداولة

هل يُسمح بالتبديل السريع لوحدة CJ1W-SCU32 على ناقل الإدخال/الإخراج CJ؟

لا. يجب عزل طاقة النظام الداخلية قبل إدخال الوحدة أو إزالتها من تجميع رف اللوحة الخلفية.
ما هو أقصى تيار تسحبه الوحدة من قضيب الطاقة الداخلي بجهد 5 فولت تيار مستمر؟

تسحب وحدة CJ1W-SCU32 استهلاك تيار أقصى يبلغ 280 مللي أمبير عند 5 فولت تيار مستمر من مصدر اللوحة الخلفية.
ما هو أقصى معدل باود مدعوم عبر منافذ الاتصال التسلسلية؟

تدعم كلتا قناتي الاتصال معدلات نقل البيانات بحد أقصى 230 كيلوبت/ثانية.
ما هي البروتوكولات التسلسلية التي يمكن تنفيذها بشكل أصلي على CJ1W-SCU32؟

تنفذ الوحدة بشكل أصلي تنسيقات Modbus-RTU Master/Slave، وماكرو البروتوكول، والبوابة التسلسلية، و ASCII بلا بروتوكول.
ما هو معيار الواجهة المستخدم لأسلاك المنفذ المادي؟

تتضمن الوحدة منفذي تسلسليين يستخدمان معيار الإشارة المادية التفاضلية RS-422/485.
كيف تحافظ الوحدة على إعدادات تكوين البروتوكول أثناء فقدان الطاقة؟

يتم تخزين جداول التكوين ووحدات ماكرو البروتوكول الخاصة بالمستخدم في ذاكرة فلاش غير متطايرة على اللوحة.
ما هو إجراء حماية الكابل الذي يجب تنفيذه لخطوط إشارة RS-422؟

تتطلب خطوط الإشارة درعًا مضفرًا مستمرًا بزاوية 360 درجة متصلاً مباشرة بأرض الحماية الخارجية.
ما هو حد مقاومة تأريض الوظائف المطبق على تركيب الرف؟

يجب أن يحافظ اتصال تأريض الأرض المركزي على مقاومة حلقة أرضية تقل بدقة عن 100 أوم.
