CJ1W-IA111 Omron CJ1 Series ورقة البيانات والدليل الفني

وحدة إدخال تيار متردد من الفئة Omron CJ1W-IA111 CJ1

Omron

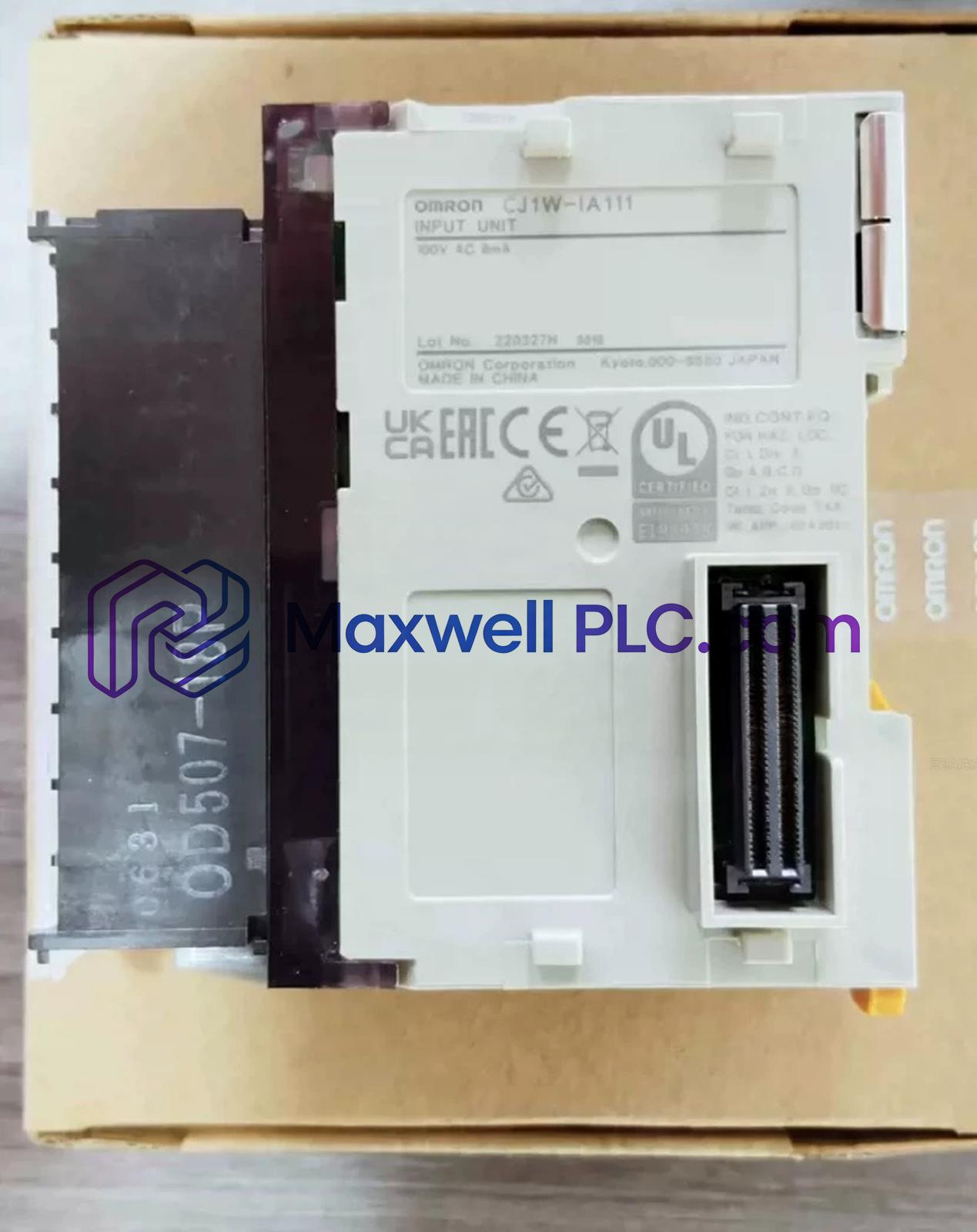

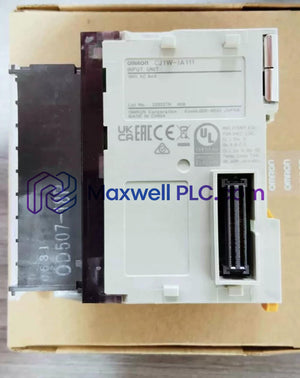

وحدة إدخال تيار متردد من الفئة Omron CJ1W-IA111 CJ1

SKU: CJ1W-IA111

متوفر في المخزون

الأبعاد: 150 مم × 120 مم × 50 مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : AC Inputs, Digital Input Modules, Omron CJ1, PLC Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لاكتساب الإشارة الرقمية بجهد 100 إلى 120 فولت تيار متردد في أنظمة PLC من سلسلة CJ1، يوفر Omron CJ1W-IA111 (وحدة إدخال التيار المتردد CJ1W) تنفيذًا ماديًا مباشرًا لاستشعار حالة التيار المتردد على مستوى المجال وتعيين ذاكرة المنطق الداخلي.

تسميات الأجهزة ومصفوفة النموذج

CJ1W: محدد منصة نظام وحدة الإدخال/الإخراج من سلسلة CJ.
IA: واجهة دائرة الإدخال الرقمي بالتيار المتردد (AC).
111: تكوين كثافة إدخال 16 نقطة مع تصنيف تشغيلي من 100 إلى 120 فولت تيار متردد.

المواصفات الكهربائية والفيزيائية

المعلمة	المواصفات
النموذج	CJ1W-IA111
العلامة التجارية	Omron
الأصل	اليابان
الوزن	0.20 كجم (وزن الشحن 2.0 كجم)
أبعاد الشحن	150 ملم × 120 ملم × 50 ملم
نقاط الإدخال	16 مدخل (16 نقطة، 1 مشترك)
جهد وتيار الإدخال	100 إلى 120 فولت تيار متردد (+10%/-15%)، 7 مللي أمبير (100 فولت، 50 هرتز)
استهلاك تيار الناقل الداخلي	0.09 أمبير عند 5 فولت تيار مستمر
درجة حرارة التشغيل	0 درجة مئوية إلى 55 درجة مئوية
التوصيل الخارجي	كتلة طرفية قابلة للإزالة (18 نقطة)
تخصيص الكلمات	كلمة واحدة في منطقة ذاكرة الإدخال/الإخراج لوحدة المعالجة المركزية

مزامنة اللوحة الخلفية وتوافق البرامج الثابتة

تتصل الوحدة عبر ناقل اللوحة الخلفية الداخلي لنظام سلسلة CJ لنقل بتات الحالة الرقمية مباشرة إلى ذاكرة وحدة المعالجة المركزية. يحافظ منطق واجهة اللوحة الخلفية عالية السرعة على توقيت مسح حتمي مع ضمان توافق فلاش البرامج الثابتة عبر الأجيال لتوسيع النظام بسلاسة دون اهتزاز التوقيت.

محتوى حزمة الأدوات

1 × وحدة إدخال التيار المتردد Omron CJ1W-IA111
1 × كتلة طرفية سلكية قابلة للإزالة 18 نقطة

إرشادات الأسلاك والخزانة المادية

تركيب الطرفيات

قم بتأمين كابلات المجال بكتلة الطرفيات القابلة للإزالة قبل ربطها بإطار الموصل الأمامي لتجنب تطبيق إجهاد ميكانيكي على مسارات PCB الداخلية.
عزل الخط

افصل أسلاك إشارة الإدخال بجهد 100 فولت تيار متردد عن كابلات اتصال DC ذات الجهد المنخفض داخل قنوات الأسلاك باللوحة لتخفيف اقتران الضوضاء الاستقرائي.
تأريض الإطار

تأكد من توصيل وحدة المعالجة المركزية ووحدات القاعدة الخلفية من سلسلة CJ مباشرة بشريط تأريض وظيفي نحاسي عبر موصلات تأريض منخفضة المعاوقة.

الأسئلة الشائعة التقنية

ما هو تصنيف جهد الإدخال لوحدة CJ1W-IA111؟

تقبل الوحدة مستويات إدخال تشغيل من 100 إلى 120 فولت تيار متردد عند نطاقات تردد 50/60 هرتز.
كم عدد كلمات ذاكرة وحدة المعالجة المركزية التي تشغلها وحدة الإدخال هذه؟

تخصص الوحدة كلمة واحدة بالضبط (16 بت) ضمن جدول ذاكرة الإدخال/الإخراج الرئيسي لوحدة المعالجة المركزية.
هل يدعم التبديل السريع لوحدة CJ1W-IA111 على لوحة خلفية قيد التشغيل؟

لا، إزالة أو إدخال الوحدة بينما تكون اللوحة الخلفية لوحدة التحكم المنطقية قابلة للبرمجة (PLC) مزودة بالطاقة يؤدي إلى تلف مشغلات ناقل اللوحة الخلفية الداخلية.
كم عدد المشتركات المشتركة عبر نقاط الإدخال الـ 16؟

تتصل جميع نقاط الإدخال الرقمي الـ 16 بطرف مشترك واحد على الكتلة الأمامية.
ما هو سحب التيار من ناقل المنطق الداخلي 5 فولت تيار مستمر؟

تسحب الدائرة الداخلية تيارًا أقصى قدره 0.09 أمبير (90 مللي أمبير) من مصدر طاقة النظام 5 فولت تيار مستمر.
هل يمكن خلط إشارات إدخال التيار المتردد مع مصادر جهد التيار المستمر على هذه الوحدة؟

لا، دائرة الإدخال مصممة بدقة لإشارات 100 إلى 120 فولت تيار متردد؛ تطبيق جهد التيار المستمر سيمنع اكتشاف الحالة الصحيحة.
ما نوع موصل الأسلاك الميدانية المدمج في الغلاف؟

تستخدم الواجهة الأمامية كتلة طرفية برغي قابلة للإزالة 18 نقطة لتوصيلات الأسلاك الميدانية.
ما هي ظروف درجة الحرارة المحيطة المطلوبة للتشغيل العادي؟

يجب أن تحافظ بيئات التشغيل على رطوبة نسبية غير مكثفة ضمن نطاق محيط من 0 درجة مئوية إلى 55 درجة مئوية.
