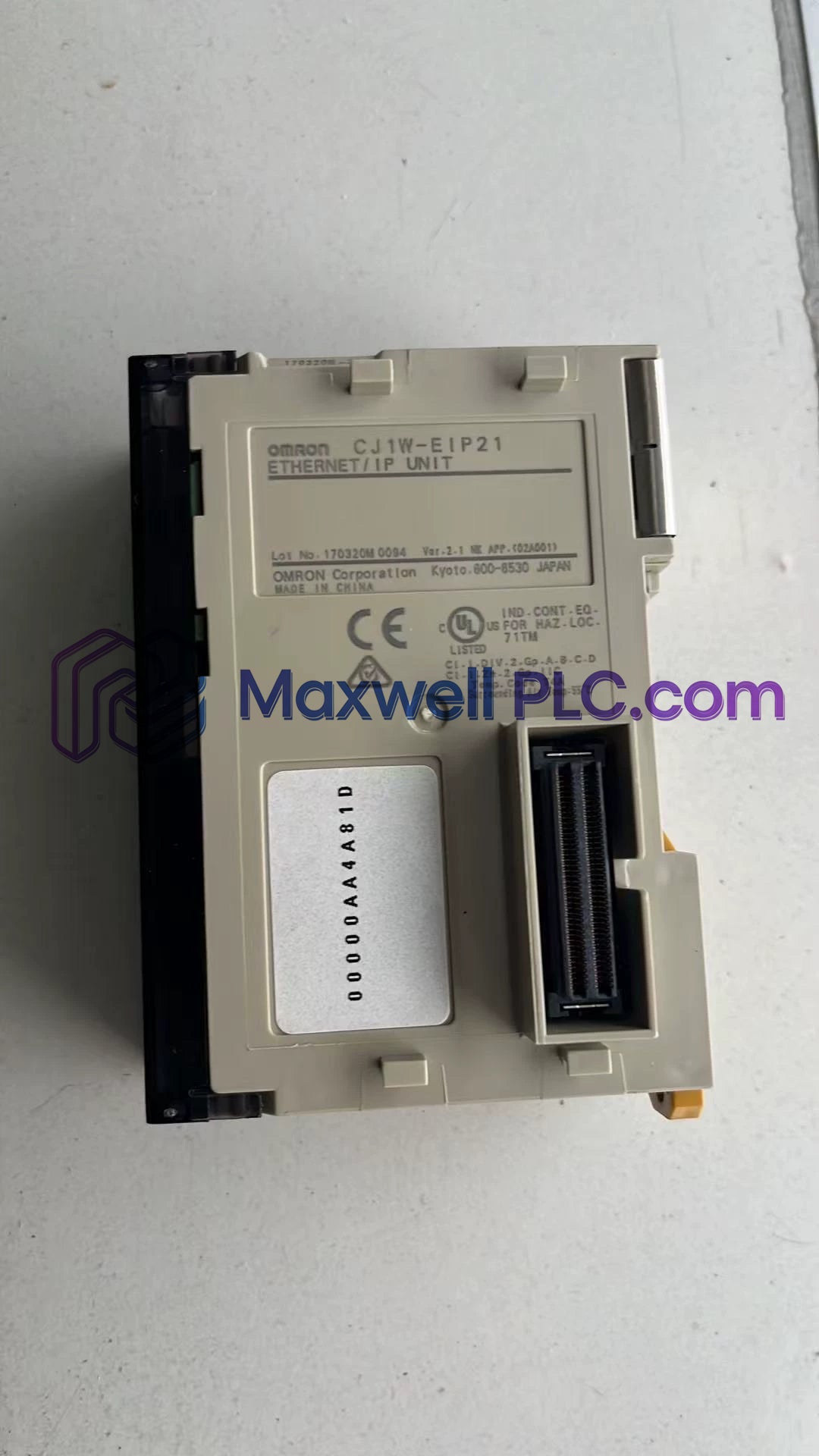

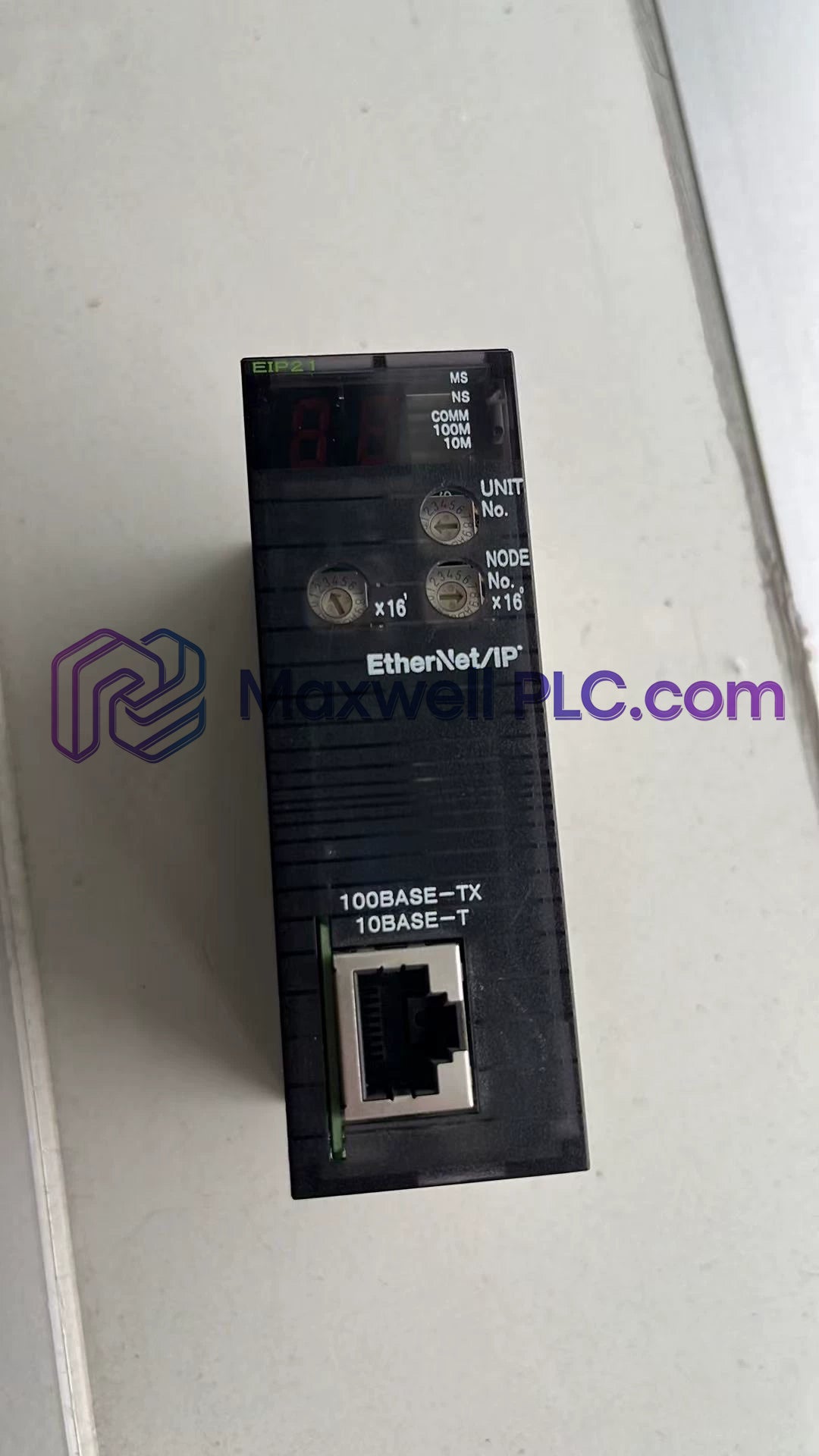

Name: Omron CJ1W-EIP21 CJ Series EtherNet/IP Unit
Rating: 5.00 (1 reviews)

Omron

وحدة Omron CJ1W-EIP21 EtherNet/IP من الفئة CJ

SKU: CJ1W-EIP21

متوفر في المخزون

الأبعاد: 3.1 سم × 6.5 سم × 9 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC, وحدات الاتصال

العلامات : CJ Series Modules, CPU Bus Units, EtherNet/IP Units, Omron Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل Omron CJ1W-EIP21، والمفهرسة أيضًا باسم وحدة EtherNet/IP CJ1W-EIP21، كواجهة اتصال إيثرنت مخصصة لتبادل البيانات الدوري والقائم على الرسائل بين وحدات التحكم من سلسلة CJ وأجهزة EtherNet/IP. تُصنف الوحدة على أنها وحدة ناقل وحدة المعالجة المركزية (CPU Bus Unit) من سلسلة CJ وتدعم اتصال 100BASE-TX بسرعة 100 ميجابت/ثانية عبر طوبولوجيا النجمة.

مصفوفة المعرفات الفنية

المعلمة	المواصفات
المُصنع	Omron
الموديل	CJ1W-EIP21
نوع المنتج	وحدة EtherNet/IP من سلسلة CJ
تصنيف الوحدة	وحدة ناقل وحدة المعالجة المركزية من سلسلة CJ
السلسلة	سلسلة CJ
الشبكة	EtherNet/IP
طريقة الوصول إلى الوسائط	CSMA/CD
طريقة التشكيل	Baseband
مسار الإرسال	نجمة
معيار الإيثرنت	100BASE-TX
معدل الباود	100 ميجابت/ثانية
أقصى مسافة إرسال	100 متر بين المحور والعقدة
موقع التركيب	رف وحدة المعالجة المركزية أو رف التوسعة
سلسلة NJ - الحد الأقصى للوحدات	4 وحدات، بما في ذلك أرفف التوسعة
سلسلة CJ / سلسلة NSJ - الحد الأقصى للوحدات	8 وحدات، بما في ذلك أرفف التوسعة
CP1H - الحد الأقصى للوحدات	وحدتان
الاستهلاك الداخلي للتيار	410 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر
الأبعاد	3.1 سم × 6.5 سم × 9.0 سم
وزن الوحدة	0.094 كجم
وزن الشحن	1.5 كجم

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	CJ1W-EIP21
العلامة التجارية	Omron
بلد المنشأ	اليابان
نوع المنتج	وحدة اتصال EtherNet/IP
السلسلة	سلسلة CJ
تصنيف الوحدة	وحدة ناقل وحدة المعالجة المركزية
بروتوكول الشبكة	EtherNet/IP
واجهة الإيثرنت	100BASE-TX
سرعة الإرسال	100 ميجابت/ثانية
طريقة الوصول إلى الوسائط	CSMA/CD
التشكيل	Baseband
طوبولوجيا الشبكة	نجمة
أقصى مسافة للعقدة	100 متر
موقع التركيب	رف وحدة المعالجة المركزية أو رف التوسعة
سلسلة NJ - حد التركيب	4 وحدات كحد أقصى.
سلسلة CJ / NSJ - حد التركيب	8 وحدات كحد أقصى.
CP1H - حد التركيب	وحدتان كحد أقصى.
استهلاك التيار	410 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر
استهلاك الطاقة الداخلي	حوالي 2.05 واط عند أقصى تيار 5 فولت تيار مستمر
الأبعاد المادية	3.1 سم × 6.5 سم × 9.0 سم
أبعاد الشحن	غير محددة في البيانات المقدمة
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
وزن الوحدة	0.094 كجم
وزن الشحن	1.5 كجم

اتصالات EtherNet/IP وهندسة ناقل وحدة المعالجة المركزية CJ

تعمل CJ1W-EIP21 كوحدة ناقل وحدة المعالجة المركزية (CPU Bus Unit) بدلاً من أن تكون وحدة إدخال/إخراج أساسية تقليدية. لذلك، تتفاعل معالجة الاتصالات الخاصة بها مع وحدة المعالجة المركزية من سلسلة CJ من خلال بنية ناقل وحدة المعالجة المركزية مع توفير اتصال شبكة EtherNet/IP.

توفر واجهة 100BASE-TX معدل إرسال اسمي يبلغ 100 ميجابت/ثانية. تبلغ أقصى مسافة كبل محددة بين المحور والعقدة 100 متر. يجب أن يحافظ تركيب الشبكة على متطلبات الطبقة الفيزيائية للإيثرنت للكابلات الملتوية، وإنهاء الموصلات، والتوافق الكهرومغناطيسي.

يمكن تركيب الوحدة على رف وحدة المعالجة المركزية أو رف التوسعة. يعتمد العدد المسموح به لوحدات EtherNet/IP المركبة على عائلة وحدة التحكم المضيفة، مع تحديد حدود مختلفة لأنظمة سلسلة NJ وسلسلة CJ/NSJ وأنظمة CP1H.

محتويات العبوة ومعلومات الطلب

1x وحدة EtherNet/IP Omron CJ1W-EIP21
1x وحدة ناقل وحدة المعالجة المركزية من سلسلة CJ
لا يُفترض وجود كبل الشبكة وأجهزة اتصال الإيثرنت الخارجية ما لم يتم تضمينها بشكل خاص مع الوحدة الموردة
يتم تركيب أجهزة التركيب والرف كجزء من تكوين رف سلسلة CJ المعمول به

إرشادات التركيب الميداني

قم بتركيب CJ1W-EIP21 فقط في تكوين رف وحدة المعالجة المركزية أو رف التوسعة المتوافق من سلسلة CJ.
تحقق من العدد المسموح به لوحدة ناقل وحدة المعالجة المركزية لوحدة التحكم المحددة قبل التركيب.
تأكد من أن تكوين PLC يتعرف على وحدة ناقل وحدة المعالجة المركزية المركبة.
استخدم كابلات إيثرنت مجدولة متوافقة مع 100BASE-TX لتوصيل الشبكة.
حافظ على مسار كابل الإيثرنت منفصلاً عن أسلاك المحركات عالية التيار، والعاكسات، والموصلات، وأسلاك الطاقة التحويلية حيثما كان ذلك عمليًا.
حافظ على أقصى مسافة محددة 100 متر بين المحور والعقدة المتصلة.
استخدم مفتاح إيثرنت أو محور مناسب لطوبولوجيا الشبكة النجمية المطلوبة.
تأكد من أن موصلات RJ45 موصلة بشكل صحيح ومثبتة ميكانيكيًا.
لا تمرر كابلات الاتصال عبر مناطق بها تداخل كهرومغناطيسي مفرط دون اتخاذ تدابير إدارة الكابلات والتدريع المناسبة.
قم بتأريض رف PLC والمعدات المرتبطة به وفقًا لمتطلبات تركيب Omron ونظام التأريض الوقائي للموقع.
تحقق من ميزانية طاقة وحدة ناقل وحدة المعالجة المركزية بجهد 5 فولت تيار مستمر لأن الوحدة يمكن أن تستهلك ما يصل إلى 410 مللي أمبير.
لا تفترض إمكانية التبديل السريع ما لم يسمح بذلك صراحة في وثائق أجهزة سلسلة CJ المعمول بها.
تأكد من تكوين الشبكة ومعلمات العقدة قبل تشغيل شبكة EtherNet/IP.

الأسئلة الشائعة

س: ما هي سرعة الإيثرنت التي تدعمها CJ1W-EIP21؟

ج: توفر CJ1W-EIP21 اتصال 100BASE-TX بسرعة 100 ميجابت/ثانية. تستخدم واجهتها الفيزيائية للإيثرنت إرسال النطاق الأساسي مع وصول وسائط CSMA/CD.
س: ما هي أقصى مسافة إرسال؟

ج: تحدد Omron أقصى مسافة إرسال تبلغ 100 متر بين محور الإيثرنت والعقدة. يجب أن يتوافق التركيب الفعلي أيضًا مع مواصفات الكابل والمعدات الشبكية المختارة.
س: أين يمكن تركيب CJ1W-EIP21؟

ج: يمكن تركيب الوحدة إما على رف وحدة المعالجة المركزية أو رف التوسعة. يعتمد العدد المسموح به لوحدات ناقل وحدة المعالجة المركزية على نظام وحدة التحكم المضيفة.
س: ما مقدار التيار بجهد 5 فولت تيار مستمر الذي تستهلكه الوحدة؟

ج: أقصى استهلاك داخلي للتيار المحدد هو 410 مللي أمبير عند 5 فولت تيار مستمر. يتوافق هذا مع حوالي 2.05 واط لحساب طاقة وحدة ناقل وحدة المعالجة المركزية.
س: كم عدد وحدات CJ1W-EIP21 التي يمكن تركيبها؟

ج: الحد الأقصى يعتمد على النظام: 4 وحدات لنظام سلسلة NJ، و 8 وحدات لأنظمة CJ/NSJ، ووحدتان لنظام CP1H، بما في ذلك أرفف التوسعة حيثما ينطبق ذلك.
س: ما هي طوبولوجيا الشبكة المحددة؟

ج: مسار الإرسال المحدد هو شكل نجمي. لذلك، يتم استخدام محور أو مفتاح إيثرنت مناسب لتوصيل CJ1W-EIP21 بعقد الشبكة الأخرى.
س: ما هي الأبعاد المادية لـ CJ1W-EIP21؟

ج: الأبعاد المحددة هي 3.1 سم × 6.5 سم × 9.0 سم. يبلغ وزن الوحدة الموردة حوالي 0.094 كجم، باستثناء التعبئة الخارجية.
س: هل CJ1W-EIP21 وحدة إدخال/إخراج أساسية؟

ج: لا. تُصنف CJ1W-EIP21 كوحدة ناقل وحدة المعالجة المركزية من سلسلة CJ. تتصل بوحدة المعالجة المركزية PLC من خلال بنية ناقل وحدة المعالجة المركزية بدلاً من شغل تخصيص الإدخال/الإخراج الأساسي كوحدة إدخال/إخراج منفصلة.
