CJ1W-DA042V وحدة الإخراج التناظري أومرون

وحدة خرج تناظرية من سلسلة CJ طراز CJ1W-DA042V من Omron

Omron

وحدة خرج تناظرية من سلسلة CJ طراز CJ1W-DA042V من Omron

SKU: CJ1W-DA042V

متوفر في المخزون

الأبعاد: 3.1 سم × 9.0 سم × 6.5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Analog Output Modules, Bus Interface Modules, Omron CJ Series, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل وحدة الإخراج التناظري Omron CJ1W-DA042V، والمفهرسة أيضًا باسم CJ1W-DA042V، كمكون أجهزة مخصص للتحويل عالي السرعة من الإشارة الرقمية إلى الإشارة التناظرية للجهد داخل أنظمة PLC من سلسلة Omron CJ.

مصفوفة المعرف الفني

رقم الجزء الأساسي: CJ1W-DA042V
العلامة التجارية: أومرون (Omron)
التصنيف: وحدة إدخال/إخراج خاصة
الأرقام المخصصة للوحدة: تخصيص رقم وحدة واحد
عدد قنوات الإخراج: 4 مخرجات جهد عالية السرعة

المواصفات الفنية للأجهزة

المعلمة	المواصفة
الموديل	CJ1W-DA042V
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.15 كجم
الأبعاد	3.1 سم × 9.0 سم × 6.5 سم
أبعاد الشحن	15.0 سم × 10.0 سم × 5.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	2.0 واط (0.40 أمبير عند 5 فولت تيار مستمر)
استهلاك التيار	0.40 أمبير عند 5 فولت تيار مستمر (تحميل اللوحة الخلفية)
نقاط الإخراج	4 مخرجات جهد
اختيار نطاق الإشارة	يُضبط بشكل منفصل لكل قناة إخراج
نطاقات ودقة الإخراج	1 إلى 5 فولت (دقة 1/10,000)، 0 إلى 10 فولت (دقة 1/20,000)، -10 إلى 10 فولت (دقة 1/40,000)
فترة التحويل	20 ميكروثانية/نقطة واحدة، 25 ميكروثانية/نقطتين، 30 ميكروثانية/3 نقاط، 35 ميكروثانية/4 نقاط (تحويل مباشر متوفر)
دقة درجة الحرارة المحيطة	+/-0.3% من المدى الكامل عند 25 درجة مئوية
الاتصال الخارجي	كتلة طرفية قابلة للإزالة

سرعة ناقل اللوحة الخلفية وتوافق البرامج الثابتة

تتصل وحدة Omron CJ1W-DA042V مباشرةً بناقل اللوحة الخلفية عالي السرعة من سلسلة CJ لتوفير تحويل مباشر من رقمي إلى تناظري عبر 4 قنوات إخراج جهد مستقلة. وبصفتها وحدة إدخال/إخراج خاصة، فإنها تنفذ تحديثات D/A داخلية بسرعات أجهزة تصل إلى 20 ميكروثانية لنقطة واحدة و35 ميكروثانية لأربع نقاط، مما يتيح التحكم في الحركة في الوقت الفعلي واستجابة سريعة للمشغلات.

تدعم الوحدة تكوين الإخراج الخاص بالقناة، مما يسمح بنطاقات إشارة مختلطة (من 1 إلى 5 فولت، ومن 0 إلى 10 فولت، ومن -10 إلى 10 فولت) عبر وحدة واحدة. تقوم سجلات البرامج الثابتة الداخلية بمزامنة بيانات الإخراج عبر مناطق ذاكرة وحدة الإدخال/الإخراج الخاصة المخصصة أثناء تحديث اللوحة الخلفية، مما يحافظ على دقة الإشارة (+/-0.3% من المدى الكامل عند 25 درجة مئوية) دون التأثير على سرعة دورة مسح وحدة المعالجة المركزية.

محتويات العبوة ومعلومات الطلب

1x وحدة إخراج تناظري Omron CJ1W-DA042V
1x مجموعة كتلة طرفية قابلة للإزالة
1x ورقة تثبيت الأجهزة

إرشادات التركيب الميداني

التركيب على الرف: قم بتركيب CJ1W-DA042V على رف وحدة المعالجة المركزية من سلسلة CJ أو رف التوسعة، مع تحريك الوحدة على طول دليل سكة DIN حتى تستقر رافعات القفل العلوية والسفلية في مكانها.

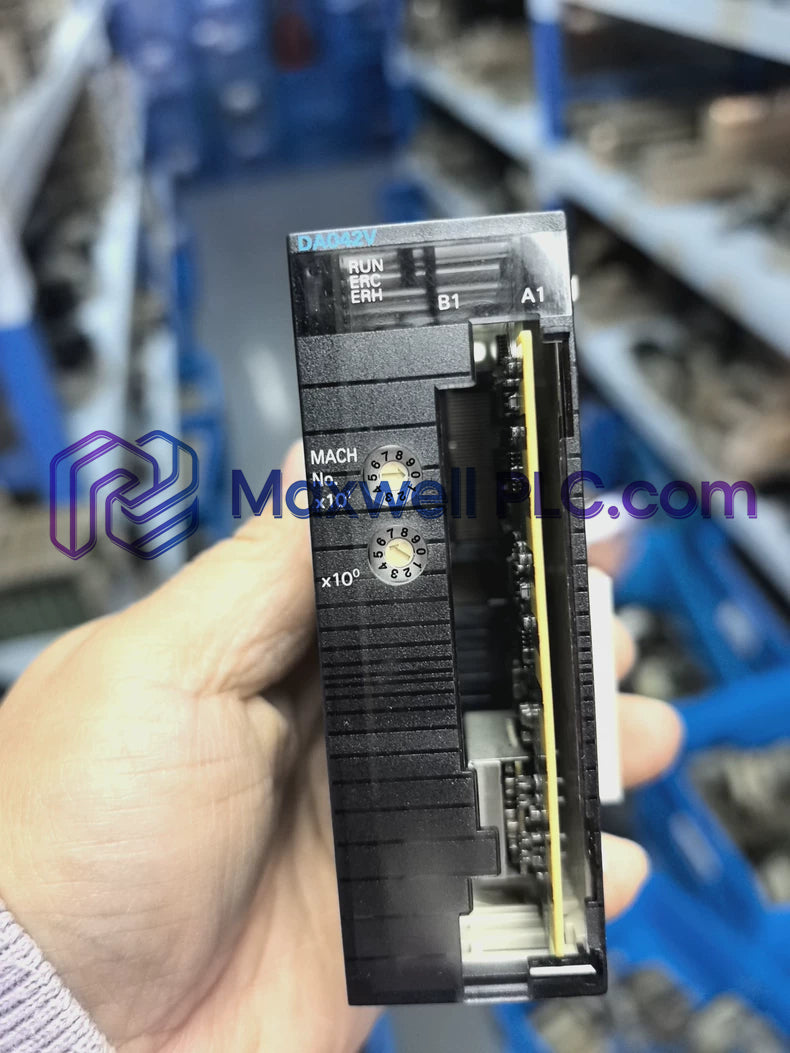

إعداد رقم الوحدة: اضبط مفتاح رقم الوحدة الدوار الموجود على اللوحة الأمامية (0 إلى 95) قبل استعادة طاقة النظام لتخصيص كلمات ذاكرة وحدة الإدخال/الإخراج الخاصة.
الأسلاك الميدانية: قم بتوصيل أجهزة إخراج الجهد بالكتلة الطرفية القابلة للإزالة باستخدام كابلات مزدوجة مجدولة ومحمية لقمع التداخل الكهرومغناطيسي.
التأريض والتدريع: قم بإنهاء دروع جديلة الكابلات عند نقطة واحدة بالطرف الأرضي الوظيفي (FE) باستخدام مشبك جديلة 360 درجة. تأكد من أن سلك تأريض الرف لا يقل عن 2.0 مم مربع.

الأسئلة المتكررة

ما هو استهلاك التيار للوحة الخلفية لوحدة CJ1W-DA042V؟

تسحب وحدة CJ1W-DA042V تيارًا اسميًا قدره 0.40 أمبير عند 5 فولت تيار مستمر مباشرةً من ناقل طاقة اللوحة الخلفية الداخلية لوحدة CJ.
ما هي سرعات التحويل لتكوينات قنوات الإخراج المختلفة؟

زمن التحويل هو 20 ميكروثانية لنقطة واحدة، و25 ميكروثانية لنقطتين، و30 ميكروثانية لثلاث نقاط، و35 ميكروثانية لجميع نقاط الإخراج الأربعة مجتمعة.
هل يمكن تكوين نطاقات جهد الإخراج بشكل مستقل لكل قناة؟

نعم، يتم تكوين نطاقات الإشارة (من 1 إلى 5 فولت، ومن 0 إلى 10 فولت، ومن -10 إلى 10 فولت) بشكل منفصل لكل قناة إخراج فردية.
هل يدعم تبديل الوحدات على الساخن لوحدة CJ1W-DA042V على لوحة خلفية نشطة؟

لا، يجب عزل الطاقة عن رف وحدة المعالجة المركزية ورفوف التوسعة المتصلة تمامًا قبل إدخال الوحدة أو إزالتها.
ما هي الدقة الرقمية التي توفرها وحدة CJ1W-DA042V لنطاقات الإخراج؟

تبلغ الدقة 1/10,000 لنطاق 1 إلى 5 فولت، و1/20,000 لنطاق 0 إلى 10 فولت، و1/40,000 لنطاق -10 إلى 10 فولت.
ما هي أجهزة الإنهاء الميداني الموردة مع وحدة CJ1W-DA042V؟

تتضمن الوحدة كتلة طرفية قابلة للإزالة مثبتة في الأمام لتوصيلات الأسلاك الميدانية للإخراج.
كم عدد أرقام الوحدات المخصصة لوحدة CJ1W-DA042V في ذاكرة وحدة المعالجة المركزية؟

تخصص الوحدة رقم وحدة إدخال/إخراج خاصة واحدًا بالضبط ضمن منطقة ذاكرة وحدة المعالجة المركزية.
ما هي إجراءات تدريع الكابلات التي تقلل ضوضاء التردد العالي على مخرجات الجهد؟

استخدم موصلات مزدوجة مجدولة ومحمية مع وصلة أرضية جديلة بزاوية 360 درجة متصلة مباشرة بالأرض الواقية.
