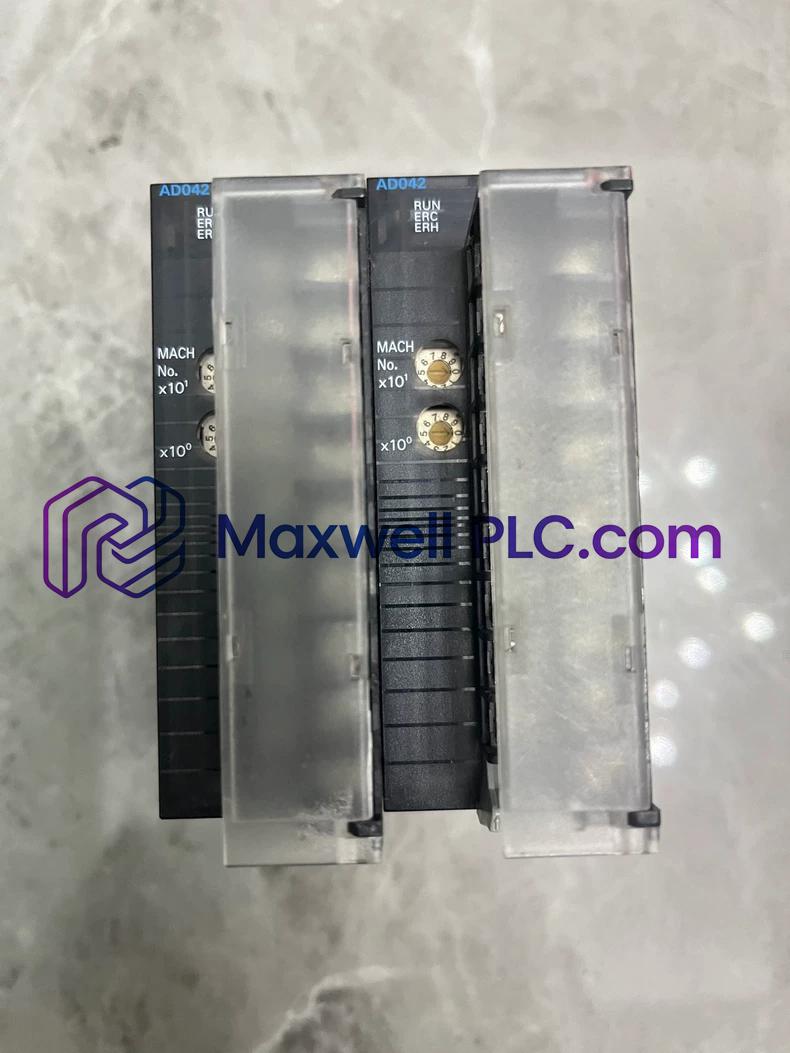

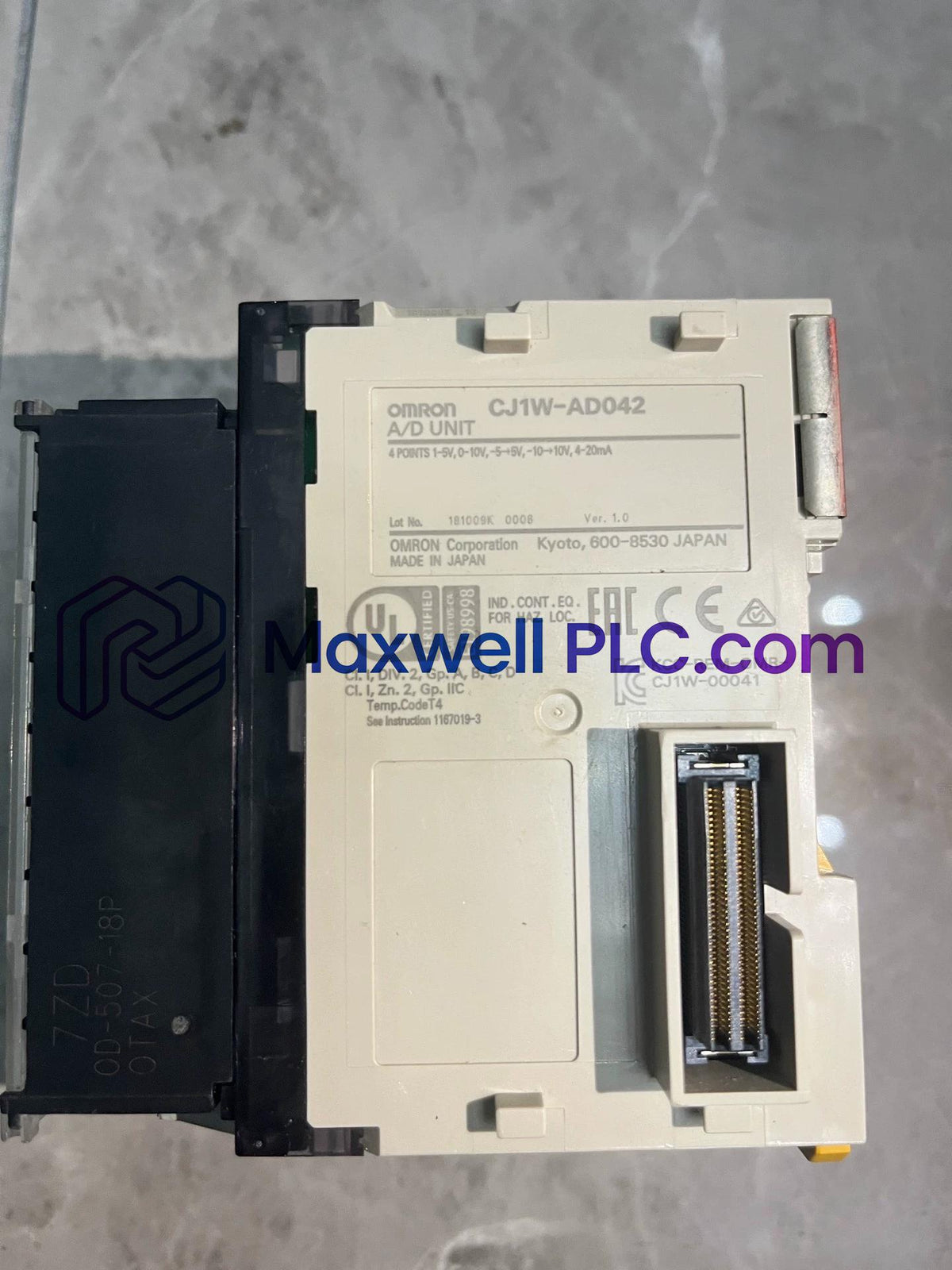

وحدة إدخال تناظري Omron CJ1W-AD042 من سلسلة SYSMAC CJ

SKU: CJ1W-AD042

In Stock

الأبعاد: 3.1 سم × 9.0 سم × 6.5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC

Tags : Analog Input Modules, Automation Systems, Omron CJ Series, Programmable Logic Controllers

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينها لاكتساب الإشارات التناظرية متعددة النطاقات عالية السرعة في منصات سلسلة SYSMAC CJ، توفر وحدة Omron CJ1W-AD042 (وحدة الإدخال التناظري CJ1W-AD042) تنفيذًا ماديًا/كهربائيًا مباشرًا.

مصفوفة المعرف الفني

العلامة التجارية: أومرون
النموذج الأساسي: CJ1W-AD042
رقم الجزء الكامل: CJ1W-AD042
اسم السلسلة: سلسلة SYSMAC CJ
نوع المنتج: وحدة إدخال تناظري (4 قنوات)
تصنيف الوحدة: وحدة إدخال/إخراج خاصة من سلسلة CJ

المواصفات الفنية

المعلمة	المواصفة
النموذج	CJ1W-AD042
العلامة التجارية	أومرون
المنشأ	اليابان
الوزن	0.15 كجم كحد أقصى.
الأبعاد	3.1 سم × 9.0 سم × 6.5 سم
أبعاد الشحن	5.0 سم × 11.0 سم × 9.0 سم
درجة حرارة التشغيل	0 درجة مئوية ... +55 درجة مئوية
استهلاك الطاقة	2.60 واط (520 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر من اللوحة الخلفية لـ PLC)
المدخلات التناظرية	4 قنوات
نطاقات إشارة الإدخال	1 إلى 5 فولت، 0 إلى 10 فولت، -5 إلى +5 فولت، -10 إلى +10 فولت، 4 إلى 20 مللي أمبير
الحد الأقصى للإدخال المقنن	الجهد: +/-15 فولت، التيار: +/-30 مللي أمبير
مقاومة الإدخال	الجهد: 1 ميغا أوم كحد أدنى، التيار: 250 أوم (القيمة المقدرة)
تنسيق البيانات المحولة	بيانات ثنائية 16 بت
الدقة (25 درجة مئوية)	الجهد: +/-0.2% من المقياس الكامل، التيار: +/-0.4% من المقياس الكامل
الدقة (0 درجة مئوية إلى 55 درجة مئوية)	الجهد: +/-0.4% من المقياس الكامل، التيار: +/-0.6% من المقياس الكامل
فترة تحويل A/D	20 ميكروثانية/نقطة واحدة، 25 ميكروثانية/نقطتين، 30 ميكروثانية/3 نقاط، 35 ميكروثانية/4 نقاط
العزل	عازل رقمي بين إشارات الإدخال/الإخراج والمتحكم (لا يوجد عزل بين القنوات)
أطراف خارجية	كتلة طرفية قابلة للفصل من 18 نقطة (براغي M3)
وظائف المعالجة	متوسط القيمة (ن = 2 إلى 512)، الاحتفاظ بقيمة الذروة، القياس (+/-32,000)، كشف فصل الإدخال، التحويل المباشر (AIDC)

معالجة متحكم PLC واتصال اللوحة الخلفية

توفر وحدة CJ1W-AD042 رقمنة إشارة تناظرية عالية السرعة عبر واجهة سرعة ناقل اللوحة الخلفية الداخلية، حيث تنفذ تحويلات سريعة تصل إلى 20 ميكروثانية لنقطة واحدة إلى 35 ميكروثانية عبر جميع النقاط الأربع. يسمح قياس كثافة الإدخال/الإخراج عالية الكثافة بتحديثات سجل سريعة مباشرة إلى تعيين ذاكرة وحدة المعالجة المركزية. يوفر العازل الرقمي عزلًا كهربائيًا بين المدخلات الميدانية ومنطق المتحكم الداخلي دون التضحية بإنتاجية البيانات. يتم دعم التحويل المباشر باستخدام تعليمات AIDC على وحدات CJ2H-CPU[] (الإصدار 1.1 أو أحدث) ووحدات CJ2M-CPU[][] المتوافقة، مما يحسن الحتمية ويحافظ على التوافق الكامل لتحديث البرامج الثابتة عبر بنيات نظام سلسلة CJ.

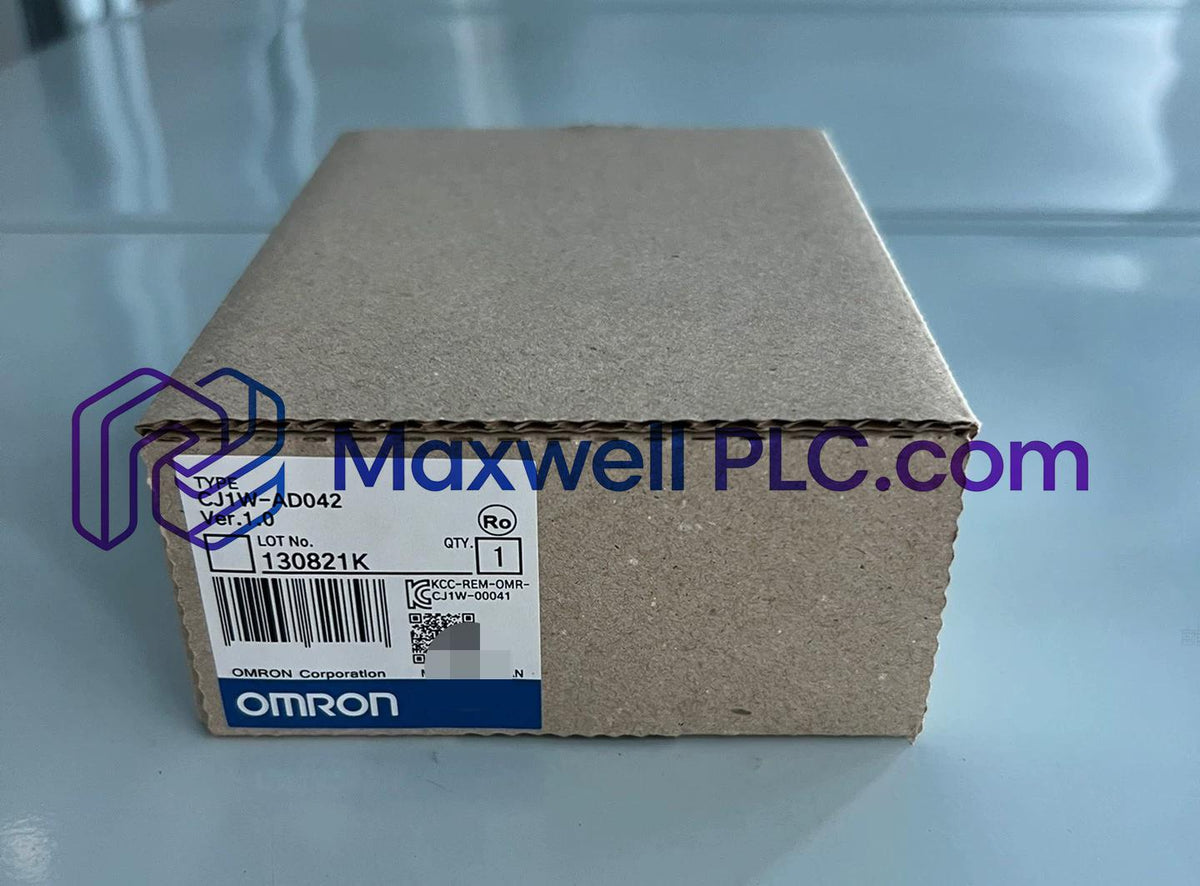

محتويات العبوة ومعلومات الطلب

وحدة إدخال تناظري Omron CJ1W-AD042 عدد 1
كتلة طرفية قابلة للفصل من 18 نقطة (براغي M3) عدد 1

إرشادات التثبيت الميداني

التركيب: أدخل الوحدة في موضع حامل سلسلة CJ المخصص، مع محاذاة موصلات ناقل اللوحة الخلفية، وثبت مزاليج القفل العلوية/السفلية بقضيب DIN.
الأسلاك: قم بتوصيل موصلات الإدخال التناظرية للجهد أو التيار بكتلة الأطراف القابلة للفصل ذات 18 نقطة باستخدام نهايات لولبية قياسية M3.
التدريع: غلف خطوط الإدخال التناظرية في كابلات مزدوجة مجدولة مع تدريع مضفر بزاوية 360 درجة متصل بحافلة طرفية أرضية اللوحة المحلية.
التأريض: ثبت حزام نحاسي منخفض المقاومة من طرف التأريض الوظيفي (FE) لحامل PLC المضيف مباشرة إلى شريط تأريض العلبة.

الأسئلة المتداولة

ما هي خيارات إشارة الإدخال المتاحة في وحدة CJ1W-AD042؟

تدعم وحدة CJ1W-AD042 نطاقات إدخال تناظرية تتراوح من 1 إلى 5 فولت، و0 إلى 10 فولت، و-5 إلى +5 فولت، و-10 إلى +10 فولت، و4 إلى 20 مللي أمبير عبر 4 قنوات.
ما هي سرعات التحويل التي تحققها وحدة CJ1W-AD042 لكل نقطة؟

تنفذ فترة تحويل A/D بمعدل 20 ميكروثانية لنقطة واحدة، و25 ميكروثانية لنقطتين، و30 ميكروثانية لـ 3 نقاط، و35 ميكروثانية لـ 4 نقاط.
هل يتوفر عزل بين القنوات بين حلقات الإدخال؟

يقوم عازل رقمي بعزل الإدخال/الإخراج الميداني عن إشارات المتحكم، ولكن لا يوجد عزل كهربائي بين قنوات الإدخال الفردية.
ما هي قيم الحمل الزائد القصوى التي يمكن تحملها على أطراف الإدخال؟

الحد الأقصى للإدخال المستمر المقدر هو +/-15 فولت لتكوينات إدخال الجهد و+/-30 مللي أمبير لتكوينات إدخال التيار.
ما هي الأبعاد المادية التي تنطبق على غلاف وحدة CJ1W-AD042؟

أبعاد الوحدة الفيزيائية هي 3.1 سم × 9.0 سم × 6.5 سم بوزن إجمالي للوحدة يبلغ 0.15 كجم كحد أقصى.
ما هي وحدات تحكم PLC التي تدعم تعليمات التحويل المباشر AIDC مع هذه الوحدة؟

يتم دعم التحويل المباشر (AIDC) بواسطة وحدات المعالجة المركزية CJ2H-CPU[] (إصدار الوحدة 1.1+) ووحدات CJ2M-CPU[][] CPU.
ما هي أحجام المخزن المؤقت المتاحة لحسابات معالجة متوسط القيمة؟

تدعم معالجة متوسط القيمة أحجام المخزن المؤقت (ن) البالغة 2، 4، 8، 16، 32، 64، 128، 256، و512 تحويل عينة.
ما هو سحب التيار لوحدة CJ1W-AD042 من ناقل اللوحة الخلفية 5 فولت تيار مستمر؟

تستهلك الوحدة ما يصل إلى 520 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر (إجمالي استهلاك الطاقة 2.60 واط) من اللوحة الخلفية لحامل النظام.
