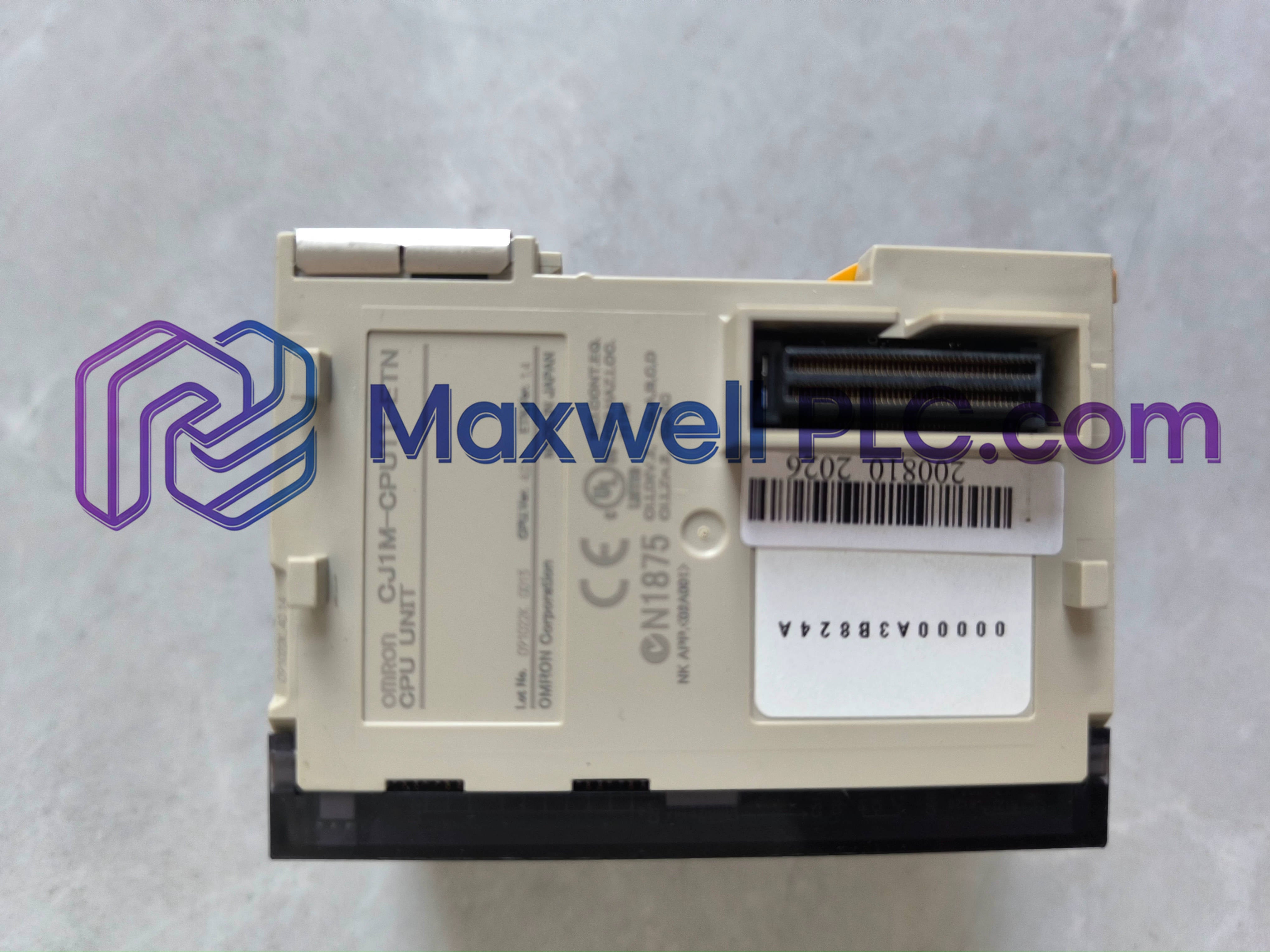

تعمل الوحدة Omron CJ1M-CPU11-ETN، والمدرجة أيضًا تحت اسم CJ1M-CPU11-ETN CPU Unit، كمكون مادي مخصص لتنفيذ المنطق القابل للبرمجة المركزي والاتصال المباشر بالشبكة ضمن منصات التشغيل الآلي من سلسلة Omron CJ1. وهي مجهزة بوظائف إيثرنت مدمجة، وتتولى هذه الوحدة مهام تخطيط الإدخال/الإخراج الرقمي، وتسلسل التعليمات، وإدارة ذاكرة النظام دون الحاجة إلى وحدة اتصال منفصلة.

مصفوفة المعرفات التقنية

معرف المكون	التصنيف التقني	الوصف
العلامة التجارية	Omron	الشركة المصنعة للنظام
النموذج الأساسي	CJ1M-CPU11-ETN	وحدة معالجة مركزية مع إيثرنت مدمج
السلسلة	CJ1 Series	بنية نظام PLC معياري صغير الحجم
نسخة الأجهزة	بنية CJ1M	وحدة معالجة مركزية مدمجة مع وحدات إدخال/إخراج ومنفذ اتصال

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	CJ1M-CPU11-ETN
العلامة التجارية	Omron
الأصل	اليابان
الوزن	0.19 كجم (صافي) / 1.5 كجم (مع عبوة الشحن)
الأبعاد	9.0 سم × 3.1 سم × 6.5 سم
أبعاد الشحن	15.0 سم × 10.0 سم × 8.0 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	0.95 أمبير عند 5 فولت تيار مستمر (الناقل الداخلي للوحة الخلفية)
سعة الإدخال/الإخراج	160 نقطة كحد أقصى.
الوحدات القابلة للتركيب	10 وحدات كحد أقصى. (رف واحد، لا تدعم رفوف التوسع)
سعة البرنامج	5 آلاف خطوة
سعة ذاكرة البيانات	32 ألف كلمة (DM: 32 ألف كلمة، EM: لا يوجد)
وقت تنفيذ التعليمات	0.10 ميكروثانية (تعليمات LD الأساسية)
منفذ الاتصال المدمج	إيثرنت (10Base-T/100Base-TX)

سرعة ناقل اللوحة الخلفية للتحكم المنطقي القابل للبرمجة (PLC) وحتمية الإيثرنت

تدمج الوحدة CJ1M-CPU11-ETN ناقل نظام عالي السرعة مباشرةً إلى اللوحة الخلفية لوحدة المعالجة المركزية، مما يتيح نقل البيانات المباشر بين المعالج وما يصل إلى 10 وحدات إدخال/إخراج قابلة للتركيب. يتم تنفيذ الدورة الداخلية لتعليمات المنطق الأساسية بسرعة 0.10 ميكروثانية، مما يقلل من أوقات المسح الكلية. يعمل منفذ الإيثرنت المدمج كواجهة شبكة مخصصة للوصول المباشر إلى مساحة عنوان الذاكرة (32 كيلو كلمة DM) عبر أوامر بروتوكول FINS (خدمة شبكة واجهة المصنع). يتم فصل معالجة بيانات الشبكة عن دورات المسح الرئيسية للبرنامج للحفاظ على توقيت تنفيذ ثابت أثناء التعامل مع خدمات المقبس، وتوجيه IP، ورسائل الند للند.

محتويات العبوة ومعلومات الطلب

1x وحدة معالجة مركزية Omron CJ1M-CPU11-ETN
1x غطاء نهاية (يتطلب CJ1W-TER01 لإنهاء اللوحة الخلفية)
1x وثيقة دليل مرجعي سريع

إرشادات التثبيت الميداني

تهيئة التركيب: قم بتركيب الوحدة مباشرةً على سكة DIN قياسية مقاس 35 مم. قم بتثبيت وحدة المعالجة المركزية بوحدة تزويد الطاقة الموجودة في أقصى يسار الرف.
إنهاء اللوحة الخلفية: قم دائمًا بتوصيل غطاء النهاية CJ1W-TER01 بوحدة الإدخال/الإخراج الموجودة في أقصى يمين الرف. لن يقوم ناقل اللوحة الخلفية لوحدة المعالجة المركزية بتنفيذ المنطق إذا كان غطاء النهاية مفقودًا.
كابلات الإيثرنت: استخدم كابل إيثرنت مجدول ومحمي من الفئة 5 أو أعلى (STP) للتوصيل بمنفذ RJ-45. تأكد من أن الحد الأقصى لطول قطعة الكابل لا يتجاوز 100 متر.
التأريض والتدريع: قم بتوصيل طرف التأريض الوظيفي (FG) في وحدة تزويد الطاقة المجاورة بنقطة تأريض مخصصة بمقاومة تأريض أقل من 100 أوم. قم بتوصيل درع كابل RJ-45 بتكوين تأريض الشبكة لقمع الضوضاء عالية التردد.

الأسئلة الشائعة

ما هي أقصى سعة إدخال/إخراج مادية تدعمها الوحدة CJ1M-CPU11-ETN؟

تدعم الوحدة بحد أقصى 160 نقطة إدخال/إخراج محلية مثبتة عبر ما يصل إلى 10 وحدات على رف وحدة معالجة مركزية واحد دون رفوف توسيع.
ما هو البروتوكول الذي يستخدمه منفذ الإيثرنت المدمج لنقل البيانات؟

تدعم واجهة الإيثرنت المدمجة بروتوكولات FINS UDP/IP و TCP/IP، وخدمات المقبس القياسية، ووظائف خادم FTP.
هل تدعم الوحدة CJ1M-CPU11-ETN رفوف التوسيع لزيادة وحدات الإدخال/الإخراج؟

لا، لا تدعم الوحدة CJ1M-CPU11-ETN رفوف التوسيع. تقتصر السعة الإجمالية للأجهزة على 10 وحدات متصلة مباشرة برف وحدة المعالجة المركزية الرئيسي.
ما هي سرعة تنفيذ تعليمات المنطق القياسية؟

يتم تنفيذ التعليمات الأساسية مثل LD (التحميل) في 0.10 ميكروثانية، مما يوفر سرعة معالجة عالية لدورة المسح لعمليات المنطق.
كيف يتم تخصيص ذاكرة برنامج المستخدم في هذا النموذج؟

توفر الوحدة سعة برنامج تبلغ 5 آلاف خطوة و 32 ألف كلمة من ذاكرة البيانات (DM). لا تتوفر بنوك الذاكرة الموسعة (EM) في نموذج وحدة المعالجة المركزية هذا.
ما هو جهد تزويد الطاقة المطلوب لتشغيل وحدة المعالجة المركزية الداخلية؟

يسحب وحدة المعالجة المركزية 0.95 أمبير عند 5 فولت تيار مستمر مباشرةً من وحدة تزويد الطاقة من سلسلة CJ1 المثبتة على نفس اللوحة الخلفية.
هل يُسمح بإجراءات التبديل السريع للوحدات المتصلة بوحدة المعالجة المركزية هذه؟

لا، يجب عزل الطاقة عن وحدة تزويد الطاقة لنظام CJ1 وإيقاف تشغيلها بالكامل قبل إزالة أو إدخال أي وحدات على اللوحة الخلفية.
ما هو مكون إنهاء ناقل اللوحة الخلفية المطلوب؟

يجب تثبيت غطاء النهاية CJ1W-TER01 على الطرف الأيمن لمكدس اللوحة الخلفية لإغلاق دائرة الناقل الداخلي والسماح بتشغيل وحدة المعالجة المركزية.
