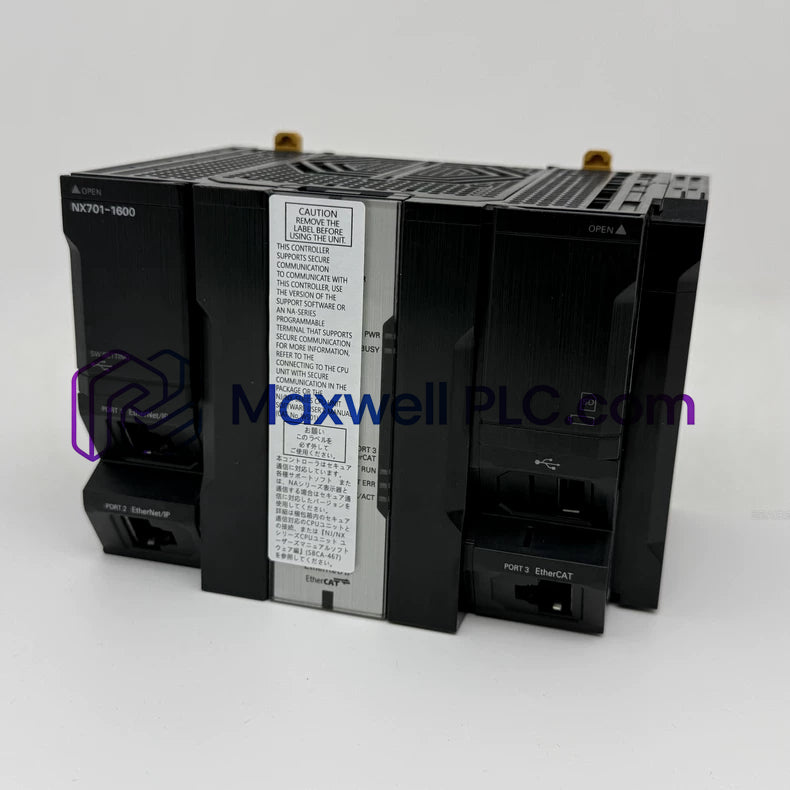

وحدة التحكم في الحركة NX701-1600 من Omron

Omron

وحدة التحكم في الحركة NX701-1600 من أومرون NX7

SKU: NX701-1600

متوفر في المخزون

الأبعاد: 15 × 10 × 5 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة التحكم الموزعة ومعالجات التحكم, أومرون, كل المنتجات, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

العلامات : Motion Controllers, Omron NX7 Series

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Omron NX701-1600، المُدرج أيضاً في الكتالوج كـ NX701-1600 للتحكم في الحركة (Motion Controller NX7)، كمكون أجهزة مخصص للتحكم الحتمي في الحركة وتنسيق المحاور المتعددة ضمن شبكات الأتمتة الصناعية.

الهندسة المعمارية التقنية ومصفوفة التنفيذ

تم تصميم الوحدة لتنفيذ مهام الحركة المتزامنة عالية السرعة ومعالجة منطق التسلسل، حيث تتعامل مع أوقات دورات تصل إلى 0.125 مللي ثانية عبر إطار عمل رئيسي لـ EtherCAT. تم تخصيص ذاكرة برنامج بسعة 80 ميجابايت، إلى جانب 260 ميجابايت من ذاكرة المتغيرات المخصصة لدعم مهام تسجيل البيانات وتتبعها المكثفة. تدير الأجهزة ما يصل إلى 128 محوراً متزامناً وافتراضياً في وقت واحد، مع الربط عبر طوبولوجيا ناقل NX I/O القياسية.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	NX701-1600
العلامة التجارية	Omron
المنشأ	اليابان (منشأة التصنيع القياسية)
الوزن	0.88 كجم
أبعاد الشحن	3 كجم (مُغلف في عبوة واقية قياسية)
درجة حرارة التشغيل	0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	9.5 واط كحد أقصى
وقت دورة المهمة الرئيسية	0.125 مللي ثانية
ذاكرة البرنامج	80 ميجابايت
ذاكرة المتغيرات	260 ميجابايت
الحد الأقصى لعدد المحاور المتزامنة	128

شبكة حتمية واتصال الناقل

يوفر منفذ EtherCAT Master المدمج مزامنة دقيقة للساعة عبر محركات المؤازرة (Servo Drives) المتصلة ووحدات الإدخال/الإخراج عن بُعد. وفي الوقت نفسه، تسهل منافذ EtherNet/IP وEthernet TCP/IP المدمجة التحكم الإشرافي، وتبادل بيانات واجهة المستخدم الرسومية (HMI)، وتكامل النظام المضيف دون التأثير على أداء حلقة الحركة الأساسية. يتم الحفاظ على ارتعاش الاتصال (Jitter) ضمن تفاوتات النانو ثانية لضمان استقرار التروس الإلكترونية متعددة المحاور.

معلومات الطلب

1 × وحدة تحكم في الحركة Omron NX701-1600
1 × غطاء نهائي (NX-END01)
1 × موصل تزويد الطاقة لوحدة المعالجة المركزية (CPU)
1 × نشرة تعليمات السلامة

إرشادات التركيب الميكانيكي

قم بتركيب وحدة التحكم عمودياً على سكة DIN قياسية مقاس 35 مم داخل خزانة تحكم مهواة للحفاظ على الحدود الحرارية.
تأكد من وجود مساحة خلوص لا تقل عن 50 مم فوق وتحت هيكل الوحدة للسماح بتدفق الهواء الحراري.
ثبّت سدادات سكة DIN بإحكام على جانبي قاعدة وحدة التحكم لمنع الانزلاق الجانبي تحت ظروف اهتزاز الماكينة العالية.
مرر كابلات الطاقة ذات الجهد العالي وكابلات الاتصال ذات الجهد المنخفض عبر قنوات أسلاك منفصلة للقضاء على التداخل الكهرومغناطيسي.

أسئلة شائعة

س: ما هو الحد الأدنى لوقت دورة المهمة الرئيسية الذي يدعمه جهاز التحكم هذا؟

ج: يدعم جهاز التحكم حداً أدنى لوقت دورة المهمة الرئيسية يبلغ 0.125 مللي ثانية لمهام الحركة عالية الدقة.
س: كم يبلغ إجمالي عدد المحاور التي يمكن تهيئتها، بما في ذلك المحاور الافتراضية؟

ج: يدعم الجهاز بحد أقصى 128 محوراً، وهو ما يشمل كلاً من المحاور المتزامنة المادية ومحاور المحاكاة الافتراضية.
س: ما هي بروتوكولات الاتصال المتاحة أصلاً في جهاز التحكم؟

ج: يوفر الجهاز منافذ أصلية لشبكات EtherCAT Master وEtherNet/IP وشبكات Ethernet TCP/IP القياسية.
س: هل يتم دعم التبديل السريع (Hot-swapping) لوحدات NX I/O المتصلة؟

ج: نعم، تدعم وحدات الإدخال/الإخراج القياسية من سلسلة NX المثبتة على الناقل التبديل السريع، بشرط استيفاء إرشادات الطاقة المناسبة.
س: ما هي السعة الإجمالية المخصصة لتخزين المتغيرات؟

ج: توفر الأجهزة 260 ميجابايت من ذاكرة المتغيرات المخصصة لمعالجة بيانات التطبيق.
س: كيف يتم تزويد الوحدة بالطاقة أثناء التشغيل العادي للخزانة؟

ج: يتم توفير الطاقة عبر موصل تزويد طاقة وحدة المعالجة المركزية المخصص المتصل مباشرة بقاعدة الوحدة.
س: هل يمكن استخدام سكك DIN القياسية للتركيب المادي؟

ج: نعم، تم تصميم الوحدة ليتم تركيبها بإحكام على سكك DIN قياسية مقاس 35 مم.
س: ما هو الوزن الصافي لأجهزة وحدة التحكم؟

ج: الوزن الصافي لوحدة التحكم هو 0.88 كجم.
