جهاز التحكم في الماكينة Omron NX1P2-1040DT

Omron

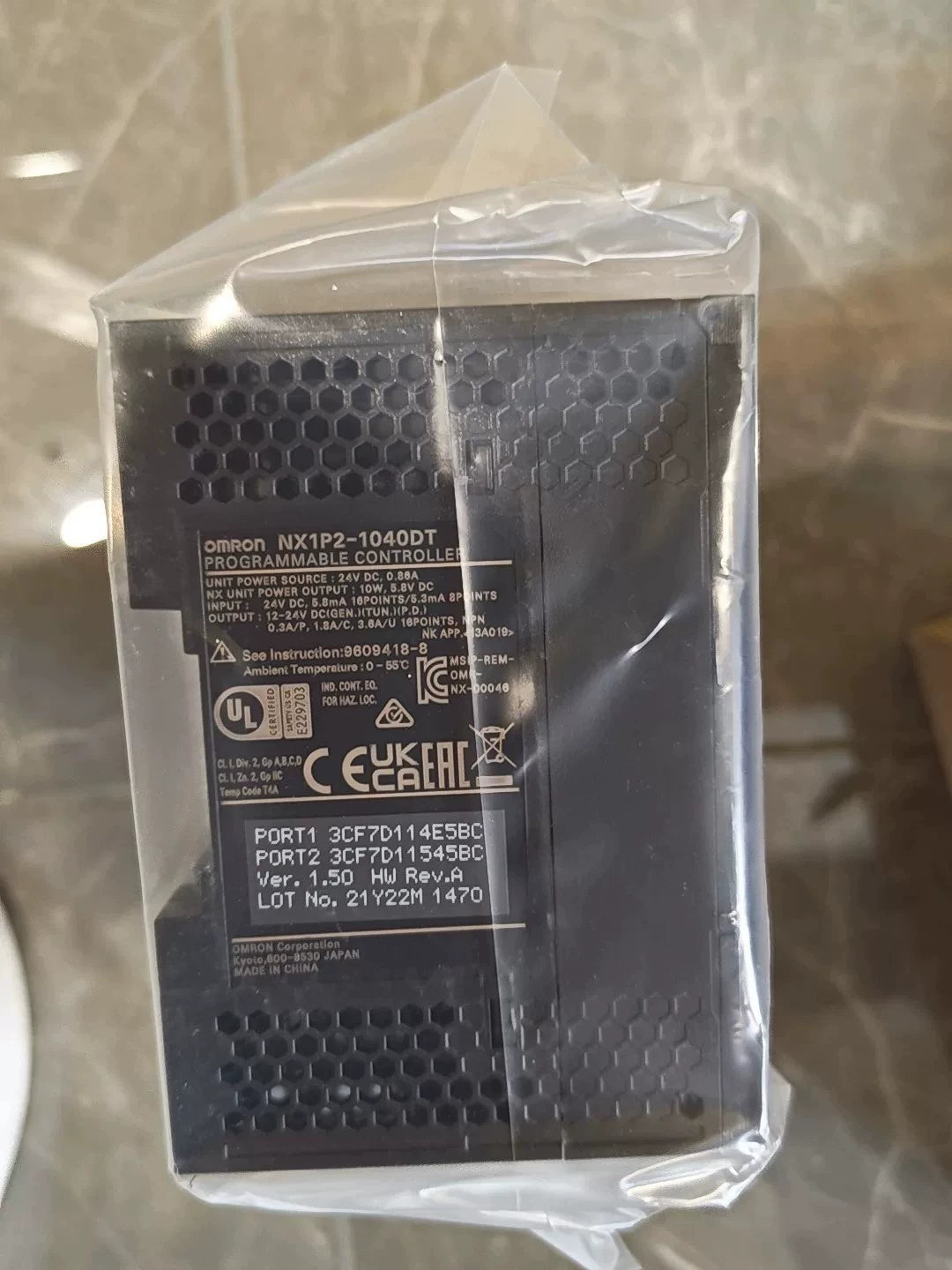

وحدة التحكم في الآلة من سلسلة NX1P من أومرون NX1P2-1040DT

SKU: NX1P2-1040DT

متوفر في المخزون

الأبعاد: 15.4 سم × 7.1 سم × 10 سم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أنظمة التحكم الموزعة ومعالجات التحكم, أومرون, كل المنتجات, وحدات التحكم والمعالجة المركزية (CPUs) من Omron PLC

العلامات : Machine Controllers, Omron NX Series

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل Omron NX1P2-1040DT، المعروف أيضًا باسم وحدة التحكم في الماكينات NX1P2-1040DT، كمكون أجهزة مخصص لمنطق التسلسل المتكامل وتنفيذ الحركة متعددة المحاور ضمن شبكات الأتمتة الصناعية.

الهندسة وتخصيص الواجهات

تدمج الوحدة 24 مدخلاً رقمياً تدعم أوضاع توصيل PNP/NPN إلى جانب 16 مخرجاً رقمياً من نوع PNP. تخصص الذاكرة الداخلية 1.5 ميجابايت لمنطق البرنامج و2 ميجابايت لذاكرة المتغيرات، وتعمل بدورة مهمة أساسية قدرها 2 مللي ثانية. تدير وحدة التحكم ما يصل إلى محورين متزامنين و4 محاور تحديد موقع من نقطة إلى نقطة (PTP)، مع دعم التوسع عبر ما يصل إلى لوحتي تسلسل اختياريتين و16 عقدة إدخال/إخراج عن بُعد.

المعايير التشغيلية

المعلمة	المواصفات
الطراز	NX1P2-1040DT
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.66 كجم
أبعاد الشحن	15.4 سم × 7.1 سم × 10 سم (وزن الشحن 2 كجم)
درجة حرارة التشغيل	0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	مدخل تيار مستمر من 20.4 إلى 28.8 فولت
زمن دورة المهمة الأساسية	2 مللي ثانية
سعة الإدخال/الإخراج المدمجة	24 مدخلاً (PNP/NPN)، 16 مخرجاً (PNP)
إدارة محاور الحركة	محوران متزامنان، 4 محاور PTP

إيثرنت حتمي ومزامنة ناقل المجال

تستخدم الوحدة واجهتي إيثرنت لاستضافة بروتوكولات EtherCAT Master وEtherNet/IP وTCP/IP القياسية بشكل متزامن. يتم تنفيذ دورات الاتصال عبر المشغلات (drives) وعقد الإدخال/الإخراج المتصلة بشكل حتمي دون التأثير على سرعة اتصال ناقل اللوحة الخلفية. تتيح فتحات الخيارات المزدوجة تكيفاً سلساً للبروتوكول عبر لوحات تمديد تسلسلية RS-232C أو RS-422 أو RS-485 مع الحفاظ على مزامنة الساعة في الوقت الفعلي.

قائمة مكونات العبوة

1 × وحدة تحكم Omron NX1P2-1040DT
1 × موصل طرفي لمدخل مصدر الطاقة
1 × مجموعة كتل طرفية للإدخال/الإخراج الرقمي
1 × ورقة تعليمات التركيب

توجيهات التركيب الميكانيكي

قم بتركيب الوحدة أفقياً على سكة DIN قياسية مقاس 35 مم داخل خزانة تحكم واقية من نوع NEMA أو IP54.
حافظ على مساحة خالية لا تقل عن 30 مم حول شبكات التهوية العلوية والسفلية للتبريد بالحمل الحراري.
قم بتأريض طرف التيار المستمر الرئيسي باستخدام سلك تأريض قصير وسميك متصل مباشرة بإطار الخزانة.
اعزل أسلاك إشارات الإدخال/الإخراج الرقمية عن موصلات طاقة 230 فولت تيار متردد داخل قنوات أسلاك منفصلة لمنع التداخل.

الأسئلة الشائعة

س: ما هو الحد الأقصى لعدد المحاور المتزامنة التي يمكن لوحدة التحكم هذه تنسيقها؟

ج: تدير وحدة التحكم ما يصل إلى محورين للحركة المتزامنة إلى جانب 4 محاور تحديد موقع من نقطة إلى نقطة (PTP).
س: ما هو نطاق جهد التشغيل المطلوب لطاقة الوحدة الرئيسية؟

ج: تتطلب الطاقة الرئيسية مصدر تيار مستمر منظماً بين 20.4 فولت و28.8 فولت تيار مستمر.
س: كم عدد نقاط الإدخال/الإخراج الفيزيائية المدمجة مباشرة في الوحدة الأساسية؟

ج: تحتوي الوحدة الأساسية على 24 مدخلاً رقمياً مدمجاً و16 مخرج ترانزستور رقمي من نوع PNP.
س: ما هي خيارات الاتصال التسلسلي المدعومة بواسطة فتحات التوسعة؟

ج: يمكن إضافة ما يصل إلى لوحتين تسلسليتين تدعمان واجهات RS-232C أو RS-422 أو RS-485.
س: ما هي بروتوكولات الشبكة التي تعمل عبر منافذ الإيثرنت المتكاملة؟

ج: تدعم منافذ الإيثرنت الاثنان شبكات EtherCAT Master وEtherNet/IP وEthernet TCP/IP.
س: هل توجد ساعة وقت فعلي مدمجة داخل مجموعة الأجهزة؟

ج: نعم، تتضمن الوحدة ساعة وقت فعلي داخلية لختم الوقت والأحداث المجدولة.
س: كم عدد عقد الإدخال/الإخراج عن بُعد التي يمكن توصيلها عبر ناقل المجال؟

ج: تدعم واجهة التحكم الرئيسية توصيل ما يصل إلى 16 عقدة شبكة إدخال/إخراج عن بُعد.
س: ما هو إجمالي تخصيص الذاكرة المتاح لبرامج منطق التسلسل؟

ج: ذاكرة تنفيذ البرنامج ثابتة عند 1.5 ميجابايت إلى جانب 2 ميجابايت لذاكرة المتغيرات.
