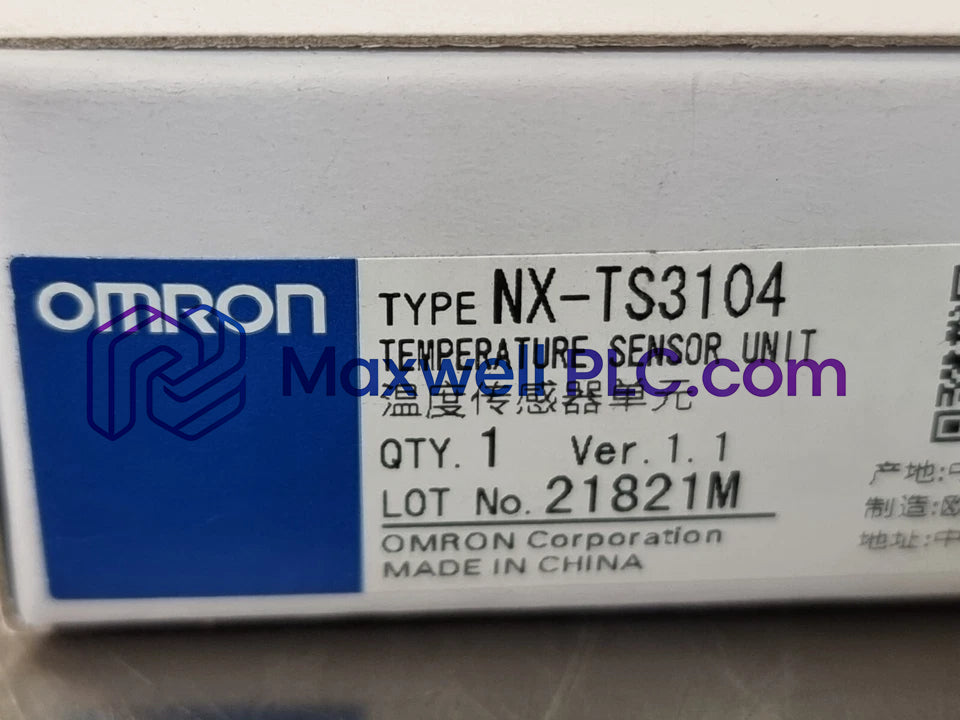

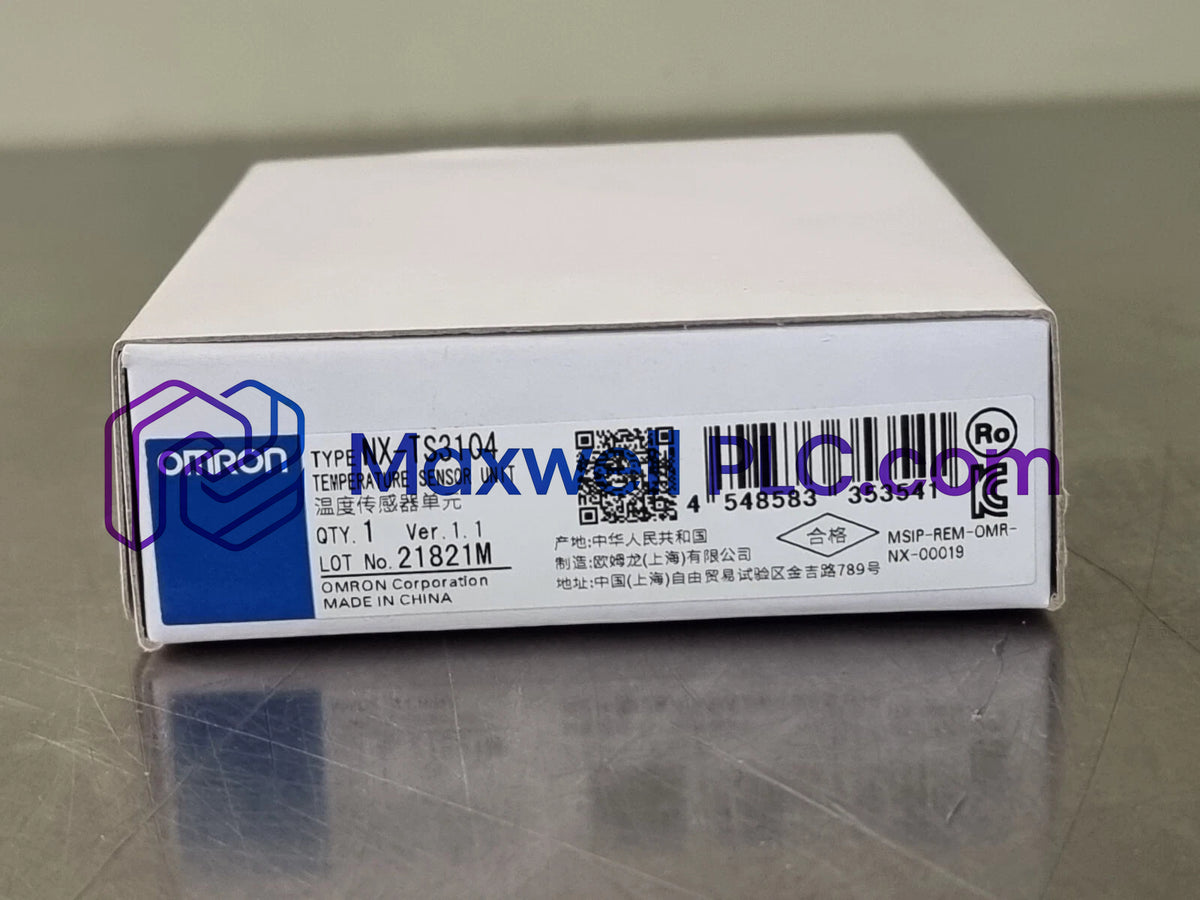

تعمل وحدة Omron NX-TS3104، والتي تُصنف أيضاً كوحدة إدخال درجة الحرارة NX-TS3104، كمكون أجهزة مخصص لاكتساب إشارات المزدوجة الحرارية (الثرموكبل) متعددة القنوات ضمن منصات الأتمتة NX Bus.

فك تشفير رقم الطراز والوظائف

يحدد رقم جزء الجهاز المقاييس التشغيلية الأساسية: يشير الرمز "TS" إلى أن الوحدة من نوع إدخال درجة الحرارة، ويشير الرقم "3" إلى وجود 4 قنوات إدخال، بينما يحدد الرقم "1" التوافق مع مستشعر المزدوجة الحرارية، ويحدد الرمز "04" معاملات تشغيلية محددة تشمل دورة تحويل مدتها 60 مللي ثانية لكل وحدة، ودقة قصوى تبلغ 0.001 درجة مئوية، وتحديث اللوحة الخلفية بنمط "التشغيل الحر" (Free-Run).

المواصفات الفنية للجهاز

العزل الجلفاني والتكامل مع اللوحة الخلفية

يستخدم العزل بين مدخلات الموقع واللوحة الخلفية الداخلية لـ NX محولات للطاقة الداخلية وعوازل رقمية لمسارات البيانات. كما يتم توفير عزل بين القنوات، مما يمنع التداخل عبر دوائر المزدوجة الحرارية. تحافظ سرعة اتصال ناقل اللوحة الخلفية العالية وتوسيع كثافة الإدخال/الإخراج على أوقات استجابة حتمية عبر شبكات EtherNet/IP وEtherCAT. تتجاوز مقاومة العزل 20 ميجا أوم عند 100 فولت تيار مستمر، وتتحمل قوة عزل كهربائي تبلغ 510 فولت تيار متردد لمدة دقيقة واحدة مع تسريب أقل من 5 مللي أمبير.

معلومات الطلب

• عدد 1 وحدة إدخال درجة الحرارة Omron NX-TS3104
• عدد 2 كتلة طرفية للتثبيت بدون براغي (16 طرفاً × 2)
• عدد 1 منشور تعليمات إدخال الطرف

توجيهات الأسلاك والتركيب

• ثبّت الوحدة مقاس 24 مم على سكة DIN قياسية مقاس 35 مم داخل لوحة معدنية مؤرضة.
• قم بتوصيل أسلاك المزدوجة الحرارية مباشرة بموصلات التثبيت المزدوجة ذات 16 طرفاً بدون براغي، مع مراعاة قطبية سلك المستشعر.
• قم بتوجيه موصلات تمديد المزدوجة الحرارية في قنوات كابلات منفصلة ومعزولة عن خطوط التيار المتردد ذات الجهد العالي.
• التزم بفترة إحماء إلزامية مدتها 45 دقيقة بعد التشغيل الأولي لاستقرار دوائر تعويض الوصلة الباردة.

الأسئلة الشائعة

• س: ما هي أنواع المزدوجات الحرارية التي يمكن توصيلها بوحدة الإدخال هذه؟

  ج: الأنواع المدعومة تشمل المزدوجات الحرارية K، J، T، E، L، U، N، R، S، WRe5-26، وPLII.

• س: ما هو إجمالي وقت دورة التحويل لجميع القنوات الأربع؟

  ج: يكتمل تحويل الإشارة بسرعة 60 مللي ثانية لكل وحدة تحت وضع تحديث "التشغيل الحر".

• س: هل توفر الوحدة عزلاً كهربائياً بين قنوات الإدخال الفردية؟

  ج: نعم، يتم تطبيق العزل الجلفاني بين القنوات وبين المدخلات وناقل NX.

• س: ما هو نمط الموصل الطرفي المستخدم لأسلاك المستشعر الخارجية؟

  ج: تشتمل اللوحة الأمامية على كتلتين طرفيتين للتثبيت بدون براغي توفران 32 طرفاً إجمالاً.

• س: ما هي معاوقة الإدخال الموجودة عند أطراف المزدوجة الحرارية؟

  ج: تبلغ معاوقة الإدخال الداخلية 20 كيلو أوم كحد أدنى عبر جميع دوائر القياس.

• س: ما هو وقت الإحماء المطلوب قبل أخذ قراءات دقيقة لدرجة الحرارة؟

  ج: يلزم فترة إحماء مدتها 45 دقيقة بعد التشغيل للسماح بالاستقرار الحراري.

• س: ما هو تيار كشف الفصل المطبق على المستشعرات؟

  ج: تطبق الوحدة تيار كشف فصل إدخال يبلغ حوالي 0.1 ميكرو أمبير.

• س: ما هو الوزن المادي الصافي لهذه الوحدة ذات الـ 4 نقاط؟

  ج: الوزن الصافي للوحدة هو 0.14 كجم (140 جرام)، وهي موضوعة في غلاف بعرض 24 مم.
