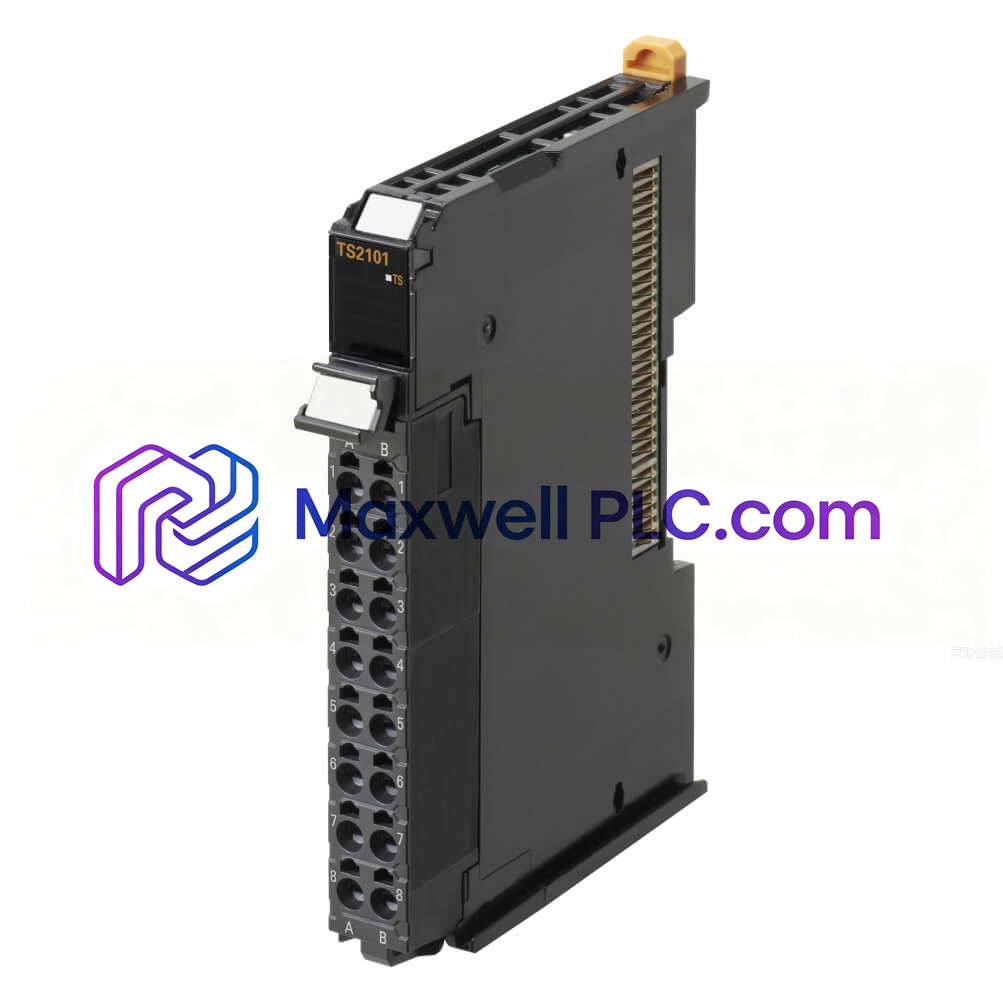

يعمل جهاز Omron NX-TS2104، والمصنف أيضًا كوحدة إدخال درجة الحرارة NX-TS2104، كمكون أجهزة مخصص للحصول على درجة حرارة المزدوجات الحرارية (thermocouple) بدقة عالية ضمن رفوف التحكم الصناعية من سلسلة NX.

تحليل لاحقة الطراز والتصميم الوظيفي

يحدد تعيين الوحدة خصائص النظام الأساسية: يشير الرمز "TS" إلى أن الجهاز من نوع وحدة إدخال درجة الحرارة، بينما يشير الرمز "2" إلى وجود قناتي إدخال، و"1" يحدد تكوين إدخال المزدوجة الحرارية، و"04" يحدد ميزات تشغيلية محددة بما في ذلك زمن تحويل قدره 60 مللي ثانية لكل وحدة، ودقة قصوى تبلغ 0.001 درجة مئوية، وتحديث بيانات الإدخال/الإخراج بنمط التشغيل الحر (Free-Run) عبر اللوحة الخلفية.

المواصفات الفنية

العزل الجلفاني ومعالجة الإشارات

يتم تحقيق فصل كهربائي كامل بين قنوات الإدخال وناقل NX الداخلي باستخدام محولات لتحويل الطاقة وعوازل رقمية لنقل الإشارة. علاوة على ذلك، يمنع العزل بين قنوات الإدخال الفردية الحلقات الأرضية في الإعدادات الصناعية متعددة المستشعرات. تتجاوز مقاومة العزل 20 ميجا أوم عند 100 فولت تيار مستمر، بينما تتحمل القوة العازلة 510 فولت تيار متردد لمدة دقيقة واحدة مع تيار تسريب محدود بـ 5 مللي أمبير كحد أقصى.

محتويات حزمة المكونات

• 1 × وحدة إدخال درجة الحرارة Omron NX-TS2104
• 1 × كتلة طرفية للتثبيت بدون براغي (16 طرفًا)
• 1 × ورقة دليل تركيب الأجهزة

إرشادات التركيب والتوصيل الميداني

• قم بتركيب الوحدة بإحكام على سكة DIN قياسية مقاس 35 مم داخل خزانة تحكم معدنية مؤرضة.
• قم بتوصيل أسلاك تمديد المزدوجة الحرارية مباشرة بكتلة التثبيت بدون براغي ذات الـ 16 طرفًا، مع الحفاظ على القطبية الصحيحة التي تطابق أنواع سبائك المستشعر.
• قم بحماية كابلات إشارة المزدوجة الحرارية وتأريض سلك تصريف التدريع من طرف واحد لتقليل التداخل الكهرومغناطيسي.
• التزم بفترة إحماء إجبارية مدتها 45 دقيقة بعد توصيل الطاقة لاستقرار دوائر تعويض الوصلة الباردة قبل أخذ قراءات دقيقة.

الأسئلة الشائعة

• س: ما هي أنواع مستشعرات المزدوجات الحرارية التي تدعمها وحدة الإدخال هذه؟

  ج: تدعم الوحدة أنواع المزدوجات الحرارية K وJ وT وE وL وU وN وR وS وWRe5-26 وPLII.

• س: ما هو زمن التحويل لكل وحدة لبيانات درجة الحرارة؟

  ج: زمن التحويل هو 60 مللي ثانية لكل وحدة تعمل تحت نمط تحديث التشغيل الحر (Free-Run).

• س: هل توفر الأجهزة عزلاً كهربائيًا بين القنوات؟

  ج: نعم، يتم تنفيذ العزل بين قنوات الإدخال الفردية وكذلك بين المدخلات وناقل NX.

• س: ما هي معاوقة الإدخال عبر أطراف المزدوجة الحرارية؟

  ج: تم تصنيف معاوقة الإدخال بـ 20 كيلو أوم كحد أدنى.

• س: ما هي مدة فترة الإحماء المطلوبة لدقة القياس؟

  ج: يلزم فترة إحماء مدتها 45 دقيقة بعد التشغيل لضمان دقة القياس الكاملة.

• س: ما هو تكوين الكتلة الطرفية المستخدم للتوصيل الميداني؟

  ج: تتميز الوحدة بكتلة طرفية للتثبيت بدون براغي ذات 16 طرفًا لإدخال الأسلاك بشكل آمن.

• س: هل يلزم وجود مصدر طاقة إدخال/إخراج خارجي لهذه الوحدة؟

  ج: لا يلزم وجود مصدر طاقة خارجي للإدخال/الإخراج، حيث تستمد المنطق الداخلي طاقتها مباشرة من ناقل NX.

• س: ما هو الوزن المادي الصافي لوحدة إدخال درجة الحرارة؟

  ج: تزن الوحدة 0.07 كجم (70 جرامًا) باستثناء تغليف الشحن.
