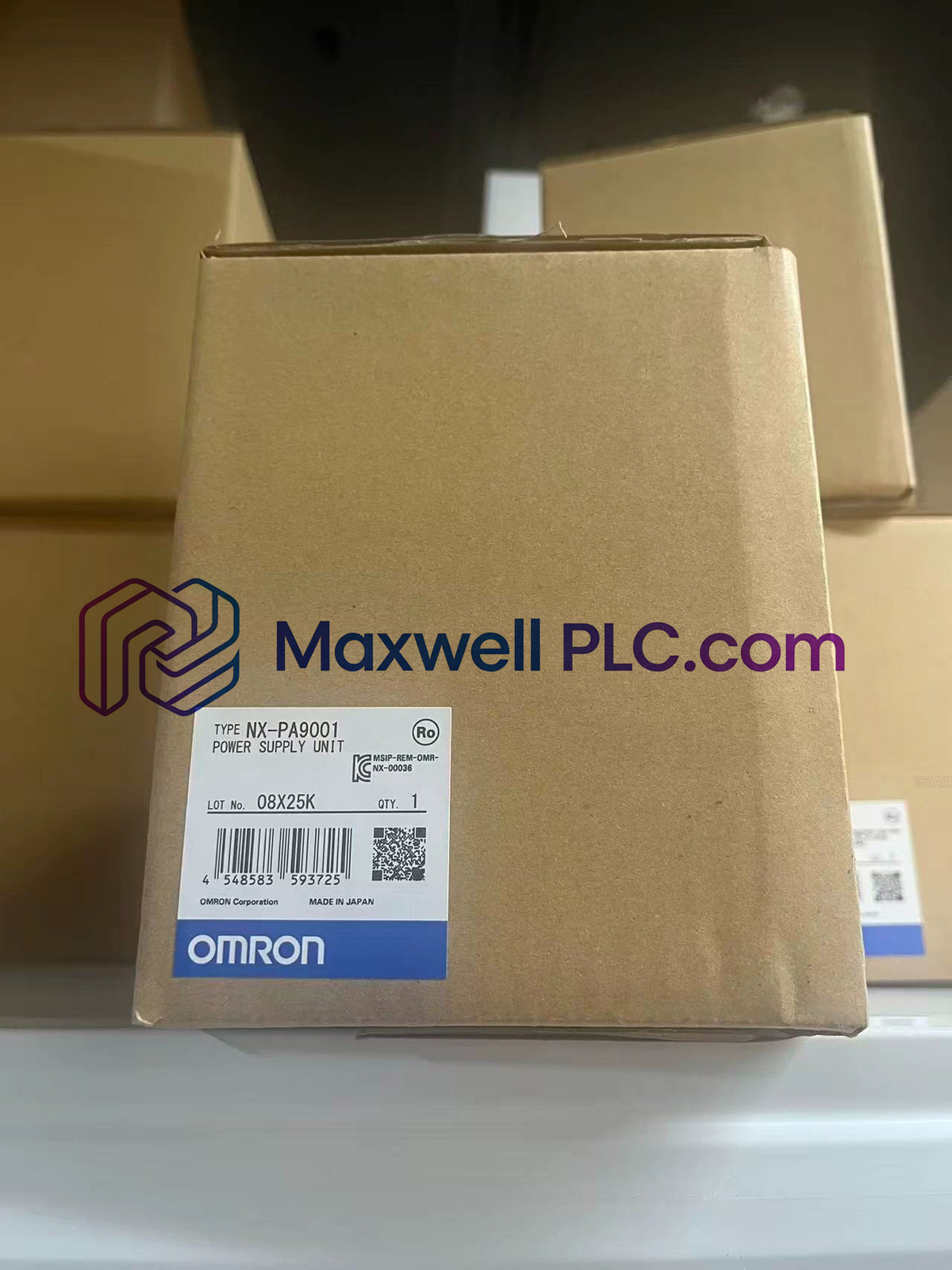

يعمل Omron NX-PA9001، المُدرج أيضاً في الكتالوج كـ NX-PA9001 وحدة إمداد بالطاقة، كمكون أجهزة مخصص لتحويل طاقة التيار المتردد الأساسي وتوصيل طاقة ناقل النظام داخل أرفف التحكم من سلسلة NX.

بنية تحويل الطاقة والحدود التشغيلية

تقبل الأجهزة جهد دخل واسع النطاق يتراوح بين 100 إلى 240 فولت تيار متردد (الحدود المطلقة من 85 إلى 264 فولت تيار متردد) بتردد 50/60 هرتز (47 إلى 63 هرتز). تصل قدرة توصيل طاقة الخرج الإجمالية إلى 90 وات كحد أقصى، مع الحفاظ على كفاءة تحويل عالية للنظام تحت حمل تشغيلي كامل. يقتصر تيار البدء عند التشغيل البارد على 20 أمبير عند 100 فولت تيار متردد و40 أمبير عند 200 فولت تيار متردد خلال نافذة نبضية مدتها 8 مللي ثانية في درجة الحرارة المحيطة. توفر جهة اتصال التشغيل (RUN) من نوع SPST-NO المدمجة إشارة حالة نظام منفصلة مصنفة حتى 250 فولت تيار متردد، و2 أمبير للأحمال المقاومة.

مصفوفة الأداء التقني

توزيع طاقة اللوحة الخلفية واستقرار شبكة التحكم

توفر وحدة الإمداد طاقة منظمة مباشرة عبر ناقل اللوحة الخلفية، مما يتيح سرعة اتصال يمكن التنبؤ بها لناقل اللوحة الخلفية ومعالجة مستمرة للشبكة عبر وحدات المعالجة المركزية الموصلة ونقاط التوسع. يعمل العزل الكهربائي العالي (2,300 فولت تيار متردد لمدة دقيقة واحدة بين أطراف التيار المتردد الخارجية والطرف الأرضي GR) على حماية الحساسية في شبكات EtherNet/IP وEtherCAT الحتمية من ارتفاعات خط الجهد العابر، مما يمنع اقتران الضوضاء عبر تكوينات الإدخال/الإخراج المحلية الكثيفة.

قائمة مكونات العبوة

• 1 × وحدة إمداد طاقة Omron NX-PA9001

• 1 × مجموعة موصل طرف دخل التيار المتردد

• 1 × كتلة طرفية لمشبك التأريض

• 1 × ورقة تعليمات الأجهزة

تركيب خزانة الميدان وقواعد التأريض

• قم بتركيب الوحدة بإحكام على سكة DIN قياسية مقاس 35 مم في وضع رأسي مستقيم لتحسين تبديد الحرارة الطبيعي.

• حافظ على مسافة خلوص لا تقل عن 50 مم فوق وتحت غلاف وحدة الطاقة لتسهيل تدفق الهواء دون عائق.

• قم بتوصيل موصل تأريض وقائي مخصص بطرف GR باستخدام رابط سلكي منخفض المقاومة لتلبية معايير مناعة الضوضاء.

• تأكد من توجيه أسلاك دخل التيار المتردد في قناة أسلاك منفصلة بعيداً عن خطوط إشارات التيار المستمر الحساسة واتصالات ناقل المجال.

أسئلة شائعة

• س: ما هو نطاق جهد الدخل المسموح به لدخل الطاقة الرئيسي؟

  ج: تقبل الوحدة إمداداً مقدراً من 100 إلى 240 فولت تيار متردد، وتعمل عبر حد مطلق ممتد من 85 إلى 264 فولت تيار متردد.

• س: ما هي سعة خرج الطاقة الإجمالية التي توفرها الوحدة للنظام؟

  ج: توفر الوحدة ما يصل إلى 90 وات كحد أقصى لسعة الطاقة الإجمالية للناقل الداخلي والأرفف المتصلة.

• س: ما هي التصنيفات الكهربائية لجهة اتصال حالة التشغيل (RUN) المدمجة؟

  ج: تدعم جهة اتصال SPST-NO التبديل حتى 250 فولت تيار متردد عند حمل مقاوم 2 أمبير و120 فولت تيار متردد عند حمل حثي 0.5 أمبير.

• س: ما مقدار ذروة تيار البدء التي تحدث أثناء التشغيل البارد عند 200 فولت تيار متردد؟

  ج: يصل تيار البدء إلى 40 أمبير كحد أقصى لمدة 8 مللي ثانية أثناء التشغيل البارد في درجة حرارة الغرفة.

• س: ما هي قوة العزل الكهربائي المحددة عبر أطراف التيار المتردد الخارجية والطرف الأرضي GR؟

  ج: تتحمل 2,300 فولت تيار متردد بتردد 50/60 هرتز لمدة دقيقة واحدة مع تيار تسريب محدود بـ 5 مللي أمبير كحد أقصى.

• س: هل يتم توفير طرف خرج طاقة خدمة منفصل على اللوحة الأمامية؟

  ج: لا، لا يتم توفير طرف خرج طاقة خدمة إضافي خارجي في تكوين الأجهزة هذا.

• س: ما هو مستوى مقاومة العزل المقاس بين أطراف التيار المتردد الخارجية والطرف الأرضي GR؟

  ج: تبلغ مقاومة العزل 20 ميجا أوم كحد أدنى عند اختبارها بجهد 500 فولت تيار مستمر بين الأطراف.

• س: ما هو وزن الشحن الإجمالي لحسابات النقل؟

  ج: الوزن الصافي الفردي هو 0.57 كجم، بينما يبلغ وزن عبوة الشحن الواقية الكاملة 3 كجم.
