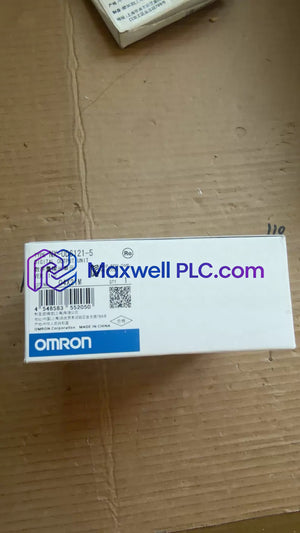

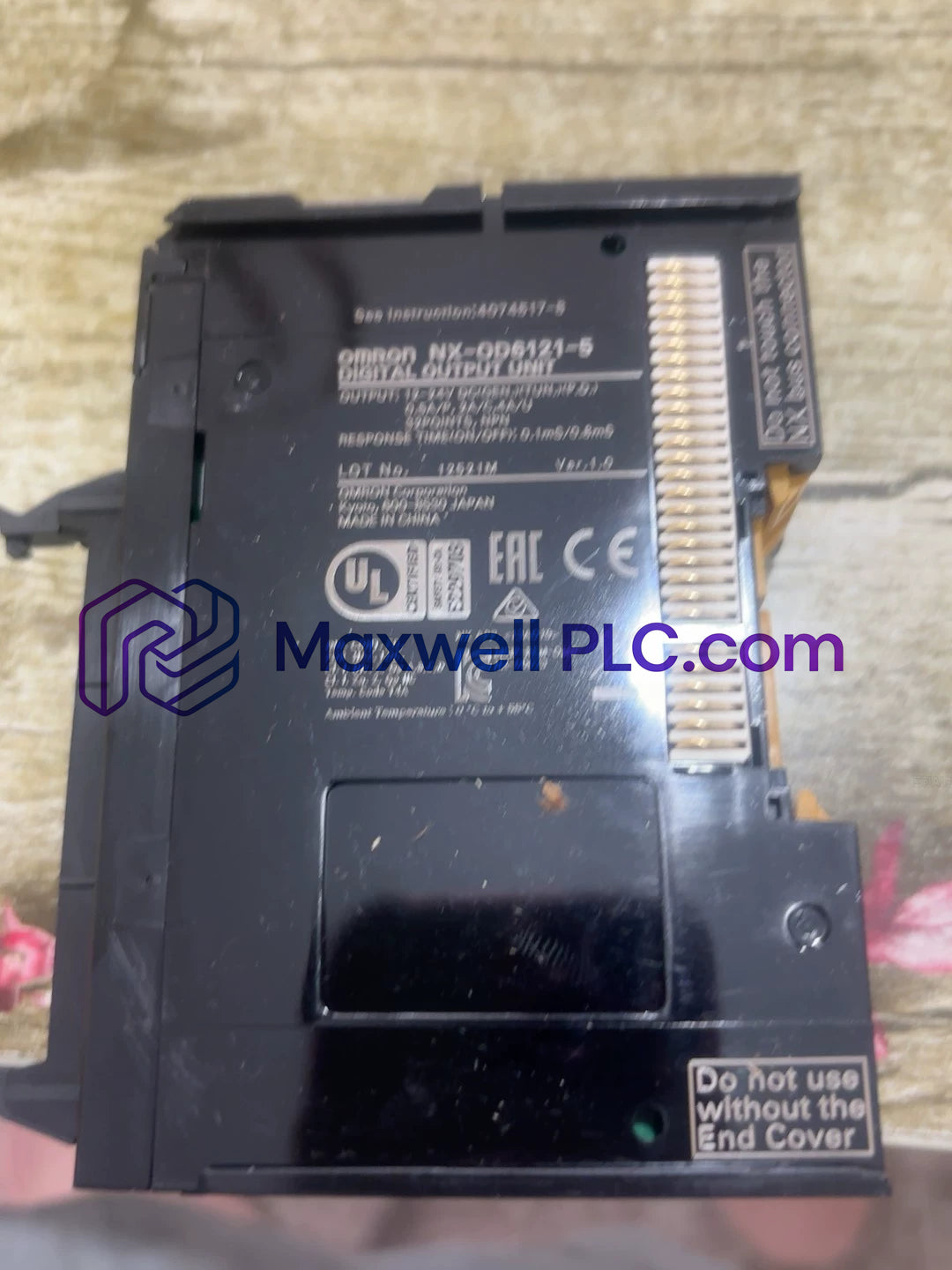

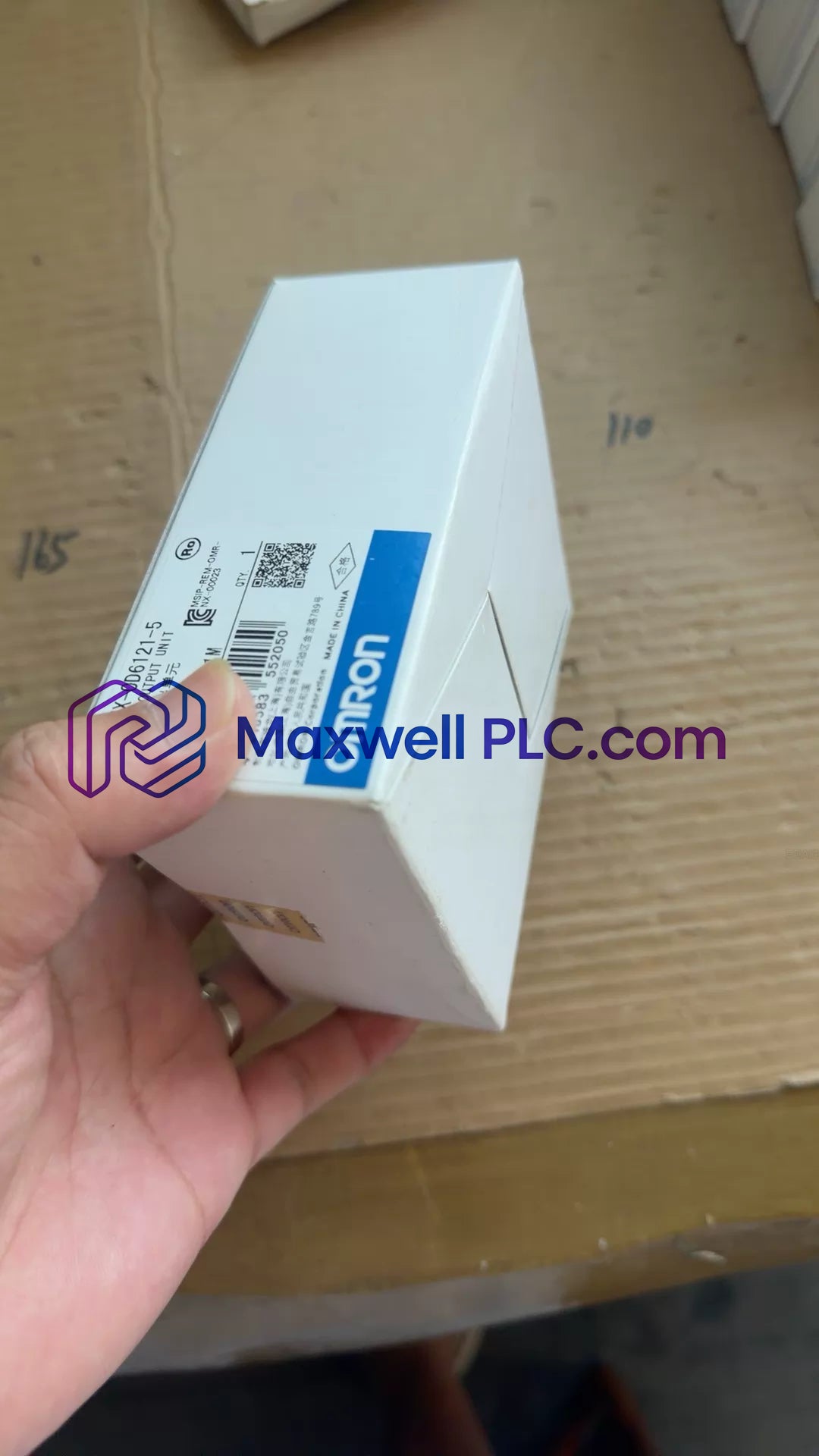

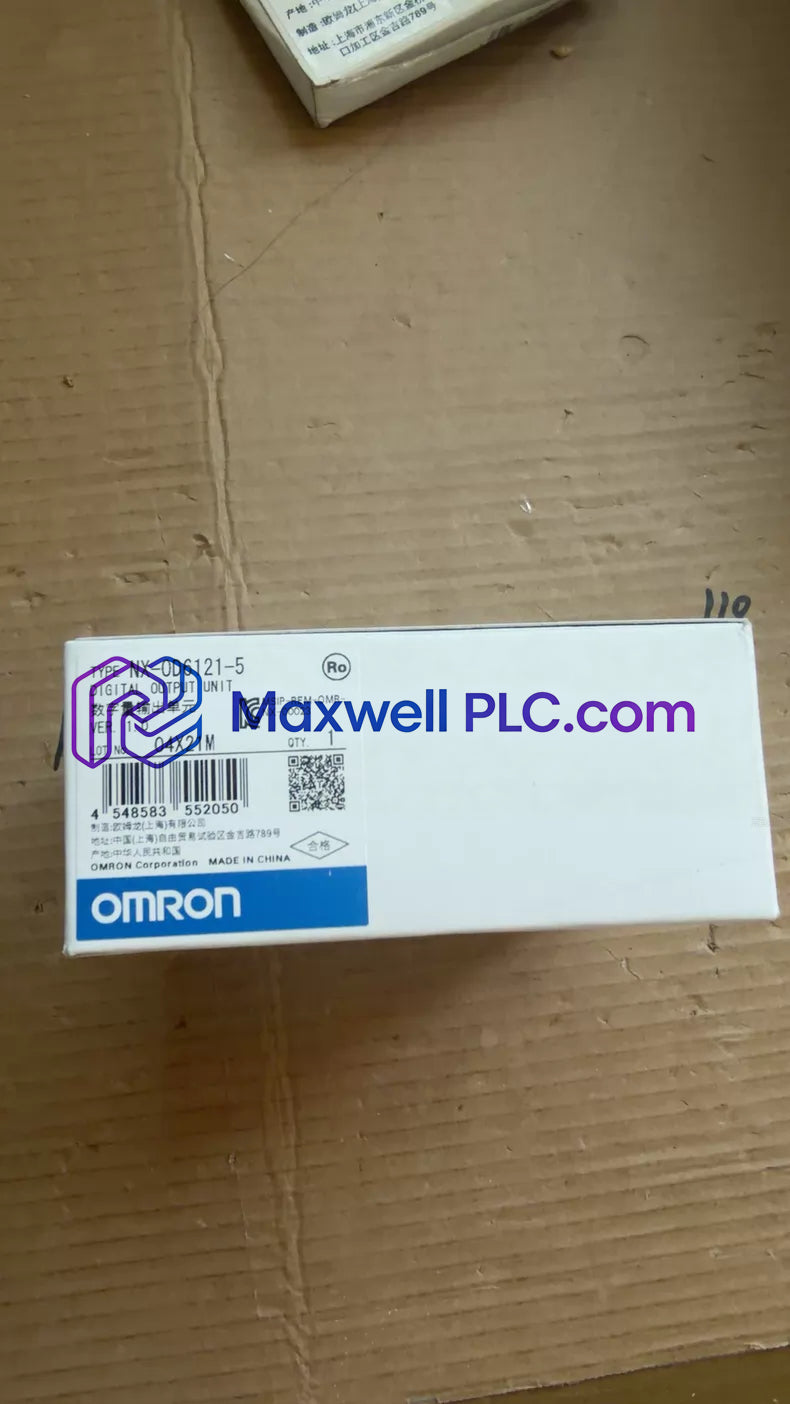

وحدة الإخراج الرقمي NX-OD6121-5 من أومرون، سلسلة NX
-
الأبعاد: 8.95 سم × 3 سم × 10 سم
-
بلد المنشأ: Japan
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم وحدة Omron NX-OD6121-5 (وحدة مخرجات رقمية NX-OD6121) للتحكم في الأحمال المنفصلة عالية الكثافة في بنيات ناقل I/O الخاص بـ NX، وهي توفر تنفيذًا فعليًا/كهربائيًا مباشرًا.
تسمية الطراز وتحليل الهيكل
تحدد سلسلة الطراز المواصفات الهيكلية والتشغيلية الرئيسية لتكامل النظام:
-
NX: تحدد بنية منصة الإدخال/الإخراج النمطية من Omron.
-
OD: تشير إلى وظيفة المخرجات الرقمية.
-
6121: تشير إلى سعة عالية الكثافة مكونة من 32 نقطة مع منطق تبديل NPN ومخطط توصيل بسلك واحد.
-
5: تحدد معالجة السرعة القياسية مع إمكانية التنفيذ المتزامن.
مواصفات الوحدة
| المعلمة | المواصفة |
| الطراز | NX-OD6121-5 |
| العلامة التجارية | Omron |
| المنشأ | اليابان |
| الوزن | 0.090 كجم |
| وزن الشحن | 1.000 كجم |
| الأبعاد المادية (الطول × العرض × الارتفاع) | 8.95 سم × 3.00 سم × 10.00 سم |
| أبعاد الشحن | 15.00 سم × 8.00 سم × 12.00 سم |
| نوع الوحدة | وحدة مخرجات رقمية |
| واجهة نظام الإدخال/الإخراج | ناقل NX I/O |
| عدد المخرجات الرقمية | 32 نقطة |
| نوع المخرج الرقمي | ترانزستور NPN |
| جهد المخرج المسموح به | 15.0 إلى 28.8 فولت تيار مستمر |
| أقصى تيار للمخرج | 0.5 أمبير لكل قناة |
| طريقة توصيل المخرج | كتلة طرفية Push-In Plus بسلك واحد |
| معالجة الإشارات | تشغيل حر، سرعة قياسية، متزامن |
| تأخير التشغيل / الإيقاف | 0.1 إلى 0.8 مللي ثانية |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| درجة حرارة التخزين | -25 إلى 70 درجة مئوية |
| استهلاك الطاقة | 0.85 واط كحد أقصى (من ناقل NX) |
تنفيذ الناقل الصناعي والمزامنة الحتمية
تتصل وحدة NX-OD6121-5 مباشرة بناقل الإدخال/الإخراج NX الداخلي لتنفيذ تبديل مخرجات منخفض التشويش عبر مخرجات ترانزستور عالية الكثافة. تدعم الوحدة مزامنة الشبكة الحتمية، مما يؤدي إلى مواءمة انتقالات حالة المخرج مع وقت دورة وحدة التحكم EtherCAT الرئيسية. تعمل مسارات الأجهزة الداخلية على تحسين سرعة اتصال ناقل اللوحة الخلفية وتوسع كثافة الإدخال/الإخراج، مما يتيح تنفيذًا دوريًا دقيقًا عبر شبكات PLC وشبكات التحكم في الحركة الصعبة.
محتويات العبوة وتفاصيل الطلب
-
1 × وحدة مخرجات رقمية Omron NX-OD6121-5
-
1 × مجموعة كتلة طرفية Push-In Plus مرفقة
-
1 × نسخة مطبوعة من ورقة تعليمات التثبيت
إطار العمل للتركيب والتوصيل
-
قم بتركيب الوحدة مباشرة على سكة DIN قياسية مقاس 35 مم حتى يتم تعشيق مزلاج القفل بإحكام.
-
افصل مصادر الطاقة الميدانية قبل توصيل أو فصل أسلاك التوصيل بالضغط.
-
قم بإزالة 10 مم من العزل من الموصلات الصلبة أو المزودة بحلقات من مقاس 24 AWG إلى 16 AWG للإدخال بدون أدوات في الكتلة الطرفية Push-In Plus.
-
تأكد من تأريض سكة DIN بشكل صحيح لمنع انتشار الضوضاء ذات الوضع المشترك عبر ترانزستورات التبديل الرقمية.
-
حافظ على فصل مادي بين خطوط إشارة المخرجات وقنوات طاقة الأحمال الاستقرائية الكبيرة.
الأسئلة الشائعة حول تكامل النظام
-
هل تدعم وحدة NX-OD6121-5 الاستبدال أثناء التشغيل على اللوحة الخلفية؟
لا، يجب فصل الطاقة عن ناقل NX I/O ومصدر الطاقة الميداني قبل إزالة الوحدة أو إدخالها لتجنب التلف الكهربائي.
-
ما هو الحد الأقصى لتيار المخرج المستمر المسموح به لكل قناة على حدة؟
تدعم كل قناة NPN حملاً تيارياً أقصى قدره 0.5 أمبير عبر نطاق التشغيل المسموح به من 15.0 إلى 28.8 فولت تيار مستمر.
-
ما هي طبولوجيا التوصيل التي تستخدمها الكتلة الطرفية للتوصيلات الميدانية؟
تستخدم الوحدة مخطط توصيل طرفي Push-In Plus بسلك واحد لتوزيع الإشارات عالي الكثافة المدمج.
-
كيف يعمل تأخير تبديل المخرجات في ظروف التشغيل القياسية؟
تتراوح تأخيرات انتشار الأجهزة للإيقاف/التشغيل والتشغيل/الإيقاف بدقة بين 0.1 مللي ثانية و0.8 مللي ثانية.
-
هل يمكن للمخرجات الرقمية تبديل أحمال جهد التيار المتردد مباشرة؟
لا، تم تصنيف عناصر تبديل الترانزستور حصريًا لدوائر جهد التيار المستمر التي تعمل بين 15.0 فولت تيار مستمر و28.8 فولت تيار مستمر.
-
ما هي أوضاع معالجة الإشارات التي يمكن تهيئتها في هذه الوحدة الرقمية؟
تدعم الأجهزة أوضاع المعالجة "التشغيل الحر" (Free Running) والسرعة القياسية والمتزامنة عبر إعدادات تهيئة النظام.
-
هل يلزم وجود طاقة ميدانية خارجية لتشغيل دوائر تبديل المخرجات؟
نعم، يجب توفير مصدر طاقة ميداني خارجي بجهد 24 فولت تيار مستمر لتغذية دوائر تبديل أحمال NPN.
-
كيف يتم الحفاظ على مرجع التأريض المادي عبر واجهة الوحدة؟
يتم تأسيس استمرارية التأريض من خلال نقاط اتصال تأريض سكة DIN المدمجة في غلاف الوحدة.
