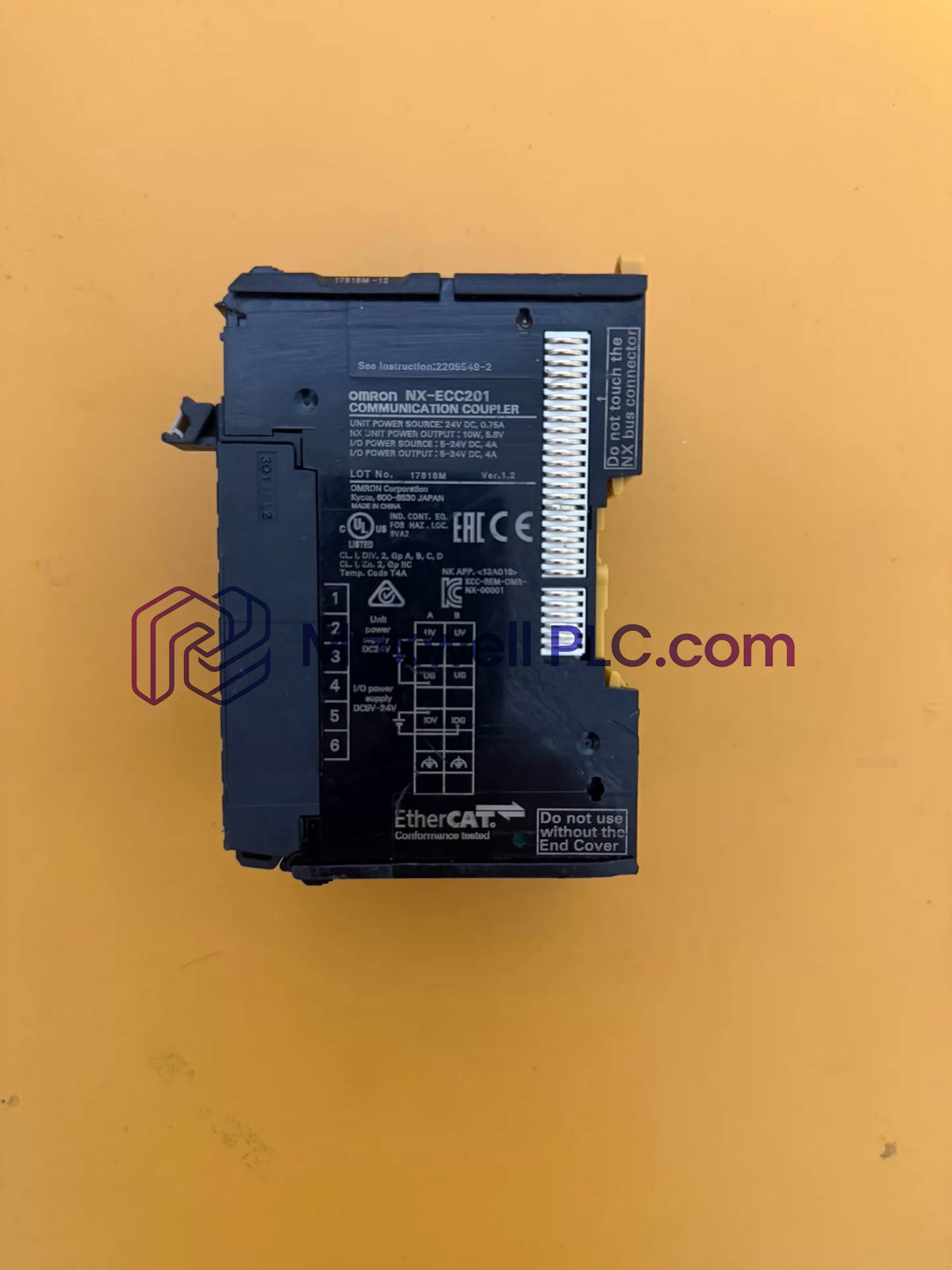

يعمل Omron NX-ECC201، المُدرج أيضاً في الكتالوج باسم NX-ECC201 EtherCAT Coupler Unit، كمكون أجهزة مخصص لربط بيانات ناقل المجال (fieldbus) والاتصال عبر الناقل الداخلي داخل منصات شبكة EtherCAT.

بنية تسمية الطراز

• NX: معرف منصة نظام الإدخال/الإخراج القابل للتقسيم (Modular slice I/O).
• EC: تصنيف وحدة الاتصال (واجهة EtherCAT).
• C: النوع الوظيفي لمقرن الناقل (Bus coupler).
• 201: مراجعة الأداء القياسي بسعة طاقة ناقل داخلي 10 وات وحجم تعيين بيانات إدخال/إخراج 34 بايت.

الأداء الفني ومعلمات الوحدة

مزامنة الشبكة والتنفيذ الحتمي للوحة الخلفية

يقوم مقرن الناقل بمعالجة إطارات EtherCAT الواردة لتشغيل وحدات الإدخال/الإخراج الموصلة بمزامنة حتمية. وتضمن سرعة اتصال ناقل اللوحة الخلفية العالية أوقات دورات في الوقت الفعلي عبر عقد الإدخال/الإخراج المحلية المرفقة. كما تحافظ توافقية البرامج الثابتة القابلة للتحديث داخل المقرن على تنفيذ متسق للبروتوكول، مما يسمح بتوسيع كثافة الإدخال/الإخراج بمرونة دون التسبب في تأخير اللوحة الخلفية أو عدم تطابق في تعيين البيانات.

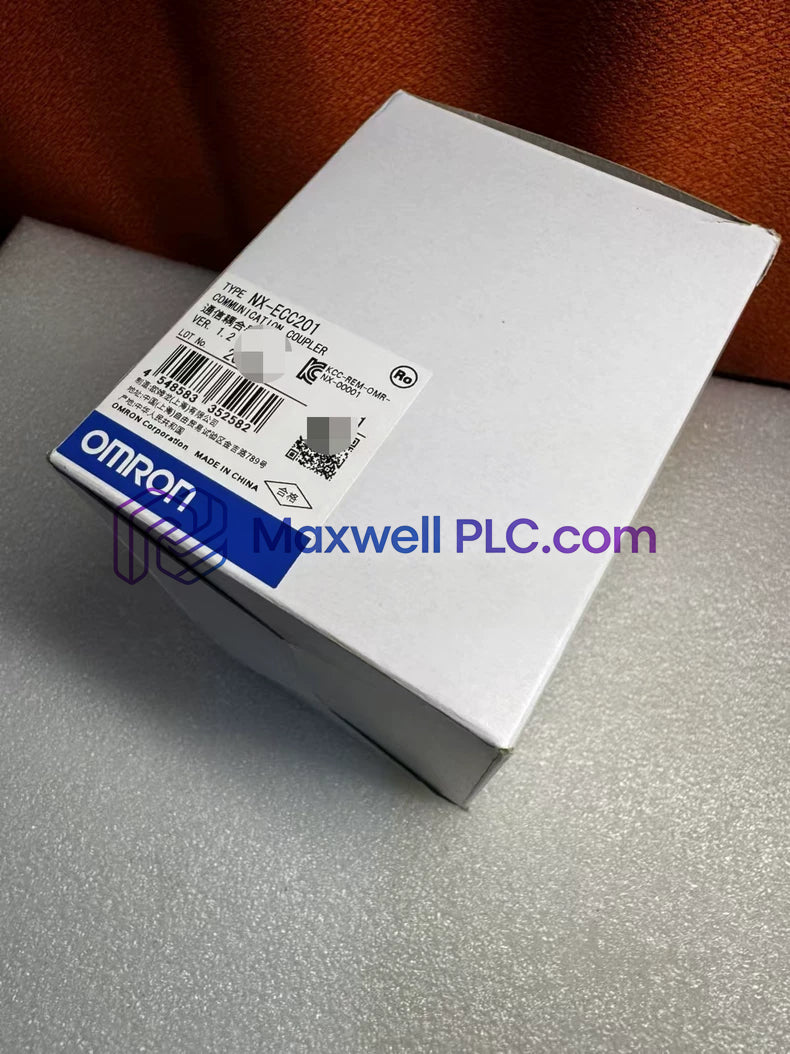

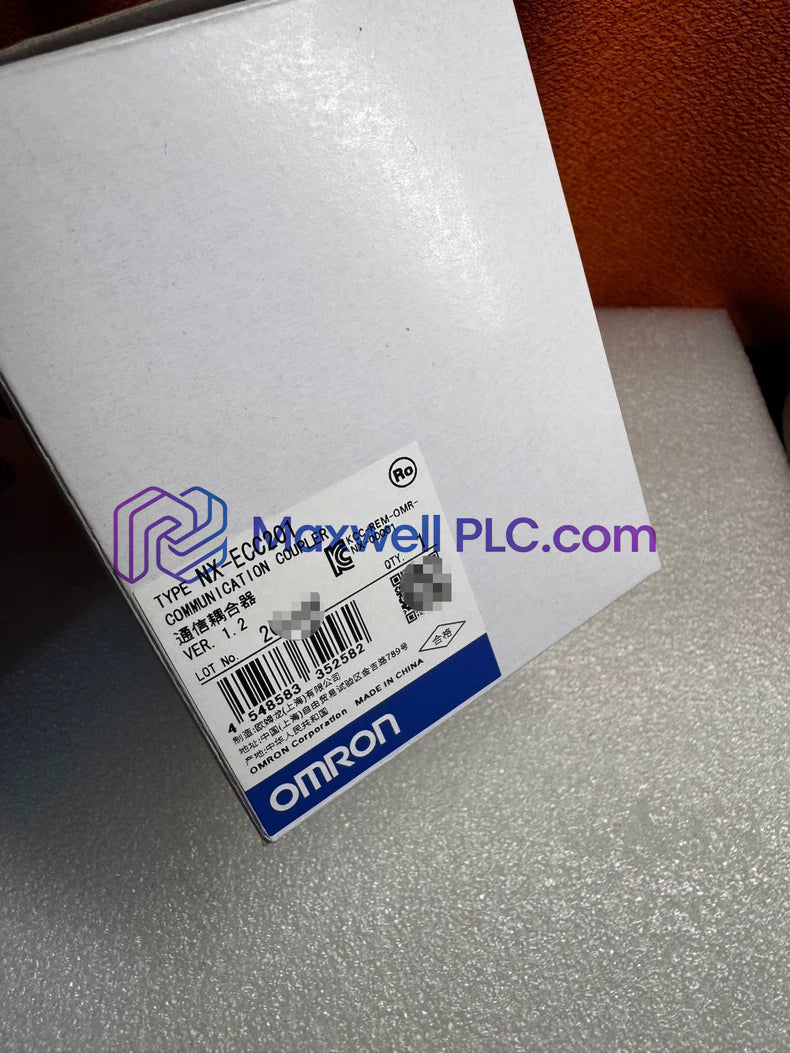

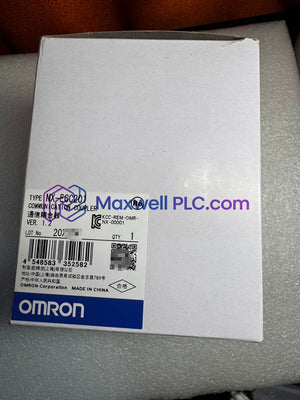

قائمة مكونات العبوة

• 1 × وحدة مقرن EtherCAT من Omron طراز NX-ECC201
• 2 × أغطية موصل RJ45 لشبكة EtherCAT
• 1 × وحدة غطاء نهائي
• 1 × ورقة تعليمات التركيب

إجراءات التركيب وتوصيلات الطاقة

• تجميع سكة DIN: قم بتثبيت المزلاج العلوي للمقرن على سكة DIN قياسية مقاس 35 مم، واضغط على الوحدة للخلف حتى تستقر آلية القفل، وقم بتحريك الغطاء النهائي باتجاه الوحدة الموجودة في أقصى اليمين.
• توصيل طاقة الوحدة: قم بتوصيل مصدر طاقة خارجي بجهد 24 فولت تيار مستمر بأطراف طاقة الوحدة باستخدام موصلات بحجم AWG 24 إلى AWG 16 لتشغيل ناقل طاقة NX الداخلي بحد أقصى 10 وات.
• توصيل طاقة الإدخال/الإخراج: قم بتوصيل مصدر طاقة منفصل بجهد 5 إلى 24 فولت تيار مستمر بأطراف طاقة الإدخال/الإخراج، مع التحقق من أن إجمالي التيار المتصل لا يتجاوز التصنيف الأقصى البالغ 4 أمبير.
• توصيل كابلات EtherCAT: أدخل كابلات إيثرنت مزدوجة مجدولة محمية (STP) من الفئة 5e أو أعلى في منافذ RJ45 للداخل (IN) والخارج (OUT)، مع تأمين الدرع من خلال توصيلات التأريض الوظيفي.

الأسئلة الشائعة حول التشغيل والتشخيص

• ماذا يحدث إذا تجاوزت الطاقة الإجمالية لوحدات الإدخال/الإخراج حد الناقل الداخلي البالغ 10 وات؟

  يجب إدراج وحدة تغذية طاقة NX-PF إضافية في حامل الوحدات لزيادة سعة طاقة المنطق الخاصة باللوحة الخلفية.

• هل يدعم المقرن الاستبدال السريع (hot-swapping) للوحدات أثناء نشاط شبكة EtherCAT؟

  لا، استبدال أو فصل وحدات الإدخال/الإخراج يتطلب قطع الطاقة عن جزء مقرن الناقل لمنع حدوث أخطاء في اتصال اللوحة الخلفية الداخلي.

• ما هو الحد الأقصى لتيار المجال الذي يمكن تمريره عبر أطراف طاقة الإدخال/الإخراج؟

  تتحمل أطراف ناقل طاقة الإدخال/الإخراج المدمجة حملاً تيارياً مستمراً بحد أقصى 4 أمبير عبر جميع الوحدات المتصلة لاحقاً.

• كيف يتم تكوين سرعة الشبكة وعناوين العقد في الوحدة؟

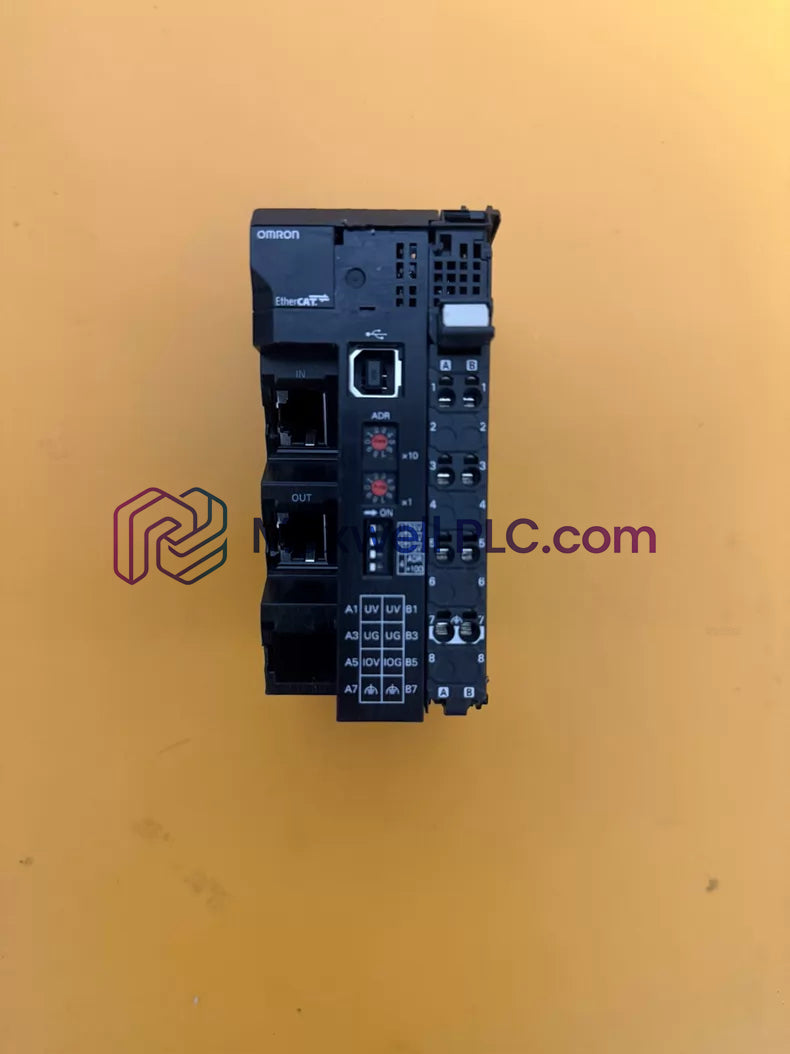

  يتم تعيين عناوين العقد عبر مفاتيح دوارة على اللوحة الأمامية، بينما تكون سرعة الاتصال ثابتة عند 100 ميجابت في الثانية (ازدواج كامل) وفقاً لمواصفات EtherCAT.

• كيف يشير المقرن إلى حالة اتصال EtherCAT؟

  تشير مؤشرات LED على اللوحة الأمامية (L/A IN, L/A OUT, RUN, و ERR) إلى حالة الرابط الفعلي، وحالة تشغيل الشبكة، وأخطاء إرسال الحزم.

• ما هو حجم ذاكرة بيانات الإدخال/الإخراج المخصص بواسطة المقرن؟

  تخصص الوحدة حجماً لبيانات الإدخال/الإخراج يبلغ 34 بايت لبيانات الإدخال و0 بايت لبيانات الإخراج، مع دعم ما يصل إلى إدخالين لتعيين البيانات.

• ما هو حجم الموصل السلكي الموصى به لتوصيلات كتلة الأطراف؟

  يجب استخدام موصلات نحاسية صلبة أو مجدولة تتراوح من AWG 24 إلى AWG 16 مع نهايات مجعدة (ferrules) لتوصيلات الأطراف بالضغط.

• هل يتم توفير عزل كلفاني بين شبكة EtherCAT ودوائر المنطق الداخلية؟

  نعم، يعمل العزل البصري الداخلي على عزل منافذ اتصال RJ45 الخاصة بناقل المجال عن طاقة اللوحة الخلفية NX ودوائر المنطق الداخلية.
