ورقة بيانات ودليل فني لسلسلة NX-AD2608 من أومرون

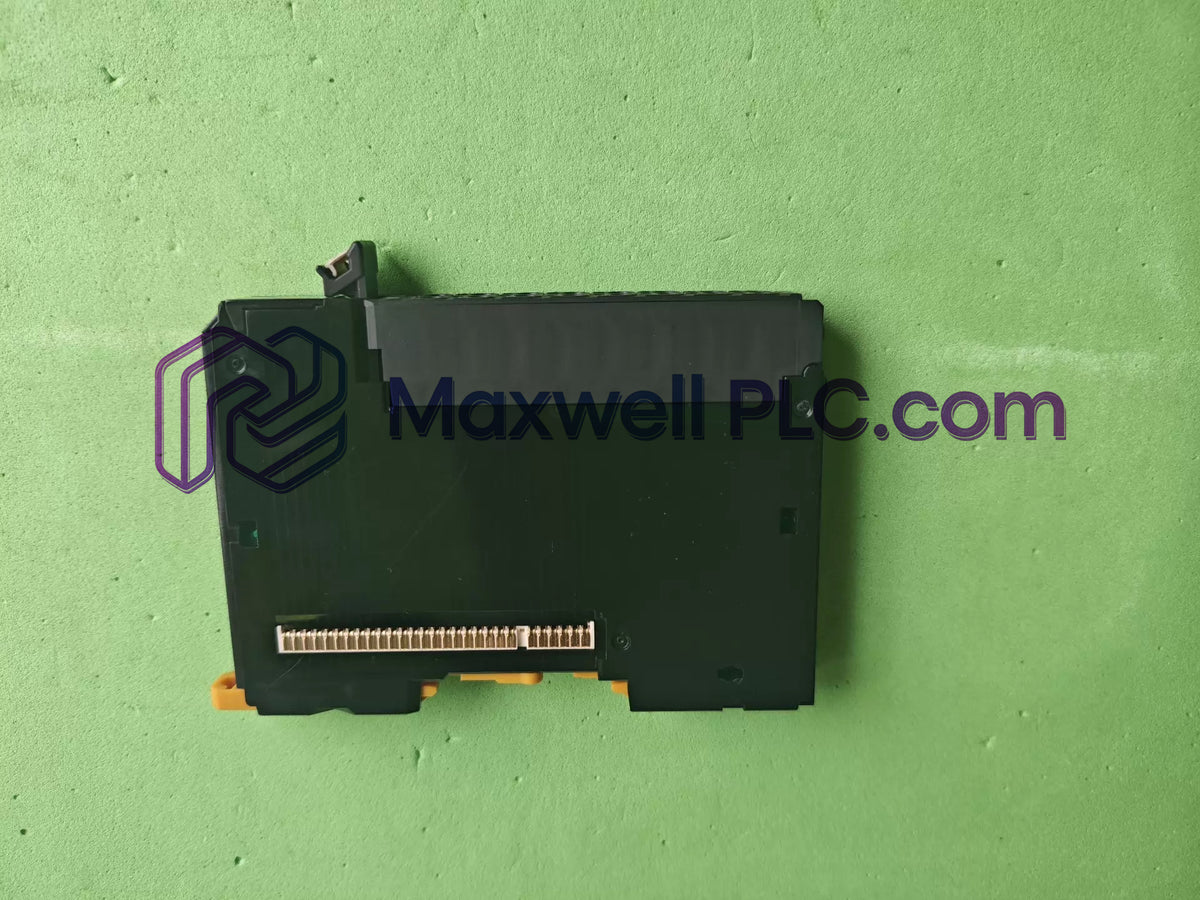

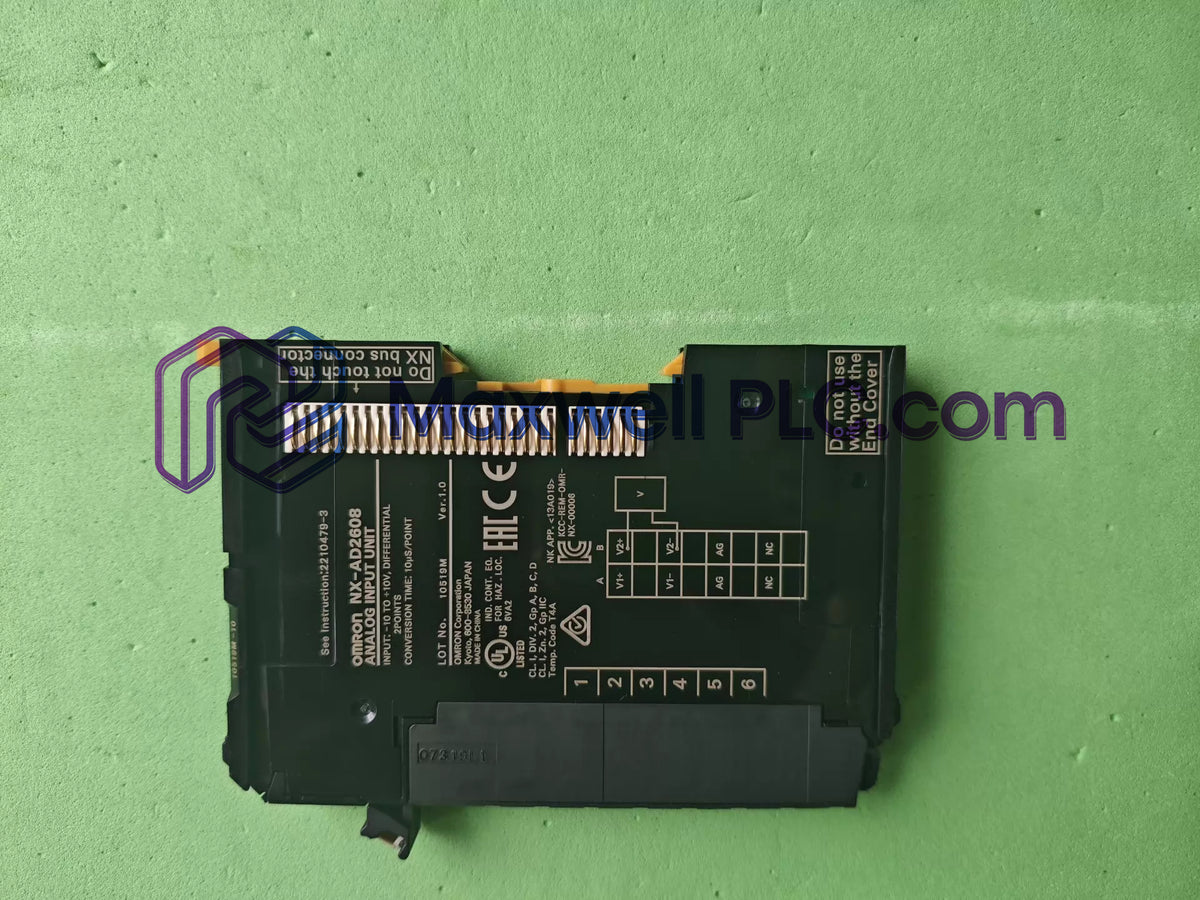

وحدة دخل تناظري NX-AD2608 من أومرون ناقل إدخال/إخراج NX

Omron

وحدة دخل تناظري NX-AD2608 من أومرون ناقل إدخال/إخراج NX

SKU: NX-AD2608

متوفر في المخزون

الأبعاد: 12 (عرض) × 100 (ارتفاع) × 71 (عمق) مم
بلد المنشأ: Japan
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: أومرون, كل المنتجات, وحدات الإدخال/الإخراج والاتصال لوحدات تحكم Omron PLC, وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Analog Input Modules, Differential Signal Modules, Omron NX Series, Voltage Input Cards

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل وحدة Omron NX-AD2608، التي تُصنف أيضاً كوحدة إدخال تناظري NX-AD2، كمكون أجهزة مخصص للحصول على إشارات الجهد التفاضلي عالية السرعة ضمن أنظمة ناقل (bus) سلسلة NX.

تسمية الطراز وتعيين الخيارات

NX: منصة هندسية لأنظمة إدخال/إخراج الناقل النمطية.
AD: تعيين وظيفي للتحويل التناظري للإدخال.
2: كثافة نقاط الدائرة التي تمثل قناتي إدخال.
6: نطاق إشارة قياس الجهد المكوّن من -10 إلى +10 فولت.
08: متغير مواصفات الأجهزة الذي يحدد دقة 1/30000 وسرعة تحويل 10 ميكروثانية/نقطة.

معايير التشغيل والبيانات التقنية

المعامل	المواصفات
الطراز	NX-AD2608
العلامة التجارية	Omron
المنشأ	اليابان
الوزن	0.07 كجم
أبعاد الشحن	12 مم × 100 مم × 71 مم (العرض × الارتفاع × العمق)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	1.35 وات كحد أقصى (وحدة المعالجة المركزية/وحدة التحكم في الاتصال)، 1.05 وات كحد أقصى (وحدة التوصيل)
نطاق إشارة الإدخال	-10 إلى +10 فولت تيار مستمر
عدد المداخل	نقطتان تفاضليتان
الدقة	1/30000
سرعة التحويل	10 ميكروثانية/نقطة
الحد الأقصى المطلق للجهد	+/- 15 فولت
معاوقة الإدخال	1 ميجا أوم كحد أدنى
الدقة الإجمالية	+/- 0.1% من النطاق الكامل (25 درجة مئوية)، +/- 0.2% من النطاق الكامل (0 إلى 55 درجة مئوية)
بنية العزل	محول (للطاقة)، عازل رقمي (للإشارة) بين الإدخال وناقل NX
مقاومة العزل	20 ميجا أوم كحد أدنى عند 100 فولت تيار مستمر بين الدوائر المعزولة
قوة العزل الكهربائي	510 فولت تيار متردد لمدة دقيقة واحدة عند تيار تسريب 5 مللي أمبير كحد أقصى

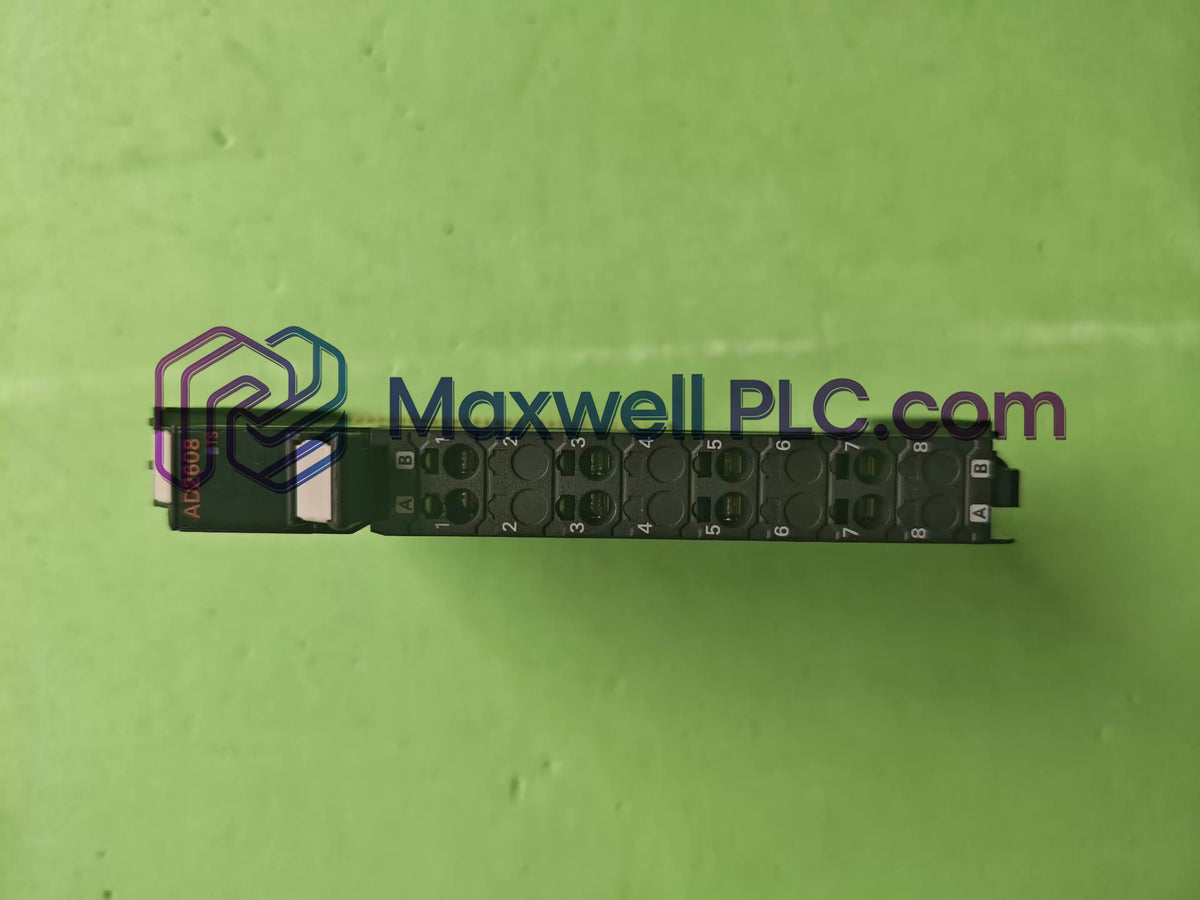

توصيل الأطراف	كتلة طرفية ذات مشبك بدون براغي (8 أطراف)

مزامنة ناقل الشبكة الحتمية

تعمل الوحدة عبر شبكات حتمية مع أوضاع تحديث الإدخال/الإخراج المتزامن وأوضاع التحديث الحر (Free-Run). تتعامل سرعة اتصال ناقل اللوحة الخلفية مع عمليات نقل البيانات ذات النطاق الترددي العالي، مما يحافظ على كفاءة توسيع كثافة الإدخال/الإخراج العالية وتوافق البرامج الثابتة عبر قارنات ناقل NX القياسية.

محتويات العبوة القياسية

1 × وحدة إدخال تناظري للجهد Omron NX-AD2608
1 × كتلة طرفية ذات 8 دبابيس ومشبك بدون براغي

قواعد الأسلاك الميدانية والحماية

تجميع التوصيل الطرفي

أدخل أطراف الأسلاك المقشرة أو الكابلات المجعدة مباشرة في الكتلة الطرفية ذات الـ 8 نقاط والمشبك بدون براغي. تأكد من استقرارها الكامل داخل مشبك الزنبرك دون وجود خيوط موصلة مكشوفة.

إعداد الحماية والتأريض

قم بتوجيه كابلات الإشارة التناظرية بعيداً عن أسلاك المحركات ذات الجهد العالي. قم بتوصيل حماية الكابلات مباشرة بنقاط التأريض الوظيفية المحددة لمنع التداخل الكهرومغناطيسي من تشويه القياسات عالية الدقة.

عزل الإدخال التفاضلي

قم بتوصيل خيوط مصدر الجهد الخارجي عبر أطراف الإشارة التفاضلية. لاحظ أنه على الرغم من عزل دوائر الإدخال جلفانياً عن ناقل NX الداخلي، لا يوجد عزل بين القنوات الفردية.

أسئلة وأجوبة تقنية

ما هي سرعة التحويل والدقة لوحدة NX-AD2608؟

توفر الوحدة سرعة تحويل تبلغ 10 ميكروثانية/نقطة مع دقة داخلية إجمالية تبلغ 1/30000.
كيف يتم عزل قنوات الإدخال كهربائياً عن اللوحة الخلفية؟

يستخدم العزل بين دوائر الإدخال وناقل NX محولات طاقة وعوازل رقمية، على الرغم من أن المداخل تشترك في أرضي مشترك دون عزل بين القنوات.
ما هو استهلاك الطاقة الذي تتطلبه الوحدة من الناقل؟

يُصنف سحب الطاقة بـ 1.35 وات كحد أقصى عند الاتصال بوحدة المعالجة المركزية (CPU)، أو 1.05 وات كحد أقصى عند التوصيل بوحدة قارنة الاتصالات.
ما هي حدود الجهد التي يمكن أن تتحملها أطراف الإدخال دون حدوث عطل في الأجهزة؟

تتميز الوحدة بتصنيف جهد إدخال أقصى مطلق يبلغ +/- 15 فولت عبر أطراف الإدخال التفاضلية.
ما هي طرق تحديث الإدخال/الإخراج التي يدعمها هذا الجهاز؟

تدعم الوحدة التبديل بين أوضاع تحديث الإدخال/الإخراج المتزامن وأوضاع التحديث الحر (Free-Run) اعتماداً على إعدادات وحدة التحكم.
ما هي دقة القياس الإجمالية عبر نطاق التشغيل الحراري؟

تُصنف الدقة الإجمالية بـ +/- 0.1% من النطاق الكامل عند 25 درجة مئوية، و+/- 0.2% من النطاق الكامل عبر نطاق التشغيل الكامل من 0 إلى 55 درجة مئوية.
هل تسحب الوحدة تياراً كهربائياً من مصدر طاقة الإدخال/الإخراج الخارجي؟

لا، تعمل الوحدة بدون أطراف إمداد طاقة إدخال/إخراج خارجية ولا تسحب أي تيار من خط طاقة الإدخال/الإخراج.
ما هو نوع واجهة توصيل الأسلاك المتوفرة على واجهة الوحدة؟

يتم توصيل الأسلاك الميدانية من خلال كتلة طرفية قابلة للإزالة بـ 8 أطراف ومشبك بدون براغي باستخدام تقنية الدفع المباشر.
