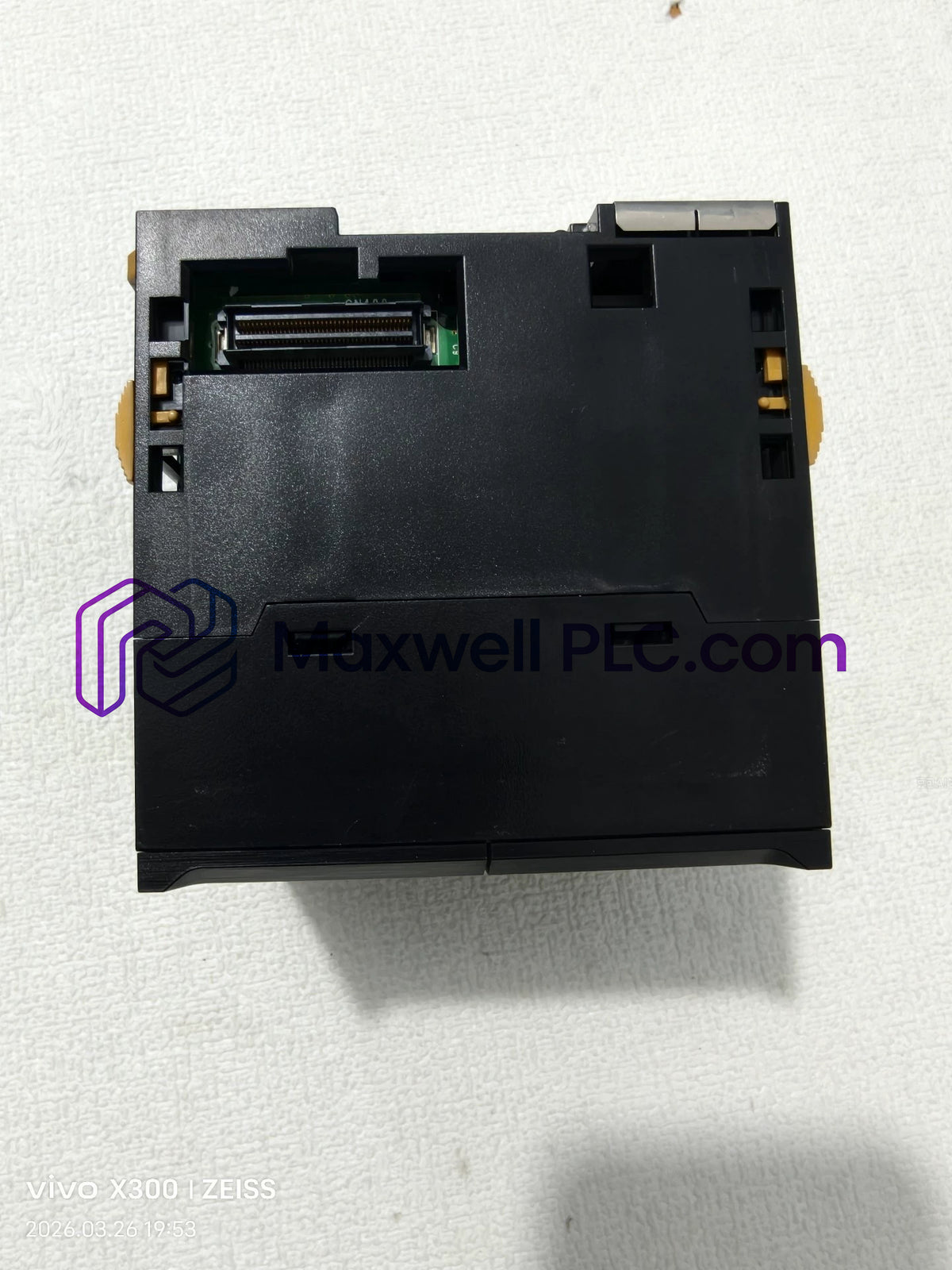

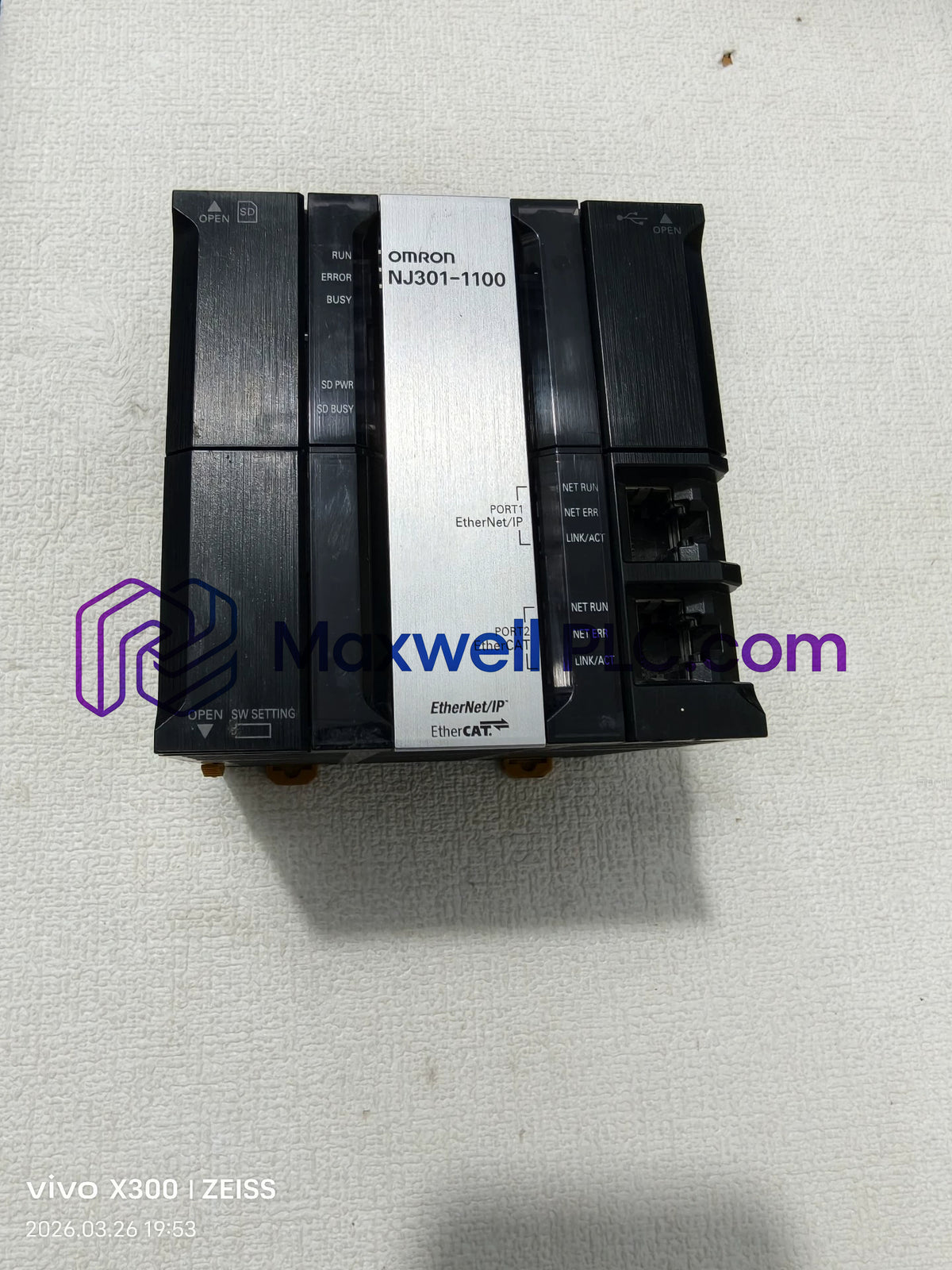

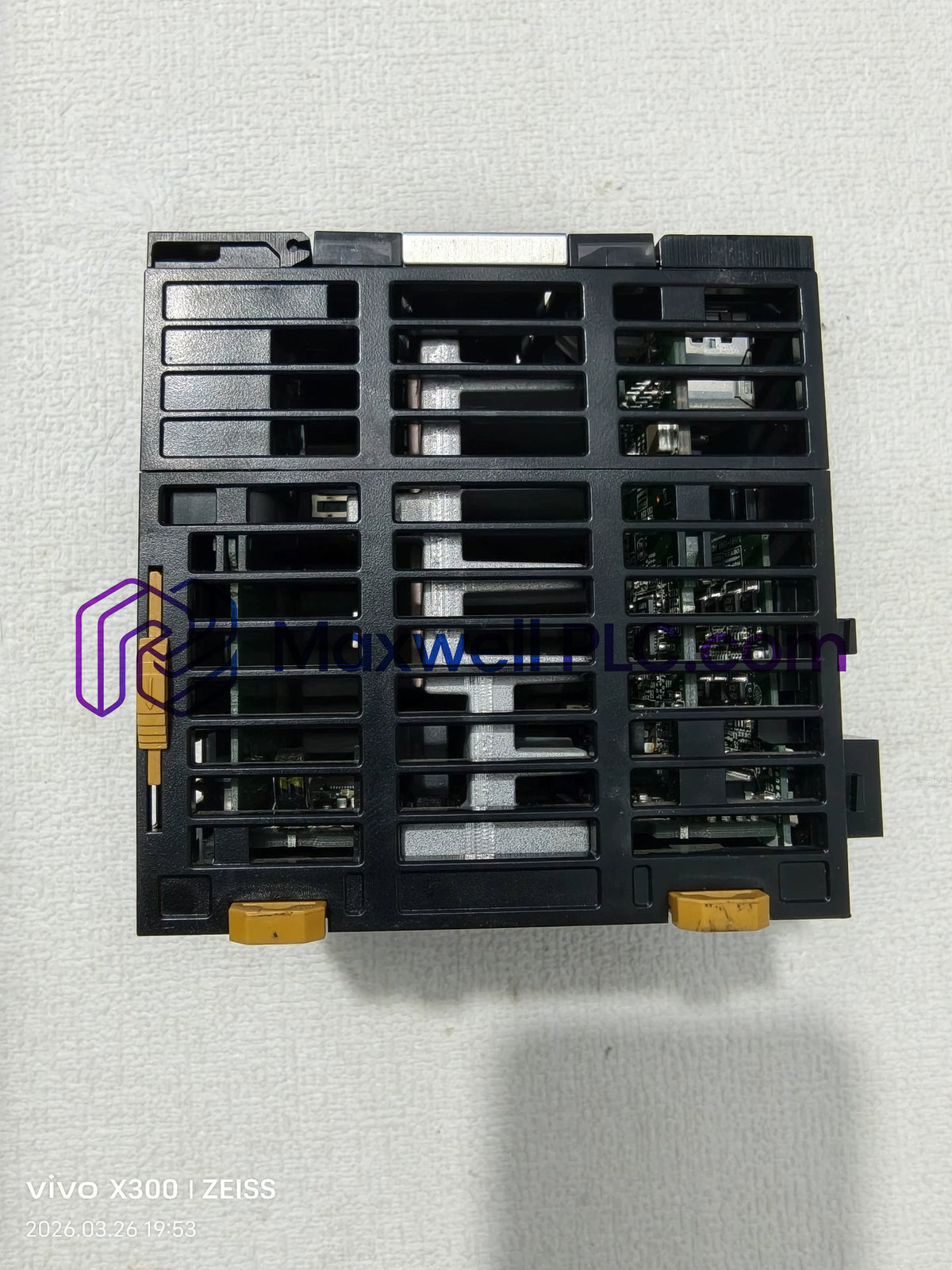

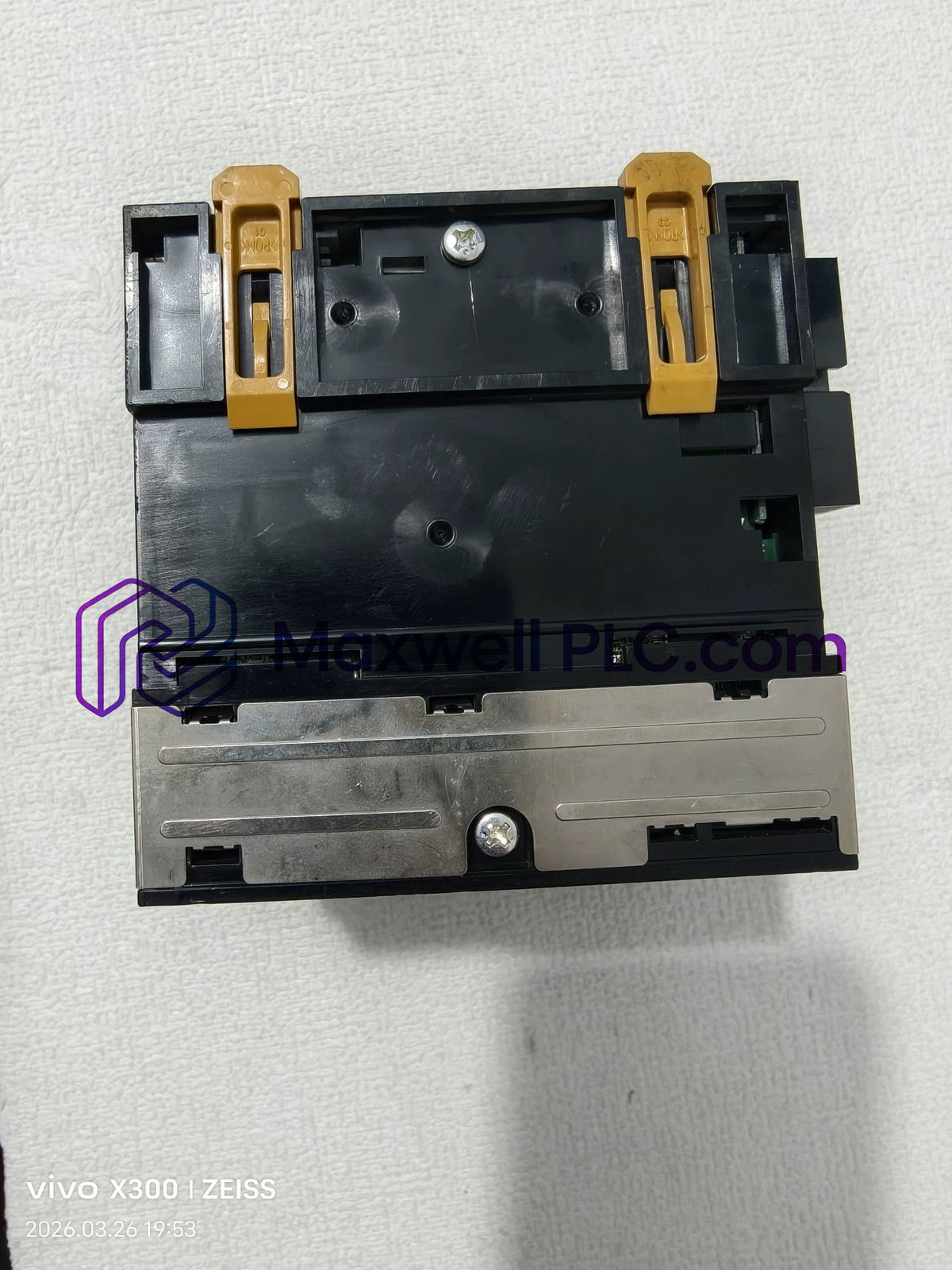

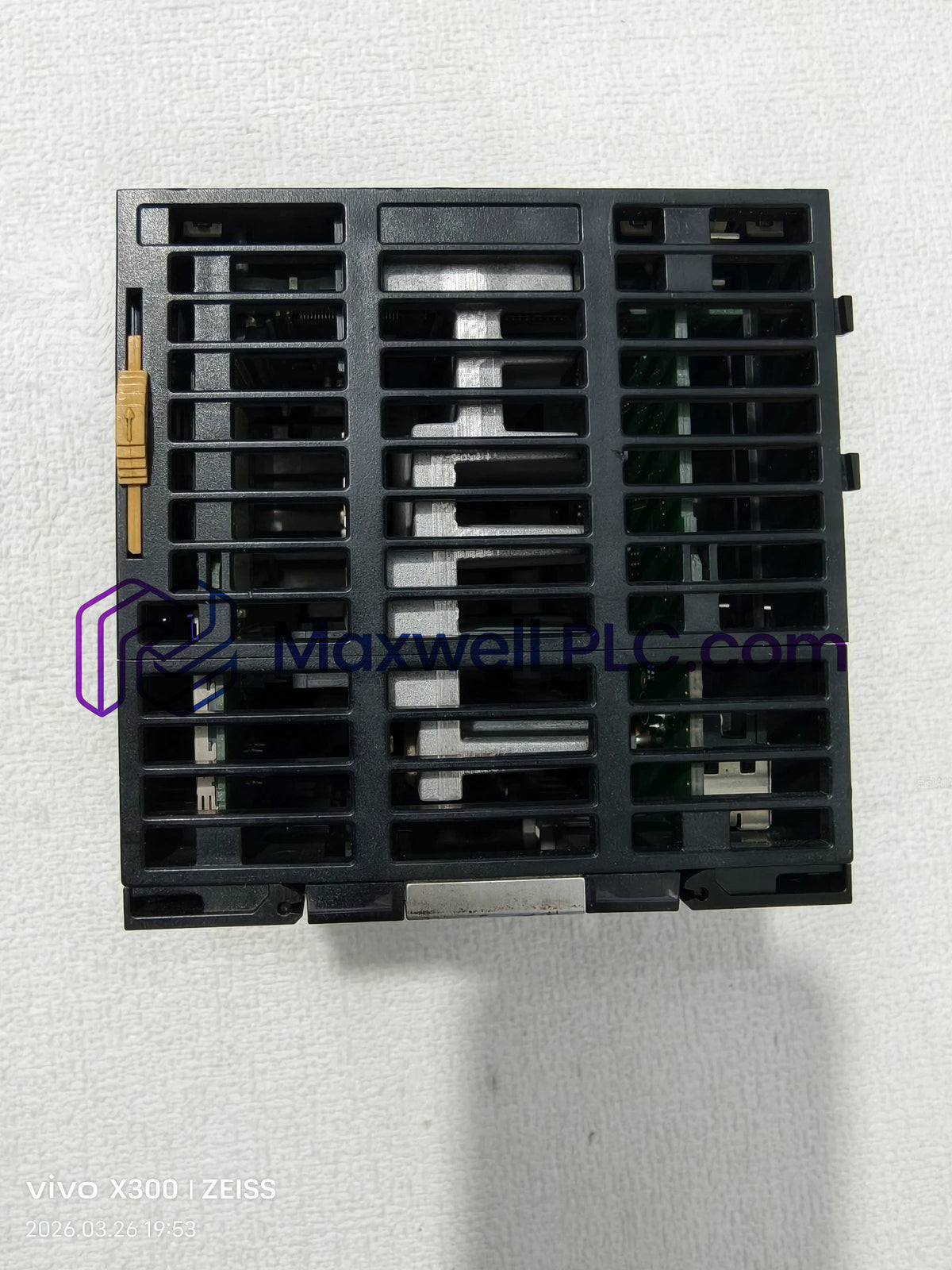

وحدة معالجة مركزية NJ301-1100 من أومرون، طراز Sysmac NJ3

SKU: NJ301-1100 متوفر في المخزون
  • الأبعاد: 9 سم × 9 سم × 9 سم
  • بلد المنشأ: Japan
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تصميم وحدة المعالجة المركزية Omron NJ301-1100 (المعالج NJ301) لتنفيذ مهام الحركة عالية السرعة ومعالجة التسلسل في أنظمة الأتمتة الصناعية، وهي توفر تنفيذًا فعليًا/كهربائيًا مباشرًا. يقوم هذا المتحكم بتنفيذ حلقات مهام حتمية بزمن دورة أساسي يبلغ 0.5 مللي ثانية، مع إدارة ما يصل إلى 15 محور حركة عبر طوبولوجيا شبكة EtherCAT.

تعريف الطراز والهندسة المعمارية للأجهزة

  • NJ: منصة متحكم أتمتة الماكينات من سلسلة Sysmac NJ.
  • 301: تصنيف مستوى الأداء ضمن عائلة المعالجة المتوسطة NJ3.
  • 11: قدرة التحكم في الحركة التي تدعم ما يصل إلى 4 محاور متزامنة و15 محورًا إجماليًا.
  • 00: متغير مواصفات الأجهزة القياسي مع منافذ EtherCAT Master وEtherNet/IP مدمجة.

المواصفات الفيزيائية ومواصفات المعالجة

المعلمة المواصفات
الطراز NJ301-1100
العلامة التجارية Omron
المنشأ اليابان
الوزن 530 جم (2 كجم وزن الشحن)
أبعاد الشحن 90 مم × 90 مم × 90 مم (الطول × العرض × الارتفاع)
درجة حرارة التشغيل 0 إلى 55 درجة مئوية
وظيفة المتحكم التحكم في الحركة، التحكم في التسلسل
محاور الحركة المتزامنة 4 محاور كحد أقصى
إجمالي محاور الحركة 15 محورًا كحد أقصى (بما في ذلك الافتراضية)
زمن دورة المهمة الأساسية 0.5 مللي ثانية
ذاكرة المتغيرات 2.5 ميجابايت
الواجهات المدمجة EtherCAT Master، EtherNet/IP، USB
قدرة الإدخال/الإخراج عن بُعد ما يصل إلى 192 عقدة تابعة عبر EtherCAT
ناقل التوسع المحلي ناقل الإدخال/الإخراج CJ (ما يصل إلى 40 وحدة توسيع)

الحركة الحتمية وتكامل الشبكة الحتمي

يحافظ المعالج على سرعة اتصال عالية عبر ناقل اللوحة الخلفية عبر أرفف توسيع ناقل الإدخال/الإخراج CJ المتصلة، مما يدعم توسيع كثافة الإدخال/الإخراج بكفاءة عبر ما يصل إلى 40 وحدة محلية. تعمل واجهات الاتصال المزدوجة المدمجة على تثبيت شبكات ProFINET / EtherNet/IP الحتمية للتعامل مع أوامر الحركة في الوقت الفعلي، مع الحفاظ على توافق تحديث البرامج الثابتة أثناء عمليات دورة صيانة المتحكم.

أجهزة التوريد القياسية

  • 1 × وحدة معالجة مركزية Omron NJ301-1100
  • 1 × مكون غطاء نهاية ناقل CJ

تجميع اللوحة وبروتوكولات الكابلات

التركيب الميكانيكي

قم بتركيب وحدة المعالجة المركزية على سكة DIN قياسية مقاس 35 مم. قم بتأمين الجانب الأيمن باستخدام غطاء نهاية ناقل سلسلة CJ لحماية تلامسات دبابيس اللوحة الخلفية وضمان التأريض الصحيح للناقل.

كابلات اتصالات الشبكة

قم بتوصيل محركات السيرفو (Servo Drives) وعقد الإدخال/الإخراج عن بُعد بمنفذ EtherCAT Master باستخدام كابلات STP من الفئة 5e أو أعلى. حافظ على مسارات القنوات المخصصة لعزل كابلات الاتصال عن موصلات إمداد طاقة المحرك.

تنفيذ تأريض النظام

قم بتوصيل طرف التأريض الخاص بوحدة المعالجة المركزية مباشرة بشريط التأريض المركزي للوحة باستخدام موصل نحاسي بمساحة مقطع عرضي لا تقل عن 2 مم مربع لتقليل تداخل الضوضاء الكهربائية.

أسئلة مكررة

  • ما هو زمن دورة التنفيذ الأساسي لوحدة المعالجة المركزية NJ301-1100؟

    يعمل المتحكم بزمن دورة مهمة أساسية حتمي يصل إلى 0.5 مللي ثانية للتحكم في الوقت الفعلي.

  • كم عدد إجمالي محاور الحركة التي يمكن التحكم فيها بواسطة هذا المعالج؟

    يدير المعالج ما يصل إلى 15 محورًا إجماليًا، والتي تتضمن ما يصل إلى 4 محاور حركة متزامنة بالكامل بالإضافة إلى المحاور الافتراضية.

  • كم عدد عقد الإدخال/الإخراج عن بُعد التي يتعامل معها EtherCAT Master المدمج؟

    يدعم EtherCAT Master المدمج الاتصال والتواصل في الوقت الفعلي لما يصل إلى 192 عقدة تابعة عن بُعد.

  • ما هي كمية الذاكرة الداخلية المحجوزة للمتغيرات؟

    توفر الأجهزة 2.5 ميجابايت من مساحة الذاكرة الداخلية المخصصة والمحجوزة لمتغيرات المستخدم والنظام.

  • ما هو نظام الناقل المحلي المستخدم لتوسيع وحدات الإدخال/الإخراج؟

    يستخدم التوسع المحلي نظام ناقل الإدخال/الإخراج CJ، الذي يدعم ما يصل إلى 40 وحدة توسيع متصلة عبر الأرفف المحلية.

  • ما هي منافذ الاتصال الأصلية المدمجة في اللوحة الأمامية للمعالج؟

    تتضمن اللوحة الأمامية منفذ EtherCAT Master واحدًا، ومنفذ EtherNet/IP واحدًا، ومنفذ برمجة USB طرفي واحدًا.

  • هل يتم دعم التبديل السريع (Hot-swapping) لوحدات التوسيع على ناقل CJ المحلي؟

    لا، يجب إيقاف تشغيل الطاقة عن المتحكم وأرفف التوسيع قبل إضافة أو استبدال وحدات الإدخال/الإخراج CJ.

  • ما هي بروتوكولات الاتصال الاختيارية التي يمكن دمجها عبر بطاقات الخيارات؟

    تشمل الخيارات المدعومة PROFIBUS DP، PROFINET، DeviceNet، CAN، CompoNet، MODBUS، والاتصال التسلسلي RS-232C/422/485.
