نظرة عامة على المنتج

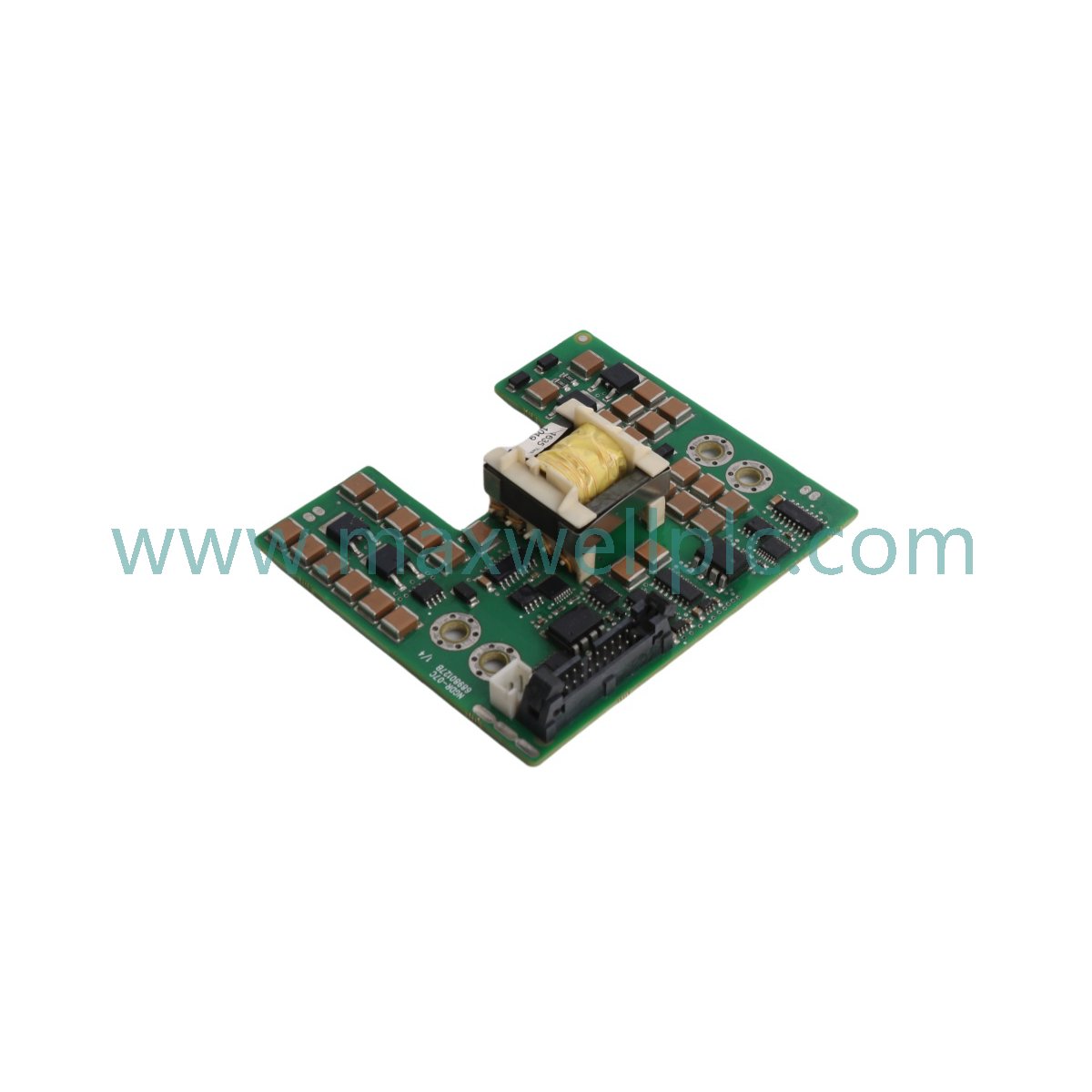

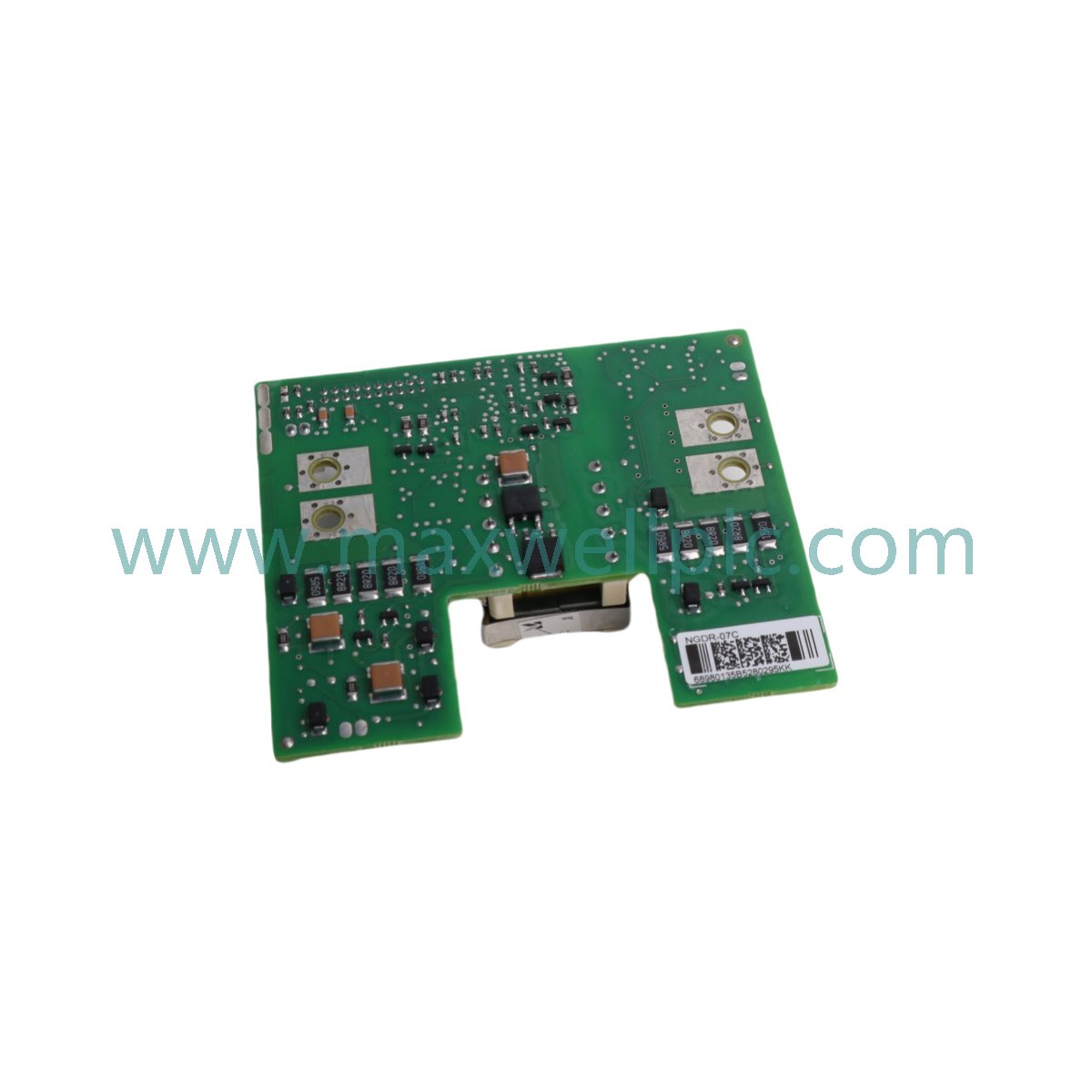

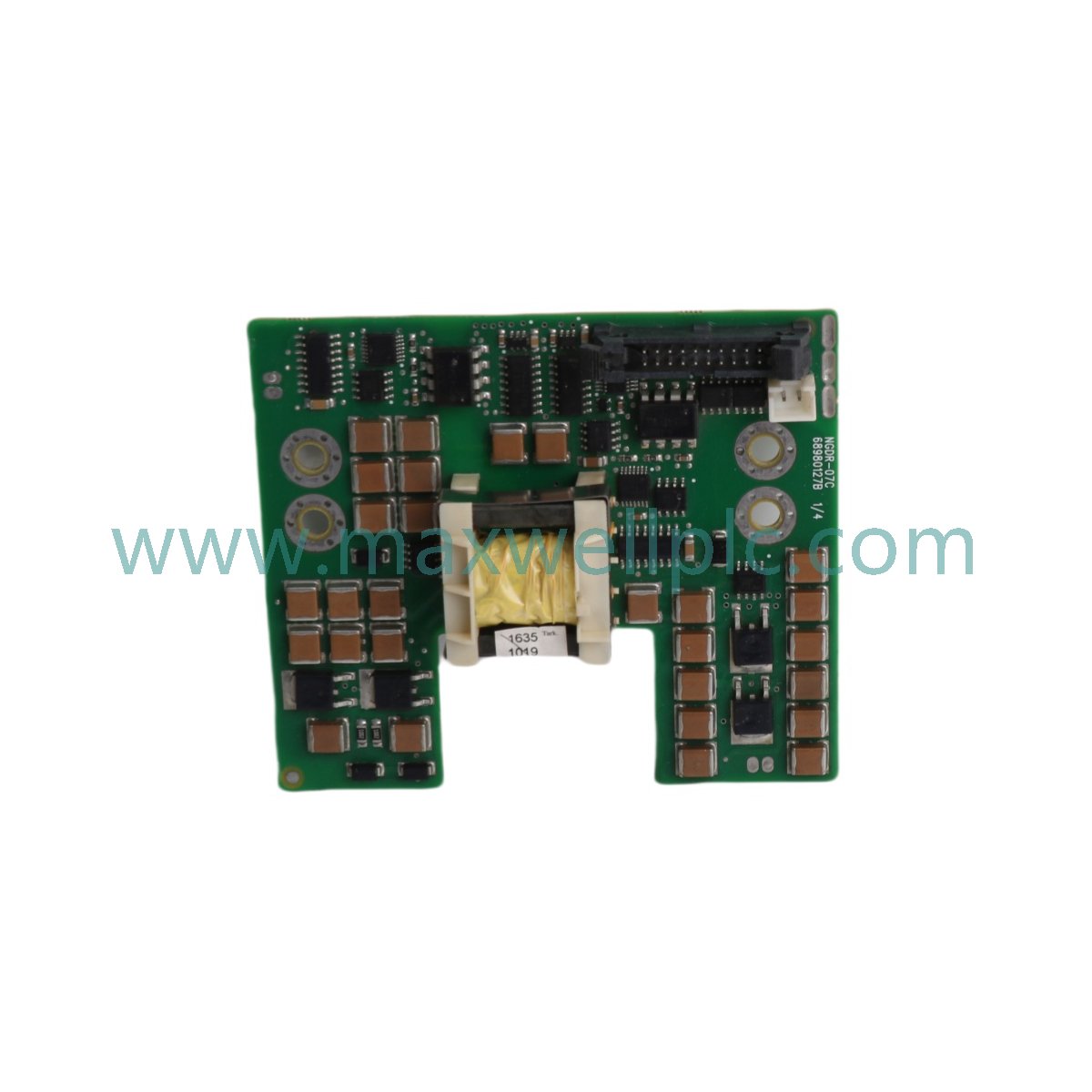

لوحة مشغل الزناد للحماية ABB NGDR-07C هي مكون تحكم صناعي عالي الأداء مصمم للحماية الحرجة للدوائر الكهربائية. بصفته مشغل زناد متخصص، فإنه يعمل كخط دفاع أول للمحركات والمغذيات الكهربائية ودوائر التوزيع المعقدة. من خلال دمج منطق الحماية التكيفي مع قدرات الاستجابة عالية السرعة، تضمن NGDR-07C تحديد الأعطال الكهربائية وعزلها قبل أن تنتشر وتؤدي إلى أعطال أوسع في النظام.

تم تصميم هذه الوحدة للبيئة الصناعية الحديثة، حيث الضوضاء الكهرومغناطيسية والاهتزازات المادية هي ظروف تشغيل قياسية. تستخدم NGDR-07C معالجة الإشارة الرقمية (DSP) للحفاظ على مراقبة دقيقة للتيار، والتمييز بفعالية بين تقلبات الحمل غير الضارة وظروف الأعطال الفعلية. وهذا يمنع التعثر غير الضروري، والذي غالبًا ما يكون مصدرًا لخسارة كبيرة في الإنتاجية في بيئات التصنيع والمرافق. بفضل توافقها المتعدد الاستخدامات مع محول التيار (CT) (1A/5A) واتصال Modbus RTU المدمج، تعمل هذه اللوحة كمكون مثالي لكل من ترقيات الأنظمة القديمة والبنية التحتية الجديدة المتكاملة مع أنظمة التحكم الموزعة (DCS).

المواصفات الفنية

شرح تكوين النموذج

تعتمد بنية NGDR-07C على إطار عمل منطقي مزدوج المستويات. يتولى المستوى الأساسي التحويل عالي السرعة من التناظري إلى الرقمي لإدخالات التيار من محولات التيار المتصلة، بينما يدير المستوى الثانوي منطق الزناد وإنتاجية الاتصال. توافق محول التيار 1A/5A قابل للتحديد بالأجهزة، مما يسمح بتنوع واسع في التطبيقات عبر مستويات الجهد المختلفة للمفاتيح الكهربائية. توجد الوحدة في حاوية منخفضة الارتفاع، قابلة للتركيب على سكة DIN، مما يسمح للمهندسين بزيادة كثافة الخزانة دون المساس بمتطلبات التبديد الحراري للوحة. توفر شاشة LCD المدمجة ملاحظات تشخيصية في الوقت الفعلي، مما يقلل الحاجة إلى الفحص اليدوي باستخدام مقياس متعدد أثناء الصيانة الروتينية للموقع.

التطبيقات النموذجية

• مرافق معالجة المياه: حماية المضخات ومحركات التهوية من أعطال الأرض وظروف التيار الزائد في البيئات الرطبة وعالية الرطوبة.

• مصافي النفط والغاز: حماية المغذيات الكهربائية الحيوية في المناطق الخطرة حيث يكون الكشف الموثوق عن الأعطال أمرًا حيويًا للامتثال للسلامة.

• محطات توزيع الطاقة: العمل كواجهة زناد للمرحلات الواقية في لوحات توزيع الجهد المتوسط.

• مصانع التصنيع: توفير حماية ذكية للناقلات والضواغط ومحركات العزم العالي، مما يقلل من وقت التوقف المرتبط بفشل المعدات.

• البنية التحتية للأتمتة: الاندماج في خزائن DCS المركزية لتوفير بيانات حماية دقيقة لإدارة الطاقة وتحليل الصيانة التنبؤية.

توافق النظام

تتوافق NGDR-07C تمامًا مع معايير الأتمتة الصناعية العالمية. تتصل مباشرة بأنظمة التحكم الموزعة (DCS) من خلال واجهة Modbus RTU التسلسلية، والتي يمكن توسيعها بسهولة إلى شبكات تعتمد على الإيثرنت باستخدام موجه خارجي. وهذا يسمح بالتكامل السلس في منصات الإشراف والتحكم واكتساب البيانات (SCADA) الحالية، مما يوفر مراقبة عن بعد للحالة الحرارية والكهربائية. وقد أثبتت الوحدة توافقها مع وحدات إدخال ABB القياسية ووحدات PLC/DCS التابعة لجهات خارجية، شريطة أن تتوافق مستويات الإشارة مع بروتوكولات اتصال Modbus القياسية.

دليل التثبيت والتكامل

• التركيب: قم بتثبيت الوحدة على سكة DIN قياسية مقاس 35 مم. تأكد من أن الاتجاه يسمح بتدفق هواء عمودي كافٍ للحفاظ على حدود التشغيل الحراري المثلى.

• توصيل محول التيار (CT): قم بتوصيل أسلاك الطرف الثانوي لمحول التيار بالأطراف المخصصة 1A أو 5A. تأكد من أن التوصيلات آمنة وتمت مراعاة القطبية للحفاظ على قياس متجه التيار بدقة.

• ناقل الاتصالات: قم بربط إشارات Modbus RTU المتسلسلة باستخدام كابلات مزدوجة مجدولة ومحمية. قم بتأريض الدرع من طرف واحد فقط لمنع تحريض حلقة الأرض.

• الطاقة: تأكد من أن مصدر طاقة الإدخال يطابق الجهد المقنن لدائرة منطق NGDR-07C.

• التكوين: استخدم شاشة LCD الموجودة في اللوحة الأمامية لتحديد نسبة محول التيار المناسبة وتعيين نقاط ضبط فصل الحماية بناءً على متطلبات الحمل المحددة للمحرك أو المغذي المحمي.

مزايا المنتج

• الكشف التكيفي عن الأعطال: تميز الخوارزميات المتطورة بين تيار الاندفاع عند بدء التشغيل والأعطال الفعلية، مما يزيل عمليًا حالات التعثر الكاذبة.

• حماية سريعة المفعول: مع وقت استجابة يبلغ 30 مللي ثانية أو أقل، توفر حماية فائقة للأصول الكهربائية الحساسة مقارنة بالمرحلات الميكانيكية.

• منطق رقمي لا يحتاج إلى صيانة: تلغي البنية الرقمية ذاتية المعايرة للوحة الحاجة إلى جداول معايرة دورية، مما يقلل من التكلفة الإجمالية للملكية.

• تنوع الاتصالات: يدعم Modbus RTU مما يجعله "جاهزًا للمستقبل"، مما يسمح بالاندماج في بنيات شبكات صناعية حديثة تدعم إنترنت الأشياء.

معلومات الطلب

• لوحة مشغل الزناد للحماية NGDR-07C (جديدة تمامًا / أصلية)

• مشابك تثبيت قياسية لتركيب على سكة DIN متضمنة

• دليل فني (رابط رقمي مرفق بالشحنة)

• تغليف محمي ضد الشحنات الساكنة لمنع التلف أثناء النقل الدولي

الأسئلة المتكررة

• ما هو وقت استجابة NGDR-07C؟

  توفر اللوحة وقت استجابة حماية عالي السرعة يقل عن أو يساوي 30 مللي ثانية، مما يضمن العزل الفوري أثناء أحداث الأعطال الحرجة.

• هل يمكنني استخدام هذا مع محولات 5A الحالية؟

  نعم، تتوافق NGDR-07C تمامًا مع محولات التيار 1A و 5A، مما يسمح بتطبيق مرن عبر الإعدادات الصناعية المختلفة.

• كيف يعمل تكامل Modbus؟

  تستخدم الوحدة Modbus RTU، والتي يمكن توجيهها بسهولة عبر الإيثرنت باستخدام بوابة صناعية قياسية أو موجه، مما يتيح الحصول على البيانات عن بعد.

• هل المعايرة اليدوية مطلوبة لهذه الوحدة؟

  لا، التصميم الرقمي ذاتي المعايرة تمامًا ولا يحتاج إلى صيانة، مما يضمن بقاء إعدادات الحماية دقيقة طوال عمر الوحدة.

• هل NGDR-07C مناسبة للمناطق عالية الاهتزاز؟

  نعم، تم بناء الوحدة بمكونات من الدرجة الصناعية وحاوية قوية مصممة خصيصًا لمقاومة الفشل في بيئات عالية الاهتزاز.

• هل يمكن استبدال شاشة LCD في حالة تلفها؟

  تعتبر شاشة LCD مكونًا متكاملًا للوحة الأمامية؛ وبينما تم تصميم الوحدة للمتانة، فإن الاستبدال يتطلب عادة استبدال الوحدة بالكامل.

• هل تدعم الوحدة تسجيل الأعطال التاريخية؟

  نعم، يمكن لـ NGDR-07C تخزين بيانات أحداث الأعطال، والتي يمكن استردادها عبر رابط اتصال Modbus للتحليل بعد الحادث.

• ما هي الصناعات الأكثر استفادة من هذه اللوحة؟

  تستخدم اللوحة على نطاق واسع في توزيع الطاقة، والنفط والغاز، ومعالجة المياه، حيث تكون الموثوقية في البيئات الكهربائية القاسية ضرورية.

• هل يمكن تحديث البرامج الثابتة؟

  تم تحسين البرامج الثابتة في المصنع من أجل الموثوقية؛ وعادة لا تكون هناك حاجة لتحديثات ميدانية نظرًا للتصميم ذاتي المعايرة والخالي من الصيانة.

• ما هو نطاق درجة حرارة التشغيل؟

  تعمل الوحدة بكفاءة من -25 درجة مئوية إلى +55 درجة مئوية، مما يجعلها مناسبة لمعظم لوحات التحكم الصناعية الداخلية أو شبه المحمية.
