يعمل جهاز Omron NB10W-TW01B، المُصنف أيضًا كطرفية قابلة للبرمجة من طراز NB10W، كمكون أجهزة مخصص لواجهة الإنسان والآلة الرسومية وتصور العمليات في الوقت الفعلي داخل شبكات الأتمتة الصناعية. يقوم الجهاز بتنفيذ إدخال التحكم الخاص بالمشغل ومعالجة الإنذارات المرئية عبر شاشة LCD من نوع TFT مقاس 10.1 بوصة، ويتبادل بيانات الاتصال التسلسلي والإيثرنت مباشرة مع وحدات التحكم المنطقي القابل للبرمجة (PLC) عبر طبقات فيزيائية مخصصة للاتصال التسلسلي والإيثرنت.

تحديد طراز الأجهزة والواجهة

• سلسلة NB: بنية طرفية قابلة للبرمجة مدمجة لواجهة الإنسان والآلة (HMI)
• 10W: تنسيق شاشة عريضة مقاس 10.1 بوصة (دقة 800 × 480 بكسل)
• T: شاشة LCD ملونة من نوع TFT بقدرة عرض 65,536 لونًا

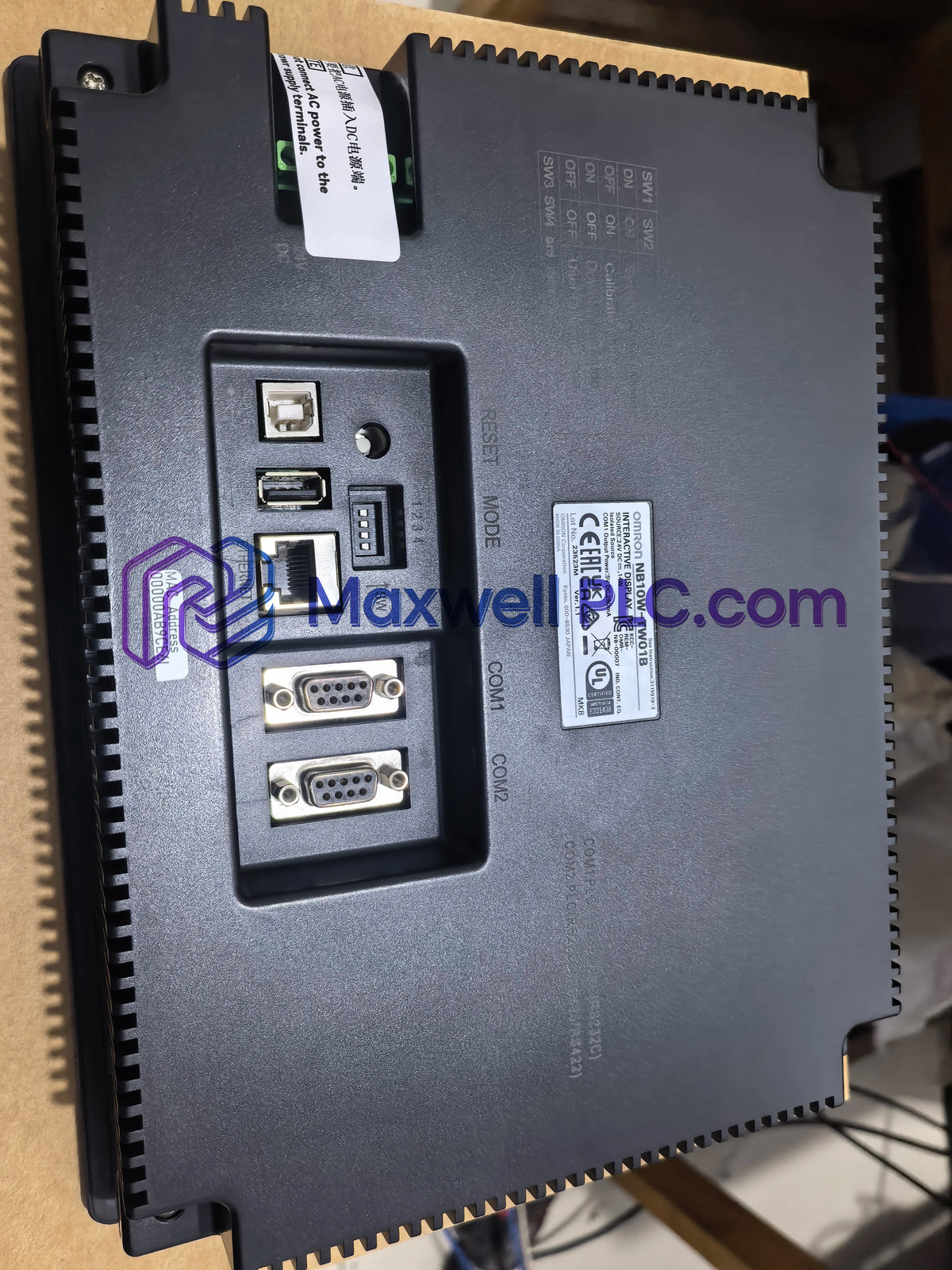

• W01: إمكانية اتصال مزدوجة تتضمن قنوات إيثرنت، RS-232، وRS-422/485 التسلسلية
• B: إطار هيكل أسود قياسي مع لوحة لمس مدمجة

المواصفات التشغيلية والفيزيائية

حتمية الإيثرنت وتوافق فلاش البرامج الثابتة

تتصل الأجهزة مباشرة بسلسلة Omron CP وCJ وCS من وحدات PLC عبر اتصالات EtherNet/IP وFINNS عبر شبكات محلية حتمية. يضمن توافق فلاش البرامج الثابتة الداخلي التحقق السلس من مصافحة البروتوكول أثناء تنفيذ وقت التشغيل دون التسبب في تأخير فحص الشبكة أو إسقاط إطارات البيانات غير المتزامنة. يلغي تعيين الذاكرة المباشر فترات تأخير تحويل البروتوكول، مما يحافظ على المزامنة الحتمية بين سجلات صور الـ PLC وعلامات كائنات الشاشة.

الحزمة القياسية والملحقات

• 1 × وحدة طرفية قابلة للبرمجة Omron NB10W-TW01B
• 1 × كتلة موصل إمداد الطاقة (طرف توصيل ثلاثي السنون)
• 4 × كتائف تثبيت اللوحة ومجموعات براغي التثبيت
• 1 × حشية مطاطية للتركيب (مثبتة مسبقًا)

متطلبات تركيب اللوحة والتركيب

القطع والتركيب في الهيكل

• قم بإعداد فتحة في اللوحة بقياس 257.0 مم × 199.0 مم (عرض × ارتفاع) في جدار هيكل بسماكة تتراوح بين 1.6 مم و4.8 مم.
• أدخل الطرفية مع وضع حشية الإغلاق المطاطية في مكانها بشكل صحيح للحفاظ على تصنيفات الحماية من دخول العوامل البيئية.
• اربط براغي كتائف تثبيت اللوحة الأربعة بشكل متساوٍ بعزم دوران يتراوح بين 0.5 إلى 0.6 نيوتن متر لضمان إحكام الغلق ضد الغبار.

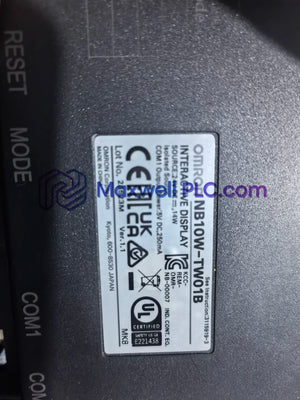

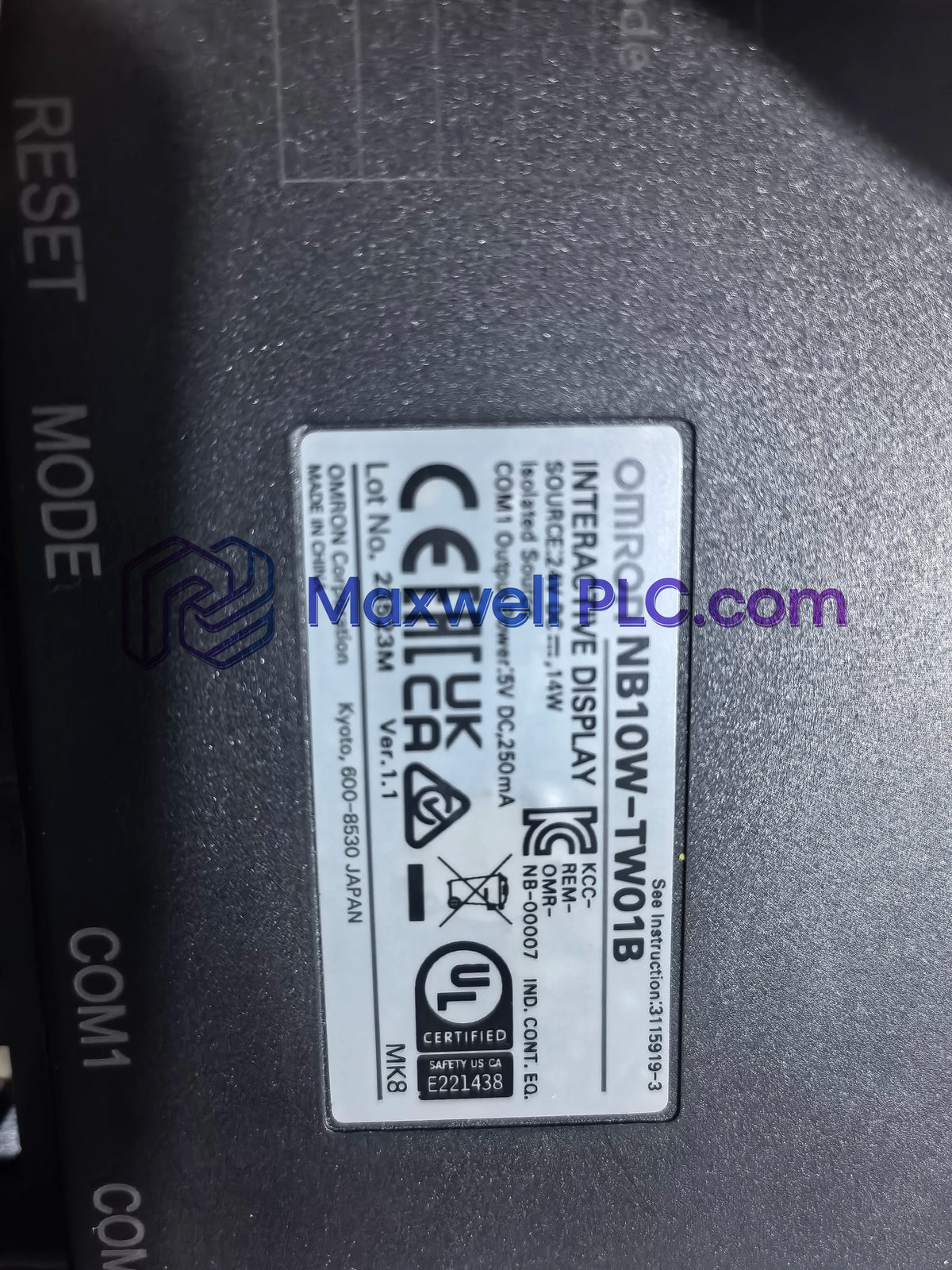

توصيل إمداد الطاقة وكابلات الإشارة

• وفر طاقة 24 فولت تيار مستمر باستخدام أسلاك مخصصة من الفئة 2، بعيدًا عن خطوط طاقة التيار المتردد وكابلات إخراج العاكس.
• تأكد من تأريض طرف الأرضي الوظيفي (FE) مباشرة بنقطة تأريض ذات مقاومة منخفضة في اللوحة باستخدام سلك لا يقل مقطعه عن 1.25 مم2.

أسئلة وأجوبة تقنية

• ما هو نطاق جهد الإدخال الذي تقبله الطرفية عند أطراف الطاقة الخاصة بها؟

  تتطلب الوحدة مصدر طاقة اسمي بقدرة 24 فولت تيار مستمر يعمل ضمن نطاق جهد مقبول من 19.2 فولت تيار مستمر إلى 28.8 فولت تيار مستمر.

• هل يمكن تحديث بيانات مشروع الشاشة باستخدام جهاز تخزين USB قياسي؟

  نعم، يمكن تحديث مشاريع الشاشة أثناء التشغيل والبرامج الثابتة للنظام عبر واجهة USB Host باستخدام محرك أقراص USB بتنسيق FAT32.

• هل يتطلب منفذ RS-422/485 مقاومة إنهاء خط خارجية؟

  بالنسبة للوصلات التسلسلية طويلة المدى ذات معدلات الباود العالية، قم بتنشيط أو تركيب مقاومة إنهاء خارجية سعة 120 أوم عبر خطوط RXD/TXD.

• كيف يتم تنفيذ معايرة شاشة اللمس إذا تغير محاذاة نقطة اللمس؟

  ادخل إلى قائمة النظام أثناء بدء التشغيل بالضغط على زوايا الشاشة المحددة لاستدعاء روتين معايرة اللمس المدمج.

• هل يتم دعم إجراءات التوصيل السريع (Hot-plugging) على واجهات الاتصال التسلسلي؟

  فصل أو إعادة توصيل كابلات RS-232 أو RS-422/485 التسلسلية أثناء وجود طاقة نشطة قد يؤدي إلى تلف دوائر الإرسال والاستقبال المتكاملة (ICs) وهو أمر ممنوع منعًا باتًا.

• ما هو تخصيص الذاكرة الموفر لتسجيل البيانات التاريخية والإنذارات؟

  تخزن ذاكرة الفلاش الداخلية سعة 128 ميجابايت نظام التشغيل، ورسومات المشروع، وسجلات تاريخ الإنذارات، ومجموعات بيانات الوصفات.

• ما هي الخطوات لمنع تداخل الضوضاء الكهربائية على اتصال الإيثرنت؟

  استخدم كابلات إيثرنت مزدوجة مجدولة محمية (STP) من الفئة 5e أو أعلى مع موصلات RJ45 محمية بمعدن، مؤرضة من جانب المفتاح (Switch).

• كيف تتصرف الوحدة عندما ينخفض جهد التيار المستمر عن 19.2 فولت تيار مستمر؟

  تتسبب حالات الجهد المنخفض في قيام دائرة مراقبة الطاقة الداخلية بإعادة ضبط معالج العرض، مما يؤدي إلى إيقاف التنفيذ في وقت التشغيل بأمان.
